Kan RF-belastningar användas i RF-impedansmatchande nätverk?

Inom radiofrekvensteknik (RF) är impedansmatchning ett kritiskt koncept som säkerställer maximal kraftöverföring mellan en källa och en last. RF-belastningar, å andra sidan, är komponenter designade för att absorbera RF-energi utan att reflektera den tillbaka. En vanlig fråga som uppstår är om RF-laster kan användas i RF-impedansmatchande nätverk. I det här blogginlägget kommer vi att utforska det här ämnet på djupet, med hjälp av vår expertis som leverantör av RF-laster.

Förstå RF-impedansmatchande nätverk

Innan du går in i användningen av RF-belastningar i impedansmatchande nätverk är det viktigt att förstå vad impedansmatchande nätverk är och varför de är viktiga. I ett RF-system har källan och belastningen ofta olika impedansvärden. När det finns en oöverensstämmelse mellan källimpedansen och belastningsimpedansen reflekteras en del av RF-effekten tillbaka till källan. Denna reflektion kan orsaka en mängd olika problem, inklusive minskad effektöverföringseffektivitet, signalförvrängning och potentiell skada på källutrustningen.

Impedansmatchande nätverk är kretsar utformade för att transformera impedansen hos belastningen för att matcha källans impedans. Dessa nätverk består vanligtvis av passiva komponenter såsom induktorer, kondensatorer och motstånd. Genom att noggrant välja värdena för dessa komponenter kan ingenjörer skapa ett nätverk som presenterar en impedans för källan som är lika med dess karakteristiska impedans, och därigenom maximera kraftöverföringen.

Rollen för RF-belastningar

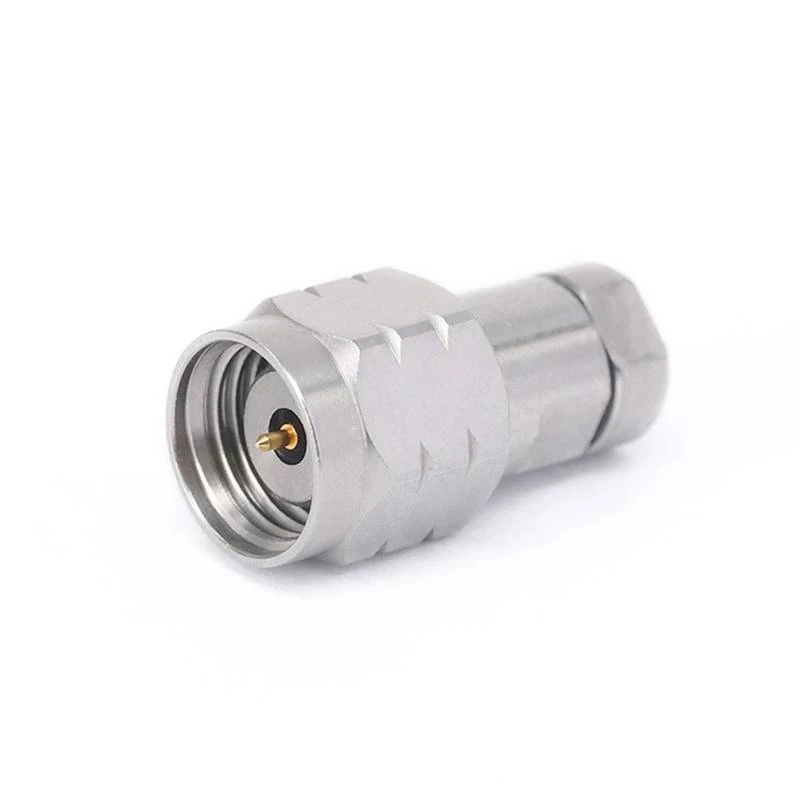

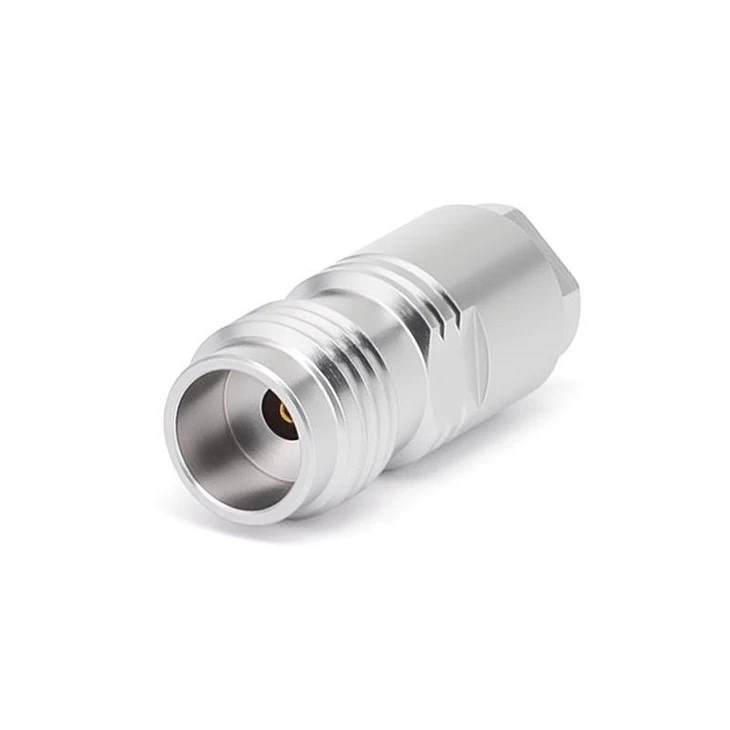

RF-laster är passiva komponenter som är utformade för att absorbera RF-energi. De används vanligtvis i test- och mätapplikationer, där de tillhandahåller en känd impedansterminering för RF-signaler. RF-laster finns i en mängd olika typer och konfigurationer, var och en utformad för att uppfylla specifika krav. Till exempel,G3PO RF-belastningarär designade för högfrekventa applikationer, medan1,85 mm RF-belastningarär lämpliga för ultrahögfrekventa applikationer.GPO RF-belastningarerbjuder en kombination av hög prestanda och kompakt storlek, vilket gör dem idealiska för ett brett spektrum av applikationer.

Den primära funktionen för en RF-belastning är att tillhandahålla en icke-reflekterande avslutning för en RF-signal. Detta uppnås genom att utforma lasten så att den har en impedans som är lika med den karakteristiska impedansen för transmissionsledningen. När belastningsimpedansen matchar överföringsledningsimpedansen, absorberas all RF-energi av belastningen, och det finns ingen reflektion tillbaka till källan.

Kan RF-belastningar användas i RF-impedansmatchande nätverk?

Det korta svaret är ja, RF-belastningar kan användas i RF-impedansmatchande nätverk. Sättet på vilket de används beror dock på de specifika kraven för applikationen. I vissa fall kan en RF-belastning användas som en del av ett mer komplext impedansmatchningsnätverk. Till exempel kan en resistiv RF-belastning kombineras med induktorer och kondensatorer för att skapa ett matchande nätverk som transformerar belastningens impedans för att matcha källimpedansen.

I andra fall kan en RF-last användas som avslutning för en transmissionsledning som är en del av ett impedansmatchande nätverk. Till exempel, i en testsetup, kan en RF-last användas för att avsluta en transmissionsledning som är ansluten till en enhet under test (DUT). Genom att använda en RF-belastning med rätt impedans kan ingenjörer säkerställa att DUT presenteras med en matchad belastning, vilket är viktigt för korrekt testning.

Fördelar med att använda RF-belastningar i impedansmatchande nätverk

Det finns flera fördelar med att använda RF-belastningar i impedansmatchande nätverk. En av de främsta fördelarna är att RF-laster ger en känd och stabil impedans. Detta är viktigt eftersom impedansmatchande nätverk är beroende av exakta impedansvärden för att fungera korrekt. Genom att använda en RF-belastning med en känd impedans kan ingenjörer säkerställa att det matchande nätverket är designat och implementerat korrekt.

En annan fördel med att använda RF-belastningar i impedansmatchande nätverk är att de kan bidra till att minska reflektioner. Som nämnts tidigare kan reflektioner orsaka en mängd olika problem i ett RF-system, inklusive minskad effektöverföringseffektivitet och signalförvrängning. Genom att använda en RF-belastning för att avsluta en transmissionsledning eller som en del av ett matchande nätverk, kan ingenjörer minimera reflektioner och förbättra systemets övergripande prestanda.

Överväganden vid användning av RF-belastningar i impedansmatchande nätverk

Även om det finns många fördelar med att använda RF-belastningar i impedansmatchande nätverk, finns det också några överväganden som ingenjörer måste tänka på. En av de viktigaste övervägandena är krafthanteringsförmågan hos RF-lasten. I vissa applikationer kan RF-belastningen behöva hantera en betydande mängd ström. Om lastens krafthanteringsförmåga överskrids kan det orsaka att lasten överhettas och potentiellt misslyckas.

Ett annat övervägande är frekvensområdet för RF-belastningen. Olika RF-belastningar är utformade för att fungera över olika frekvensområden. När du väljer en RF-last för användning i ett impedansmatchande nätverk är det viktigt att välja en last som är lämplig för applikationens frekvensområde.

Slutsats

Sammanfattningsvis kan RF-laster användas i RF-impedansmatchande nätverk, och de erbjuder flera fördelar, inklusive att tillhandahålla en känd och stabil impedans och minska reflektioner. Ingenjörer måste dock noggrant överväga effekthanteringsförmågan och frekvensområdet för RF-belastningen när den används i ett matchande nätverk.

Som leverantör av RF-laster erbjuder vi ett brett utbud av högkvalitativa RF-laster som är lämpliga för användning i impedansmatchande nätverk. VårG3PO RF-belastningar,1,85 mm RF-belastningar, ochGPO RF-belastningarär utformade för att möta behoven hos en mängd olika applikationer, och vårt team av experter är tillgängliga för att tillhandahålla teknisk support och assistans.

Om du är intresserad av att lära dig mer om våra RF-laster eller diskutera hur de kan användas i ditt impedansmatchningsnätverk, uppmuntrar vi dig att kontakta oss. Vårt säljteam är redo att hjälpa dig med dina upphandlingsbehov och hjälpa dig att hitta rätt RF-laster för din applikation.

Referenser

• Pozar, DM (2011). Microwave Engineering (4:e upplagan). Wiley.
• Collin, RE (2001). Foundations for Microwave Engineering (2nd ed.). Wiley.
• Gonzalez, G. (1997). Microwave Transistor Amplifiers: Analysis and Design (2nd ed.). Prentice Hall.
