Hur jämför RF-belastningar med kondensatorer i RF-applikationer?

I den dynamiska sfären av radiofrekvenstillämpningar (RF) är valet mellan RF-belastningar och kondensatorer ett avgörande beslut som avsevärt kan påverka prestanda och effektivitet hos elektroniska system. Som en pålitlig leverantör av RF-laster har jag bevittnat de olika krav och utmaningar som ingenjörer och designers ställs inför inom detta område. I det här blogginlägget kommer jag att fördjupa mig i krångligheterna med RF-belastningar och kondensatorer, jämföra deras egenskaper, tillämpningar och prestanda för att hjälpa dig att fatta välgrundade beslut för dina RF-projekt.

Förstå RF-belastningar och kondensatorer

Innan vi börjar med jämförelsen, låt oss först skapa en klar förståelse för RF-belastningar och kondensatorer.

RF-belastningar

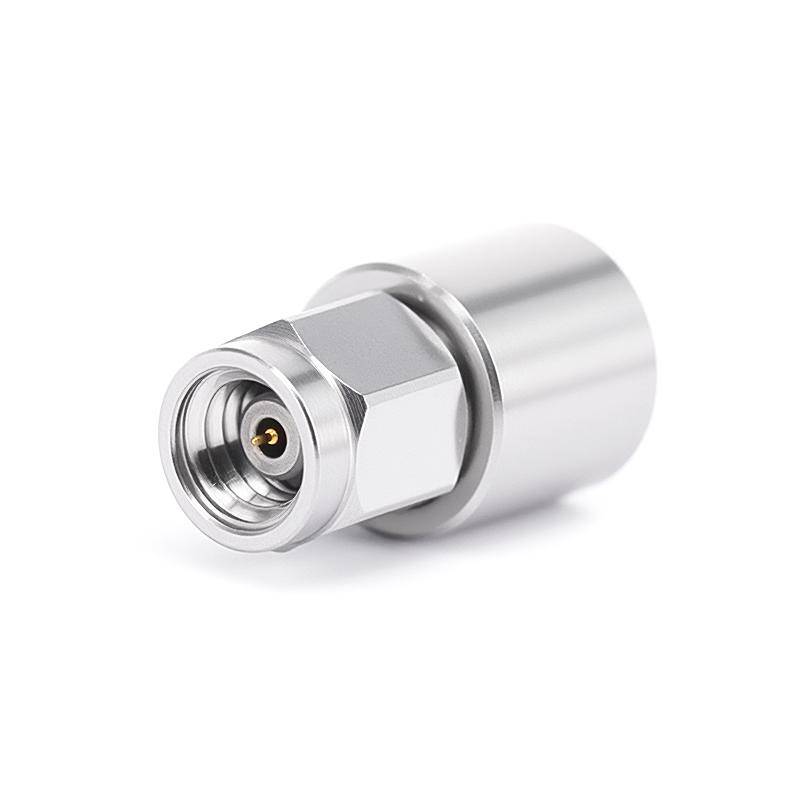

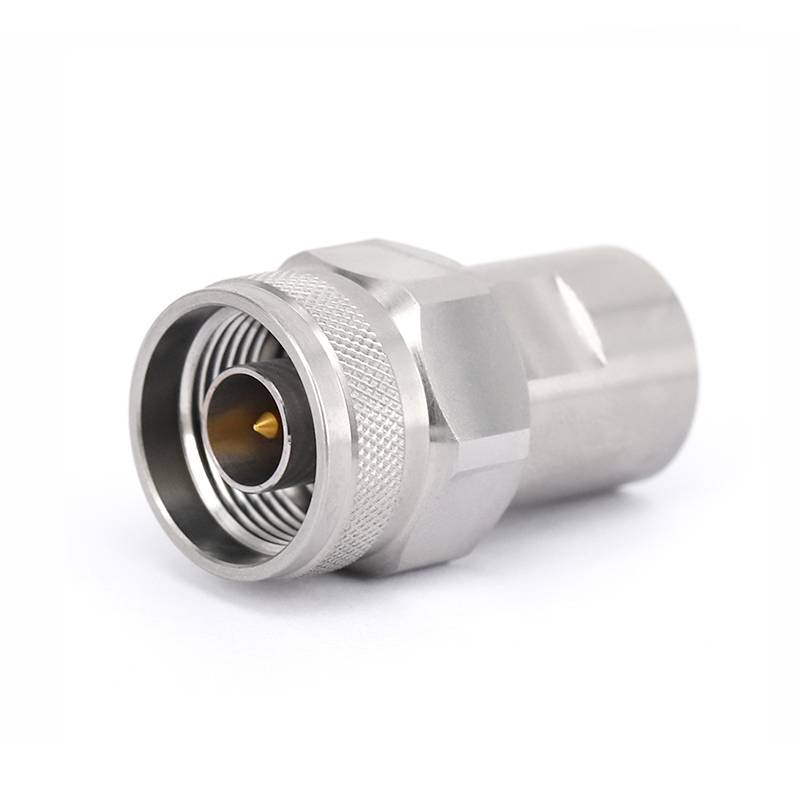

RF-laster är passiva komponenter utformade för att absorbera RF-energi och tillhandahålla en terminering för RF-kretsar. De används vanligtvis för att simulera verkliga förhållanden, testa RF-utrustning och säkerställa korrekt impedansmatchning. RF-laster finns i olika typer, inklusive fasta laster, variabla laster och precisionslaster, var och en skräddarsydd för specifika applikationer och frekvensområden. Till exempel,GPO RF-belastningaranvänds ofta i högfrekventa applikationer, medan1,0 mm RF-belastningarär lämpliga för ultrahögfrekventa applikationer.N RF-belastningaranvänds ofta i allmänna RF-applikationer på grund av deras mångsidighet och tillförlitlighet.

Kondensatorer

Kondensatorer, å andra sidan, är passiva komponenter som lagrar och frigör elektrisk energi i ett elektriskt fält. De används i ett brett spektrum av RF-applikationer, inklusive filtrering, koppling, förbikoppling och inställning. Kondensatorer finns i olika typer, såsom keramik, glimmer, film och elektrolytiska kondensatorer, var och en med sina egna unika egenskaper och prestandaparametrar. I RF-applikationer föredras ofta keramiska kondensatorer på grund av deras höga kapacitansdensitet, låga ekvivalenta serieresistans (ESR) och utmärkta högfrekvensprestanda.

Jämförelse av RF-belastningar och kondensatorer

Nu när vi har en grundläggande förståelse för RF-belastningar och kondensatorer, låt oss jämföra dem i termer av flera nyckelaspekter.

Impedansmatchning

En av de primära funktionerna för RF-belastningar är att tillhandahålla en exakt impedansmatchning till RF-källan eller transmissionsledningen. Detta är avgörande för att minimera signalreflektioner och säkerställa maximal kraftöverföring. RF-laster är designade för att ha ett specifikt impedansvärde, vanligtvis 50 eller 75 ohm, som är anpassat till RF-systemets karakteristiska impedans. Däremot används inte kondensatorer primärt för impedansmatchning. Även om de kan påverka impedansen hos en krets till viss del, är deras huvudsakliga funktion att lagra och frigöra elektrisk energi.

Krafthantering

RF-belastningar är designade för att hantera höga nivåer av RF-effekt utan betydande försämring av prestanda. De är vanligtvis klassade för en specifik effektnivå, som kan variera från några milliwatt till flera kilowatt, beroende på applikation. Kondensatorer, å andra sidan, har en begränsad effekthanteringsförmåga. De används vanligtvis för lågeffekttillämpningar, såsom filtrering och koppling, där effektnivåerna är relativt låga.

Frekvenssvar

RF-laster är utformade för att fungera över ett brett spektrum av frekvenser, från några kilohertz till flera gigahertz. De är optimerade för platt frekvenssvar, vilket innebär att de ger en konsekvent impedans och effektabsorption över hela frekvensområdet. Kondensatorer har å andra sidan en begränsad frekvensgång. Deras kapacitansvärde och prestanda kan variera avsevärt med frekvensen, speciellt vid höga frekvenser. Detta gör dem mindre lämpliga för applikationer som kräver ett brett frekvensområde.

Signaldämpning

RF-belastningar används för att absorbera RF-energi och ge signaldämpning. De är utformade för att avleda RF-effekten som värme, och därigenom minska amplituden på RF-signalen. Kondensatorer å andra sidan ger ingen signifikant signaldämpning. De används främst för filtrering och koppling, där målet är att passera vissa frekvenser samtidigt som andra blockeras.

Ansökningar

RF-belastningar används vanligtvis i en mängd olika RF-tillämpningar, inklusive RF-testning, kalibrering och mätning. De används också i RF-effektförstärkare, antenner och transmissionsledningar för att ge en terminering och säkerställa korrekt impedansmatchning. Kondensatorer, å andra sidan, används i ett brett spektrum av RF-applikationer, inklusive filtrering, koppling, förbikoppling och inställning. De används också i RF-oscillatorer, mixrar och förstärkare för att styra frekvensen och fasen för RF-signalen.

Fördelar och nackdelar med RF-belastningar och kondensatorer

Baserat på jämförelsen ovan kan vi sammanfatta fördelarna och nackdelarna med RF-belastningar och kondensatorer enligt följande:

RF-belastningar

• Fördelar:
  • Exakt impedansmatchning
  • Hög effekthanteringsförmåga
  • Bred frekvensgång
  • Signaldämpning
  • Lämplig för RF-testning och mätning
• Nackdelar:
  • Begränsad till att tillhandahålla impedansmatchning och signaldämpning
  • Högre kostnad jämfört med kondensatorer
  • Genererar värme, vilket kan kräva ytterligare kylningsåtgärder

Kondensatorer

• Fördelar:
  • Låg kostnad
  • Liten storlek
  • Hög kapacitansdensitet
  • Lämplig för filtrering, koppling, förbikoppling och inställning
• Nackdelar:
  • Begränsad krafthanteringsförmåga
  • Smal frekvensgång
  • Ger ingen signifikant signaldämpning

Att välja rätt komponent för din RF-applikation

När du väljer mellan RF-belastningar och kondensatorer för din RF-applikation är det viktigt att ta hänsyn till de specifika kraven och begränsningarna för ditt projekt. Här är några faktorer att ta hänsyn till:

Impedansmatchning

Om impedansmatchning är avgörande för din applikation är RF-belastningar det självklara valet. De ger en exakt impedansmatchning till RF-källan eller transmissionslinjen, minimerar signalreflektioner och säkerställer maximal kraftöverföring.

Krafthantering

Om din applikation kräver hög effekthanteringskapacitet är RF-laster det bättre alternativet. De är designade för att hantera höga nivåer av RF-effekt utan betydande försämring av prestanda.

Frekvenssvar

Om din applikation kräver ett brett frekvenssvar är RF-belastningar mer lämpliga. De är optimerade för platt frekvenssvar, vilket ger en konsekvent impedans och effektabsorption över hela frekvensområdet.

Signaldämpning

Om signaldämpning krävs är RF-laster det självklara valet. De är utformade för att absorbera RF-energi och ge signaldämpning, vilket minskar amplituden på RF-signalen.

Kostnad och storlek

Om kostnad och storlek är viktiga faktorer kan kondensatorer vara ett bättre alternativ. De är i allmänhet billigare och mindre i storlek jämfört med RF-belastningar.

Slutsats

Sammanfattningsvis är RF-belastningar och kondensatorer båda viktiga komponenter i RF-applikationer, var och en med sina egna unika egenskaper och prestandaparametrar. RF-laster används främst för impedansmatchning, effekthantering och signaldämpning, medan kondensatorer främst används för filtrering, koppling, förbikoppling och inställning. När du väljer mellan RF-belastningar och kondensatorer är det viktigt att ta hänsyn till de specifika kraven och begränsningarna för ditt projekt, såsom impedansmatchning, effekthantering, frekvenssvar, signaldämpning, kostnad och storlek.

Som en ledande leverantör av RF-laster erbjuder vi ett brett utbud av högkvalitativa RF-laster för att möta våra kunders olika behov. Våra RF-laster är designade och tillverkade enligt de högsta standarderna, vilket säkerställer pålitlig prestanda och långvarig hållbarhet. Om du har några frågor eller behöver hjälp med att välja rätt RF-last för din applikation, tveka inte att kontakta oss. Vi är här för att hjälpa dig med dina RF-belastningskrav och hjälpa dig att uppnå optimal prestanda i dina RF-projekt.

Referenser

• Pozar, DM (2011). Microwave Engineering (4:e upplagan). Wiley.
• Collin, RE (2001). Foundations for Microwave Engineering (2nd ed.). McGraw-Hill.
• Hayt, WH, & Kemmerly, JE (2001). Engineering Circuit Analysis (6:e upplagan). McGraw-Hill.
