Hur påverkar stötbelastningar kontakter?

Stötbelastningar är en avgörande faktor i anslutningarnas prestanda och tillförlitlighet. Som en ledande leverantör av Connector Loads har jag bevittnat hur stötbelastningar avsevärt kan påverka dessa viktiga komponenter. I den här bloggen kommer vi att fördjupa oss i de olika sätt som stötbelastningar påverkar kopplingar och utforska strategier för att mildra deras negativa effekter.

Förstå chockbelastningar

Stötbelastningar hänvisar till plötsliga, intensiva krafter som appliceras på en kontakt under en kort period. Dessa krafter kan uppstå från en mängd olika källor, såsom mekaniska stötar, vibrationer, snabb acceleration eller retardation och till och med elektriska överspänningar. Till skillnad från statiska belastningar, som är konstanta och förutsägbara, är chockbelastningar övergående och kan utöva mycket högre belastningar på kopplingar.

Hur stötbelastningar påverkar anslutningar

Mekanisk skada

En av de mest omedelbara och synliga effekterna av stötbelastningar är mekanisk skada på kontakten. Den plötsliga stöten kan göra att kontaktens hölje spricker, går sönder eller deformeras. Detta äventyrar inte bara kontaktdonets fysiska integritet utan exponerar också dess interna komponenter för miljöfaktorer som damm, fukt och föroreningar. Till exempel kan ett sprucket hölje tillåta vatten att sippra in, vilket leder till korrosion och elektriska fel.

Stiften eller kontakterna i kontakten är också känsliga för stötbelastningar. De kan bli böjda, felinriktade eller till och med trasiga, vilket kan störa den elektriska anslutningen. Ett böjt stift kanske inte får ordentlig kontakt med den passande kontakten, vilket resulterar i intermittent eller fullständig förlust av signalöverföring. Detta är särskilt problematiskt i höghastighetsapplikationer för dataöverföring där även ett kort avbrott kan orsaka datafel eller systemfel.

Försämring av elektrisk prestanda

Stötbelastningar kan ha en djupgående inverkan på kontakternas elektriska prestanda. Den mekaniska påfrestningen kan förändra kontaktens impedans, vilket är ett mått på dess motstånd mot flödet av elektrisk ström. En förändring i impedans kan leda till signalreflektioner, där en del av den elektriska signalen studsar tillbaka istället för att sändas genom kontakten. Signalreflektioner kan orsaka dämpning (förlust av signalstyrka), distorsion och störningar, vilket alla kan försämra kvaliteten på den elektriska signalen.

Dessutom kan stötbelastningar orsaka ljusbågar mellan kontakterna. Bågbildning uppstår när det finns ett plötsligt avbrott i den elektriska strömmen, vilket skapar en högspänningsgnista. Detta kan skada kontaktytorna, vilket leder till ökat motstånd och ytterligare försämring av den elektriska prestandan. Med tiden kan upprepade ljusbågar orsaka gropbildning och erosion av kontakterna, vilket minskar deras livslängd och tillförlitlighet.

Anslutning lossnar

En annan betydande effekt av stötbelastningar är att kopplingen mellan kontakten och dess passande komponent lossnar. Vibrationerna och stötarna i samband med stötbelastningar kan göra att låsmekanismerna eller fästelementen lossnar, vilket gör att kontakten kan flyttas eller separeras. En lös anslutning kan resultera i intermittent elektrisk kontakt, vilket kan vara svårt att diagnostisera och kan leda till intermittenta systemfel.

I vissa fall kan kontakten till och med lossna helt från sin passande komponent. Detta kan vara katastrofalt i applikationer där kontinuerlig elektrisk anslutning är kritisk, till exempel inom flyg-, bil- och medicinsk utrustning.

Inverkan på olika typer av kontaktbelastningar

3,5 mm RF-belastningar

3,5 mm RF-belastningaranvänds ofta i radiofrekvenstillämpningar (RF). Stötbelastningar kan ha en betydande inverkan på deras prestanda. De exakta dimensionerna och elektriska egenskaperna hos 3,5 mm RF-laster är avgörande för att bibehålla signalintegriteten. En stötbelastning kan få lastens inre struktur att förskjutas, ändra dess impedans och påverka RF-signalöverföringen. Detta kan leda till ökad signalförlust och minskad prestanda i RF-system.

GPPO RF-belastningar

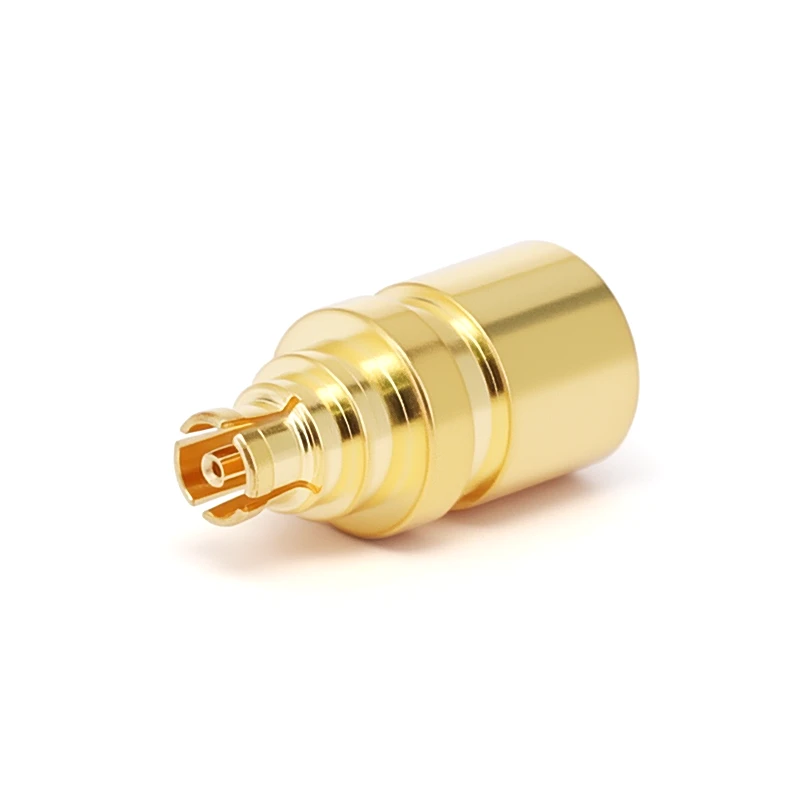

GPPO RF-belastningarär designade för högfrekventa tillämpningar. De används ofta i test- och mätutrustning, såväl som i kommunikationssystem. Stötbelastningar kan göra att de känsliga interna komponenterna i GPPO RF-belastningar skadas eller felinriktade. Detta kan resultera i förändringar i lastens elektriska egenskaper, såsom dess returförlust och voltage standing wave ratio (VSWR). Alla avvikelser från de angivna värdena kan påverka noggrannheten hos testresultaten eller kommunikationssystemets prestanda.

2,92 mm RF-belastningar

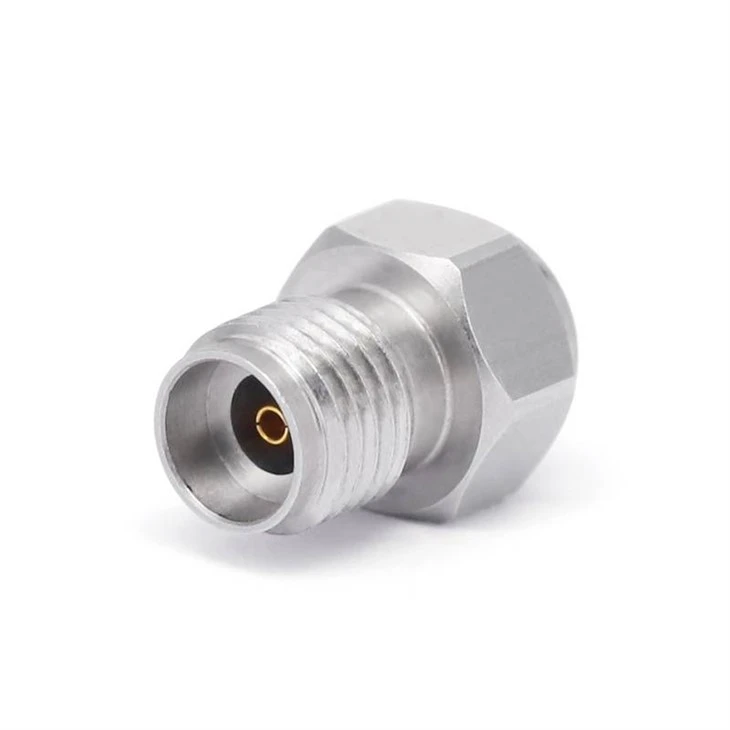

2,92 mm RF-belastningaranvänds i högpresterande RF-applikationer, inklusive mikrovågs- ​​och millimetervågsystem. Dessa belastningar är designade för att hantera höga frekvenser och effektnivåer. Stötbelastningar kan göra att kontakterna i 2,92 mm RF-belastningar skadas eller förlorar sin korrekta inriktning. Detta kan leda till ökad insättningsförlust och signalförsämring, vilket kan vara särskilt problematiskt i högfrekvensapplikationer där även små förluster kan ha en betydande inverkan på systemets prestanda.

Att mildra effekterna av chockbelastningar

Designöverväganden

När du designar kontakter är det viktigt att ta hänsyn till risken för stötbelastningar. Detta inkluderar att använda material som är tillräckligt starka och hållbara för att motstå de förväntade krafterna. Till exempel kan kopplingar tillverkas av höghållfast plast eller metall med god slagtålighet.

Utformningen av kontaktdonets hölje och interna komponenter bör också optimeras för att minimera effekterna av stötbelastningar. Detta kan innefatta funktioner som förstärkt hölje, stötdämpande packningar och säkra låsmekanismer. Dessutom kan utformningen av stiften eller kontakterna utformas för att minska risken för böjning eller felinriktning under en stöthändelse.

Montering och installation

Korrekt montering och installation av kontakter är avgörande för att minska påverkan av stötbelastningar. Kontaktdon bör fästas säkert på sina monteringsytor med hjälp av lämpliga fästanordningar och tekniker. Detta kan hjälpa till att förhindra att kontakten rör sig eller vibrerar under en stöt.

Dessutom kan användningen av stötdämpande fästen eller isolatorer hjälpa till att minska överföringen av stötbelastningar till kontakten. Dessa fästen kan tillverkas av material som gummi eller skum, som kan absorbera och avleda energin från stöten.

Testning och kvalitetskontroll

För att säkerställa tillförlitligheten hos kontakter under stötbelastningar bör rigorösa test- och kvalitetskontrollprocedurer implementeras. Detta inkluderar att utsätta kontakter för simulerade stötbelastningstester under tillverkningsprocessen. Dessa tester kan hjälpa till att identifiera eventuella svagheter eller designfel i kontakten och möjliggöra korrigerande åtgärder innan produkten släpps ut på marknaden.

Slutsats

Stötbelastningar kan ha en betydande inverkan på anslutningarnas prestanda och tillförlitlighet. Som leverantör av Connector Loads förstår vi vikten av att tillhandahålla kontakter som tål dessa utmanande förhållanden. Genom att överväga effekterna av stötbelastningar under konstruktions-, tillverknings- och installationsprocesser kan vi säkerställa att våra kontakter uppfyller de högsta standarderna för kvalitet och prestanda.

Om du är på marknaden för högkvalitativa anslutningsbelastningar som tål stötbelastningar, inbjuder vi dig att kontakta oss för en konsultation. Vårt team av experter kan hjälpa dig att välja rätt kontakter för din specifika applikation och ge dig det stöd och den vägledning du behöver för att säkerställa en framgångsrik installation.

Referenser

• "Connector Handbook" av John A. DeBoer
• "RF and Microwave Engineering" av David M. Pozar
• "Mekanisk design för stötar och vibrationer" av Robert J. Schmitz
