Hur påverkar fasbrus prestandan hos RF-system?

Fasbrus är en kritisk parameter vid prestandautvärdering av RF-system (radiofrekvens). Som en ledande leverantör av RF-förstärkare har vi sett hur fasbrus avsevärt kan påverka den övergripande funktionaliteten och effektiviteten hos dessa system. I den här bloggen kommer vi att fördjupa oss i begreppet fasbrus, dess källor, och viktigast av allt, hur det påverkar prestandan hos RF-system.

Förstå fasbrus

Fasbrus definieras som de kortsiktiga fluktuationerna i en signals fas. I en ideal RF-signal skulle fasen förbli konstant över tiden. Men i verkliga scenarier introducerar olika faktorer slumpmässiga variationer i signalens fas. Dessa fluktuationer representeras typiskt i frekvensdomänen som sidoband runt bärvågsfrekvensen.

Matematiskt uttrycks ofta fasbrus i termer av effektspektraltätheten (PSD) för fasfluktuationerna, vanligtvis i dBc/Hz (decibel i förhållande till bärvågen per hertz). Ett lägre fasbrusvärde indikerar en mer stabil signal, medan ett högre värde innebär större fasinstabilitet.

Källor till fasbrus

Det finns flera källor till fasbrus i RF-system. En av de primära källorna är oscillatorn. Oscillatorer är grundläggande komponenter i RF-system, som används för att generera bärvågsfrekvensen. De är dock utsatta för fasbrus på grund av termiskt brus i de aktiva och passiva komponenterna, samt mekaniska vibrationer och temperaturvariationer.

En annan källa till fasbrus är de aktiva komponenterna i RF-kedjan, såsom förstärkare. Förstärkare kan introducera fasbrus genom det icke-linjära beteendet hos sina transistorer. När en förstärkare arbetar i ett icke-linjärt område kan den generera intermodulationsprodukter som bidrar till fasbrus.

Externa faktorer kan också bidra till fasbrus. Till exempel kan elektromagnetisk störning (EMI) från närliggande elektroniska enheter eller strömförsörjningsbrus kopplas in i RF-signalen och orsaka fasfluktuationer.

Inverkan på signalkvaliteten

Ett av de viktigaste sätten att fasbrus påverkar RF-system är genom att försämra signalkvaliteten. I kommunikationssystem kan fasbrus orsaka störningar i angränsande kanaler. När fasbrussidobanden för en signal sträcker sig in i frekvensbandet för en intilliggande kanal, kan det störa signalerna i den kanalen, vilket leder till en minskning av signal-till-brusförhållandet (SNR) och en ökning av bitfelsfrekvensen (BER).

I radarsystem kan fasbrus minska avståndsupplösningen. Radarsystem förlitar sig på noggrann mätning av fasskillnaden mellan de sända och mottagna signalerna för att bestämma avståndet till målet. Fasbrus kan introducera fel i dessa fasmätningar, vilket resulterar i en mindre exakt bestämning av målets räckvidd.

Inverkan på spektral renhet

Fasbrus har också en direkt inverkan på den spektrala renheten hos RF-signalen. En högfasbrussignal har breda sidband, vilket gör att signalens effekt sprids över ett bredare frekvensområde. Detta kan vara ett problem i applikationer där en smalbandig signal krävs, såsom i frekvensdelningsmultiplexsystem (FDM).

I FDM-system sänds flera signaler samtidigt i olika frekvensband. Om fasbruset för en signal är för högt, kan dess sidoband överlappa frekvensbanden för andra signaler, vilket orsakar störningar och minskar den totala systemkapaciteten.

Inverkan på mottagarens känslighet

Mottagarens känslighet är en avgörande parameter i RF-system, eftersom den bestämmer den lägsta signalstyrkan som mottagaren kan detektera. Fasbrus kan försämra mottagarens känslighet genom att öka brusgolvet.

När fasbrussidobanden för lokaloscillatorn i en mottagare blandas med den inkommande signalen kan de generera ytterligare bruskomponenter. Dessa bruskomponenter lägger till det termiska bruset som redan finns i mottagaren, ökar den totala brusnivån och minskar mottagarens förmåga att upptäcka svaga signaler.

Våra RF-förstärkare och fasbrus

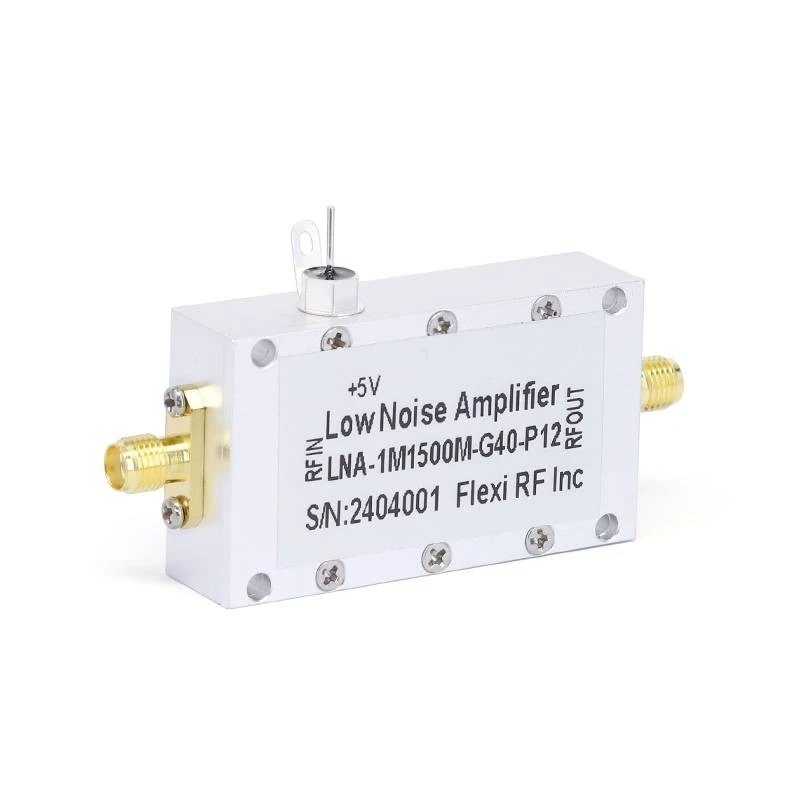

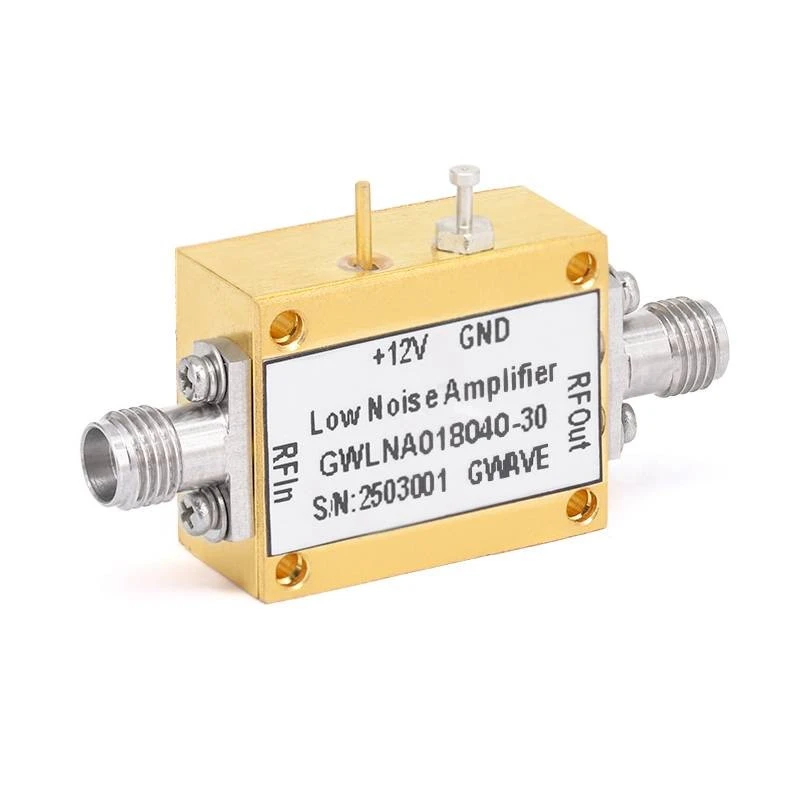

Som leverantör av RF-förstärkare förstår vi vikten av att minimera fasbrus i våra produkter. Vår90GHz lågbrusförstärkare,50GHz lågbrusförstärkare, och18GHz lågbrusförstärkareär designade med avancerad teknik för att minska fasbrus och förbättra den övergripande prestandan hos RF-system.

Vi använder högkvalitativa komponenter och toppmoderna tillverkningsprocesser för att säkerställa att våra förstärkare har låga fasbrusegenskaper. Våra ingenjörer designar noggrant förstärkarkretsarna för att minimera de icke-linjära effekter som kan bidra till fasbrus. Dessutom implementerar vi effektiva skärmnings- och filtreringstekniker för att minska påverkan av externa störningar på förstärkarens prestanda.

Dämpande fasbrus i RF-system

Det finns flera strategier som kan användas för att mildra effekterna av fasbrus i RF-system. Ett tillvägagångssätt är att använda högkvalitativa oscillatorer med lågt fasbrus. Till exempel är kristalloscillatorer kända för sin utmärkta fasbrusprestanda och används ofta i applikationer där lågt fasbrus är kritiskt.

En annan strategi är att använda faslåsta loopar (PLL). PLL:er kan användas för att generera en stabil utfrekvens genom att låsa till en referenssignal. De kan också användas för att reducera fasbruset från en oscillator genom att filtrera bort de högfrekventa fasfluktuationerna.

Dessutom kan korrekt kretslayout och jordningstekniker hjälpa till att minska fasbrus. Genom att minimera längden på signalspåren och tillhandahålla ett bra jordplan kan kopplingen av externa störningar reduceras och därigenom minska fasbruset i systemet.

Slutsats

Fasbrus är en komplex och betydande faktor som kan ha en djupgående inverkan på prestandan hos RF-system. Det kan försämra signalkvaliteten, minska spektralrenheten och sänka mottagarens känslighet. Som leverantör av RF-förstärkare har vi åtagit oss att tillhandahålla produkter som minimerar fasbrus och förbättrar RF-systemens övergripande prestanda.

Om du letar efter högpresterande RF-förstärkare med lågt fasbrus, inbjuder vi dig att kontakta oss för en detaljerad diskussion om dina specifika krav. Vårt team av experter är redo att hjälpa dig att välja rätt förstärkare för din applikation och förse dig med de bästa möjliga lösningarna.

Referenser

1. Pozar, DM (2011). Mikrovågsteknik. Wiley.
2. Razavi, B. (2011). RF mikroelektronik. Prentice Hall.
3. Lee, TH (2004). Designen av CMOS-radio - Frekvensintegrerade kretsar. Cambridge University Press.
