Hur väljer man rätt RF-cirkulator för en specifik applikation?

När det kommer till radiofrekvenssystem (RF) är valet av rätt RF-cirkulator avgörande för att säkerställa optimal prestanda och effektivitet. Som en ansedd leverantör av RF-cirkulationspumpar förstår jag komplexiteten i denna beslutsprocess. I det här blogginlägget kommer jag att guida dig genom nyckelfaktorerna att tänka på när du väljer en RF-cirkulator för en specifik applikation.

Förstå RF-cirkulatorer

Innan du går in i urvalsprocessen är det viktigt att ha en grundläggande förståelse för vad en RF-cirkulator är och hur den fungerar. En RF-cirkulator är en passiv, icke-reciprok tre- eller fyraportsenhet som tillåter RF-signaler att flöda i en specifik riktning, vanligtvis i ett cirkulärt mönster. Detta innebär att en signal som går in i en port kommer att gå ut genom nästa port i en fördefinierad sekvens.

Den icke-ömsesidiga naturen hos RF-cirkulatorer är det som gör dem så värdefulla i RF-system. De kan användas för att isolera olika delar av ett system, skydda känsliga komponenter från reflekterade signaler och förbättra systemets övergripande prestanda. Till exempel, i ett sändare-mottagarsystem kan en RF-cirkulator användas för att separera de sända och mottagna signalerna, förhindra störningar och förbättra signalkvaliteten.

Viktiga faktorer att tänka på

Nu när vi har en grundläggande förståelse för RF-cirkulatorer, låt oss utforska nyckelfaktorerna att tänka på när vi väljer rätt för din specifika applikation.

Frekvensintervall

Den första och viktigaste faktorn att tänka på är frekvensområdet för RF-cirkulatorn. Olika applikationer kräver olika frekvensområden och det är avgörande att välja en cirkulator som kan arbeta inom det önskade frekvensbandet. Till exempel, om du arbetar med ett mikrovågskommunikationssystem behöver du en cirkulator som kan arbeta vid mikrovågsfrekvenser.

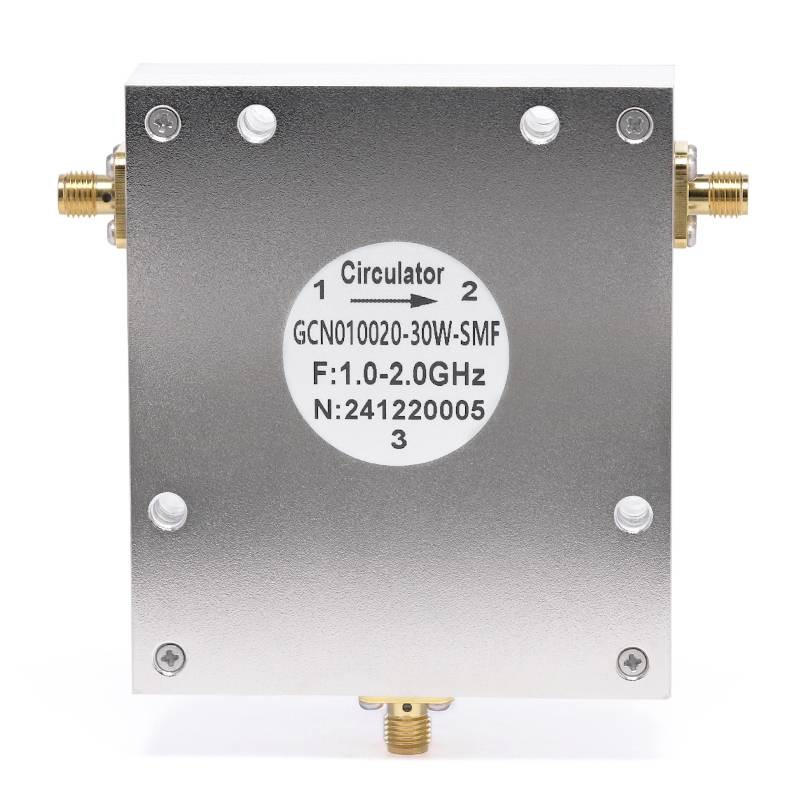

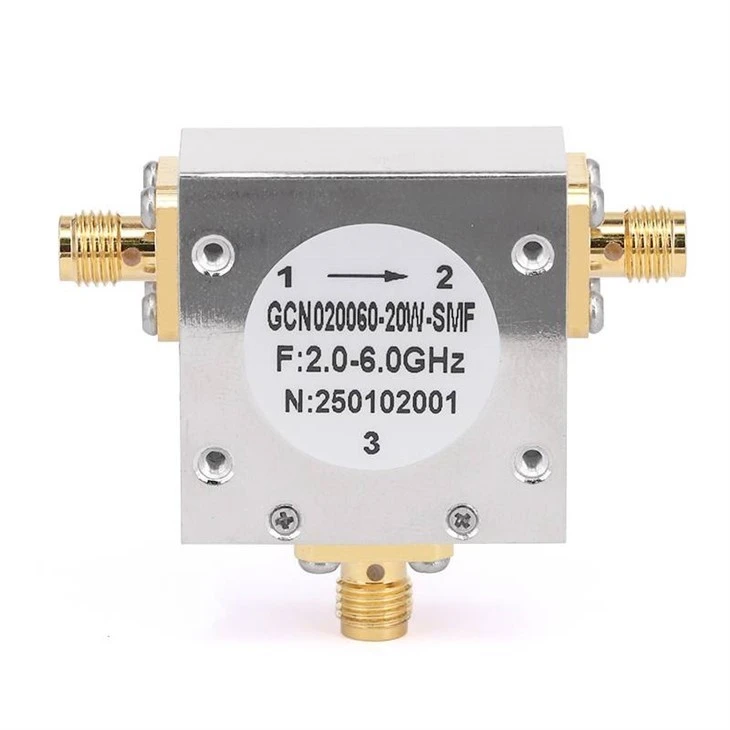

Som leverantör erbjuder vi ett brett utbud av RF-cirkulatorer med olika frekvensområden för att möta behoven i olika applikationer. Till exempel vår26,5 GHz RF koaxialcirkulatorerär designade för högfrekventa applikationer, medan vår40GHz RF koaxialcirkulatorerlämpar sig för ännu högre frekvenskrav. Det har vi också6GHz RF koaxialcirkulatorerför lägre frekvensapplikationer.

Krafthantering

En annan viktig faktor att ta hänsyn till är RF-cirkulatorns effekthanteringsförmåga. Effekthanteringskapaciteten hos en cirkulationspump hänvisar till den maximala mängden effekt den kan hantera utan att uppleva betydande försämring av prestanda. Det är avgörande att välja en cirkulationspump som kan hantera effektnivåerna för din specifika applikation för att säkerställa tillförlitlig drift.

När du väljer en cirkulationspump baserad på effekthantering är det viktigt att ta hänsyn till både den genomsnittliga effekten och toppeffektkraven för ditt system. För applikationer med hög effekt, såsom radarsystem eller högeffektsändare, behöver du en cirkulator med hög effekthanteringskapacitet. Våra RF-cirkulatorer finns i en mängd olika effektklasser för att tillgodose olika effektkrav.

Insättningsförlust

Insättningsförlust är en annan kritisk parameter att tänka på när du väljer en RF-cirkulator. Insättningsförlust hänvisar till mängden effekt som går förlorad när RF-signalen passerar genom cirkulatorn. En lägre insättningsförlust indikerar bättre prestanda, eftersom mindre kraft går till spillo i cirkulatorn.

I allmänhet mäts insättningsförlust i decibel (dB), och ett lägre dB-värde indikerar mindre förlust. När du väljer en cirkulationspump är det viktigt att välja en med låg insättningsförlust för att minimera strömförlusten och förbättra systemets totala effektivitet. Våra RF-cirkulatorer är designade för att ha låga införingsförluster, vilket säkerställer optimal prestanda i din applikation.

Isolering

Isolering är en annan viktig parameter som mäter cirkulatorns förmåga att isolera in- och utgångsportarna. Ett högt isoleringsvärde indikerar att cirkulatorn effektivt kan förhindra signaler från att läcka mellan portar, vilket minskar störningar och förbättrar signalkvaliteten.

Isolering mäts också i decibel (dB), och ett högre dB-värde indikerar bättre isolering. När du väljer en cirkulationspump är det viktigt att välja en med ett högt isoleringsvärde för att säkerställa tillförlitlig drift och minimera störningar i ditt system. Våra RF-cirkulatorer är designade för att ha hög isolering, vilket ger utmärkt prestanda i en mängd olika applikationer.

VSWR (Voltage Standing Wave Ratio)

VSWR är ett mått på hur väl RF-cirkulatorn matchar impedansen för de anslutna komponenterna. Ett lågt VSWR-värde indikerar en bra impedansmatchning, vilket innebär att mindre effekt reflekteras tillbaka från cirkulatorn, vilket resulterar i bättre prestanda och effektivitet.

VSWR uttrycks vanligtvis som ett förhållande, såsom 1,2:1 eller 1,5:1. Ett lägre förhållande indikerar en bättre impedansmatchning. När du väljer en cirkulationspump är det viktigt att välja en med ett lågt VSWR-värde för att säkerställa optimal prestanda och minimera strömförlusten i ditt system. Våra RF-cirkulatorer är designade för att ha låg VSWR, vilket ger en bra impedansmatchning och utmärkt prestanda.

Storlek och formfaktor

Storleken och formfaktorn för RF-cirkulatorn är också viktiga överväganden, särskilt i applikationer där utrymmet är begränsat. Olika applikationer kan kräva olika storlekar och formfaktorer för cirkulationspumpar, och det är viktigt att välja en som passar in i ditt system.

Som leverantör erbjuder vi en mängd olika RF-cirkulatorer med olika storlekar och formfaktorer för att möta behoven för olika applikationer. Oavsett om du behöver en kompakt cirkulationspump för en bärbar enhet eller en större cirkulationspump för ett högeffektsystem, har vi den rätta lösningen för dig.

Applikationsspecifika överväganden

Utöver de allmänna faktorerna som nämnts ovan finns det även några applikationsspecifika överväganden som du måste ta hänsyn till när du väljer en RF-cirkulationspump.

Kommunikationssystem

I kommunikationssystem, såsom cellulära nätverk eller satellitkommunikationssystem, används RF-cirkulatorer för att separera de sända och mottagna signalerna. När du väljer en cirkulator för ett kommunikationssystem är det viktigt att ta hänsyn till faktorer som frekvensområde, insticksförlust, isolering och VSWR för att säkerställa tillförlitlig drift och högkvalitativ kommunikation.

Radarsystem

Radarsystem kräver RF-cirkulatorer som kan hantera höga effektnivåer och arbeta vid höga frekvenser. När du väljer en cirkulator för ett radarsystem är det viktigt att välja en med hög effekthanteringskapacitet, låg insättningsförlust, hög isolering och låg VSWR för att säkerställa exakt detektering och tillförlitlig drift.

Test- och mätutrustning

I test- och mätutrustning används RF-cirkulatorer för att dirigera signaler mellan olika komponenter och testportar. När du väljer en cirkulator för test- och mätutrustning är det viktigt att ta hänsyn till faktorer som frekvensområde, insticksförlust, isolering och VSWR för att säkerställa korrekta mätningar och tillförlitlig drift.

Slutsats

Att välja rätt RF-cirkulator för en specifik tillämpning är ett avgörande beslut som kan ha en betydande inverkan på ditt systems prestanda och effektivitet. Genom att ta hänsyn till faktorer som frekvensomfång, effekthantering, insticksförlust, isolering, VSWR, storlek och formfaktor, samt applikationsspecifika krav, kan du välja den bästa cirkulatorn för dina behov.

Som leverantör av RF-cirkulationspumpar har vi åtagit oss att tillhandahålla högkvalitativa produkter som möter våra kunders behov. Våra RF-cirkulatorer är designade för att ha utmärkta prestanda när det gäller frekvensområde, effekthantering, insticksförlust, isolering, VSWR och storlek. Om du letar efter rätt RF-cirkulator för din applikation, inbjuder vi dig att kontakta oss för att diskutera dina krav och utforska våra produkterbjudanden. Vi ser fram emot att arbeta med dig för att hitta den perfekta lösningen för ditt RF-system.
