Hur väljer jag rätt RF -belastning?

När det gäller världen av radiofrekvens (RF) -teknologi är det att välja rätt RF -belastning ett kritiskt beslut som kan påverka prestandan och tillförlitligheten för dina RF -system. Som en betrodd RF -laddningsleverantör förstår jag komplexiteten som är involverade i denna urvalsprocess. I det här blogginlägget delar jag några viktiga överväganden som hjälper dig att göra ett informerat val.

Förstå RF -belastningar

Innan du går in i urvalsprocessen är det viktigt att ha en grundläggande förståelse för vad RF -belastningar är och deras funktioner. RF -belastningar är passiva enheter utformade för att absorbera RF -effekt. De används i ett brett spektrum av applikationer, inklusive testning, kalibrering och matchning i RF- och mikrovågsystem. Det primära syftet med en RF -belastning är att tillhandahålla en känd impedans och sprida RF -energin utan att återspegla den tillbaka i systemet.

Nyckelfaktorer att tänka på när du väljer en RF -belastning

Krafthanteringskapacitet

En av de mest avgörande faktorerna att tänka på är RF -belastningens krafthanteringskapacitet. Detta bestäms av mängden RF -effekt som lasten säkert kan spridas utan att överhettas eller upprätthålla skador. Det är viktigt att välja en belastning med en effektbetyg som överskrider den maximala effektnivån som förväntas i din applikation. Detta säkerställer att lasten kan hantera övergående effektspikar och ger en säkerhetsmarginal. Till exempel, om ditt system vanligtvis arbetar med 100 watt, är det tillrådligt att välja en RF -belastning med en effektklassificering på minst 150 watt.

Frekvensområde

Frekvensområdet för RF -belastningen är ett annat kritiskt övervägande. Olika applikationer fungerar vid olika frekvenser, och lasten måste kunna ge en konsekvent impedans över hela frekvensområdet. När du väljer en RF -belastning, se till att dess angivna frekvensområde matchar eller överskrider driftsfrekvensen för ditt system. Om din applikation till exempel fungerar i frekvensbandet 2 - 4 GHz, välj en RF -belastning som är utformad för att fungera optimalt inom detta intervall.

Impedans

Impedansmatchning är avgörande för effektiv kraftöverföring i RF -system. Impedansen för RF -belastningen bör matcha källans impedans och resten av systemet. Det vanligaste impedansvärdet i RF -system är 50 ohm, men andra värden som 75 ohm används också i specifika applikationer. Se till att välja en RF -belastning med lämpligt impedansvärde för ditt system. Imismatched impedans kan leda till signalreflektioner, som kan försämra systemets prestanda och orsaka skador på komponenter.

VSWR (spänningsstående vågförhållande)

VSWR är ett mått på hur väl RF -belastningen matchar systemets impedans. En låg VSWR indikerar en bra impedansmatch, medan en hög VSWR innebär att det finns betydande reflektioner. När du väljer en RF -belastning, leta efter ett lågt VSWR -värde, vanligtvis mindre än 1,2: 1. En lägre VSWR säkerställer effektivare kraftöverföring och minskar risken för signalförvrängning.

Typ av RF -belastning

Det finns flera typer av RF -laster tillgängliga, var och en med sina egna egenskaper och applikationer. Vissa vanliga typer inkluderar:

• Uppsägningar: Dessa är enkla, enstaka port -RF -belastningar som används för att avsluta överföringslinjer och förhindra signalreflektioner. De finns i olika kraftbetyg och impedansvärden.
• Dummy: Dummy -belastningar används för att simulera belastningen på en verklig världsenhet under testning och kalibrering. De kan hantera höga effektnivåer och används ofta i RF -system med hög kraft.

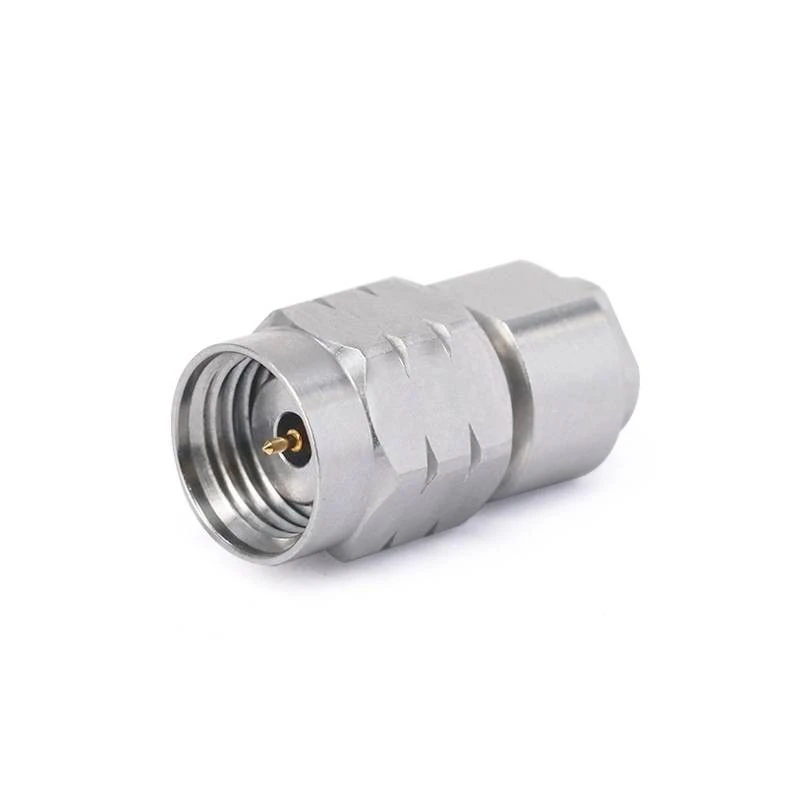

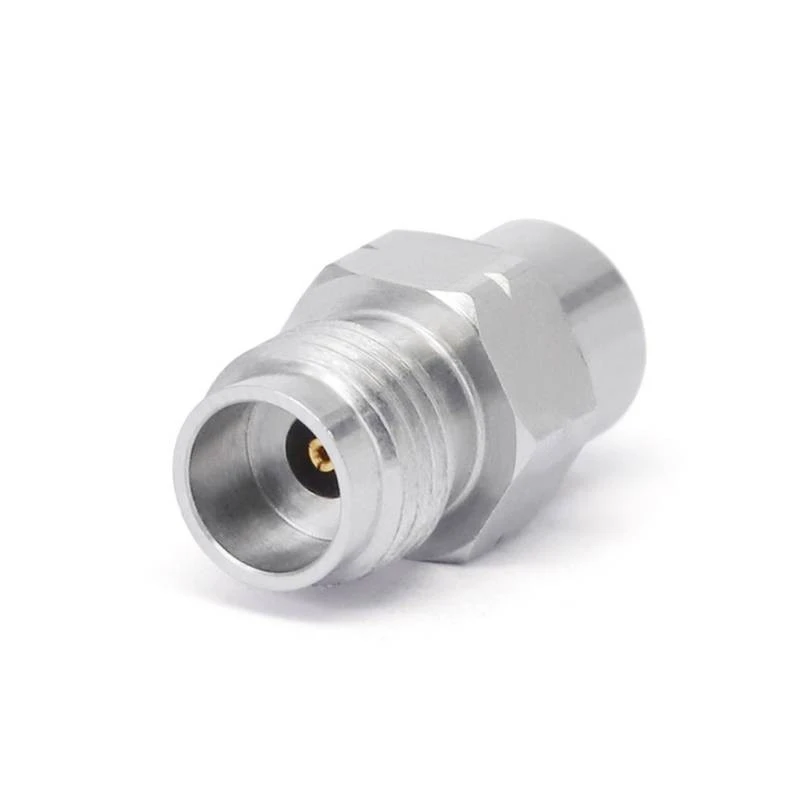

• Kontaktbelastningar: Anslutningsbelastningar är utformade för att vara direkt anslutna till RF -anslutningar. De är praktiska för snabba och enkla tester och finns i olika kontakttyper som SMA, N och BNC.

Temperaturstabilitet

Prestandan för en RF -belastning kan påverkas av temperaturförändringar. En bra RF -belastning bör ha utmärkt temperaturstabilitet för att säkerställa konsekvent prestanda över ett brett spektrum av driftstemperaturer. Leta efter belastningar som är utformade med material och konstruktionstekniker som minimerar påverkan av temperaturvariationer på impedans och krafthantering.

Fysisk storlek och montering

De fysiska storleken och monteringsalternativen för RF -belastningen är också viktiga överväganden, särskilt i rymd - begränsade applikationer. Välj en last som enkelt kan integreras i ditt system och har en lämplig monteringskonfiguration. Vissa laster är designade för rackmontering, medan andra är lämpliga för panelmontering eller direktanslutning till utrustning.

Tillämpning - specifika överväganden

Valet av RF -belastning beror också på den specifika applikationen. Här är några exempel:

Laboratorietestning

I laboratorietestmiljöer är noggrannhet och repeterbarhet avgörande. Välj RF -belastningar med hög precision och låg VSWR för att säkerställa exakta testresultat. Dessutom kan laster med ett brett frekvensområde och justerbara effektbetyg vara fördelaktiga för att testa en mängd RF -enheter.

Telekommunikationssystem

I telekommunikationssystem är tillförlitlighet och långsiktiga prestanda viktiga. Välj RF -laster som är utformade för att motstå de hårda driftsförhållandena för telekommunikationsnätverk, inklusive höga effektnivåer och temperaturvariationer.

Radarsystem

Radarsystem kräver ofta RF -belastningar med hög kraft för att hantera de stora mängderna RF -energin som genereras. Leta efter belastningar med hög effekthanteringskapacitet och snabba responstider för att möta kraven från radarapplikationer.

Kvalitet och tillförlitlighet

Som en RF -leverantör betonar jag vikten av kvalitet och tillförlitlighet. När du väljer en RF -belastning är det tillrådligt att välja produkter från en ansedd tillverkare med en beprövad meritlista. RF -belastningar av hög kvalitet byggs med premiummaterial och avancerade tillverkningsprocesser, vilket säkerställer långsiktig prestanda och hållbarhet. Kontrollera om certifieringar och kundrecensioner för att mäta kvaliteten på produkterna.

Kostnad - Förmånsanalys

Även om kostnaden är en viktig faktor, bör det inte vara den enda avgörande faktorn när du väljer en RF -belastning. Tänk på det totala kostnadsfördelningsförhållandet genom att utvärdera belastningens prestanda, tillförlitlighet och funktioner. En något dyrare belastning med bättre prestanda och tillförlitlighet kan spara pengar på lång sikt genom att minska behovet av ofta ersättare och minimera systemets driftstopp.

Slutsats

Att välja rätt RF -belastning är en komplex men väsentlig uppgift för att säkerställa optimal prestanda för dina RF -system. Genom att överväga faktorer som krafthanteringskapacitet, frekvensområde, impedans, VSWR, typ av belastning, temperaturstabilitet, fysisk storlek och tillämpning - specifika krav kan du fatta ett informerat beslut. Som en pålitlig RF -laster leverantör är jag engagerad i att tillhandahålla RF -belastningar av hög kvalitet som uppfyller våra kunders olika behov.

Om du har några frågor eller behöver hjälp med att välja rätt RF -belastning för din ansökan, vänligen kontakta oss. Vårt team av experter är redo att hjälpa dig hitta den perfekta lösningen för ditt RF -system. Vi ser fram emot möjligheten att arbeta med dig och stödja dina RF -projekt.

Referenser

• Pozar, DM (2011). Mikrovågsteknik (4: e upplagan). Wiley.
• Collin, RE (2001). Grunder för mikrovågsteknik (2: a upplagan). Wiley.
