Hur kompenserar jag för temperatureffekterna i RF -förstärkare?

Hej där! Som leverantör av RF -förstärkare har jag sett första hand hur temperaturen kan kasta en skiftnyckel i verk av dessa avgörande komponenter. RF -förstärkare är de osungna hjältarna i den trådlösa världen och ökar signalerna för att säkerställa tydlig kommunikation och effektiv dataöverföring. Men när temperaturen börjar variera kan det röra med deras prestanda i stor tid. Så i den här bloggen kommer jag att dela några tips om hur man kompenserar för temperatureffekter i RF -förstärkare.

Förstå temperaturens påverkan på RF -förstärkare

Innan vi dyker in i lösningarna, låt oss ta en snabb titt på varför temperaturen är ett sådant problem för RF -förstärkare. Du förstår, RF -förstärkare består av halvledarenheter, som transistorer, som är mycket känsliga för temperaturförändringar. När temperaturen stiger kan de elektriska egenskaperna hos dessa halvledare förändras, vilket kan leda till en minskning av förstärkningen, en ökning av brus och till och med distorsion av den amplifierade signalen.

På baksidan, när temperaturen sjunker, kan förstärkarens prestanda också ta en hit. Förstärkningen kan öka, vilket gör att förstärkaren mättas och förvränger signalen. Och i extrem förkylning kan halvledarenheterna till och med sluta fungera helt.

Så, som ni ser kan temperaturen ha en betydande inverkan på prestandan hos RF -förstärkare. Det är därför det är så viktigt att hitta sätt att kompensera för dessa effekter och se till att dina förstärkare fungerar som bäst, oavsett temperaturen.

Metoder för att kompensera temperatureffekter

Förspänningstekniker

Ett av de vanligaste sätten att kompensera för temperatureffekter i RF -förstärkare är genom förspänningstekniker. Förspänning är processen att applicera en likspänning eller ström på förstärkaren för att ställa in sin driftspunkt. Genom att justera förspänningsspänningen eller strömmen kan du motverka förändringarna i de elektriska egenskaperna hos halvledarenheterna orsakade av temperaturfluktuationer.

I en gemensam-emitterförstärkare kan du till exempel använda en temperaturkompenserad förspänningskrets för att upprätthålla en konstant samlarström över ett brett temperaturområde. Detta kan hjälpa till att stabilisera förstärkarens förstärkning och minska effekterna av temperaturen på dess prestanda.

Termisk ledning

En annan viktig metod för att kompensera temperatureffekter är termisk hantering. Detta handlar om att använda tekniker för att styra förstärkarens temperatur och hålla den inom ett säkert driftsområde. Det finns flera sätt att göra detta, inklusive:

• Kylflänsar:Kylflänsar är passiva kylanordningar som är utformade för att sprida värme bort från förstärkaren. De arbetar genom att öka förstärkarens ytarea, vilket gör att den kan överföra värme mer effektivt till den omgivande miljön.
• Fans och kylsystem:I vissa fall kan du behöva använda aktiva kylsystem, till exempel fläktar eller vätskekylning, för att hålla temperaturen på förstärkaren under kontroll. Dessa system kan ge effektivare kylning än kylflänsar ensamma, särskilt i högeffekt.
• Termisk isolering:Termisk isolering involverar att separera förstärkaren från andra värmegenererande komponenter i systemet. Detta kan hjälpa till att minska mängden värme som överförs till förstärkaren och hålla temperaturen inom ett säkert intervall.

Temperaturkompenserade komponenter

Förutom förspänningstekniker och termisk hantering kan du också använda temperaturkompenserade komponenter i dina RF-förstärkare. Dessa komponenter är utformade för att ha elektriska egenskaper som förändras på ett sätt som kompenserar för effekterna av temperaturen.

Till exempel kan du använda temperaturkompenserade motstånd eller kondensatorer i förstärkarkretsen. Dessa komponenter kan hjälpa till att upprätthålla en konstant förstärkning och minska effekterna av temperaturen på förstärkarens prestanda.

Återkopplingsslingor

Återkopplingsslingor är ett annat effektivt sätt att kompensera för temperatureffekter hos RF -förstärkare. En återkopplingsslinga är en krets som använder en del av utsignalen för att styra insignalen. Genom att justera återkopplingssignalen kan du motverka förändringarna i förstärkarens prestanda orsakade av temperaturfluktuationer.

Till exempel, i en negativ återkopplingsförstärkare, matas utsignalen tillbaka till ingången med en fasförskjutning på 180 grader. Detta hjälper till att minska förstärkaren och stabilisera dess prestanda över ett brett temperaturområde.

Välja rätt kompensationsmetod

När det gäller att kompensera för temperatureffekter i RF-förstärkare finns det ingen lösning i en storlek. Den bästa metoden för dig beror på olika faktorer, inklusive typen av förstärkare, driftstemperaturområdet och de specifika kraven i din applikation.

Här är några saker att tänka på när du väljer en kompensationsmetod:

• Kosta:Vissa kompensationsmetoder, som att använda temperaturkompenserade komponenter, kan vara dyrare än andra. Du måste väga kostnaden för kompensationsmetoden mot de fördelar den ger.
• Komplexitet:Vissa kompensationsmetoder, som att använda återkopplingsslingor, kan vara mer komplexa än andra. Du måste överväga din tekniska expertis och de resurser som finns tillgängliga för dig när du väljer en kompensationsmetod.
• Prestandakrav:Prestandakraven för din applikation kommer också att spela en roll för att bestämma den bästa kompensationsmetoden. Om du till exempel behöver en högförstärkare med lågt brus kan du behöva använda en mer sofistikerad kompensationsmetod.

Slutsats

Att kompensera för temperatureffekter i RF -förstärkare är avgörande för att säkerställa deras pålitliga prestanda i ett brett spektrum av applikationer. Genom att använda förspänningstekniker, termisk hantering, temperaturkompenserade komponenter och återkopplingsslingor kan du motverka förändringarna i de elektriska egenskaperna hos halvledarenheterna orsakade av temperaturfluktuationer och hålla dina förstärkare i drift.

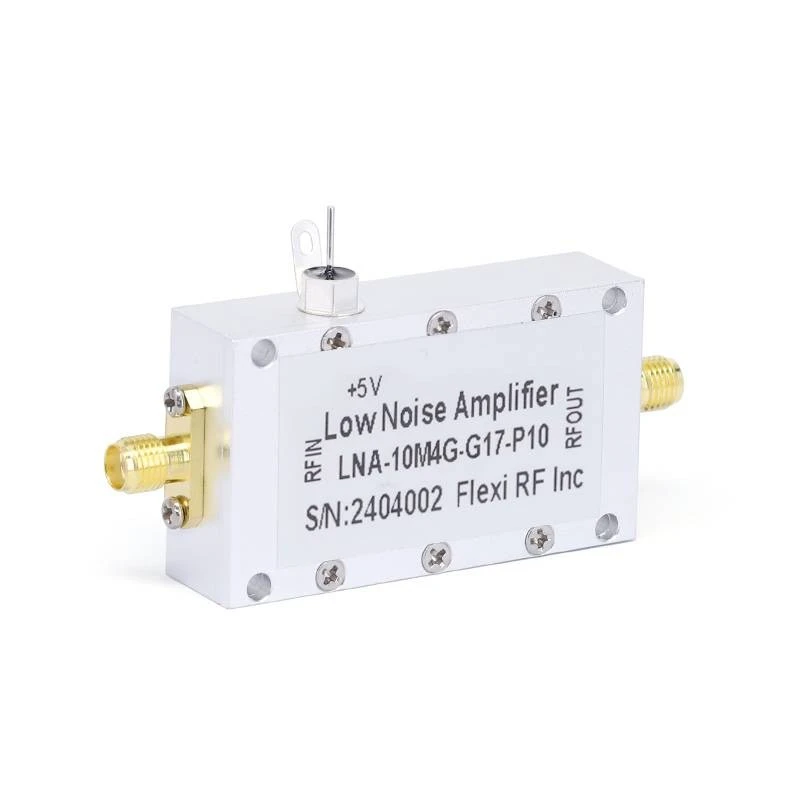

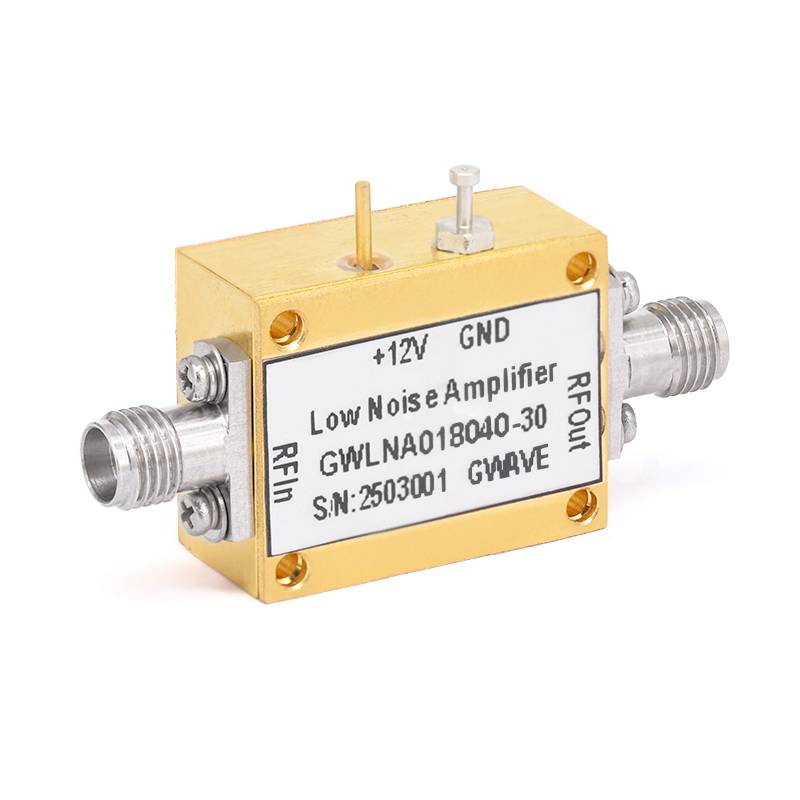

Om du är ute efter RF -förstärkare som är utformade för att fungera bra i ett brett temperaturområde, se till att kolla in vårLåga brusförstärkare. Våra förstärkare är byggda med den senaste tekniken och är utformade för att ge utmärkt prestanda och tillförlitlighet, oavsett temperaturen.

Om du har några frågor eller vill diskutera dina specifika krav, tveka inte att komma i kontakt. Vi skulle gärna hjälpa dig att hitta rätt RF -förstärkare för din applikation och ge dig det stöd du behöver för att säkerställa deras framgångsrika drift.

Referenser

• Razavi, B. (2017). RF -mikroelektronik. Prentice Hall.
• Gonzalez, G. (2018). Mikrovågtransistorförstärkare: Analys och design. Prentice Hall.
• Pozar, DM (2019). Mikrovågsteknik. Wiley.
