Hur man säkerställer stabiliteten hos en RF -förstärkare?

Yo, andra RF -entusiaster! Som leverantör av RF -förstärkare har jag sett första hand hur viktigt det är att hålla dessa dåliga pojkar stabila. I den här bloggen kommer jag att dela några tips om hur man säkerställer stabiliteten för en RF -förstärkare.

Låt oss börja med grunderna. Vad exakt är stabilitet i en RF -förstärkare? Tja, i enkla termer är en stabil förstärkare en som inte svänger eller går överhöning under normala driftsförhållanden. Svängningar kan krossa signalen, orsaka störningar och till och med skada förstärkaren själv. Så vi vill definitivt undvika det.

1. Val av rätt komponent

Det första steget i att säkerställa förstärkarstabilitet är att välja rätt komponenter. Detta inkluderar transistorer, motstånd, kondensatorer och induktorer. Varje komponent spelar en viktig roll i förstärkarens prestanda, och att använda delar av låg kvalitet eller felaktiga delar kan leda till instabilitet.

För transistorer måste vi titta på parametrar som förstärkning, brussiffror och krafthantering. En transistor med för hög förstärkning kan göra förstärkaren benägen att svänga. Å andra sidan kanske en transistor med låg förstärkning inte ger tillräckligt med förstärkning. Vi måste också ta hänsyn till transistorns frekvensområde. Det bör vara lämpligt för driftsfrekvensen för vår förstärkare.

Motstånd, kondensatorer och induktorer används för förspänning, koppling och matchning. Till exempel sätter förspänningsmotståndet transistorns DC -driftpunkt. Om dessa motstånd inte är korrekt valda, kanske transistorn inte fungerar i det önskade området, vilket leder till instabilitet. Kondensatorer och induktorer används för impedansmatchning. En bra impedansmatch mellan förstärkaren och lasten hjälper till att överföra kraft effektivt och minskar chansen för reflektioner, vilket kan orsaka svängningar.

2. Inmatning och utgångsmatchning

Impedansmatchning är mycket viktigt för förstärkarstabilitet. När ingångs- och utgångsimpedanserna för förstärkaren matchas med käll- och belastningsimpedanserna kan vi minimera reflektioner. Reflektioner kan orsaka stående vågor i förstärkaren, vilket kan leda till svängningar.

Vi kan använda olika tekniker för impedansmatchning, till exempel att använda matchningsnätverk. Dessa nätverk kan bestå av kondensatorer och induktorer. Till exempel kan ett enkelt L -nätverk användas för att matcha en belastningsimpedans till förstärkarens utgångsimpedans. Det finns också mer komplexa matchande nätverk som PI - Network och T - Network, som kan ge bättre matchning över ett bredare frekvensområde.

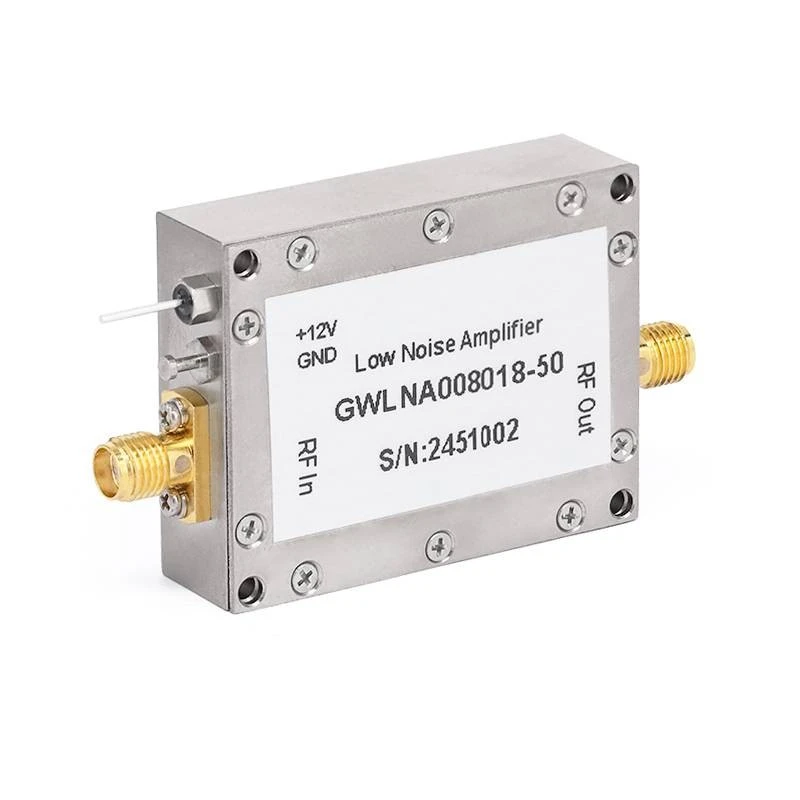

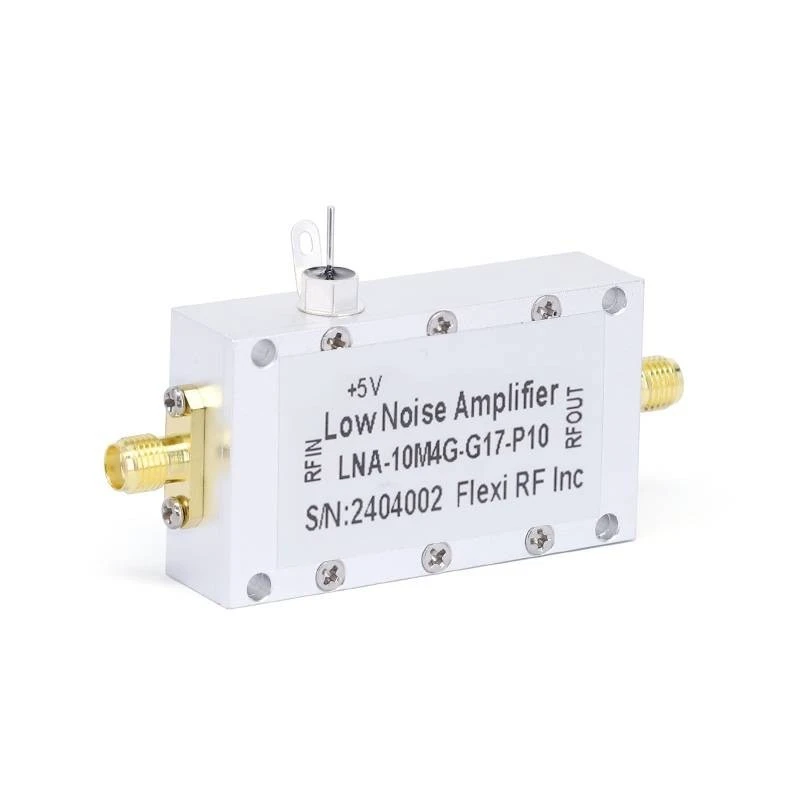

Hos vårt företag erbjuder vi en rad RF -förstärkare med utmärkt input och utgångsmatchning. Kolla in vår220 GHz lågbrusförstärkare,90 GHz lågbrusförstärkareoch18 GHz låga brusförstärkare. Dessa förstärkare är utformade med korrekt matchande nätverk för att säkerställa stabil drift.

3. förspänningskretsar

Förspänning är en annan nyckelfaktor för förstärkarstabilitet. Förspänningskretsen sätter transistorns DC -driftpunkt. En stabil förspänningskrets säkerställer att transistoren arbetar i det linjära området, där den kan ge konsekvent amplifiering.

Det finns olika typer av förspänningskretsar, såsom fast förspänning, självförspänning och spänningsavdelningsförspänning. Voltage - Divider Bias är en av de mest använda förspänningskretsarna eftersom det ger god stabilitet över ett brett spektrum av driftsförhållanden. Den använder två motstånd för att dela matspänningen och ställa in basspänningen för transistorn.

När vi utformar förspänningskretsen måste vi överväga faktorer som temperaturförändringar. Transistorer är känsliga för temperaturen och deras egenskaper kan förändras med temperaturen. En bra förspänningskrets bör kunna kompensera för dessa temperaturförändringar och hålla driftspunkten stabil.

4. PCB -layout

Den tryckta kretskortet (PCB) kan ha en stor inverkan på förstärkarstabiliteten. En dåligt utformad PCB -layout kan införa oönskade parasitiska kapacitanser och induktanser, vilket kan orsaka svängningar.

Vi måste vara uppmärksamma på följande punkter när vi utformar PCB -layouten:

• Komponentplacering: Placera komponenterna nära varandra för att minimera längden på de sammankopplande spåren. Långa spår kan fungera som antenner och strålar elektromagnetisk energi, vilket kan orsaka störningar och instabilitet.
• Grundstötning: Ett ordentligt jordningssystem är viktigt. Vi bör använda en enda punkt mark eller en stjärna markkonfiguration för att undvika markslingor. Jordslingor kan införa brus och orsaka instabilitet i förstärkaren.
• Avkoppling av strömförsörjning: Använd frikopplingskondensatorer nära komponenternas strömförsörjningsstift. Dessa kondensatorer hjälper till att filtrera bort högfrekvensbrus från strömförsörjningen och förhindrar att det påverkar förstärkarens prestanda.

5. Feedback

Feedback kan användas för att förbättra förstärkarstabiliteten. Det finns två typer av feedback: positiv feedback och negativ feedback. Positiv återkoppling kan öka förstärkarens förstärkning, men det kan också göra förstärkaren instabil. Negativ återkoppling kan å andra sidan minska förstärkningen men förbättra förstärkarens stabilitet, linearitet och bandbredd.

Vi kan använda negativ återkoppling för att kontrollera förstärkarens förstärkning och minska effekterna av parametervariationer. Vi kan till exempel använda ett motstånd i återkopplingsvägen för att ställa in förstärkaren. Genom att justera värdet på detta motstånd kan vi kontrollera mängden negativ återkoppling och därmed förstärkarens förstärkning.

6. Termisk hantering

Värme kan ha en betydande inverkan på förstärkarstabiliteten. När temperaturen på förstärkaren ökar kan komponenternas egenskaper förändras, vilket kan leda till instabilitet.

Vi måste säkerställa korrekt termisk hantering av förstärkaren. Detta kan göras genom att använda kylflänsar, fläktar eller andra kylanordningar. Kylflänsar används för att sprida värmen som genereras av komponenterna. De ökar ytan på komponenten, vilket gör att den kan överföra värme mer effektivt till den omgivande miljön. Fläktar kan användas för att öka luftflödet över kylflänsen, vilket ytterligare förbättrar kylningseffektiviteten.

7. Testning och övervakning

När förstärkaren är designad och byggd måste vi testa och övervaka dess prestanda. Vi kan använda olika testutrustning, såsom spektrumanalysatorer, nätverksanalysatorer och oscilloskop, för att mäta förstärkarens förstärkning, frekvensrespons och stabilitet.

Under testprocessen kan vi leta efter tecken på instabilitet, såsom svängningar eller onormala frekvenssvar. Om vi ​​upptäcker några problem kan vi göra justeringar av förstärkarens design eller komponenter för att förbättra dess stabilitet.

Vi måste också övervaka förstärkarens prestanda över tid. Miljöfaktorer som temperatur och fuktighet kan förändras, och dessa förändringar kan påverka förstärkarens stabilitet. Genom att övervaka förstärkarens prestanda kan vi upptäcka eventuella förändringar tidigt och vidta korrigerande åtgärder.

Sammanfattningsvis kräver att man säkerställer stabiliteten hos en RF -förstärkare en kombination av korrekt komponentval, impedansmatchning, förspänning, PCB -layout, feedback, termisk hantering och testning. Hos vårt företag tar vi hänsyn till alla dessa faktorer när vi utformar och tillverkar våra RF -förstärkare. Vi är engagerade i att tillhandahålla högkvalitet, stabila RF -förstärkare till våra kunder.

Om du är intresserad av att köpa RF -förstärkare eller har några frågor om förstärkarstabilitet, tveka inte att nå ut till oss. Vi är här för att hjälpa dig hitta den bästa lösningen för dina behov.

Referenser

• Gonzalez, Guillermo. Mikrovågtransistorförstärkare: Analys och design. Prentice Hall, 1997.
• Pozar, David M. Microwave Engineering. Wiley, 2011.
