Hur matchar man utgångsimpedansen hos en RF-förstärkare?

Hej där! Som leverantör av RF-förstärkare har jag den senaste tiden fått en massa frågor om hur man matchar utgångsimpedansen på en RF-förstärkare. Det är ett avgörande ämne, och jag är glad att dela några insikter med dig.

Först och främst, låt oss prata om varför impedansmatchning är en så stor sak. I en värld av RF-förstärkare är impedansmatchning som att hitta den perfekta danspartnern. När förstärkarens utgångsimpedans matchar belastningens impedans (enheten den är ansluten till), säkerställer den maximal effektöverföring. Det betyder att du får ut det mesta av din förstärkare och att du minskar signalreflektioner. Signalreflektioner kan orsaka alla typer av huvudvärk, som minskad effektivitet, ökat brus och till och med skada på din förstärkare.

Så, hur går man tillväga för att matcha utgångsimpedansen för en RF-förstärkare? Tja, det finns några olika metoder, och jag ska gå igenom några av de vanligaste.

1. Använda ett matchande nätverk

Ett av de mest populära sätten att matcha impedans är att använda ett matchande nätverk. Ett matchande nätverk är en krets som är utformad för att transformera förstärkarens impedans för att matcha belastningens impedans. Det finns flera typer av matchande nätverk, men två av de vanligaste är L-nätverket och Pi-nätverket.

L-nätverket är ett enkelt och effektivt sätt att matcha impedans. Den består av två reaktiva komponenter (antingen induktorer eller kondensatorer) arrangerade i en L-form. Värdena för dessa komponenter beräknas baserat på ingångs- och utgångsimpedanserna du försöker matcha. Till exempel, om din förstärkare har en utgångsimpedans på 50 ohm och din last har en impedans på 25 ohm, kan L-nätverket konstrueras för att omvandla 50 ohm impedansen till 25 ohm.

Pi-nätverket är lite mer komplext än L-nätverket, men det erbjuder mer flexibilitet. Den består av tre reaktiva komponenter arrangerade i en Pi-form. Pi-nätverket kan användas för att matcha ett bredare spektrum av impedanser och kan även ge vissa filtreringsmöjligheter.

När du designar ett matchande nätverk är det viktigt att använda komponenter av hög kvalitet. Komponenter av dålig kvalitet kan leda till förluster och påverka prestandan för ditt matchande nätverk. Du kan hitta några fantastiska RF-komponenter från pålitliga leverantörer, som verkligen kan göra skillnad i din förstärkares prestanda.

2. Ställa in förstärkaren

Ett annat sätt att matcha utgångsimpedansen är genom att justera själva förstärkaren. Vissa RF-förstärkare har justerbara komponenter som gör att du kan finjustera utgångsimpedansen. Detta kan vara ett bra alternativ om du behöver göra små justeringar av impedansen för att uppnå en bättre matchning.

Till exempel har vissa förstärkare justerbara biasinställningar som kan påverka utimpedansen. Genom att justera förspänningen kan du ändra arbetspunkten för förstärkaren och potentiellt förbättra impedansmatchningen. Det är dock viktigt att vara försiktig när du ställer in förstärkaren, eftersom fel justeringar kan göra att förstärkaren fungerar utanför dess specifikationer och potentiellt skada den.

3. Använda en transformator

Transformatorer kan också användas för att matcha impedans. En transformator fungerar genom att ändra spänningen och strömnivåerna mellan två kretsar, vilket effektivt kan ändra impedansen. Till exempel kan en nedtrappningstransformator användas för att reducera impedansen på förstärkarutgången för att matcha en lägre impedansbelastning.

Transformatorer har vissa fördelar jämfört med andra matchningsmetoder. De kan ge isolering mellan förstärkaren och belastningen, vilket kan vara användbart i vissa applikationer. De har också en bred bandbredd, vilket innebär att de kan fungera bra över en rad frekvenser. Transformatorer kan dock vara skrymmande och dyra, särskilt för applikationer med hög effekt.

4. Välja rätt förstärkare

Ett av de enklaste sätten att säkerställa god impedansmatchning är att välja en förstärkare som redan har en utgångsimpedans som är nära impedansen för din belastning. På vårt företag erbjuder vi ett brett utbud av RF-förstärkare med olika utgångsimpedanser för att passa olika applikationer.

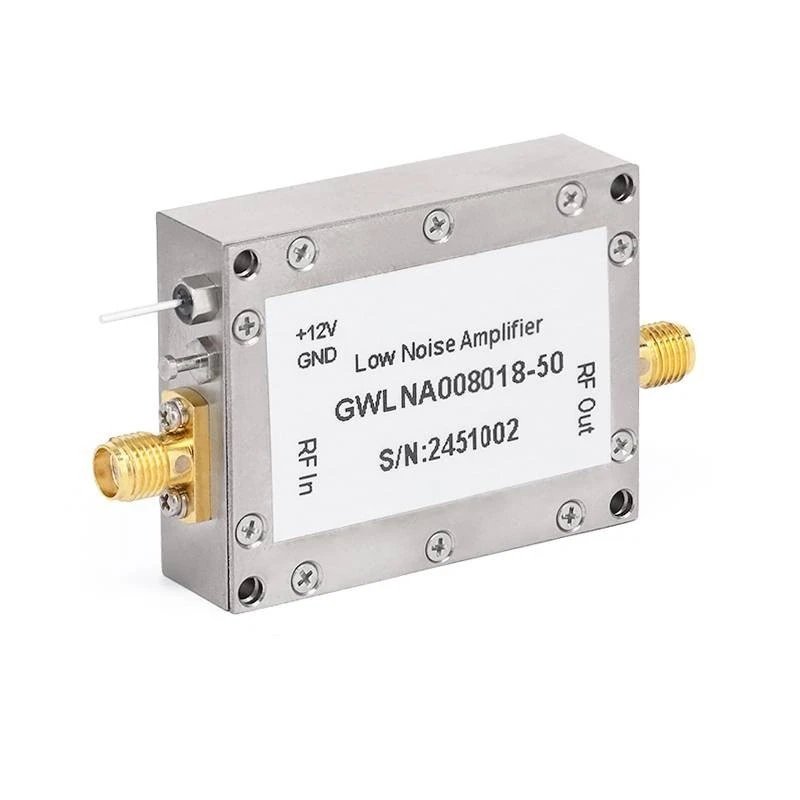

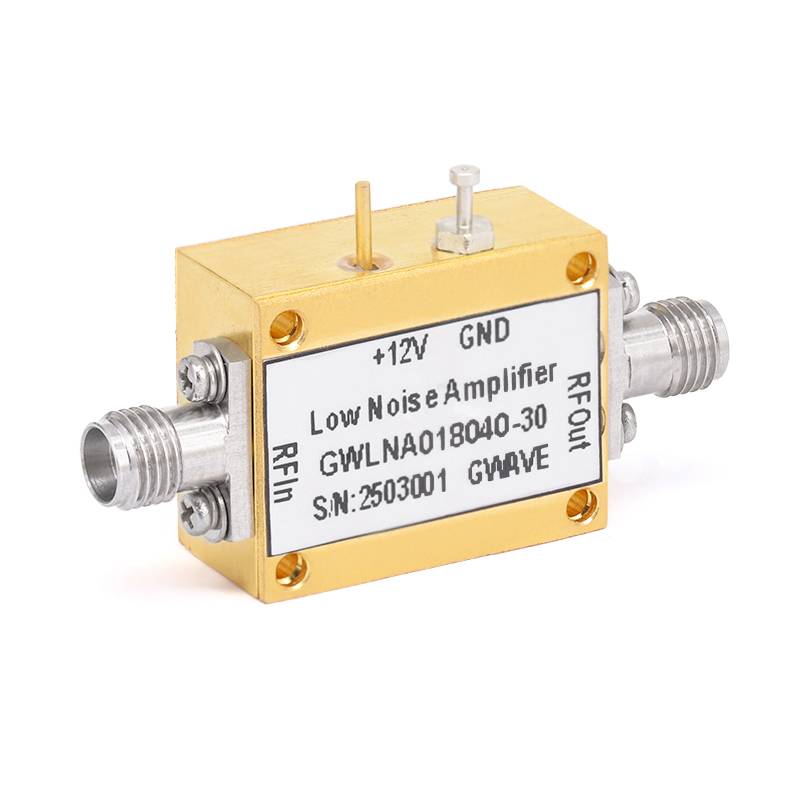

Om du till exempel arbetar med ett projekt som kräver en lågbrusförstärkare med 50 ohm utgångsimpedans, har vi några bra alternativ. Kolla in vår40GHz lågbrusförstärkare,18GHz lågbrusförstärkare, och50GHz lågbrusförstärkare. Dessa förstärkare är designade för att ge utmärkt prestanda och finns med olika utgångsimpedanser för att möta dina behov.

Testning och verifiering

När du har implementerat en metod för att matcha utgångsimpedansen är det viktigt att testa och verifiera resultaten. Du kan använda en nätverksanalysator för att mäta impedansen och reflektionskoefficienten för förstärkaren och belastningen. Reflektionskoefficienten är ett mått på hur mycket av signalen som reflekteras tillbaka från lasten. En låg reflektionskoefficient indikerar en bra impedansmatchning.

Om du upptäcker att impedansmatchningen inte är så bra som du skulle vilja, kan du behöva göra några justeringar av dina matchande nätverks- eller förstärkarinställningar. Det kan ta lite försök och misstag för att få den perfekta matchningen, men det är värt ansträngningen för att säkerställa optimal prestanda för ditt RF-system.

Slutsats

Att matcha utgångsimpedansen för en RF-förstärkare är ett viktigt steg för att säkerställa prestanda och effektivitet hos ditt RF-system. Oavsett om du väljer att använda ett matchande nätverk, ställer in förstärkaren, använder en transformator eller väljer rätt förstärkare från början, finns det flera metoder tillgängliga för att hjälpa dig att uppnå en bra impedansmatchning.

Om du fortfarande har problem med impedansmatchning eller om du letar efter rätt RF-förstärkare för ditt projekt, tveka inte att höra av dig. Vi är här för att hjälpa dig hitta de bästa lösningarna för dina RF-behov. Oavsett om du är en hobby som arbetar med ett litet projekt eller en professionell inom branschen, har vi expertis och produkter för att stödja dig. Så kontakta oss gärna för mer information och för att starta en diskussion om dina krav på RF-förstärkare.

Referenser

• Pozar, DM (2011). Mikrovågsteknik. Wiley.
• Collin, RE (2001). Grunder för mikrovågsteknik. McGraw-Hill.
