Hur testar man prestandan för RF -cirkulatorer?

Att testa RF -cirkulatorernas prestanda är ett avgörande steg för att säkerställa deras kvalitet och tillförlitlighet, särskilt för en leverantör som oss. RF -cirkulatorer är passiva tre - eller fyra portenheter som gör att RF -signaler kan flyta i en specifik riktning, vanligtvis på ett cykliskt sätt. I den här bloggen kommer vi att utforska de olika metoderna och övervägandena för att testa RF -cirkulatorernas prestanda.

Förstå grunderna i RF -cirkulatorer

Innan du fördjupar testmetoderna är det viktigt att ha en klar förståelse för vad RF -cirkulatorer är och hur de fungerar. RF -cirkulatorer är utformade för att isolera olika delar av ett RF -system, förhindra reflektioner och säkerställa effektivt signalflöde. De används ofta i applikationer som radarsystem, trådlösa kommunikationsnätverk och mikrovågsutrustning.

Den grundläggande principen för en RF -cirkulator är baserad på interaktionen mellan magnetfältet och RF -signalen. När en RF -signal kommer in i en port i cirkulatorn riktas den till nästa port i en fördefinierad sekvens. Den här egenskapen gör cirkulatorer användbara för att separera sändning och ta emot vägar i RF -system.

Viktiga prestationsparametrar

Det finns flera viktiga prestandaparametrar som måste testas vid utvärdering av en RF -cirkulator. Dessa parametrar inkluderar insättningsförlust, isolering, returförlust och fasförskjutning.

1. Insättningsförlust
   Insättningsförlust är mängden effekt som går förlorad när en RF -signal passerar genom cirkulatorn. Det mäts vanligtvis i decibel (dB). En låg insättningsförlust är önskvärd eftersom den indikerar att cirkulatorn är effektiv för att överföra RF -signalen. För att mäta införingsförlust används en signalgenerator för att skicka en känd RF -signal till en port i cirkulatorn, och en kraftmätare används för att mäta kraften vid utgångsporten. Skillnaden mellan ingångseffekten och utgångseffekten är införingsförlusten.

2. Isolering
   Isolering är måttet på hur väl cirkulatorn separerar signalerna mellan olika portar. Det mäts också i DB. Hög isolering är viktigt för att förhindra störningar mellan olika delar av RF -systemet. För att mäta isolering appliceras en signal på en port och kraften vid den icke -angränsande porten mäts. Förhållandet mellan ingångseffekten och kraften vid den icke -angränsande porten ger isoleringsvärdet.

3. Returförlust
   Returförlust är ett mått på mängden kraft som återspeglas tillbaka från cirkulatorn. Det är en indikation på hur väl cirkulatorn matchas till impedansen för det anslutna RF -systemet. En hög avkastning är önskvärd eftersom det betyder att mindre makt återspeglas. Returförlust kan mätas med hjälp av en nätverksanalysator, som skickar en sopad RF -signal in i cirkulatorn och mäter den reflekterade signalen.

4. Fasförskjutning
   Fasskift är förändringen i fasen av RF -signalen när den passerar genom cirkulatorn. Det är viktigt i applikationer där signalfasen måste kontrolleras, till exempel i fas -antenner. Fasskift kan mätas med hjälp av en Vector Network Analyzer, som kan mäta både storleken och fasen för RF -signalen.



Testutrustning

För att testa prestandan för RF -cirkulatorer krävs flera typer av utrustning. Dessa inkluderar signalgeneratorer, kraftmätare, nätverksanalysatorer och spektrumanalysatorer.

1. Signalgeneratorer
   Signalgeneratorer används för att generera RF -signaler med specifika frekvenser, amplituder och moduleringsformat. De är viktiga för att testa insättningsförlust och isolering av RF -cirkulatorer. En bra signalgenerator bör ha ett brett frekvensområde, högutgångsstabilitet och ljud med låg fas.

2. Kraftmätare
   Kraftmätare används för att mäta kraften hos RF -signalen. De används i samband med signalgeneratorer för att mäta införingsförlust och isolering. En kraftmätare bör ha en hög noggrannhet och ett brett dynamiskt intervall.

3. Nätverksanalysatorer
   Nätverksanalysatorer är den mest mångsidiga testutrustningen för RF -cirkulatorer. De kan mäta införingsförlust, isolering, returförlust och fasförskjutning samtidigt. En nätverksanalysator skickar en sopad RF -signal in i cirkulatorn och mäter de överförda och reflekterade signalerna vid olika frekvenser. Det kan också visa resultaten i olika format, till exempel Smith -diagram och frekvensresponsplott.

4. Spektrumanalysatorer
   Spektrumanalysatorer används för att analysera frekvensspektrumet för RF -signalen. De kan användas för att upptäcka eventuella oönskade signaler eller harmonier som genereras av cirkulatorn. En spektrumanalysator kan visa kraften hos signalen som en funktion av frekvensen, vilket möjliggör enkel identifiering av eventuella frekvensrelaterade problem.

Testförfaranden

Testningen av RF -cirkulatorer involverar vanligtvis följande steg:

1. Initialinställning
   Innan testet startar måste testutrustningen kalibreras för att säkerställa exakta mätningar. Cirkulatorn bör vara korrekt ansluten till testutrustningen, och systemets impedans bör matchas med cirkulatorens impedans.

2. Insättningsförlustmätning
   En signalgenerator är inställd på en specifik frekvens och amplitud, och signalen skickas in i en port i cirkulatorn. En kraftmätare används för att mäta kraften vid utgångsporten. Insättningsförlusten beräknas genom att subtrahera utgångseffekten från ingångseffekten. Denna mätning upprepas vid olika frekvenser för att erhålla frekvenssvaret för förlustförlust.

3. Isoleringsmätning
   En signal appliceras på en port i cirkulatorn, och kraften vid den icke -angränsande porten mäts med hjälp av en kraftmätare. Isoleringen beräknas som förhållandet mellan ingångseffekten och kraften vid den icke -angränsande porten. I likhet med införingsförlust mäts isolering vid olika frekvenser för att erhålla isoleringsfrekvenssvaret.

4. Returförlustmätning
   En nätverksanalysator används för att mäta returförlusten. Nätverksanalysatorn skickar en sopad RF -signal in i cirkulatorn och den reflekterade signalen mäts. Returförlusten visas på nätverksanalysatorn som en funktion av frekvensen.

5. Fasskiftmätning
   En Vector Network Analyzer används för att mäta fasförskjutningen. Vector Network Analyzer mäter både storleken och fasen för RF -signalen när den passerar genom cirkulatorn. Fasskiftet beräknas som skillnaden i fas mellan ingångs- och utgångssignalerna.

Överväganden för testning

Vid testning av RF -cirkulatorer finns det flera överväganden som måste beaktas.

1. Miljöförhållanden
   Prestandan för RF -cirkulatorer kan påverkas av miljöförhållanden som temperatur, fuktighet och vibrationer. Därför bör testningen utföras under kontrollerade miljöförhållanden för att säkerställa exakta och repeterbara resultat.

2. Kabelförluster
   Kablarna som används för att ansluta cirkulatorn till testutrustningen kan införa förluster och fasförändringar. Dessa förluster bör beaktas vid beräkning av prestationsparametrarna för cirkulatorn. Det rekommenderas att använda kablar av hög kvalitet med låga förluster och stabila fasegenskaper.

3. Testfrekvensområde
   Testfrekvensområdet bör täcka hela driftsfrekvensområdet för cirkulatorn. Detta säkerställer att cirkulatorn presterar bra över sitt avsedda frekvensspektrum.

Slutsats

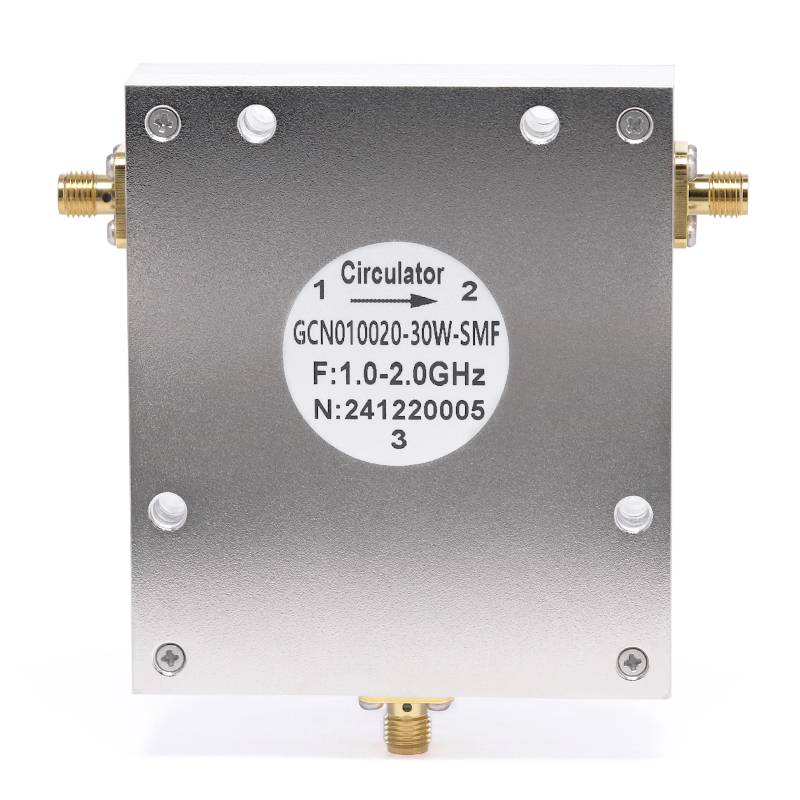

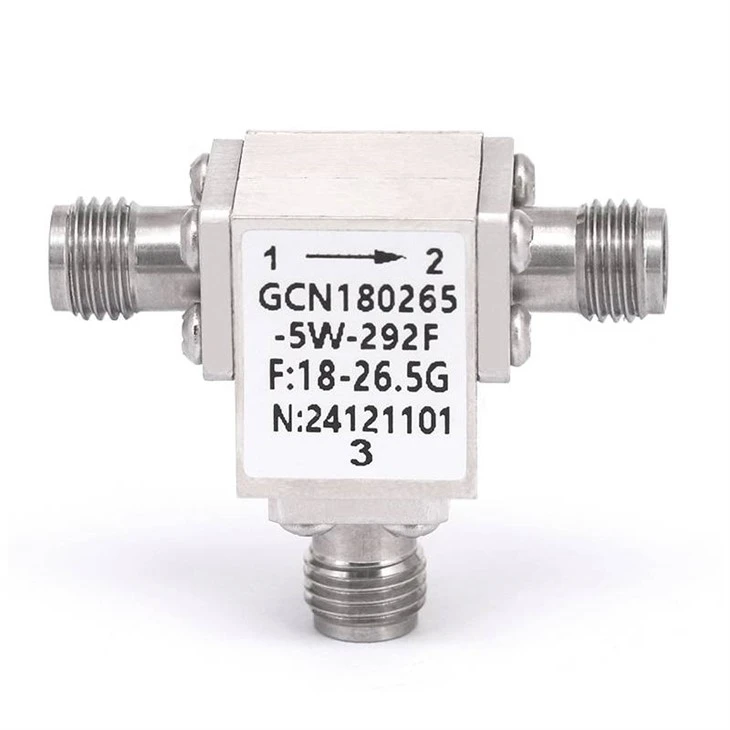

Att testa RF -cirkulatorernas prestanda är en komplex men väsentlig process för att säkerställa deras kvalitet och tillförlitlighet. Genom att mäta viktiga prestationsparametrar som insättningsförlust, isolering, returförlust och fasförskjutning kan vi se till att vårRF koaxialcirkulatoreruppfylla de högsta standarderna. Hos vårt företag är vi engagerade i att tillhandahålla RF -cirkulatorer av hög kvalitet som testas noggrant för att säkerställa optimal prestanda.

Om du behöver RF -cirkulatorer för ditt RF -system inbjuder vi dig att kontakta oss för en upphandlingsdiskussion. Vårt team av experter är redo att hjälpa dig att välja rätt cirkulatorer för din specifika applikation och svara på alla frågor du kan ha.

Referenser

• Pozar, DM (2011). Mikrovågsteknik. Wiley.
• Collin, RE (2001). Grunder för mikrovågsugn. Wiley.
