Hur felsöker jag RF-belastningar?

Felsökning av RF-belastningar kan vara lite av en huvudvärk, men med rätt kunskap kan det vara en hanterbar uppgift. Som leverantör av RF-laddningar har jag sett min beskärda del av problem och har lärt mig några knep genom åren. Låt oss dyka in i hur du kan felsöka RF-belastningar effektivt.

Förstå grunderna för RF-belastningar

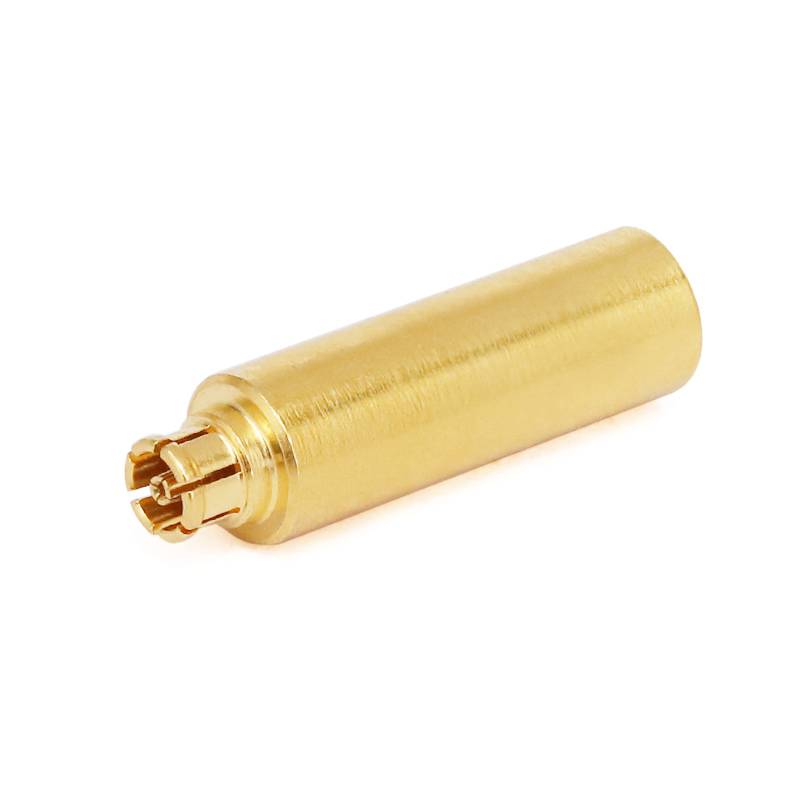

För det första, vad är RF-belastningar? RF-belastningar är enheter som absorberar RF-energi och avleder den som värme. De används i olika applikationer, som att testa sändare, mottagare och annan RF-utrustning. Det finns olika typer av RF-belastningar, som t.exG3PO RF-belastningar,SMA RF-belastningar, ochGPO RF-belastningar. Varje typ har sina egna specifikationer och egenskaper, vilket kan påverka hur de presterar och vilken typ av problem de kan stöta på.

Visuell inspektion

Det första steget i felsökning av RF-belastning är en visuell inspektion. Ta en ordentlig titt på själva lasten. Kontrollera om det finns några fysiska skador, som sprickor, bucklor eller lösa anslutningar. En skadad RF-belastning kan orsaka alla möjliga problem, såsom dålig impedansmatchning eller till och med fullständigt fel.

Titta på kontakterna. Är de rena och fria från korrosion? Korroderade kontakter kan leda till signalförlust och felaktiga mätningar. Om du ser någon korrosion kan du prova att rengöra kontakterna med en lämplig kontaktrengörare. Se till att följa tillverkarens instruktioner när du använder rengöringsprodukter.

Kontrollera också kabeln som är ansluten till RF-belastningen. Leta efter tecken på slitage, som slitna ledningar eller skadad isolering. En felaktig kabel kan leda till störningar och störningar i systemet, vilket gör det svårt att få exakta avläsningar.

Impedanstestning

En av de viktigaste aspekterna av en RF-belastning är dess impedans. Impedans är ett mått på hur belastningen motstår flödet av RF-energi. De flesta RF-laster är konstruerade för att ha en specifik impedans, vanligtvis 50 ohm. Om belastningens impedans är avstängd kan det orsaka reflektioner och stående vågor, vilket kan påverka prestandan hos ditt RF-system.

För att testa impedansen för en RF-belastning behöver du en impedansanalysator eller en nätverksanalysator. Dessa är specialiserade delar av utrustning som kan mäta impedansen hos en enhet över en rad frekvenser. Anslut analysatorn till RF-belastningen och följ instruktionerna för att utföra mätningen.

Om den uppmätta impedansen skiljer sig väsentligt från det angivna värdet kan det vara problem med belastningen. Det kan bero på ett tillverkningsfel, fysisk skada eller ett problem med kontakterna. I vissa fall kan du kanske justera belastningen för att korrigera impedansen, men i andra fall kan du behöva byta ut belastningen.

Krafthantering

En annan viktig faktor att ta hänsyn till är RF-lastens effekthanteringskapacitet. Varje RF-belastning har en maximal effekt, vilket indikerar den maximala mängden RF-effekt som den säkert kan avleda. Om du försöker driva lasten med en effektnivå som är högre än dess klassificering, kan den överhettas och misslyckas.

För att kontrollera om strömhanteringen är ett problem måste du känna till effektnivån för RF-signalen som appliceras på lasten. Du kan använda en effektmätare för att mäta effekten. Jämför den uppmätta effekten med den maximala märkeffekten för RF-belastningen.

Om effektnivån är nära eller överstiger märkvärdet måste du vidta åtgärder. Du kan antingen minska effekten på RF-signalen eller använda en last med högre effekt. Överhettning kan inte bara skada lasten utan också utgöra en säkerhetsrisk, så det är viktigt att åtgärda detta problem så snart som möjligt.

Frekvenssvar

RF-belastningar är designade för att fungera över ett specifikt frekvensområde. Om du använder belastningen utanför dess specificerade frekvensområde kanske den inte fungerar som förväntat. Frekvenssvaret för en RF-last beskriver hur dess prestanda förändras med frekvensen.

För att testa frekvenssvaret kan du använda en spektrumanalysator eller en nätverksanalysator. Dessa verktyg kan mäta amplituden och fasen för RF-signalen vid olika frekvenser. Rita resultaten på en graf för att se hur belastningen beter sig över frekvensområdet.

Om frekvenssvaret inte är plant eller om det finns betydande variationer kan det tyda på ett problem med belastningen. Det kan bero på ett konstruktionsfel, ett tillverkningsfel eller störningar från andra komponenter i systemet. I vissa fall kanske du kan kompensera för frekvenssvarsproblemen genom att använda ytterligare filtrerings- eller utjämningstekniker.

Signalintegritet

Vid felsökning av RF-belastningar är det också viktigt att ta hänsyn till signalintegriteten. En bra RF-belastning bör inte införa någon betydande distorsion eller brus i signalen. För att kontrollera signalintegriteten kan du använda en signalgenerator och ett oscilloskop.

Generera en känd RF-signal och applicera den på RF-belastningen. Använd sedan oscilloskopet för att mäta utsignalen. Jämför utsignalen med ingångssignalen. Leta efter tecken på distorsion, såsom förändringar i amplitud, fas eller vågform.

Om du märker någon betydande distorsion kan det bero på ett problem med RF-belastningen. Det kan orsakas av icke-linjäritet i belastningen, dålig impedansmatchning eller störningar från andra källor. Du kan behöva undersöka orsaken till förvrängningen ytterligare och vidta lämpliga åtgärder.

Temperaturtestning

Temperaturen kan ha en betydande inverkan på prestandan hos en RF-belastning. När belastningen avleder RF-energi som värme, kan dess temperatur stiga. Om temperaturen blir för hög kan det påverka belastningens impedans, effekthantering och frekvenssvar.

För att testa temperaturen på en RF-last kan du använda en infraröd termometer eller ett termoelement. Mät temperaturen på lasten medan den är i drift. Jämför den uppmätta temperaturen med den maximala driftstemperaturen som anges av tillverkaren.

Om temperaturen närmar sig eller överstiger maxgränsen måste du förbättra kylningen av lasten. Du kan använda en kylfläns eller en kylfläkt för att avleda värmen. I vissa fall kan du behöva minska effekten på RF-signalen för att förhindra överhettning.

Kalibrering

Regelbunden kalibrering är avgörande för att bibehålla noggrannheten hos en RF-belastning. Med tiden kan prestandan hos en RF-belastning förändras på grund av faktorer som åldrande, temperaturvariationer och miljöförhållanden. Kalibrering säkerställer att belastningen fortfarande presterar inom dess specificerade tolerans.

De flesta RF-belastningar måste kalibreras med jämna mellanrum, vanligtvis en gång om året eller enligt tillverkarens rekommendationer. För att kalibrera en RF-belastning måste du skicka den till ett kalibreringslaboratorium. Laboratoriet kommer att använda specialutrustning för att mäta lastens prestanda och justera den vid behov för att få tillbaka den inom den specificerade toleransen.

Slutsats

Felsökning av RF-belastningar kan vara en komplex process, men genom att följa dessa steg kan du identifiera och lösa många vanliga problem. Kom ihåg att börja med en visuell inspektion och sedan gå vidare till att testa impedans, effekthantering, frekvenssvar, signalintegritet och temperatur. Regelbunden kalibrering är också viktig för att säkerställa belastningens noggrannhet.

Om du fortfarande har problem med att felsöka din RF-belastning eller om du behöver en ny RF-belastning för din applikation, tveka inte att höra av dig. Som leverantör av RF-laster har vi ett brett utbud av högkvalitativa RF-laster, inklusiveG3PO RF-belastningar,SMA RF-belastningar, ochGPO RF-belastningar. Vi kan hjälpa dig att hitta rätt last för dina behov och ge dig det stöd du behöver för att hålla ditt RF-system igång smidigt. Kontakta oss idag för att diskutera dina krav och starta upphandlingsprocessen.
