Vilka är fördelarna och nackdelarna med Klass A RF-förstärkare?

Hej där! Som leverantör av RF-förstärkare har jag sysslat med dessa fiffiga enheter ett bra tag. Idag ska jag dyka in i världen av klass A RF-förstärkare och prata om deras fördelar och nackdelar.

Låt oss börja med det som är bra - fördelarna med Klass A RF-förstärkare. För det första erbjuder de utmärkt linjäritet. Linjäritet är en stor sak i RF-förstärkare eftersom det betyder att utsignalen är en korrekt återgivning av insignalen. Det är med andra ord väldigt lite förvrängning. Detta är superviktigt i applikationer där signaltrohet är avgörande, som i avancerade ljudsystem eller vissa typer av kommunikationssystem. Till exempel, om du försöker sända en komplex radiosignal med många olika frekvenser, kommer en klass A-förstärkare att se till att alla dessa frekvenser kommer ut i andra änden utan att bli förvirrad.

En annan bra sak med Klass A RF-förstärkare är deras låga övertonsdistorsion. Övertoner är oönskade frekvenser som är multiplar av den ursprungliga signalfrekvensen. När du har mycket harmonisk distorsion kan det orsaka störningar med andra signaler i samma frekvensområde. Klass A-förstärkare håller dessa övertoner till ett minimum, vilket är ett stort plus i trånga RF-miljöer.

Klass A-förstärkare har också en relativt enkel design. Jämfört med vissa andra klasser av RF-förstärkare är de lättare att förstå och bygga. Denna enkelhet kan leda till lägre utvecklingskostnader och kortare designcykler. Om du är en småskalig tillverkare eller en hobbyist kan detta vara en verklig fördel. Du behöver inte vara raketforskare för att få igång en klass A-förstärkare.

Låt oss nu prata om frekvenssvaret. Klass A RF-förstärkare har vanligtvis en bred och platt frekvensrespons. Detta innebär att de kan förstärka signaler över ett brett spektrum av frekvenser utan betydande förlust i förstärkning. Oavsett om du arbetar med lågfrekventa RF-signaler eller högfrekventa, kan en klass A-förstärkare hantera dem ganska bra. Till exempel vår18GHz lågbrusförstärkareär designade för att dra fördel av den breda frekvensresponsen hos klass A-förstärkare för att ge utmärkt prestanda i 18GHz-området.

Men som all teknik är klass A RF-förstärkare inte bara solsken och regnbågar. Det finns några betydande nackdelar som du måste vara medveten om.

En av de största nackdelarna är deras låga effektivitet. Klass A-förstärkare är kända för att vara effektsugna. De arbetar med den aktiva enheten (vanligtvis en transistor) som leder hela tiden, även när det inte finns någon insignal. Denna konstanta ledning gör att mycket kraft går till spillo som värme. Faktum är att i en klass A-förstärkare är den maximala teoretiska effektiviteten bara 50 %, men i verkliga tillämpningar är den ofta mycket lägre, ibland runt 20 – 30 %. Detta är ett stort problem i batteridrivna enheter eller i applikationer där strömförbrukning är en kritisk faktor. Om du till exempel bygger en bärbar RF-enhet kan den höga strömförbrukningen för en klass A-förstärkare snabbt tömma batteriet, vilket minskar enhetens körtid.

Värmen som genereras av klass A-förstärkare är inte bara en fråga om strömförbrukning; det är också en tillförlitlighetsfråga. Överdriven värme kan göra att komponenterna i förstärkaren försämras med tiden, vilket leder till en kortare livslängd och oftare fel. Du måste investera i bra värmesänkande lösningar för att hålla förstärkaren sval, vilket ökar systemets totala kostnad och komplexitet.

En annan nackdel är den begränsade uteffekten. Klass A-förstärkare är inte väl lämpade för applikationer med hög effekt. På grund av deras låga verkningsgrad och värmeavledningsproblem är det svårt att pressa en klass A-förstärkare för att leverera en stor mängd effekt. Om du behöver förstärka en signal till en mycket hög effektnivå, kanske du måste titta på andra klasser av förstärkare, som Klass B eller Klass C.

När det gäller kostnad, medan designen av klass A-förstärkare är relativt enkel, kan den totala kostnaden fortfarande vara hög. Behovet av högkvalitativa komponenter för att säkerställa god linjäritet och låg distorsion, tillsammans med kostnaden för värmesänkande lösningar, kan öka. Detta kan göra klass A-förstärkare mindre attraktiva för kostnadskänsliga applikationer.

Låt oss också prata om storleken. På grund av kraven på kylflänsar och behovet av större strömförsörjning för att klara den höga strömförbrukningen, tenderar klass A-förstärkare att vara skrymmande än andra typer av förstärkare. Detta kan vara ett problem i applikationer där utrymmet är begränsat, till exempel i vissa typer av mobila enheter eller kompakta RF-system.

Nu, även med dessa nackdelar, finns det fortfarande många situationer där Klass A RF-förstärkare lyser. Till exempel, i applikationer där signalkvaliteten är högsta prioritet, som i viss vetenskaplig forskningsutrustning eller avancerade ljudsystem, uppväger fördelarna med linjäritet och låg distorsion nackdelarna med låg effektivitet och höga kostnader.

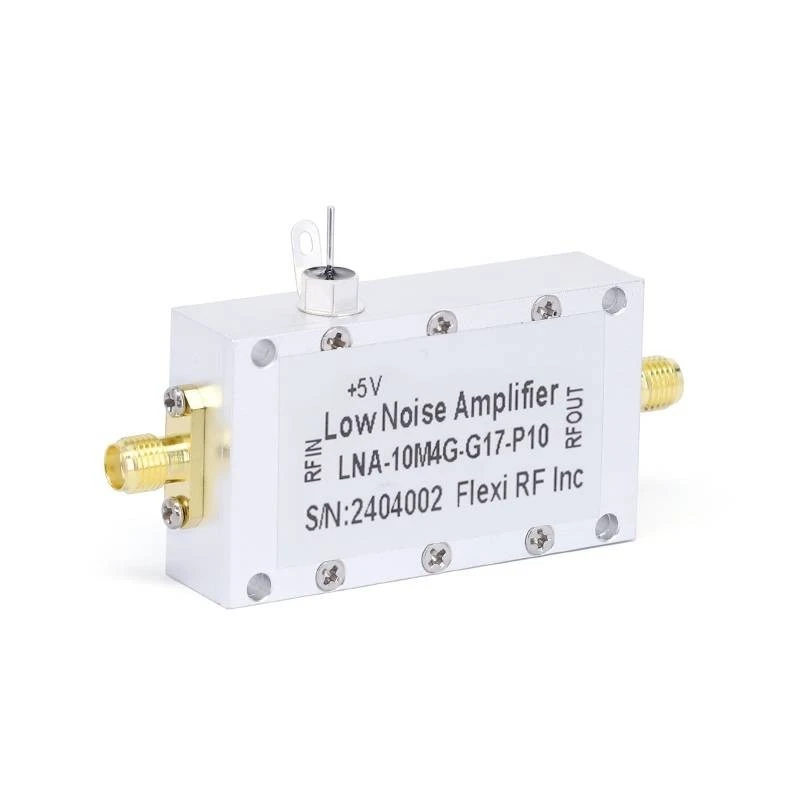

Om du är intresserad av våra RF-förstärkare erbjuder vi också90GHz lågbrusförstärkareoch170GHz lågbrusförstärkare. Dessa produkter är designade för att möta de specifika behoven hos högfrekvensapplikationer, och drar fördel av de unika egenskaperna hos klass A-förstärkare samtidigt som de försöker mildra några av nackdelarna.

Så om du är på marknaden för RF-förstärkare och funderar på klass A-förstärkare, är det viktigt att noga väga för- och nackdelar. Tänk på dina specifika applikationskrav, såsom strömförbrukning, signalkvalitet och kostnad. Om du har några frågor eller vill diskutera dina behov ytterligare, tveka inte att höra av dig. Vi är här för att hjälpa dig att hitta den bästa RF-förstärkarlösningen för ditt projekt. Oavsett om du är en storskalig tillverkare eller en liten hobbyist, har vi expertis och produkter för att möta dina behov. Låt oss inleda ett samtal och se hur vi kan arbeta tillsammans för att hitta rätt RF-förstärkare för din situation.

Referenser

• "RF Amplifier Design" av Chris Bowick
• "Mikrovågsteknik" av David M. Pozar
