Vilka är tillämpningarna för distribuerade element-RF-isolatorer?

Distribuerade element RF-isolatorer är viktiga komponenter i moderna radiofrekvenssystem (RF) och spelar en avgörande roll för signalhantering och -skydd. Som leverantör av RF-isolatorer har vi bevittnat de olika och ständigt växande tillämpningarna av dessa enheter inom olika industrier. I det här blogginlägget kommer vi att fördjupa oss i de olika tillämpningarna av distribuerade element RF-isolatorer, och lyfta fram deras betydelse och fördelar.

1. Telekommunikationssystem

Telekommunikation är en av de viktigaste sektorerna som är starkt beroende av RF-isolatorer. I trådlösa kommunikationsnätverk som cellulära nätverk, används distribuerade element RF-isolatorer vid utgången av effektförstärkare (PA). Huvudsyftet är att skydda PA från reflektioner. När en signal sänds från PA till antennen kan eventuell impedansfelanpassning längs överföringsvägen orsaka att en del av signalen reflekteras tillbaka mot PA. Dessa reflektioner kan orsaka instabilitet, ökad strömförbrukning och till och med skada på PA.

RF-isolatorer tillåter framåtsignalen att passera igenom med minimal förlust samtidigt som den absorberar och försvinner den reflekterade signalen. Till exempel, i en 5G-basstation, där högeffekts- och högfrekventa signaler är vanliga,26,5 GHz RF koaxialisolatorerär ofta anställda. Dessa isolatorer säkerställer effektiv och stabil drift av effektförstärkarna, förbättrar basstationens övergripande prestanda och förbättrar kvaliteten på den trådlösa kommunikationen.

Förutom basstationer används även RF-isolatorer i mobila enheter. I smartphones hjälper de till att optimera prestandan hos RF-frontmodulen. Genom att isolera de olika RF-komponenterna, såsom sändaren och mottagaren, förhindrar isolatorerna störningar och förbättrar signal-till-brusförhållandet, vilket leder till bättre samtalskvalitet och snabbare dataöverföringshastigheter.

2. Radarsystem

Radarsystem är ett annat område där distribuerade element RF-isolatorer används i stor utsträckning. Radar fungerar genom att sända ut elektromagnetiska vågor och analysera reflektioner från föremål för att upptäcka deras närvaro, position och hastighet. I radarsändare placeras RF-isolatorer mellan högeffektsändaren och antennen. Detta för att skydda sändaren från de högeffektssignaler som kan reflekteras tillbaka från antennen på grund av impedansfel eller närvaron av starka mål nära radarn.

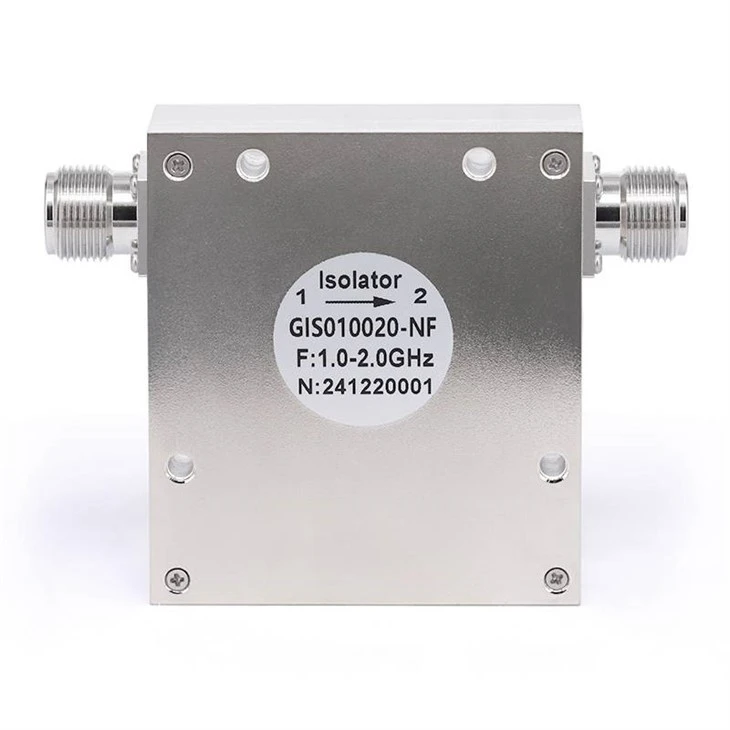

Till exempel, i militära radarsystem som arbetar vid höga frekvenser,18GHz RF koaxialisolatoreranvänds ofta. Dessa isolatorer hjälper till att upprätthålla stabiliteten hos radarsändaren, vilket säkerställer noggrann detektering och spårning av mål. I civila tillämpningar som flygledningsradar och väderradar spelar RF-isolatorer också en viktig roll för att säkerställa tillförlitlig drift av systemet.

3. Satellitkommunikation

Satellitkommunikationssystem är mycket känsliga och kräver exakt signalkontroll. Distribuerade element RF-isolatorer används i både satellitnyttolasten och de markbaserade kommunikationsstationerna. I satellitens nyttolast används isolatorer för att skydda RF-komponenterna från reflektioner och störningar. Rymdmiljön är hård och alla fel i RF-systemet kan leda till en betydande förlust av kommunikationskapacitet.

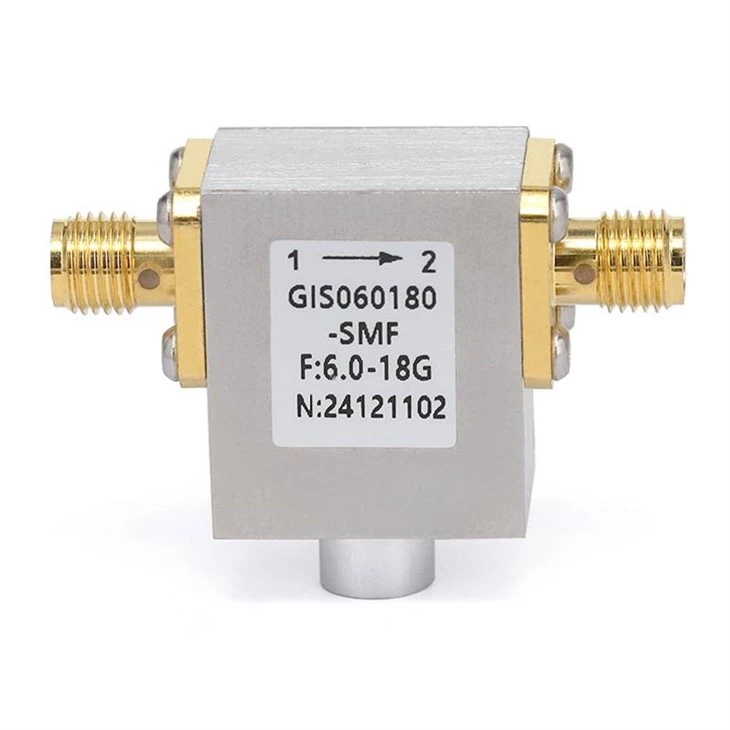

På markbaserade stationer hjälper RF-isolatorer till att optimera signalöverföringen och mottagningen mellan stationen och satelliten. Till exempel, i ett satellit-TV-sändningssystem,6GHz RF koaxialisolatorerkan användas för att säkerställa högkvalitativ överföring av TV-signaler från markstationen till satelliten och sedan till slutanvändarnas mottagare.

4. Test- och mätutrustning

Inom området test och mätning är RF-isolatorer viktiga för korrekta och tillförlitliga mätningar. När du testar RF-komponenter eller -system är det avgörande att isolera testutrustningen från enheten som testas (DUT) för att förhindra reflektioner och störningar. RF-isolatorer kan användas för att skapa en enkelriktad signalväg, vilket säkerställer att testsignalerna inte påverkas av reflektionerna från DUT.

Till exempel, i en nätverksanalysator, kan en RF-isolator användas för att förbättra noggrannheten i mätningen av spridningsparametrarna (S - parametrar) för en RF-anordning. Genom att isolera källan från belastningen minskar isolatorn de mätfel som orsakas av reflektionerna, vilket ger mer exakta och repeterbara testresultat.

5. Medicinsk utrustning

Medicinsk utrustning som använder RF-teknik drar också nytta av användningen av distribuerade element RF-isolatorer. I vissa medicinska avbildningsenheter, såsom magnetisk resonansavbildning (MRI)-system, används RF-isolatorer för att skydda RF-sändarna och -mottagarna från reflektioner. Dessa isolatorer hjälper till att säkerställa stabiliteten och noggrannheten hos RF-signalerna som används i bildbehandlingsprocessen, vilket leder till medicinska bilder av hög kvalitet.

Dessutom, i vissa RF-baserade medicinska behandlingsanordningar, såsom radiofrekvensablationssystem (RFA), används RF-isolatorer för att kontrollera strömflödet och skydda strömförsörjningen och andra komponenter från skador orsakade av reflektioner. Detta säkerställer säker och effektiv drift av de medicinska behandlingsanordningarna.

6. Industriell och vetenskaplig forskning

Inom industriell och vetenskaplig forskning används RF-isolatorer i olika RF-relaterade experiment och tillämpningar. Till exempel i partikelacceleratorer används RF-isolatorer för att styra RF-effektfördelningen och skydda RF-källorna från reflektioner. Dessa isolatorer hjälper till att säkerställa en stabil drift av acceleratorn, vilket är avgörande för att utföra fysikexperiment med hög energi.

I industriella RF-uppvärmningsapplikationer, såsom plastsvetsning och livsmedelsbearbetning, används RF-isolatorer för att skydda RF-generatorerna från reflektioner som orsakas av belastningen. Detta förbättrar effektiviteten och tillförlitligheten för RF-uppvärmningsprocessen.

Som leverantör av RF-isolatorer förstår vi vikten av dessa enheter i olika applikationer. Vårt företag erbjuder ett brett utbud av högkvalitativa RF-isolatorer, inklusive26,5 GHz RF koaxialisolatorer,6GHz RF koaxialisolatorer, och18GHz RF koaxialisolatorer. Våra produkter är designade för att möta de stränga kraven från olika branscher, ger utmärkt isoleringsprestanda, låga insticksförluster och hög effekthanteringskapacitet.

Om du är i behov av RF-isolatorer för din specifika applikation inbjuder vi dig att kontakta oss för upphandling och vidare diskussioner. Vårt team av experter är redo att ge dig professionella råd och lösningar för att möta dina RF-behov.

Referenser

• Pozar, DM (2011). Microwave Engineering (4:e upplagan). Wiley.
• Collin, RE (1992). Foundations for Microwave Engineering (2nd ed.). McGraw - Hill.
