Vilka är skillnaderna mellan monolitiska och hybrida RF-cirkulatorer?

Inom radiofrekvenstekniken (RF) spelar cirkulatorer en avgörande roll för att hantera flödet av RF-signaler. De är passiva icke-ömsesidiga enheter som tillåter signaler att färdas i en specifik riktning runt portar. Två vanliga typer av RF-cirkulatorer är monolitiska och hybridcirkulatorer. Som leverantör av RF-cirkulationspumpar har jag bevittnat de unika egenskaperna och tillämpningarna för dessa två typer, och i den här bloggen kommer jag att fördjupa mig i deras skillnader.

1. Strukturell design

Monolitiska RF-cirkulatorer

Monolitiska RF-cirkulatorer är byggda som en enda integrerad enhet. Kärnkomponenterna, såsom ferritmaterialet, mikrostrip- eller striplinekretsar och magnetiska strukturer, tillverkas på ett enda substrat. Denna konstruktion i ett stycke erbjuder flera fördelar. För det första ger det en hög nivå av mekanisk stabilitet. Eftersom alla komponenter är en del av en enda struktur är det mindre risk för felinställning eller mekaniska fel på grund av yttre vibrationer eller stötar.

För det andra gör den kompakta designen av monolitiska cirkulationspumpar dem idealiska för applikationer där utrymmet är litet. Till exempel, i kommunikationsenheter med liten formfaktor som handhållna radioapparater eller miniatyrradarsystem, kan den monolitiska cirkulatorn enkelt integreras i det begränsade tillgängliga utrymmet.

Hybrid RF Cirkulatorer

Hybrid RF-cirkulatorer, å andra sidan, är konstruerade genom att kombinera flera diskreta komponenter. Dessa komponenter kan inkludera separata ferritelement, kontakter och kretskort. Den modulära karaktären hos hybridcirkulatorer möjliggör större flexibilitet i designen. Ingenjörer kan välja olika typer av ferritmaterial, kontakter och kretskonfigurationer baserat på applikationens specifika krav.

Denna modularitet har dock också vissa nackdelar. De flera komponenterna måste monteras noggrant, vilket ökar risken för felinställning. En liten snedställning under monteringsprocessen kan avsevärt försämra cirkulatorns prestanda, såsom ökad insättningsförlust eller minskad isolering.

2. Prestandaegenskaper

Insättningsförlust

Insättningsförlust är en kritisk prestandaparameter för RF-cirkulatorer, eftersom den representerar mängden signaleffekt som går förlorad när signalen passerar genom cirkulatorn. Monolitiska cirkulatorer har generellt lägre insättningsförluster jämfört med hybridcirkulatorer. Den integrerade designen av monolitiska cirkulatorer minskar antalet gränssnitt och diskontinuiteter i signalvägen, vilket resulterar i mindre signaldämpning.

I applikationer där signalstyrkan är avgörande, såsom i högeffekts RF-sändare, kan den lägre insättningsförlusten för monolitiska cirkulatorer hjälpa till att bibehålla integriteten hos den sända signalen. Till exempel, i ett satellitkommunikationssystem kan en monolitisk cirkulator säkerställa att RF-signalen med hög effekt från sändaren når antennen med minimal förlust.

Hybridcirkulatorer kan, på grund av sin diskreta komponentkonstruktion, ha högre införingsförluster. Gränssnitten mellan olika komponenter kan orsaka reflektioner och signalspridning, vilket leder till ytterligare strömförlust. Med noggrann design och val av högkvalitativa komponenter kan dock insättningsförlusten för hybridcirkulatorer minimeras till en acceptabel nivå för många tillämpningar.

Isolering

Isolering är ett annat viktigt prestandamått som mäter cirkulatorns förmåga att förhindra signaler från att läcka mellan icke-intilliggande portar. Monolitiska cirkulatorer erbjuder vanligtvis god isoleringsprestanda. Den integrerade strukturen hjälper till att begränsa magnetfälten och minska kopplingen mellan portarna.

I ett kommunikationssystem är hög isolering väsentlig för att förhindra störningar mellan olika signalvägar. Till exempel, i ett transceiversystem måste cirkulatorn isolera sändaren från mottagaren för att undvika självstörning. Monolitiska cirkulatorer kan effektivt uppnå denna isolering, vilket säkerställer att transceivern fungerar korrekt.

Hybridcirkulatorer kan också ge hög isolering, men det kräver mer noggrann design och inställning. De diskreta komponenterna måste arrangeras och optimeras för att minimera kopplingen mellan portarna. I vissa fall kan ytterligare skärmnings- eller filtreringskomponenter krävas för att förbättra isoleringsprestandan hos hybridcirkulatorer.

Frekvenssvar

Monolitiska cirkulationspumpar har ofta en mer begränsad frekvensgång jämfört med hybridcirkulatorer. Den integrerade designen av monolitiska cirkulatorer är optimerad för ett specifikt frekvensområde under tillverkningsprocessen. När den väl är tillverkad kan det vara utmanande att modifiera frekvenssvaret för en monolitisk cirkulator.

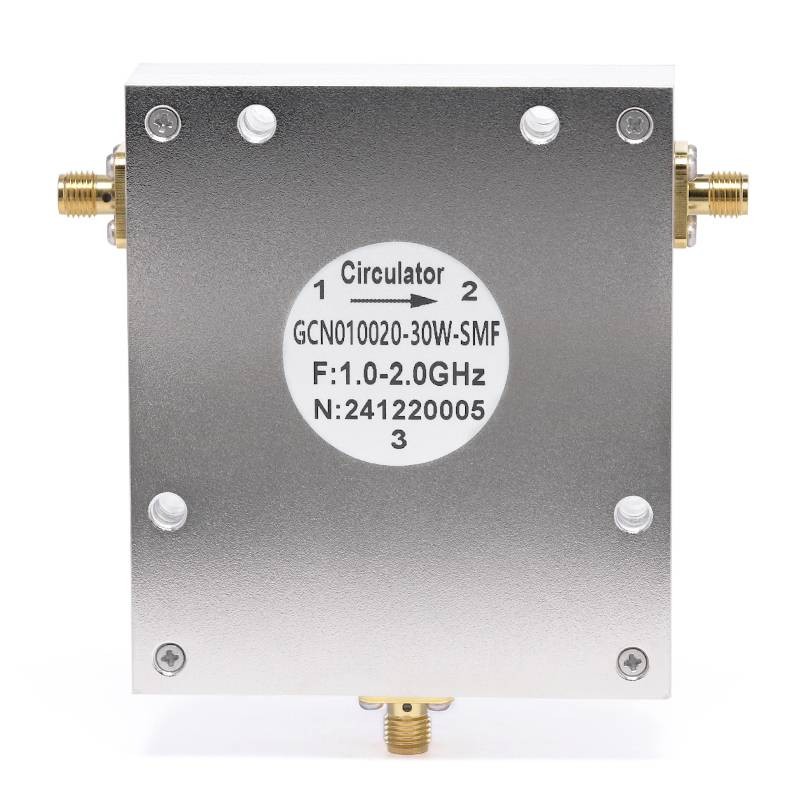

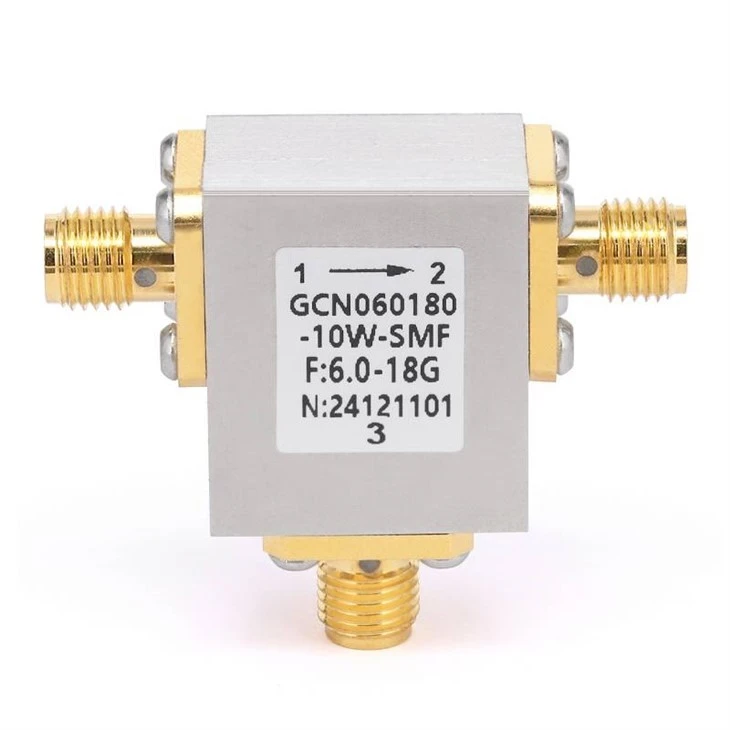

Hybridcirkulatorer, med sin modulära design, erbjuder större flexibilitet i frekvensgång. Ingenjörer kan välja olika ferritmaterial och kretskonfigurationer för att uppnå ett bredare frekvensområde. Till exempel, om en applikation kräver en cirkulator för att fungera över ett brett frekvensband, kan en hybrid cirkulator konstrueras för att uppfylla detta krav. Vi erbjuder en mängd olika cirkulationspumpar med olika frekvensområden, som t.ex26,5 GHz RF koaxialcirkulatorer,40GHz RF koaxialcirkulatorer, och18GHz RF koaxialcirkulatorer.

3. Kostnads- och tillverkningsöverväganden

Kosta

Monolitiska cirkulationspumpar är i allmänhet dyrare att tillverka än hybridcirkulatorer. Tillverkningsprocessen av monolitiska cirkulatorer involverar avancerade halvledartillverkningstekniker, såsom fotolitografi och tunnfilmsavsättning. Dessa processer kräver specialiserad utrustning och renrumsmiljöer, vilket ökar produktionskostnaden.

Hybridcirkulatorer, som består av diskreta komponenter, kan vara mer kostnadseffektiva. Komponenterna kan hämtas från olika leverantörer och monteringsprocessen är relativt enkel. Detta gör hybridcirkulationspumpar till ett mer attraktivt alternativ för kostnadskänsliga applikationer.

Tillverkningskomplexitet

Tillverkningen av monolitiska cirkulationspumpar är en komplex och mycket specialiserad process. Det kräver exakt kontroll av tillverkningsparametrarna för att säkerställa en konsekvent prestanda hos cirkulatorerna. Varje avvikelse i tillverkningsprocessen kan leda till betydande variationer i prestandan hos de monolitiska cirkulatorerna.

Hybridcirkulatorer, även om de kräver noggrann montering, har en relativt lägre tillverkningskomplexitet. De diskreta komponenterna kan enkelt testas och bytas ut vid behov under monteringsprocessen. Detta möjliggör mer flexibilitet i tillverkningsprocessen och kan minska produktionstiden.

4. Ansökningar

Monolitiska RF-cirkulatorer

Monolitiska RF-cirkulatorer används ofta i applikationer där hög prestanda, kompakt storlek och tillförlitlighet krävs. I militära och rymdtillämpningar, såsom radarsystem och kommunikationssatelliter, föredras monolitiska cirkulatorer på grund av deras utmärkta prestanda och höga tillförlitlighet. Den kompakta storleken på monolitiska cirkulatorer gör dem också lämpliga för användning i bärbara kommunikationsenheter och miniatyriserade RF-system.

Hybrid RF Cirkulatorer

Hybrid RF-cirkulatorer hittar breda tillämpningar i kommersiella kommunikationssystem, såsom cellulära basstationer och Wi-Fi-routrar. Kostnadseffektiviteten och flexibiliteten i design gör dem till ett populärt val för dessa applikationer. Dessutom, i forsknings- och utvecklingsprojekt där frekvenskraven kan ändras, kan hybridcirkulationspumpar enkelt modifieras för att möta de nya kraven.

Slutsats

Sammanfattningsvis har monolitiska och hybrida RF-cirkulatorer distinkta skillnader i termer av strukturell design, prestandaegenskaper, kostnad och tillämpningar. Monolitiska cirkulationspumpar erbjuder hög prestanda, kompakt storlek och hög tillförlitlighet men kommer med en högre kostnad och begränsad frekvensflexibilitet. Hybridcirkulatorer, å andra sidan, ger större designflexibilitet, kostnadseffektivitet och bredare frekvensrespons på bekostnad av potentiellt lägre prestanda och högre monteringskomplexitet.

Som leverantör av RF-cirkulationspumpar förstår vi våra kunders olika behov. Oavsett om du behöver en högpresterande monolitisk cirkulationspump för en kritisk tillämpning eller en kostnadseffektiv hybridcirkulator för ett kommersiellt projekt, kan vi erbjuda dig den rätta lösningen. Om du är intresserad av våra RF-cirkulatorer eller har några specifika krav för ditt projekt, är du välkommen att kontakta oss för en detaljerad diskussion och upphandlingsförhandling.

Referenser

• Pozar, DM (2011). Microwave Engineering (4:e upplagan). Wiley.
• Collin, RE (2001). Foundations for Microwave Engineering (2nd ed.). Wiley.
• Bahl, IJ, & Bhartia, P. (1988). Mikrovågs-solid state-kretsdesign. Wiley.
