Vilka är nyckelparametrarna för RF-isolatorer?

Hej där! Som leverantör av RF-isolatorer har jag fått många frågor på sistone om nyckelparametrarna för dessa fiffiga enheter. Så jag tänkte att jag skulle ta ett par minuter att bryta ner det åt dig.

Låt oss börja med grunderna. En RF-isolator är en enhet med två portar som gör att RF-signaler kan passera i en riktning samtidigt som de blockeras i motsatt riktning. Det är som en enkelriktad gata för radiofrekvenssignaler. Dessa isolatorer är avgörande i många RF-system, eftersom de hjälper till att förhindra signalreflektioner och skyddar känslig utrustning från skador.

Låt oss nu dyka in i nyckelparametrarna du behöver tänka på när du väljer en RF-isolator.

Frekvensintervall

Frekvensområdet är en av de viktigaste parametrarna för en RF-isolator. Den bestämmer frekvensområdet som isolatorn kan hantera effektivt. Olika tillämpningar kräver olika frekvensområden. Till exempel, i ett mobilkommunikationssystem kan du behöva en isolator som kan fungera i intervallet 800 MHz - 2,5 GHz. Å andra sidan, för satellitkommunikation, kan du titta på mycket högre frekvenser, som 20 GHz eller mer.

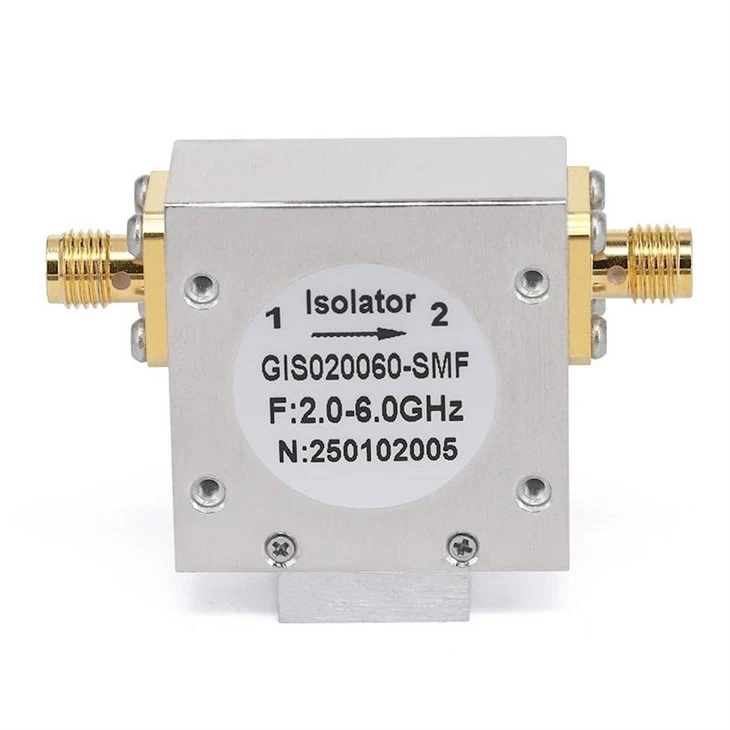

Vi erbjuder ett brett utbud av RF-isolatorer med olika frekvensområden. Till exempel vår26,5 GHz RF koaxialisolatorerär designade för att hantera högfrekventa signaler med precision. Om du arbetar med ett projekt som kräver ett lägre frekvensområde, vår6GHz RF koaxialisolatorerkanske passar bättre. Och för mellanfrekvenser, vår18GHz RF koaxialisolatorerkan vara lösningen du letar efter.

Insättningsförlust

Insättningsförlust är en annan kritisk parameter. Det är mängden signaleffekt som går förlorad när RF-signalen passerar genom isolatorn. I en idealisk värld skulle vi vilja ha noll insättningsförlust, men i verkligheten finns det alltid någon förlust. En lägre insättningsförlust innebär att mer av signaleffekten överförs genom isolatorn, vilket generellt är bättre för ditt systems prestanda.

Vanligtvis mäts insättningsförlust i decibel (dB). För de flesta applikationer anses en insättningsförlust på mindre än 0,5 dB vara bra. Men i vissa högpresterande system kan du behöva en isolator med ännu lägre insättningsförlust, som 0,2 dB eller mindre. När du väljer en isolator, se till att kontrollera insättningsförlustspecifikationen och jämföra den med dina systemkrav.

Isolering

Isolering är måttet på hur väl isolatorn blockerar signalen i motsatt riktning. Det mäts också i dB. Ett högre isoleringsvärde gör att isolatorn är bättre på att förhindra signalreflektioner och störningar.

Till exempel, om en isolator har en isolering på 20 dB betyder det att signaleffekten i backriktningen reduceras med en faktor 100 jämfört med framåtriktningen. I många RF-system räcker det med en isolering på 20 - 30 dB. Men i applikationer där det finns en hög risk för signalstörningar kan du behöva en isolator med ännu högre isolering, som 40 dB eller mer.

Krafthantering

Effekthantering avser den maximala mängden RF-effekt som isolatorn kan hantera utan att skadas. Detta är en viktig parameter, särskilt i högeffekts RF-system. Om du överskrider isolatorns effekthanteringskapacitet kan det leda till överhettning, prestandaförsämring eller till och med permanent skada.

Effekthanteringskapaciteten hos en isolator beror på flera faktorer, inklusive dess design, material och kylmekanism. När du väljer en isolator, se till att välja en med en effekthanteringskapacitet som är högre än den maximala effektnivån i ditt system.

VSWR (Voltage Standing Wave Ratio)

VSWR är ett mått på hur väl isolatorn är anpassad till RF-systemets impedans. En låg VSWR indikerar en bra impedansmatchning, vilket innebär att mer av signaleffekten överförs genom isolatorn och mindre reflekteras tillbaka.

En VSWR på 1:1 är idealisk, men i praktiken är det svårt att uppnå. De flesta RF-isolatorer har en VSWR på cirka 1,2:1 till 1,5:1. En högre VSWR kan leda till ökad insättningsförlust och signalreflektioner, vilket kan försämra prestandan hos ditt RF-system.

Temperaturområde

Temperaturintervallet är det temperaturintervall där isolatorn kan arbeta effektivt. Olika applikationer har olika temperaturkrav. Till exempel i utomhusapplikationer kan isolatorn behöva arbeta inom ett brett temperaturområde, från -40°C till +85°C.

När du väljer en isolator, se till att kontrollera temperaturintervallsspecifikationen och se till att den uppfyller kraven för din applikation. Vissa isolatorer är designade för att fungera i extrema temperaturer, medan andra är mer lämpade för inomhus eller kontrollerade miljöer.

Fasförskjutning

Fasförskjutning är förändringen i RF-signalens fas när den passerar genom isolatorn. I vissa applikationer, som fasstyrda arrayantenner, måste fasförskjutningen av isolatorn kontrolleras noggrant. En stabil och förutsägbar fasförskjutning är viktig för att upprätthålla en korrekt funktion av RF-systemet.

De flesta RF-isolatorer har en relativt liten fasförskjutning, men det är fortfarande något att överväga, särskilt i applikationer där fasnoggrannheten är kritisk.

Paketstorlek och montering

Förpackningsstorleken och monteringsmöjligheterna för isolatorn är också viktiga överväganden. Beroende på din applikation kan du behöva en liten, kompakt isolator som enkelt kan integreras i ett kretskort (PCB). Eller så kanske du behöver en större isolator med en specifik monteringsmekanism för ett rackmonterat RF-system.

Vi erbjuder en mängd olika paketstorlekar och monteringsalternativ för att möta våra kunders olika behov. Oavsett om du behöver en ytmonterad isolator för ett PCB eller en flänsmonterad isolator för ett racksystem, har vi dig täckt.

Kosta

Sist men inte minst är kostnaden alltid en faktor. Kostnaden för en RF-isolator beror på flera faktorer, inklusive dess prestandaparametrar, frekvensområde, effekthanteringskapacitet och varumärke. Även om det är viktigt att få bästa möjliga prestanda för pengarna, måste du också balansera kostnaden med din budget.

När du jämför olika isolatorer, se till att ta hänsyn till det totala värdet. En något dyrare isolator med bättre prestandaparametrar kan spara pengar på lång sikt genom att minska behovet av ytterligare komponenter eller systemuppgraderingar.

Så där har du det - nyckelparametrarna för RF-isolatorer. När du väljer en RF-isolator för din applikation, se till att noga överväga dessa parametrar och välj den som bäst uppfyller dina krav.

Om du fortfarande inte är säker på vilken RF-isolator som är rätt för dig, eller om du har några andra frågor, tveka inte att höra av dig. Vi är här för att hjälpa dig att hitta den perfekta lösningen för ditt RF-system. Oavsett om du är ett litet nystartat företag eller ett stort företag, har vi expertis och produkter för att möta dina behov. Kontakta oss idag för att starta upphandlingsprocessen och låt oss arbeta tillsammans för att ta ditt RF-system till nästa nivå!

Referenser

• Pozar, DM (2011). Microwave Engineering (4:e upplagan). Wiley.
• Collin, RE (2001). Foundations for Microwave Engineering (2nd ed.). Wiley.
