Vilka är de viktigaste prestationsparametrarna för RF -förstärkare?

RF -förstärkare är avgörande komponenter i ett brett utbud av trådlösa kommunikationssystem, radarsystem och andra RF -applikationer. Som en RF -förstärkare leverantör är det viktigt att förstå de viktigaste prestandaparametrarna för RF -förstärkare för att tillhandahålla produkter av hög kvalitet och tillgodose våra kunders olika behov. I den här bloggen kommer vi att utforska de viktigaste prestationsparametrarna som definierar RF -förstärkares egenskaper och kapacitet.

Få

Förstärkning är kanske den mest grundläggande parametern för en RF -förstärkare. Det representerar förhållandet mellan utgångseffekten och förstärkarens ingångseffekt. Förstärkning uttrycks vanligtvis i decibel (DB). En högre förstärkning innebär att förstärkaren kan öka insignalens kraft mer effektivt. Till exempel, om en förstärkare har en förstärkning på 20 dB, betyder det att utgångseffekten är 100 gånger större än ingångseffekten (eftersom (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in}), och när (g = 20) db, (p_ {out}/p_ {in} = 10^{20/10})

Förstärkningen av en RF -förstärkare är inte konstant över alla frekvenser. Den har vanligtvis ett frekvens - beroende svar, som beskrivs av frekvenskurvan för förstärkning. Förstärkarens bandbredd är det frekvensområde som förstärkningen förblir inom ett specifikt värde, vanligtvis inom 3 dB från den maximala förstärkningen. En breda bandbreddförstärkare är önskvärd i applikationer där ett stort antal frekvenser måste förstärkas, till exempel i bredbandskommunikationssystem.

Bullerfigur

Bullerfigur är en annan kritisk parameter för RF -förstärkare, särskilt i applikationer där signal -till -brusförhållandet (SNR) är av yttersta vikt. Bullerfiguren för en förstärkare definieras som förhållandet mellan ingången SNR och utgångs -SNR. Det kvantifierar hur mycket förstärkaren försämrar SNR för insignalen. En lägre brusfigur indikerar att förstärkaren lägger till mindre brus till signalen.

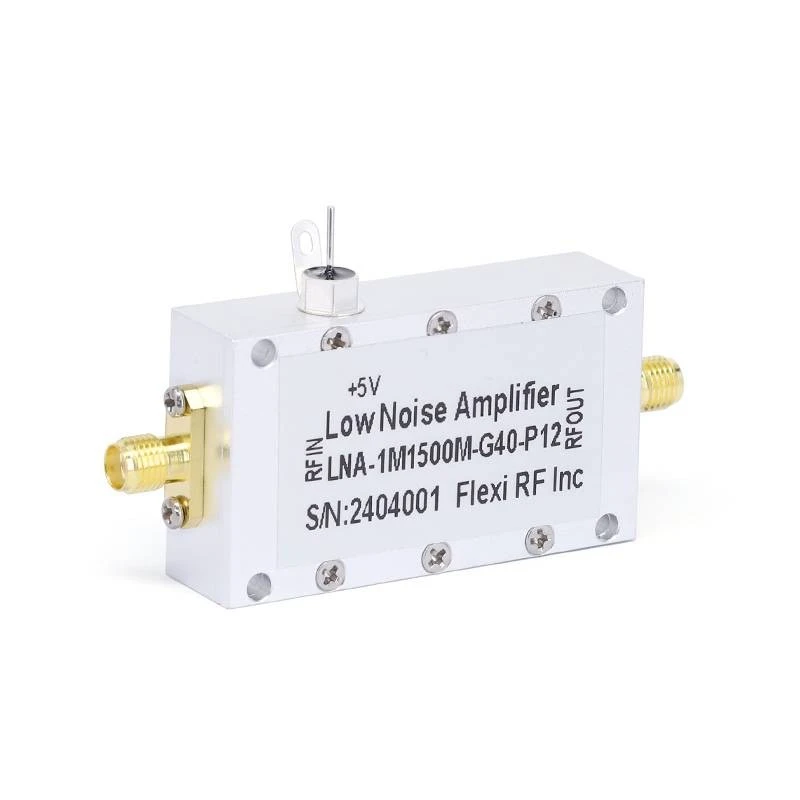

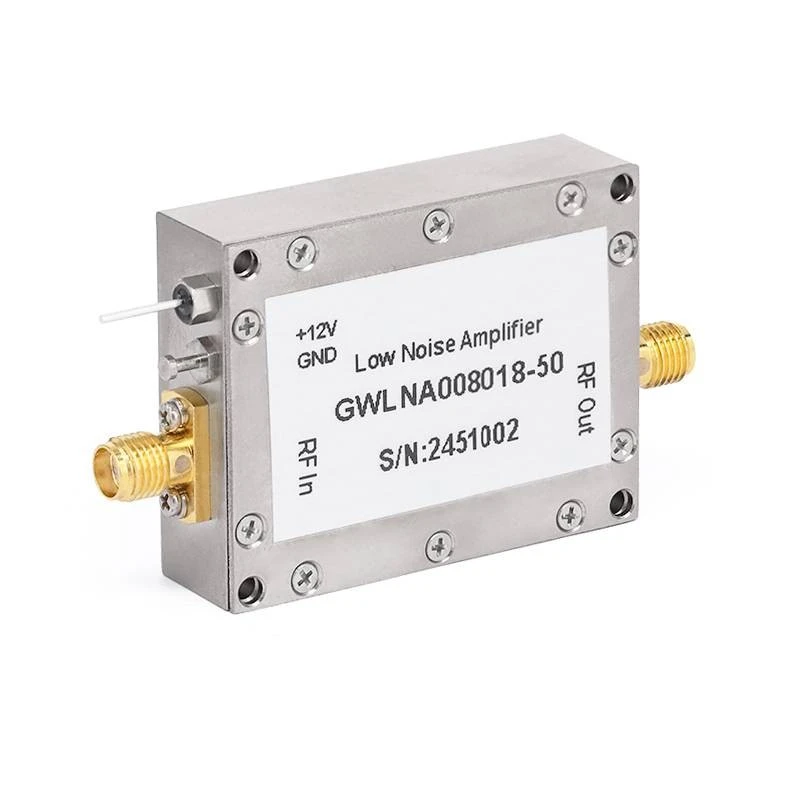

I många RF -system, till exempel mottagare i trådlös kommunikation och radarsystem, är den främre förstärkaren ofta enLåga brusförstärkare(LNA). LNA är utformade för att ha mycket låga brussiffror, vanligtvis i intervallet 1 - 3 dB. Genom att använda ett LNA i framsidan kan systemets totala brusprestanda förbättras avsevärt, vilket möjliggör bättre upptäckt och mottagning av svaga signaler.

Utgångseffekt

Utgångseffekten för en RF -förstärkare är den effektnivå som förstärkaren kan leverera till lasten. Det finns flera viktiga utgångseffektspecifikationer, inklusive mättnadsutgångseffekten ((p_ {sat})) och 1 - dB -kompressionspunkten ((p_ {1db})).

Mättnadsutgångseffekten är den maximala utgångseffekten som förstärkaren kan producera. Utöver denna punkt kommer ökad ingångseffekt inte att resultera i en proportionell ökning av utgångseffekten, och förstärkaren kommer in i mättnadsområdet där förstärkningen börjar minska avsevärt.

Den 1 - dB -kompressionspunkten är den utgångseffektnivå vid vilken förstärkarens förstärkning sjunker med 1 dB från dess linjära förstärkningsvärde. Det är en viktig specifikation eftersom den indikerar början av icke -linearitet i förstärkaren. I många applikationer drivs förstärkare under (p_ {1db}) för att säkerställa linjär drift och minimera snedvridningen av signalen.

Linearitet

Linearitet är ett mått på hur väl en förstärkare kan förstärka en signal utan att införa distorsion. Icke -linearitet i en förstärkare kan orsaka intermoduleringsförvrängning (IMD), vilket resulterar i generering av ytterligare frekvenskomponenter som inte finns i den ursprungliga insignalen. Dessa oönskade frekvenskomponenter kan störa andra signaler i systemet och försämra den totala prestandan.

Två viktiga parametrar för att mäta linearitet är den tredje - Order Intercept Point (IP3) och den andra - Order Intercept -punkten (IP2). IP3 är en teoretisk punkt där den tredje - ordningens intermoduleringsprodukter korsar varandra med den grundläggande utgångseffekten i en tomt av utgångseffekt kontra ingångseffekt. Ett högre IP3 -värde indikerar bättre linearitet och lägre IMD. På liknande sätt är IP2 relaterad till de andra - ordningsintermoduleringsprodukterna.

Input och utgångsimpedans

Inmatnings- och utgångsimpedansen för en RF -förstärkare är viktiga för korrekt matchning med källan respektive lasten. Impedansmatchning är avgörande för att säkerställa maximal kraftöverföring mellan förstärkaren och de anslutna komponenterna.

I de flesta RF -system är standardimpedansen 50 ohm. En förstärkare med en ingångsimpedans på 50 ohm kan enkelt anslutas till en 50 -ohm -källa, såsom en transmissionslinje eller en signalgenerator, utan betydande reflektion av signalen. På liknande sätt möjliggör en utgångsimpedans på 50 ohm effektiv kraftöverföring till en 50 -ohm -belastning, såsom en antenn eller en annan RF -komponent.

Power tillagd effektivitet (PAE)

Effekt effektivitet är ett mått på hur effektivt en RF -förstärkare omvandlar DC -effekt till RF -utgångseffekt. Det definieras som förhållandet mellan RF -utgångseffekten minus RF -ingångseffekten till DC -effekten som konsumeras av förstärkaren.

PAE är ett viktigt övervägande, särskilt i batteridrivna RF -system eller i applikationer där strömförbrukningen måste minimeras. Högeffektivitetsförstärkare kan minska systemets totala effektförbrukning, förlänga batteritiden och också minska kraven på värmeavledningen. I mobila kommunikationsenheter är till exempel kraftförstärkare med höga PAE viktiga för att förbättra batteriets prestanda och minska den termiska spänningen på enheten.

Få planhet

Gain Flatness hänvisar till variationen i förstärkning över ett specifikt frekvensband. En förstärkare med god förstärkning har en relativt konstant förstärkning över driftsfrekvensområdet. Detta är viktigt i applikationer där en enhetlig förstärkning av signalen krävs, till exempel i bredbandskommunikationssystem och test- och mätutrustning.

Förstärkningsflatheten specificeras vanligtvis som den maximala avvikelsen för förstärkningen från dess genomsnittliga värde inom det angivna frekvensbandet. Till exempel innebär en förstärkningsspecifikation på ± 0,5 dB att förstärkarens förstärkning inte kommer att avvika mer än 0,5 dB från dess genomsnittliga vinstvärde över hela driftsfrekvensområdet.

Fasbrus

Fasbrus är ett mått på en RF -förstärkare för kortvarig frekvensstabilitet. Det orsakas av slumpmässiga fluktuationer i fasen av utsignalen. Fasbrus kan försämra prestandan för RF -system, särskilt i applikationer som frekvenssyntes, radar och kommunikationssystem som förlitar sig på korrekt frekvens och fasinformation.

I frekvens - Synthesizer -applikationer krävs lågfasbrus för att generera stabila och rena frekvenssignaler. Högfasbrus kan resultera i spektral spridning av signalen, vilket kan orsaka störningar med andra signaler i systemet och minska den totala prestanda för kommunikations- eller radarsystemet.

Isolering

Isolering är en parameter som mäter graden av elektrisk separering mellan olika portar för en RF -förstärkare, såsom ingångs- och utgångsportar. God isolering mellan ingångs- och utgångsportarna är viktigt för att förhindra feedback och självsvängning i förstärkaren.

I multi -stegförstärkare eller i förstärkare med flera ingångs- och utgångsportar krävs hög isolering för att säkerställa att signalerna i olika portar inte stör varandra. Isolering uttrycks vanligtvis i decibel, och ett högre isoleringsvärde indikerar bättre elektrisk separering mellan portarna.

Temperaturstabilitet

Prestanda för RF -förstärkare kan påverkas av temperaturvariationer. Temperaturstabilitet är ett mått på hur väl förstärkaren bibehåller sina prestandaparametrar, såsom förstärkning, brussiffror och utgångseffekt, över ett brett temperaturområde.

I många applikationer krävs RF -förstärkare för att arbeta under hårda miljöförhållanden där temperaturen kan variera avsevärt. Förstärkare med god temperaturstabilitet är utformade för att kompensera för temperaturen - beroende förändringar i deras prestanda, vilket säkerställer tillförlitlig drift över hela temperaturområdet.

Slutsats

Som RF -förstärkare leverantör förstår vi vikten av dessa viktiga prestationsparametrar för att tillgodose våra kunders olika behov. Genom att noggrant designa och tillverka förstärkare med optimerade prestanda när det gäller förstärkning, brussiffror, utgångseffekt, linearitet och andra parametrar kan vi tillhandahålla högkvalitativa RF -förstärkare för ett brett utbud av applikationer.
