Vad är frekvensområdet för RF-belastningar?

Inom radiofrekvenstekniken (RF) spelar RF-belastningar en avgörande roll. Som en dedikerad leverantör av RF-belastningar har jag haft förmånen att fördjupa mig i dessa komponenters krångligheter, särskilt när det kommer till deras frekvensområden. Att förstå frekvensområdet för RF-belastningar är viktigt för olika applikationer, från telekommunikation till flyg. I den här bloggen kommer jag att utforska frekvensområdena för olika typer av RF-belastningar och deras betydelse i moderna RF-system.

Grunderna för RF-belastningar

Innan vi dyker in i frekvensområdena, låt oss kortfattat förstå vad RF-belastningar är. RF-laster är passiva komponenter utformade för att absorbera RF-energi utan att reflektera den tillbaka in i systemet. De används för att avsluta transmissionsledningar, som dummylaster för testning och i en mängd andra applikationer där kontrollerad absorption av RF-effekt krävs.

Frekvensområdets betydelse

Frekvensområdet för en RF-last bestämmer dess tillämpbarhet i olika RF-system. Olika applikationer fungerar vid olika frekvenser och att använda en RF-belastning med ett lämpligt frekvensområde är avgörande för optimal prestanda. Till exempel kommer en belastning som används i en cellulär basstation att behöva täcka de frekvensband som används av det cellulära nätverket, medan en belastning som används i ett satellitkommunikationssystem kommer att behöva fungera vid mycket högre frekvenser.

Vanliga typer av RF-belastningar och deras frekvensområden

N RF-belastningar

N RF-belastningaranvänds ofta i många RF-tillämpningar på grund av sin robusta design och relativt breda frekvensområde. Dessa belastningar täcker vanligtvis frekvenser från DC (0 Hz) upp till 18 GHz. N-kontakten, som vanligtvis används med dessa belastningar, är känd för sin hållbarhet och förmåga att hantera höga effektnivåer. Detta gör N RF-belastningar lämpliga för applikationer som radarsystem, trådlösa kommunikationsbasstationer och test- och mätutrustning.

Det breda frekvensområdet för N RF-belastningar gör att de kan användas i en mängd olika system som arbetar med olika frekvenser. Till exempel, i ett radarsystem kan belastningen användas för att avsluta transmissionsledningen och absorbera eventuell oönskad RF-energi. I en basstation för trådlös kommunikation kan den användas för att testa RF-systemets prestanda.

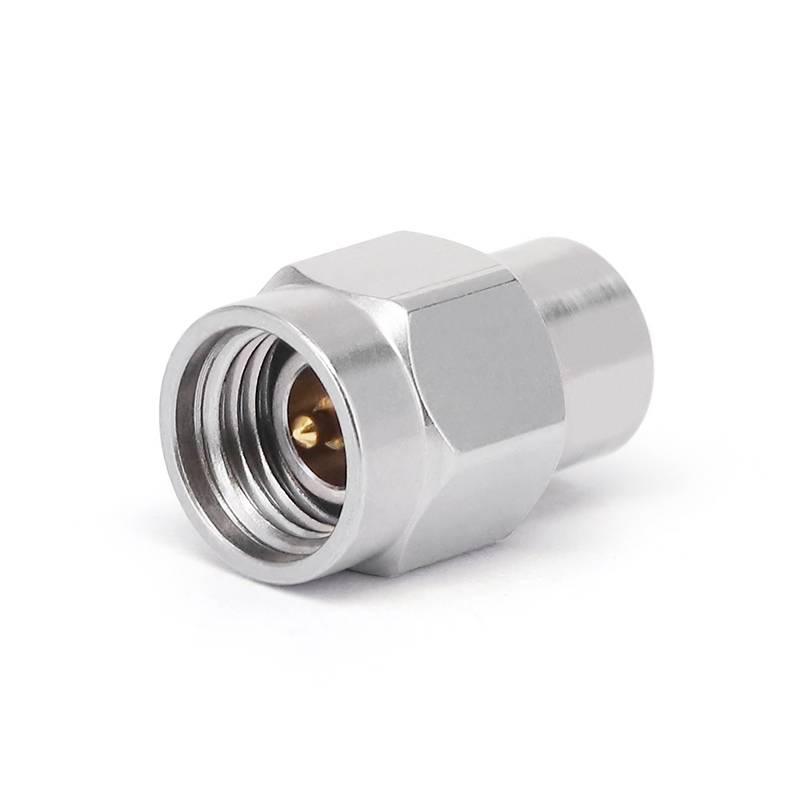

3,5 mm RF-belastningar

3,5 mm RF-belastningarär designade för högfrekventa applikationer. De erbjuder utmärkt prestanda i frekvensområdet från DC till 34 GHz. 3,5 mm-kontakten är en precisionskontakt som ger låga införingsförluster och hög returförlust, vilket gör den idealisk för applikationer där högfrekvent noggrannhet krävs.

Dessa belastningar används vanligtvis i mikrovågs- ​​och millimetervågsystem, såsom satellitkommunikation, höghastighetsdataöverföring och mikrovågstestutrustning. Inom satellitkommunikation tillåter högfrekvensområdet på 3,5 mm RF-belastningar dem att hantera de frekvenser som används för satellit upplänk och nedlänk. Vid höghastighetsdataöverföring kan de användas för att avsluta överföringsledningarna och säkerställa signalintegritet.

SMA RF-belastningar

SMA RF-belastningarär en av de mest populära typerna av RF-laster på grund av sin kompakta storlek och breda tillgänglighet. De täcker vanligtvis frekvenser från DC till 18 GHz. SMA-kontakten är en liten kontakt som används ofta i RF- och mikrovågskretsar.

SMA RF-laster används i en mängd olika applikationer, inklusive trådlösa enheter, RF-moduler och test- och mätningsinställningar. I trådlösa enheter, såsom smartphones och Wi-Fi-routrar, kan SMA RF-belastningar användas för att avsluta RF-portarna och förhindra signalreflektioner. I test- och mätningsuppsättningar kan de användas för att simulera olika belastningsförhållanden och testa prestandan hos RF-komponenter.

Faktorer som påverkar frekvensområdet

Flera faktorer kan påverka frekvensområdet för en RF-last. En av huvudfaktorerna är utformningen av själva lasten. Materialen som används, belastningens geometri och typen av kontakt spelar alla en roll för att bestämma frekvenssvaret. Till exempel kommer en belastning med en mer exakt kopplingskonstruktion i allmänhet att ha ett bättre frekvenssvar vid högre frekvenser.

En annan faktor är tillverkningsprocessen. Högkvalitativa tillverkningsprocesser kan säkerställa att lasten har konsekvent prestanda över hela frekvensområdet. Eventuella variationer i tillverkningsprocessen kan leda till avvikelser i frekvensgången, vilket kan påverka RF-systemets prestanda.

Vikten av att välja rätt frekvensområde

Att välja rätt frekvensområde för en RF-belastning är avgörande för RF-systemets övergripande prestanda. Om lastens frekvensområde är för snävt kanske den inte kan hantera de frekvenser som används i systemet, vilket leder till signalreflektioner och dålig prestanda. Å andra sidan, om frekvensområdet är för brett, kanske det inte ger optimal prestanda vid de specifika frekvenserna av intresse.

Till exempel, om en belastning med ett frekvensområde på 0 - 10 GHz används i ett system som arbetar vid 20 GHz, kommer belastningen inte att kunna absorbera RF-energin effektivt, och det kommer att bli betydande signalreflektioner. Detta kan leda till störningar, minskad signalstyrka och generell försämring av systemets prestanda.

Anpassa RF-belastningar för specifika frekvensområden

Som leverantör av RF-laster förstår vi att olika kunder kan ha specifika krav på frekvensområdet för sina RF-laster. Det är därför vi erbjuder skräddarsydda RF-laster för att möta dessa unika behov. Vårt team av experter kan arbeta med kunder för att designa och tillverka RF-laster med exakt det frekvensområde som krävs för deras applikationer.

Oavsett om det är en belastning för ett specialiserat radarsystem som arbetar på en specifik frekvens eller en belastning för ett höghastighets dataöverföringssystem, har vi expertis och resurser för att leverera högkvalitativa RF-laster med önskat frekvensområde.

Slutsats

Sammanfattningsvis är frekvensområdet för RF-belastningar en kritisk parameter som bestämmer deras tillämpbarhet i olika RF-system. Olika typer av RF-belastningar, såsom N RF-belastningar, 3,5 mm RF-belastningar och SMA RF-belastningar, har olika frekvensområden för att passa olika applikationer. Att förstå frekvensområdets krav för ditt RF-system och välja rätt belastning är avgörande för optimal prestanda.

Om du är på marknaden för RF-laster och behöver hjälp med att välja rätt frekvensområde för din applikation, eller om du har specifika krav på specialanpassade RF-laster, tveka inte att kontakta oss. Vårt team av experter är redo att hjälpa dig att hitta den perfekta RF-lastlösningen för dina behov.

Referenser

• Pozar, DM (2011). Mikrovågsteknik. Wiley.
• Collin, RE (2001). Grunder för mikrovågsteknik. Wiley.
