Vad är impedansmatchningen av RF -cirkulatorer?

Vad är impedansmatchningen av RF -cirkulatorer? Låt oss gräva in i det här ämnet så delar jag lite insikter som en RF -cirkulatorleverantör.

Först och främst, låt oss förstå vad en RF -cirkulator är. En RF -cirkulator är en passiv enhet som har flera portar. Det gör att RF -signaler kan flyta i en specifik riktning, vanligtvis från en port till nästa i ett cirkulärt mönster. Det används ofta i olika RF -system som radar, trådlös kommunikation och satellitsystem.

Nu är impedansmatchning ett avgörande koncept när det gäller RF -cirkulatorer. Impedans är i princip oppositionen som en krets presenterar flödet av en växlande ström. I RF -system talar vi vanligtvis om karakteristisk impedans, vilket är ett konstant värde för en viss överföringslinje eller komponent. För de flesta RF -system är standardkarakteristisk impedans 50 ohm.

Varför matchar impedans så viktigt för RF -cirkulatorer? Föreställ dig att du försöker överföra vatten från ett rör till ett annat. Om rörets diametrar är mycket olika kommer det att finnas mycket turbulens och vatten kommer att slösas bort. På samma sätt, i ett RF -system, om källans, källan, cirkulatorn och lasten inte matchas, kommer det inte att finnas signalreflektioner. Dessa reflektioner kan orsaka en hel massa problem. De kan minska kraftöverföringseffektiviteten, snedvrida signalen och till och med skada komponenterna i systemet.

Let's say we have an RF source connected to port 1 of a circulator, and a load connected to port 2. If the impedance of the source, the circulator, and the load are all matched (usually to 50 ohms), the RF signal will flow smoothly from port 1 to port 2. But if there's an impedance mismatch, part of the signal will bounce back from the load to port 2 and then to port 3 (due to the circulator's directional property). Detta minskar inte bara kraften som når lasten utan kan också orsaka störningar i systemet.

Det finns flera sätt att uppnå impedansmatchning för RF -cirkulatorer. En vanlig metod är att använda matchande nätverk. Dessa består vanligtvis av induktorer, kondensatorer och motstånd. Värdena på dessa komponenter väljs noggrant för att justera källans impedans eller lasten för att matcha cirkulatorens impedans. Till exempel kan ett enkelt nätverk av matchning av L -typ användas för att omvandla impedansen för en belastning till önskat värde.

En annan viktig aspekt är mätningen av impedans. Vi använder specialiserade instrument som nätverksanalysatorer för att mäta impedansen för RF -cirkulatorn och de anslutna komponenterna. En nätverksanalysator kan ge detaljerad information om spridningsparametrarna (S - parametrarna) för cirkulatorn. S11 -parametern ger till exempel en indikation på reflektionskoefficienten i port 1. Ett lågt S11 -värde innebär att det finns mindre reflektion i port 1, vilket är ett tecken på god impedansmatchning.

Som en RF -cirkulatorleverantör ägnar vi mycket uppmärksamhet åt impedansmatchning under tillverkningsprocessen. Vi använder material av hög kvalitet och avancerade tillverkningstekniker för att säkerställa att våra cirkulatorer har konsekventa impedansegenskaper. Vi tillhandahåller också detaljerade datablad för våra produkter, som innehåller information om impedansen och andra viktiga parametrar.

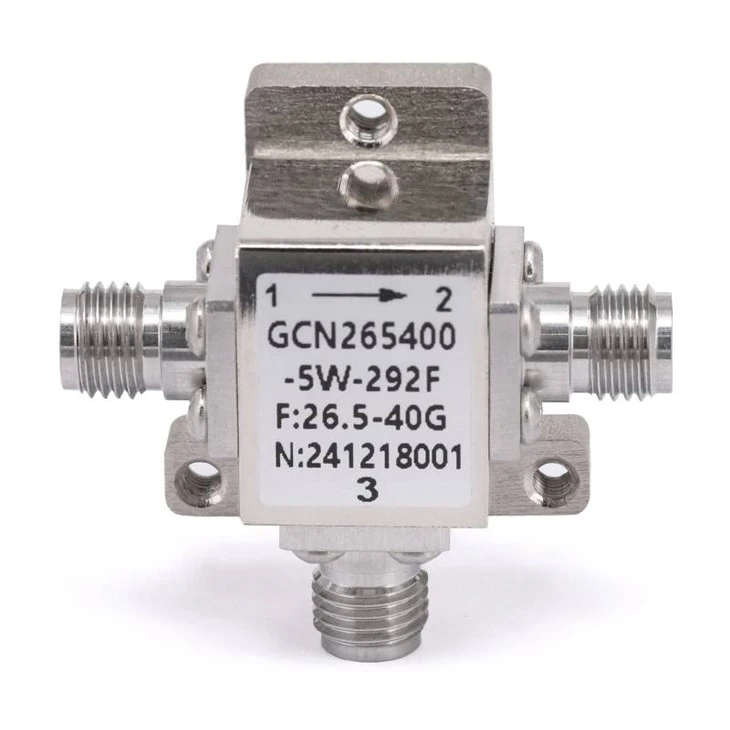

VårRF koaxialcirkulatorerär designade med impedansmatchning i åtanke. De är lämpliga för ett brett utbud av applikationer, från små trådlösa enheter till stora radarsystem. Vi har ett team av erfarna ingenjörer som kan hjälpa våra kunder med alla impedans - matchande frågor de kan möta.

Om du använder RF -cirkulatorer i ditt system är det viktigt att komma ihåg att miljöfaktorer också kan påverka impedansmatchning. Temperatur, luftfuktighet och mekanisk stress kan alla orsaka förändringar i komponenternas impedans. Så korrekt förpackning och installation är också viktiga för att upprätthålla god impedansmatchning över tid.

Dessutom, när du integrerar RF -cirkulatorer i ett system, måste du överväga den övergripande systemarkitekturen. Ibland kan du behöva använda flera cirkulatorer i en kaskadkonfiguration. I sådana fall blir impedansmatchning ännu mer kritisk för att säkerställa korrekt funktion av hela systemet.

Vi erbjuder också anpassningstjänster för våra RF -cirkulatorer. Om du har specifika impedanskrav för din applikation kan våra ingenjörer arbeta med dig för att utforma en cirkulator som uppfyller dina exakta behov. Vi förstår att olika applikationer kan ha olika impedansvärden, och vi är engagerade i att tillhandahålla lösningar som fungerar för dig.

Om du är på marknaden för högkvalitativa RF -cirkulatorer med utmärkta impedansmatchande egenskaper, tveka inte att komma i kontakt med oss. Vi är här för att hjälpa dig hitta rätt produkter för dina RF -system. Oavsett om du arbetar med ett nytt projekt eller vill uppgradera ett befintligt, kan vi tillhandahålla det stöd och produkter du behöver.

Sammanfattningsvis är impedansmatchning en grundläggande aspekt av RF -cirkulatorer. Det säkerställer effektiv kraftöverföring, minskar signalreflektioner och förbättrar RF -systemens totala prestanda. Som en RF -cirkulatorleverantör är vi hängivna för att tillhandahålla produkter som uppfyller de högsta standarderna för impedansmatchning och kvalitet. Så om du har några frågor eller behöver diskutera dina RF -cirkulatorkrav kan du gärna nå ut till oss. Vi är redo att hjälpa dig att göra de bästa valen för dina RF -applikationer.
