Vad är skillnaderna mellan halvstyva och halvflexibla kablar?



Jämförelse mellan halvstyva och halvflexibla kablar

Både halvstyva och semi-flexibla kablar används ofta i kommunikationsscenarier med hög och lågfrekvent, men de skiljer sig avsevärt i struktur, flexibilitet, prestanda och applikationsscenarier. Nedan följer en detaljerad jämförelse:



1. Strukturell design

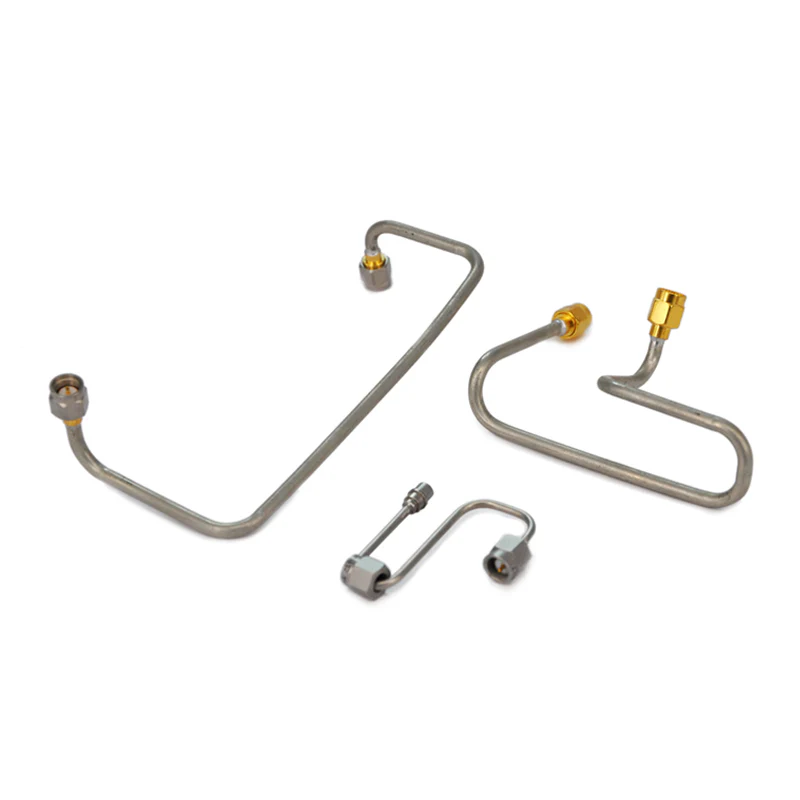

Halvstyre kablar
Den yttre ledaren är gjord av ett fast, icke-böjbart material (vanligtvis koppar) med en fast diameter; Den inre ledaren stöds centralt av ett dielektriskt material (t.ex. PTFE).
När den har formats upprätthåller den en fast form och kan inte lätt böjas eller omformas utan specialiserade verktyg.

Halvflexibla kablar
Den yttre ledaren har en flätad struktur, med hela flätade skiktet konserverat, vilket gör det mer deformerbart än den fasta yttre ledaren av halvstyva kablar. Den inre ledaren stöds också av ett dielektriskt material, men den flätade strukturen möjliggör upprepad böjning och formning för hand eller enkla verktyg.



2. Jämförelse av flexibilitet

Halvstyre kablar
De har hög styvhet, behåller sin form efter bildning och uppvisar stark motstånd mot böjning. Att tvinga böjning utan professionella verktyg kan skada den yttre ledaren, vilket leder till prestandaförstöring.

Halvflexibla kablar
De erbjuder måttlig flexibilitet, vilket möjliggör upprepad böjning, spolning eller dirigering kring hinder utan permanent skada. Deras flexibilitet ligger mellan styva och helt flexibla kablar.



3. Elektriska prestandaparametrar

Parameter	Halvstyre kablar	Halvflexibla kablar
Impedansstabilitet	Utmärkt - Fast geometri säkerställer en konsekvent impedans över alla frekvenser.	Bra men underlägsen till halvstyv - flätade yttre ledare kan orsaka små impedansfluktuationer vid extremt höga frekvenser.
Förlust	Låg insättningsförlust, särskilt i mikrovågsband (upp till 100+ GHz) på grund av den släta ytan på den fasta yttre ledaren.	Högre insättningsförlust än halvstyv, särskilt vid höga frekvenser, på grund av små luckor och ytreegulariteter i den flätade yttre ledaren.
Skärpande effektivitet	Utmärkt (vanligtvis> 100 dB). Den fasta yttre ledaren blockerar effektivt EMI och RFI.	Bra (vanligtvis 80 dB) men lägre än halvstyv. Klyftor i den flätade ledaren kan orsaka mindre EMI -läckage.
Krafthanteringskapacitet	Högre ledare har effektiv värmeavledning, lämplig för högeffektiska scenarier.	Lägre - Dålig värmeledningsförmåga hos flätade ledare begränsar kraftkapaciteten.



4. Applikationsscenarier

Halvstyre kablar
Lämplig för högfrekventa scenarier med hög precision som kräver strikt stabilitet och låg förlust, till exempel:

Aerospace and Defense Systems (radar, satellitkommunikation);

Mikrovågstestutrustning (Vector Network -analysatorer, signalgeneratorer);

Medicinska apparater (MR -maskiner, mikrovågsbehandlingssystem);

Permanenta installationer med fasta längder (t.ex. basstationens antennmatare).

Halvflexibla kablar
Lämplig för scenarier som behöver måttlig flexibilitet med bra prestanda, till exempel:

Bärbara testuppsättningar (t.ex. anslutningar mellan instrument och DUTS);

Inomhus RF -system (WiFi -routrar, cellulära signalförstärkare);

Scenarier som kräver tillfällig rekonfiguration (t.ex. utveckling av laboratorieprototyp);

Interna anslutningar i RF -switchmatriser.

Sammanfattning

Semi-styva kablar utmärker sig i högpresterande scenarier med fast installation, vilket erbjuder överlägsen stabilitet och låg förlust. Halvflexibla kablar är å andra sidan mer fördelaktiga i scenarier som kräver måttlig flexibilitet med god prestanda, balanseringsfunktionalitet och användbarhet.



Kompletterande anteckningar: Kostnads- och underhållsskillnader

Halvstyre kablar:
Högre tillverkningskostnader på grund av den fasta yttre ledaren av koppar och behovet av specialiserade verktyg för bildning. Installation och underhåll är mer komplexa (kräver professionella operatörer). Men deras stabila prestanda, motstånd mot åldrande och slitage resulterar i lägre långsiktiga kostnader, vilket gör dem lämpliga för scenarier med strikta tillförlitlighetskrav.

Halvflexibla kablar:
Lägre kostnader på grund av enklare produktionsprocesser för flätade yttre ledare och inget behov av specialiserade formningsverktyg. Dessutom minskar deras manuella böjbarhet underhålls- och rekonfigurationskostnader, vilket gör dem idealiska för scenarier som kräver ofta justeringar eller med budgetbegränsningar.



Förlängning: Kort jämförelse med helt flexibla kablar

För att bättre förstå "semi-flexibel" positionering är en kort jämförelse med helt flexibla kablar användbar:
Helt flexibla kablar har yttre ledare som vanligtvis flätas från fina kopparsträngar (med liten eller ingen tenn), vilket erbjuder extrem flexibilitet för böjning eller till och med knutning. Emellertid är deras elektriska prestanda (t.ex. impedansstabilitet, skärmningseffektivitet) lägre än halvflexibla kablar, passande kortdistans, lågfrekventa applikationer med höga flexibilitetsbehov (t.ex. hörlurtrådar, interna anslutningar i små enheter).
Halvflexibla kablar skapar en balans mellan flexibilitet och prestanda och fyller klyftan mellan halvstyv (hög prestanda men icke-justerbar) och helt flexibel (hög flexibilitet men svagare prestanda) kablar.
