Skillnader och anslutningar mellan RF -cirkulatorer och RF -isolatorer

Driftsprincipen:

RF -cirkulator:

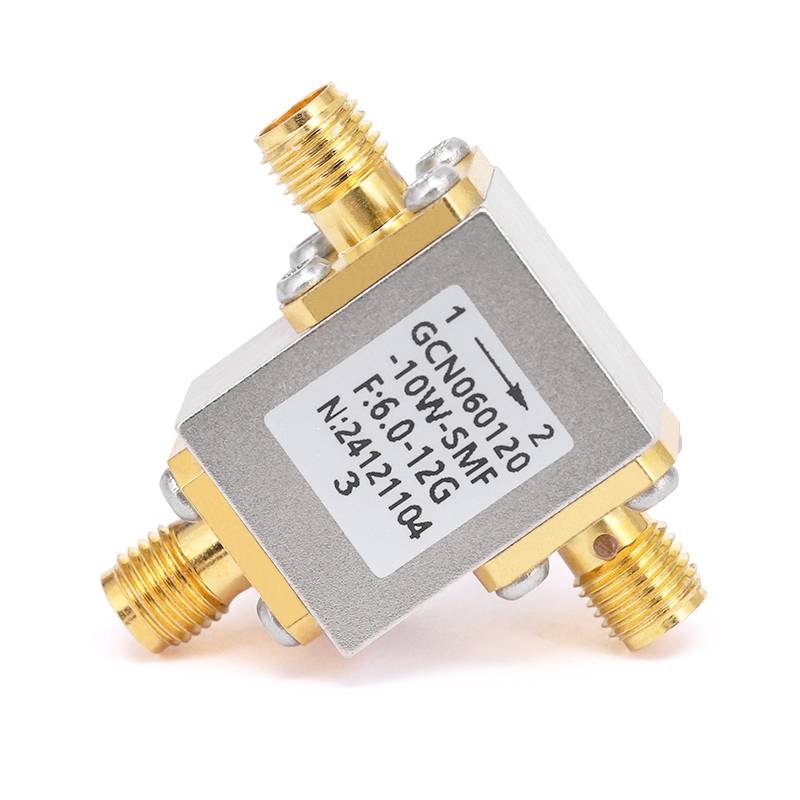

En cirkulator är en tre-port (eller mer) enhet som riktar RF-signaler i en specifik riktning mellan portarna . Det säkerställer att signaler flyter från en port till nästa i en definierad riktning .}

The circulator works based on the nonlinear effects of magnetic materials. It typically consists of a rotating non-linear material coupled to a magnetic field. In a three-port circulator, the signal from Port 1 goes to Port 2, Port 2's signal goes to Port 3, and Port 3's signal is routed back to Port 1.

RF -isolator:

En isolator är vanligtvis en tvåportsanordning som gör att signalen kan flyta från en port till en annan medan du blockerar någon signal från att återgå till den ursprungliga källan .

I likhet med cirkulatorn använder en isolator magnetmaterial för sin drift, men den har bara två portar . Isolatorn förhindrar omvänd signalflöde, isolering av källan från alla reflekterade signaler som kan orsaka skador eller störningar .}



Nyckel driftsprincip: magnetiska material

Båda enheterna utnyttjarferromagnetiska material(e . g ., ferrit) under ett statiskt magnetfält . Magnetfältet induceraricke-återgivande förökningav RF-signaler, vilket betyder signalbeteende skiljer sig när man reser framåt vs . bakåt . Denna icke-mottagning möjliggör:

Cirkulatorer för att dirigera signaler i följd mellan portarna .

Isolatorer för att undertrycka omvända signaler (hög dämpning i omvänd riktning, låg förlust i framåtriktningen) .



Praktiska tillämpningar: Verkliga användningsfall

Cirkulatorer:

I radarsystem separerar de överförda och fick signaler (sändare → Antenn → Mottagare utan störningar) .

I kommunikationsnätverk möjliggör de dubbelriktat signalflöde över en enda kanal (E . G ., Spliting Uplink/Downlink Signals) .

Isolatorer:

Skydda RF -förstärkare genom att blockera reflekterad effekt från ojämförliga belastningar (E . G ., antenner med varierande impedans) .}

Stabilisera oscillatorer genom att förhindra frekvensdragning orsakad av lastreflektioner .



.
