Hur fungerar RF-belastningar i mikrovågsfrekvenser?

Hej där! Jag är en leverantör av RF-belastningar, och idag ska jag dyka in i hur RF-belastningar fungerar vid mikrovågsfrekvenser. Det är ett ganska coolt ämne, och jag hoppas att du i slutet av den här bloggen kommer att ha en gedigen förståelse för dessa fiffiga enheter.

Först och främst, låt oss prata om vad RF-belastningar är. Enkelt uttryckt är en RF-belastning en enhet som absorberar radiofrekvenseffekt (RF). Vid mikrovågsfrekvenser, som vanligtvis sträcker sig från 1 GHz till 300 GHz, spelar dessa belastningar en avgörande roll i olika applikationer. Tänk på dem som "sänkorna" i en RF-krets. De är designade för att avleda RF-energin på ett kontrollerat sätt, förhindra oönskade reflektioner och säkerställa att hela systemet fungerar korrekt.

Så hur fungerar de egentligen? Tja, allt kokar ner till principen om impedansmatchning. I ett RF-system vill man överföra kraft effektivt från källan till lasten. När belastningens impedans matchar källans impedans sker maximal kraftöverföring. Vid mikrovågsfrekvenser blir detta ännu mer kritiskt eftersom impedansfel kan leda till betydande effektreflektioner, vilket kan orsaka alla möjliga problem som signalförvrängning och minskad systemprestanda.

RF-belastningar är konstruerade för att ha en specifik impedans, vanligtvis 50 ohm, vilket är en standardimpedans i de flesta RF-system. Denna impedans är noggrant utformad för att matcha den karakteristiska impedansen för transmissionsledningarna som används i systemet. När en RF-signal går genom en transmissionsledning och når belastningen, om belastningsimpedansen matchar linjeimpedansen, absorberas signalen av belastningen och det finns minimala reflektioner.

Låt oss ta en närmare titt på de interna komponenterna i en RF-last. De flesta RF-laster består av ett resistivt element och ett hus. Det resistiva elementet är nyckeldelen som absorberar RF-effekten. Den är gjord av material som har hög motståndskraft och kan hantera värmen som genereras av den absorberade kraften. Till exempel är vissa resistiva element gjorda av kolbaserade material eller tunnfilmsmotstånd.

Höljet för RF-lasten tjänar flera syften. Det ger ett mekaniskt skydd för det resistiva elementet, och det hjälper också till med värmeavledning. Eftersom den absorberade RF-effekten omvandlas till värme måste höljet kunna överföra denna värme från det resistiva elementet för att förhindra överhettning. Vissa RF-laster har kylflänsar eller fenor på höljet för att öka ytan för bättre värmeöverföring.

Låt oss nu prata om olika typer av RF-belastningar tillgängliga vid mikrovågsfrekvenser. En populär typ ärN RF-belastningar. N-kontakter används ofta i RF-system eftersom de är robusta och kan hantera relativt höga effektnivåer. N RF-laster är lämpliga för applikationer där du behöver avleda en betydande mängd RF-effekt, till exempel i högeffektssändare eller testinställningar.

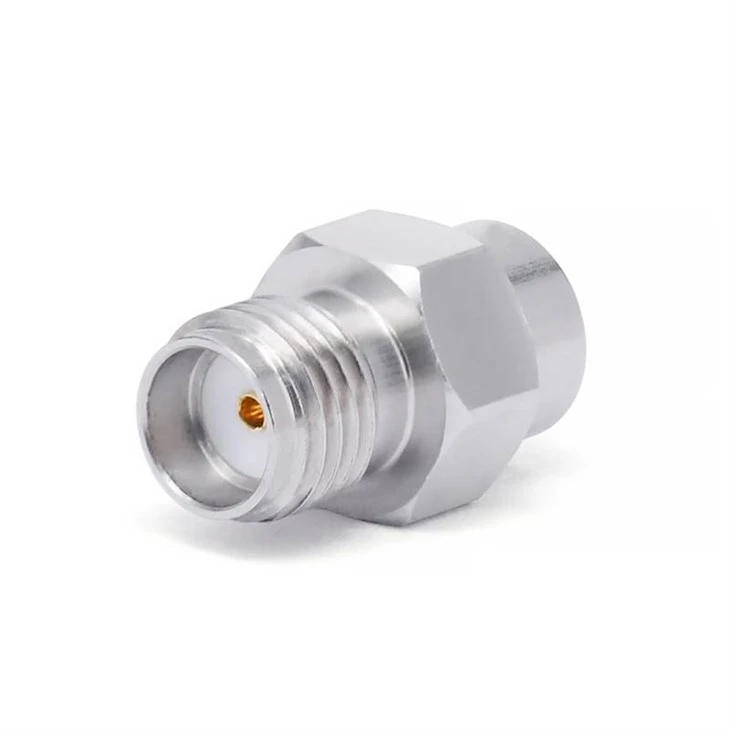

En annan vanlig typ ärSMA RF-belastningar. SMA-kontakter är mindre och mer kompakta jämfört med N-kontakter. De används ofta i applikationer där utrymmet är begränsat, som i mobila enheter eller småskaliga RF-moduler. SMA RF-laster är utmärkta för applikationer med låg till medelstor effekt och är kända för sin utmärkta prestanda vid mikrovågsfrekvenser.

Sedan finns det2,4 mm RF-belastningar. Dessa belastningar är designade för högfrekvensapplikationer, vanligtvis över 18 GHz. 2,4 mm-kontakten ger en anslutning med mycket låg förlust, vilket är viktigt för noggranna mätningar och högpresterande RF-system vid dessa höga frekvenser.

När det gäller applikationer används RF-laster inom ett brett spektrum av industrier. Inom telekommunikationsindustrin används de i basstationer för att avsluta oanvända RF-portar och förhindra signalreflektioner. Inom flyg- och försvarssektorn används RF-laster i radarsystem och elektronisk krigföringsutrustning för att simulera olika belastningsförhållanden och testa systemens prestanda. De används också i RF-test- och mätutrustning, såsom nätverksanalysatorer och spektrumanalysatorer, för att kalibrera och verifiera mätningarnas noggrannhet.

En viktig faktor vid användning av RF-belastningar vid mikrovågsfrekvenser är deras effekthanteringskapacitet. Du måste se till att belastningen kan hantera mängden RF-effekt som kommer att appliceras på den. Om strömmen överstiger belastningens klassificering kan det orsaka att det resistiva elementet överhettas och går sönder, vilket kan skada belastningen och potentiellt hela RF-systemet.

En annan faktor att beakta är frekvensområdet för RF-belastningen. Olika belastningar är utformade för att fungera inom specifika frekvensområden. Du måste välja en belastning som har ett frekvenssvar som matchar frekvenserna i ditt RF-system. Om du till exempel arbetar med ett system som arbetar på 10 GHz, måste du se till att RF-belastningen du väljer har en bra prestanda vid den frekvensen.

Sammanfattningsvis är RF-belastningar viktiga komponenter i RF-system som arbetar vid mikrovågsfrekvenser. De fungerar genom att absorbera RF-effekt genom impedansmatchning, och de finns i olika typer och storlekar för att passa olika applikationer. Oavsett om du är inom telekommunikations-, flyg- eller test- och mätbranschen kan det göra stor skillnad i prestandan för ditt RF-system att ha rätt RF-belastning.

Om du är på marknaden för RF-laster har vi ett brett utbud av alternativ för att möta dina behov. Oavsett om du behöverN RF-belastningar,SMA RF-belastningar, eller2,4 mm RF-belastningar, kan vi tillhandahålla produkter av hög kvalitet. Tveka inte att kontakta oss för mer information eller för att starta en köpförhandling. Vi är här för att hjälpa dig att hitta den perfekta RF-lastlösningen för ditt RF-system.

Referenser

• Pozar, DM (2011). Mikrovågsteknik. Wiley.
• Collin, RE (2001). Grunder för mikrovågsteknik. Wiley.
