Vilka är tillämpningarna av RF-isolatorer i RF-kopplare?

RF-isolatorer och RF-kopplare är två avgörande komponenter i radiofrekvenssystem (RF), var och en med sina unika funktioner och egenskaper. Som en erfaren leverantör av RF-isolatorer har jag själv sett hur dessa två enheter fungerar tillsammans för att förbättra prestandan hos RF-system. I den här bloggen kommer jag att fördjupa mig i tillämpningarna av RF-isolatorer i RF-kopplare och belysa deras kombinerade kapacitet och fördelarna de ger olika industrier.

Förstå RF-isolatorer och RF-kopplingar

Innan vi utforskar deras tillämpningar, låt oss kortfattat förstå vad RF-isolatorer och RF-kopplare är. En RF-isolator är en tvåportsenhet som tillåter RF-signaler att passera i en riktning samtidigt som den ger hög isolering i motsatt riktning. Den används främst för att skydda känsliga RF-komponenter från reflekterade signaler, vilket kan orsaka instabilitet, störningar och till och med skada på utrustningen.

Å andra sidan är en RF-kopplare en multiportsenhet som samplar en del av RF-signalen från en transmissionslinje och levererar den till en annan port. Kopplingar används för en mängd olika ändamål, såsom signalövervakning, effektmätning och signaldistribution.

Tillämpningar av RF-isolatorer i RF-kopplingar

Signalskydd

En av de primära tillämpningarna av RF-isolatorer i RF-kopplare är signalskydd. I ett typiskt RF-system används ofta RF-kopplare för att sampla och övervaka huvudsignalens effekt. Emellertid kan eventuella impedansfel i övervakningsvägen orsaka reflektioner, som sedan kan gå tillbaka till källan och störa huvudsignalen.

Genom att placera en RF-isolator mellan RF-kopplaren och övervakningsutrustningen kan vi förhindra att dessa reflekterade signaler når källan. Till exempel, i en trådlös basstation, samplar RF-kopplaren utsignalen från effektförstärkaren för övervakningsändamål. En RF-isolator är installerad mellan kopplaren och effektmätaren för att skydda effektförstärkaren från de reflekterade signalerna orsakade av impedansfel i effektmätaren eller anslutningskablarna. Detta säkerställer stabiliteten och tillförlitligheten för effektförstärkarens funktion.

Förbättra signalkvaliteten

RF-isolatorer kan också förbättra signalkvaliteten i RF-kopplarapplikationer. När en RF-kopplare används för signaldistribution kan utgångsportarna uppleva olika belastningsförhållanden, vilket kan leda till impedansfel och reflektioner. Dessa reflektioner kan orsaka signalförvrängning och störningar, vilket försämrar den övergripande signalkvaliteten.

En RF-isolator kan läggas till vid varje utgångsport på RF-kopplaren för att absorbera de reflekterade signalerna och ge en anpassad belastning till kopplaren. Detta hjälper till att upprätthålla en ren och stabil utsignal, särskilt i högfrekvensapplikationer där signalintegriteten är av yttersta vikt. Till exempel, i ett satellitkommunikationssystem, används RF-kopplare för att distribuera RF-signalerna till flera mottagare. RF-isolatorer vid utgångsportarna på kopplarna säkerställer att signalerna som tas emot av varje mottagare är av hög kvalitet, fria från störningar som orsakas av reflektioner.

Effektförstärkarskydd i kopplade system

I RF-system där effektförstärkare används tillsammans med RF-kopplare spelar RF-isolatorer en viktig roll för att skydda effektförstärkarna. Effektförstärkare är känsliga för reflekterad effekt, och för hög reflekterad effekt kan orsaka överhettning och skada på förstärkarkomponenterna.

När en RF-kopplare används för att sampla uteffekten från en effektförstärkare, förhindrar isolatorn placerad mellan förstärkaren och kopplaren den reflekterade effekten från kopplaren eller de efterföljande övervaknings- eller distributionskomponenterna från att nå förstärkaren. Detta förlänger livslängden på effektförstärkaren och minskar risken för systemfel. Till exempel, i ett radarsystem genererar effektförstärkaren högeffekts RF-signaler, och en RF-kopplare samplar en del av denna signal för övervakning. RF-isolatorn säkerställer att effektförstärkaren fungerar säkert och effektivt.

Specifika produktexempel

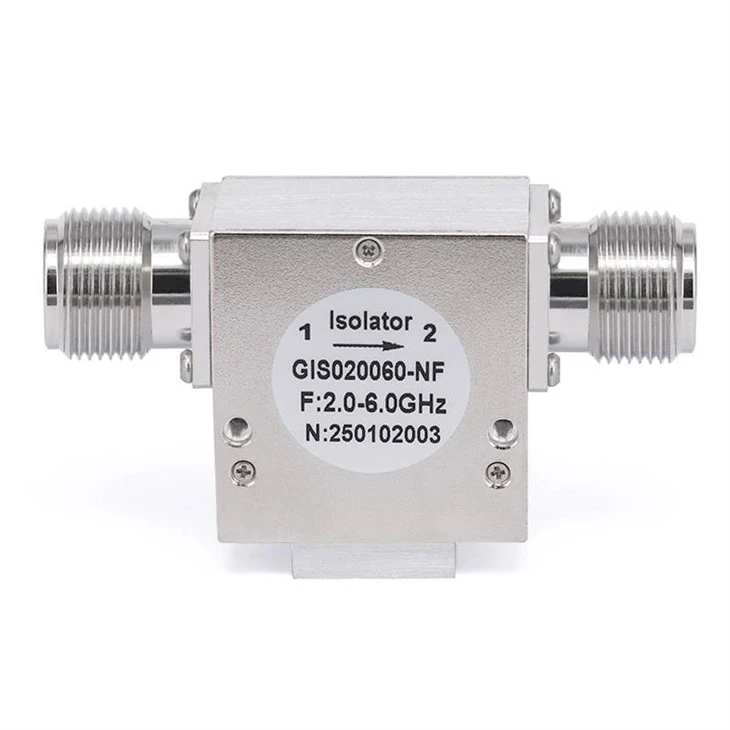

Som leverantör av RF-isolatorer erbjuder vi ett brett utbud av RF-isolatorer lämpliga för olika RF-kopplarapplikationer. Vår6GHz RF koaxialisolatorerär idealiska för applikationer i 6GHz frekvensbandet, såsom Wi-Fi 6E-system. Dessa isolatorer ger utmärkt isolering och låg insättningsförlust, vilket säkerställer tillförlitlig drift av RF-kopplare i dessa system.

För högfrekvensapplikationer, vår40GHz RF koaxialisolatorerär designade för att hantera utmaningarna med millimetervågfrekvenser. De används ofta i 5G millimetervågbasstationer, där RF-kopplare används för signalövervakning och distribution. Isolatorerna skyddar de känsliga komponenterna i systemet från reflekterade signaler och bibehåller signalkvaliteten vid dessa höga frekvenser.

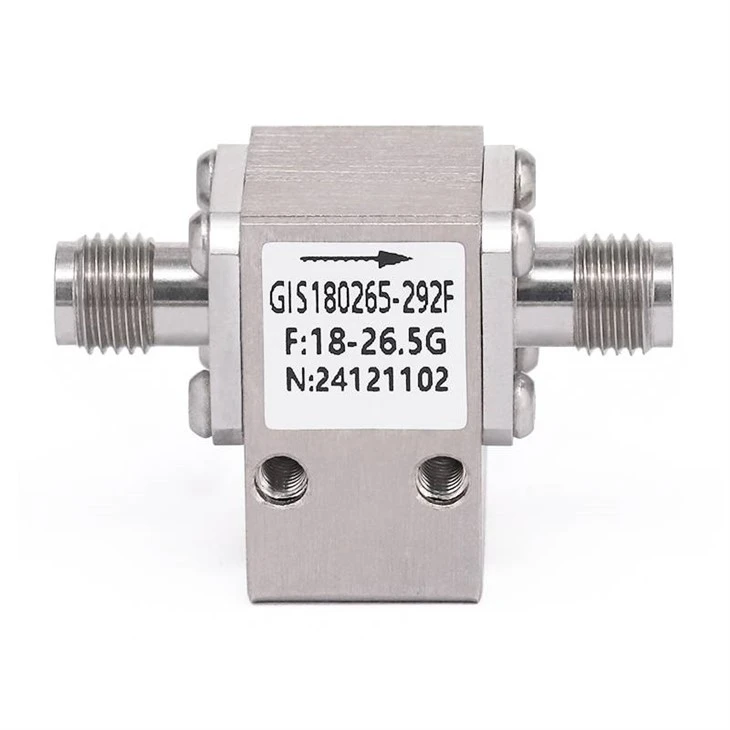

Vår26,5 GHz RF koaxialisolatorerär också väl lämpade för applikationer i frekvensområdet 24 - 26,5 GHz, såsom bilradarsystem. I dessa system används RF-kopplare för att dela och distribuera RF-signalerna, och isolatorerna säkerställer stabiliteten och tillförlitligheten för radardriften genom att skydda komponenterna från reflektioner.

Slutsats och uppmaning till handling

Sammanfattningsvis är tillämpningarna av RF-isolatorer i RF-kopplare olika och väsentliga för att RF-system ska fungera korrekt. Från signalskydd till att förbättra signalkvaliteten och skydda effektförstärkare spelar RF-isolatorer en avgörande roll för att förbättra prestanda och tillförlitlighet hos RF-kopplarbaserade system.

Om du letar efter högkvalitativa RF-isolatorer för dina RF-kopplarapplikationer, är vi här för att ge dig de bästa lösningarna. Vårt team av experter kan hjälpa dig att välja de mest lämpliga isolatorerna baserat på dina specifika krav. Oavsett om du är inom telekommunikations-, flyg- eller bilindustrin har vi produkterna och kunskapen för att möta dina behov. Kontakta oss idag för att starta en upphandlingsdiskussion och ta ditt RF-system till nästa nivå.
