Hur minskar man insättningsförlusten av VNA-testkablar?

Inom området för RF- och mikrovågstestning spelar Vector Network Analyzers (VNAs) en avgörande roll. VNA-testkablar är viktiga komponenter i dessa testinställningar, eftersom de ansluter VNA:n till Device Under Test (DUT). En vanlig utmaning för ingenjörer och tekniker är dock att dessa kablar går förlorade. Förlust av insättning kan avsevärt påverka noggrannheten av testresultaten, vilket leder till felaktiga mätningar och potentiellt felaktiga slutsatser. Som leverantör av VNA-testkablar förstår vi vikten av att minimera insättningsförluster, och i den här bloggen kommer vi att utforska flera effektiva strategier för att uppnå detta mål.

Förstå insättningsförlust

Innan du går in i metoderna för att minska insättningsförluster är det viktigt att förstå vad det är. Insättningsförlust är minskningen av signaleffekt som uppstår när en enhet, till exempel en kabel, sätts in i en transmissionsledning. I samband med VNA-testkablar orsakas det främst av två faktorer: ledarförlust och dielektrisk förlust.

Ledarförlust beror på motståndet hos kabelns ledare. När signalen går genom ledarna omvandlas en del av den elektriska energin till värme, vilket resulterar i en förlust av signaleffekt. Dielektrisk förlust, å andra sidan, uppstår på grund av de elektriska egenskaperna hos kabelns isoleringsmaterial. När ett växlande elektriskt fält appliceras på dielektrikumet försvinner en del energi som värme, vilket leder till ytterligare signalförlust.

Välja rätt kabel

Ett av de mest grundläggande stegen för att minska insticksförluster är att välja rätt kabel för applikationen. Olika typer av kablar har olika egenskaper, och att välja den lämpliga kan göra en betydande skillnad i prestanda för insättningsförluster.

• Kabeltyp: Koaxialkablar är den vanligaste typen av VNA-testkablar. De finns i olika former, såsom halvstyva, flexibla och semi-flexibla. Halvstyva kablar har generellt lägre införingsförluster jämfört med flexibla kablar eftersom de har en stabilare fysisk struktur, vilket minskar signalläckage och dämpning. De är dock mindre flexibla och svårare att installera. Flexibla kablar är å andra sidan lättare att hantera men kan ha något högre införingsförlust. När applikationen kräver hög flexibilitet, kan halvflexibla kablar vara en bra kompromiss, som erbjuder en balans mellan flexibilitet och låga införingsförluster.
• Kabelstorlek: Storleken på kabeln påverkar också införingsförlusten. Kablar med större diameter har vanligtvis lägre införingsförluster eftersom de har lägre resistans i ledarna och mindre dielektrisk förlust. Till exempel kommer en 7/8-tums koaxialkabel i allmänhet att ha lägre insättningsförlust än en 1/2-tums kabel vid samma frekvens. Men större kablar är också tyngre och dyrare, så en balans måste göras mellan prestanda och praktiska egenskaper.
• Kabelmaterial: Materialen som används i kabelkonstruktionen kan ha en betydande inverkan på införingsförlusten. Ledare av hög kvalitet, såsom koppar eller silverpläterad koppar, har lägre resistans och därför lägre ledarförlust. På liknande sätt kan användning av ett dielektriskt material med låg förlust, såsom PTFE (polytetrafluoretylen), minska dielektrisk förlust. När du väljer en kabel är det viktigt att ta hänsyn till kvaliteten på materialen som används i dess konstruktion. Du kan hitta ett brett utbud av hög kvalitetVNA testkablarpå vår webbplats, som är designad med det bästa materialet för att minimera förlust av insättning.

Korrekt kabelinstallation

Även om du väljer rätt kabel kan felaktig installation fortfarande leda till ökad insättningsförlust. Här är några viktiga punkter att tänka på vid kabelinstallation:

• Undvik skarpa kurvor: Om en kabel böjs för skarpt kan kabelns inre struktur deformeras, vilket leder till ökad signalförlust. Den minsta böjradien för en kabel anges av tillverkaren, och det är viktigt att följa denna specifikation under installationen. Till exempel, om den minsta böjradien för en kabel anges som 10 gånger kabeldiametern, bör kabeln inte böjas med en radie som är mindre än detta värde.
• Säkra anslutningar: Lösa eller dåligt anslutna kabelanslutningar kan leda till ytterligare insättningsförluster. Det är viktigt att se till att kontakterna är ordentligt åtdragna och att det inte finns smuts eller skräp på kontaktytorna. Innan du gör en anslutning, rengör kontaktstiften och uttagen med ett lämpligt rengöringsmedel för att avlägsna eventuella föroreningar.
• Minska kabellängden: Ju längre kabel, desto större insättningsförlust. Därför är det lämpligt att använda den kortaste kabeln som möjligt för applikationen. Se dock till att kabeln är tillräckligt lång för att nå DUT utan att sträckas eller böjas för mycket.

Kabelunderhåll

Regelbundet underhåll av kabeln är viktigt för att hålla införingsförluster på ett minimum. Med tiden kan kablar skadas på grund av miljöfaktorer, mekanisk påfrestning eller normalt slitage. Här är några underhållstips:

• Inspektera regelbundet: Inspektera kablarna med jämna mellanrum efter tecken på skador, såsom skärsår, skavsår eller veck. Om någon skada upptäcks bör kabeln bytas ut omedelbart för att förhindra ytterligare försämring av prestanda.
• Förvara på rätt sätt: När kablarna inte används ska de förvaras på rätt sätt för att förhindra skador. Rulla kablarna snyggt och förvara dem i en torr, ren miljö. Undvik att förvara kablar i områden där de kan utsättas för extrema temperaturer, fukt eller kemikalier.

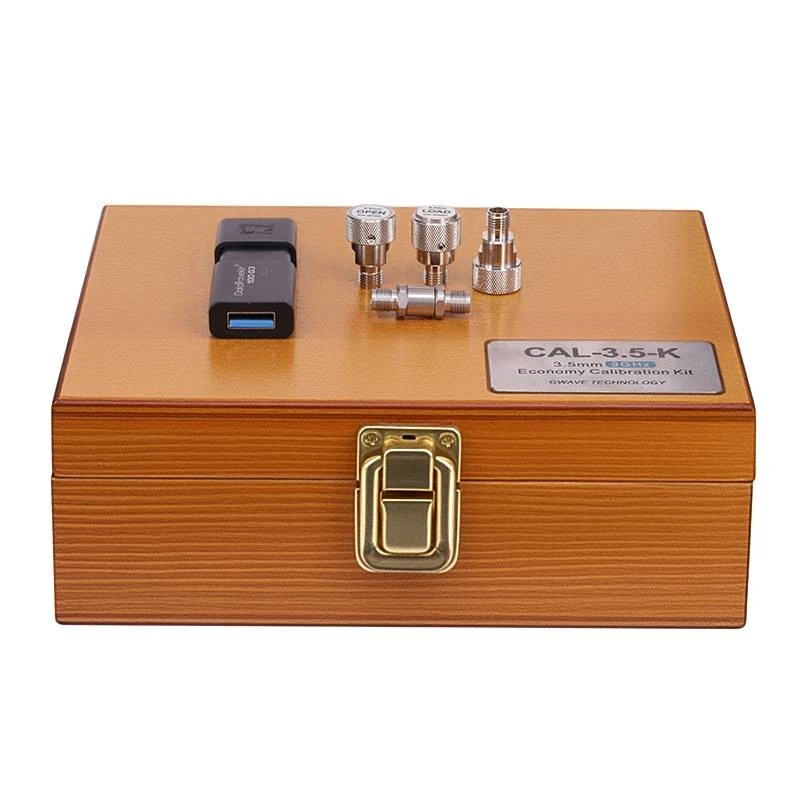

• Kalibrera regelbundet: Kalibrering är en viktig del av kabelunderhåll. Att använda enKalibreringssatserkan hjälpa till att kompensera för eventuella förändringar i kabelegenskaper över tiden. Regelbunden kalibrering säkerställer att testresultaten är korrekta och att insättningsförlusten ligger inom acceptabla gränser.

Temperatur och miljöhänsyn

Temperaturen och miljöförhållandena kan också påverka införingsförlusten av VNA-testkablar.

• Temperatur: När temperaturen ökar ökar även kabelledarnas resistans, vilket leder till högre ledarförlust och därmed högre insticksförlust. I miljöer med hög temperatur är det viktigt att använda kablar som är designade för att klara dessa förhållanden. Vissa kablar är speciellt konstruerade för att ha låga temperaturkoefficienter för motstånd, vilket innebär att deras införingsförlust ändras mindre med temperaturvariationer.
• Fuktighet och fukt: Fukt kan tränga in i kabelisoleringen och orsaka dielektriskt genombrott, vilket leder till ökad insättningsförlust. I fuktiga miljöer är det viktigt att använda kablar med rätt fuktbeständig isolering. Se dessutom till att kabelanslutningarna är ordentligt tätade för att förhindra att fukt tränger in.

Använda förstärkare och equalizers

I vissa fall, trots att alla ovanstående åtgärder vidtagits, kan insättningsförlusten fortfarande vara för hög för applikationen. I sådana situationer kan användning av förstärkare eller utjämnare vara en hållbar lösning.

• Förstärkare: Förstärkare kan användas för att öka signalstyrkan och kompensera för insättningsförlusten. Det är dock viktigt att välja en förstärkare med lämplig förstärkning och bandbredd för applikationen. Dessutom kan förstärkare introducera brus, så det är nödvändigt att ta hänsyn till förstärkarens brusvärde när du gör ett val.
• Equalizers: Equalizers är enheter som kan användas för att korrigera den frekvensberoende förlusten av en kabel. De fungerar genom att förstärka de frekvenser som har högre insättningsförlust, och därigenom plattar ut kabelns frekvenssvar. Equalizers kan vara särskilt användbara i applikationer där ett brett frekvensområde måste testas.

Slutsats

Att minska införingsförlusten av VNA-testkablar är avgörande för korrekt RF- och mikrovågstestning. Genom att välja rätt kabel, installera den på rätt sätt, underhålla den regelbundet och ta hänsyn till miljöfaktorer kan du avsevärt minimera införingsförlusten. I vissa fall kan det också vara nödvändigt att använda förstärkare eller utjämnare. Som leverantör av VNA-testkablar är vi fast beslutna att tillhandahålla kablar och lösningar av hög kvalitet för att hjälpa dig att uppnå de bästa testresultaten. Om du har några frågor eller behöver hjälp med att välja rätt kablar för din applikation är du välkommen att kontakta oss för upphandling och vidare diskussioner.

Referenser

• "RF and Microwave Engineering" av Pozar, David M.
• "Koaxialkabelhandbok" av White, JF
