VNA -testkablar

FlexIRF: s VNA -testkabelmonteringsserie är utformad för att ge kunderna repeterbara och exakt Vector Network Analyzer (VNA) mätvärden .

In the testing scenarios of Vector Network Analyzers (VNAs), the vulnerability of precision coaxial interfaces has long been an industry challenge. When traditional test cables are subjected to frequent plugging/unplugging, bending, or mechanical stress, the internal structures of their interfaces-such as inner conductors and dielectric supports-are prone to wear, deformation, or degradation of electrical performance due to Stresskoncentration . Detta påverkar direkt testnoggrannheten och kan till och med orsaka utrustningsfel .

Baserat på frekvensklassificering finns det:

26 . 5GHz 3,5 mm gränssnittskabelaggregat, 40GHz 2,4 mm kabelaggregat, 67 GHz 1,85 mm NMD -kabelaggregat.

De så kallade NMD-kabelaggregaten har reglerade förstärkta kontakter för gränssnitten . Denna design säkerställer att mekanisk stress under användning främst absorberas av de yttre armerade strukturella komponenterna, vilket förhindrar skador på precisionskoaxialgränssnittet .}

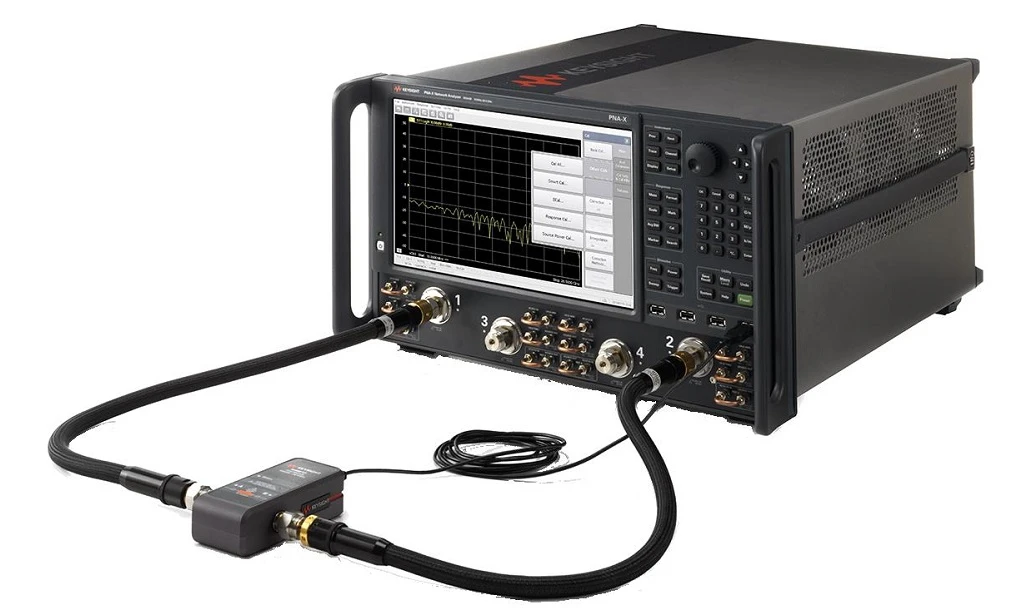

VNA test cable assemblies are high-performance amplitude-and-phase-stable test cables primarily used in vector network analyzers (VNAs), covering a working frequency range of DC~67GHz. They feature sustainable and highly repeatable bending characteristics, enabling precise measurement of microwave electrical parameters in laboratories, production lines, testing systems, and other scenarier .

1. För kabelmonteringar med anpassad längd, glöm inte att lämna din längdinformation på kassasidan;
2. Alla kabelaggregat kan vara försedda med fasmatchade par eller grupper; Om du behöver kablar för att matchas, skicka e -post till oss: sales@flexirf.com

Produkttyp



VNA -testkablar

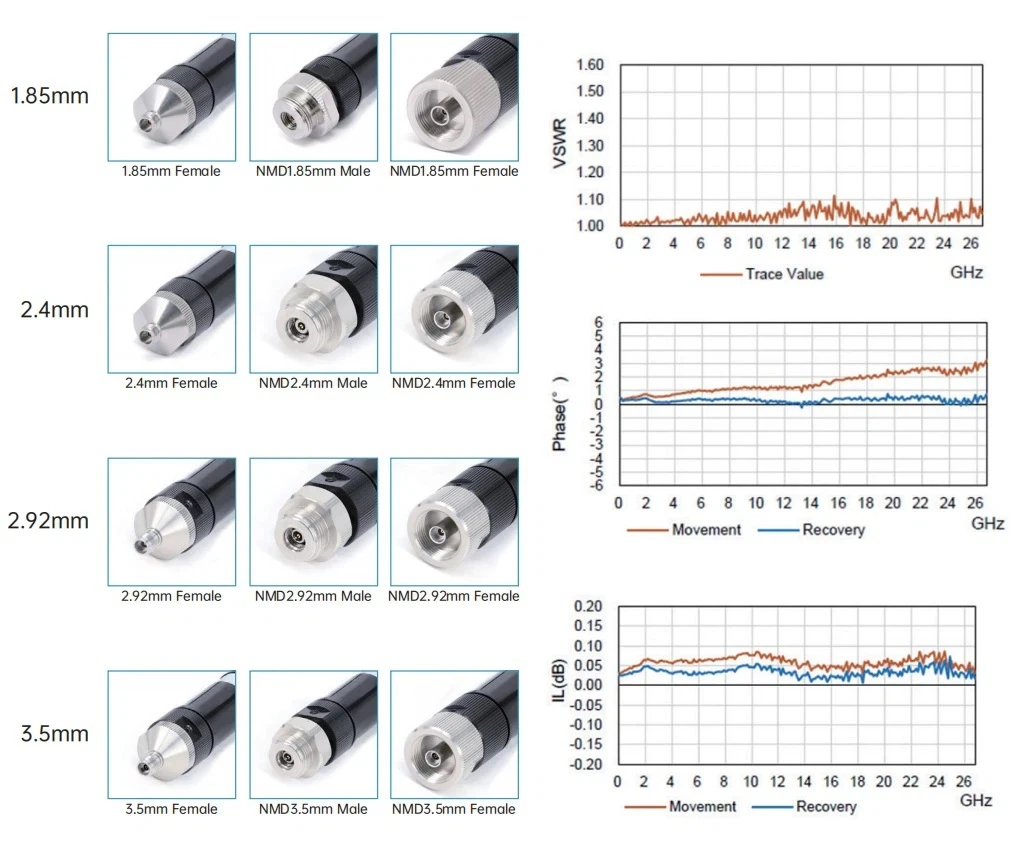

Vanliga modeller och tekniska indikatorer
Bild	Sku	Anslutning 1	Kontakt 2	Frivillighet	Returförlust/vswr
	Vna -35 f35f -630	3,5 mm NMD -kvinna	3,5 mm kvinna	DC -26.5 GHz	1.30
	Vna -35 m35f -630	3,5 mm NMD -kvinna	3,5 mm NMD -hane	DC -26.5 GHz	1.30

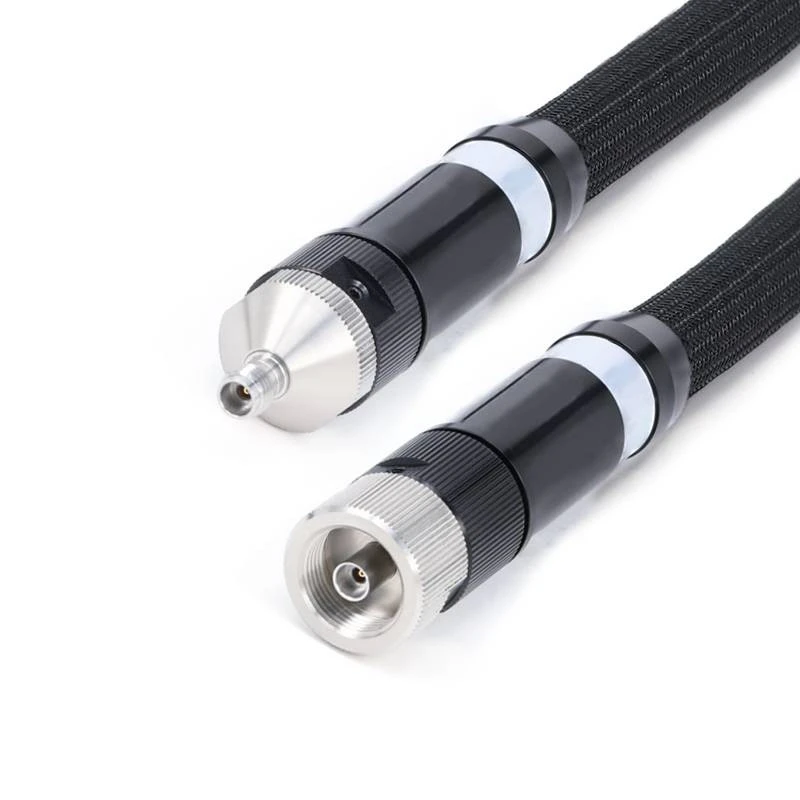

	Vna -292 f292f -630	2,92 mm NMD -kvinna	2,92 mm kvinna	DC -40 GHz	1.30

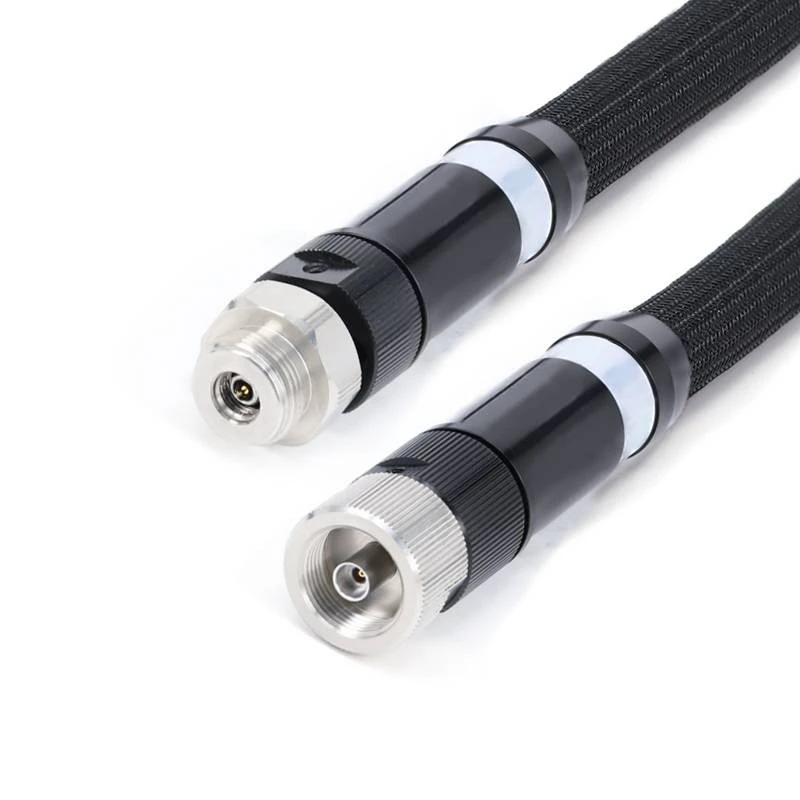

	Vna -292 m292f -630	2,92 mm NMD -kvinna	2,92 mm NMD -kvinna	DC -40 GHz	1.30
	Vna -24 f24f -630	2,4 mm NMD -kvinna	2,4 mm kvinna	DC -40 GHz	1.35
	Vna -24 m24f -630	2,4 mm NMD -kvinna	2,4 mm NMD -hane	DC -50 GHz	1.35

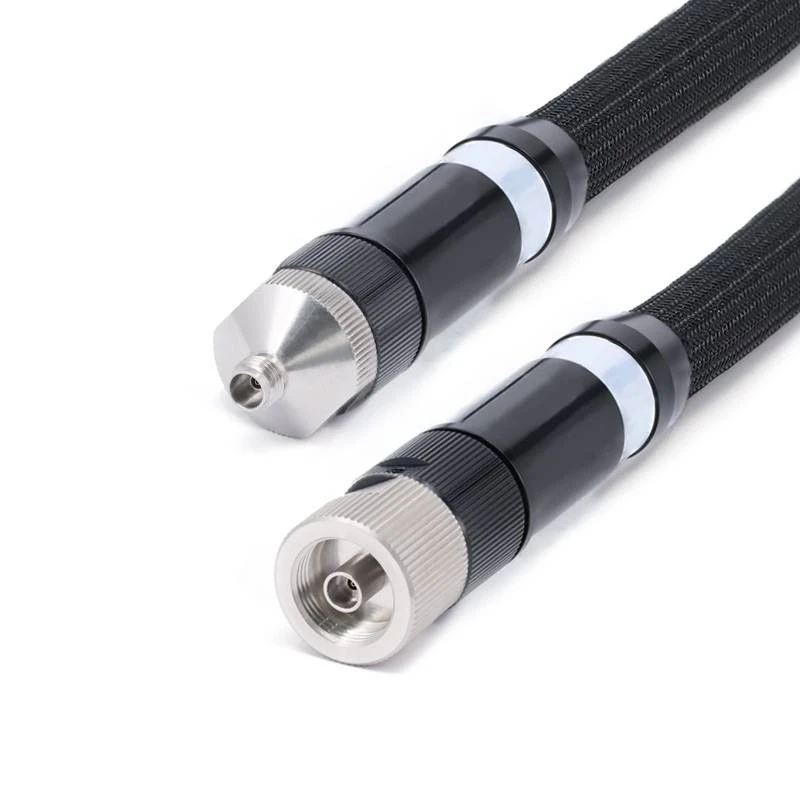

	Vna -185 f185f -630	1,85 mm NMD -kvinna	1,85 mm kvinna	DC -67 GHz	1.50

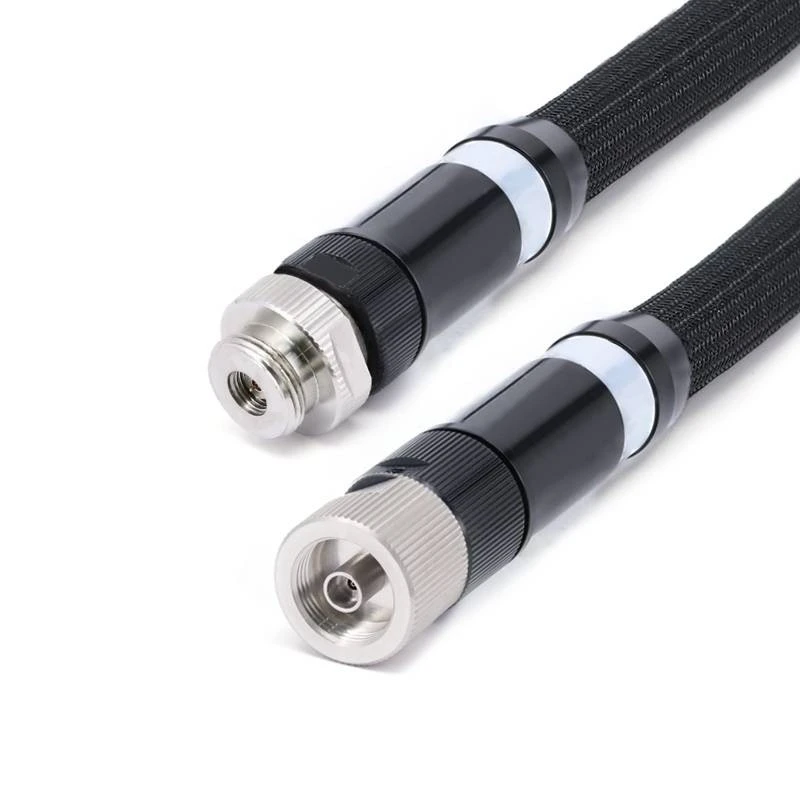

	Vna -185 f185m -630	1,85 mm NMD -kvinna	1,85 mm NMD -hane	DC -67 GHz	1.50
