Vad är frekvensområdet för VNA-testkablar?

Som leverantör av VNA-testkablar får jag ofta frågan om frekvensområdet för dessa väsentliga komponenter inom området test och mätning. I den här bloggen kommer jag att fördjupa mig i detaljerna om frekvensområdet för VNA-testkablar, varför det är viktigt och hur det påverkar dina testapplikationer.

Förstå VNA-testkablar

VNA, eller Vector Network Analyzer, är ett kraftfullt verktyg som används för att mäta nätverksparametrarna för elektriska nätverk. VNA-testkablar är den avgörande länken mellan VNA:n och Device Under Test (DUT). De är designade för att exakt överföra testsignalerna från VNA till DUT och tillbaka, vilket säkerställer tillförlitliga och exakta mätningar.

VNA-testkablar är konstruerade för att möta de krävande kraven för högfrekvenstestning. De finns i olika typer, inklusive flexibla, halvstyva och formbara kablar, var och en med sina egna egenskaper och tillämpningar. Du kan utforska vårt breda utbud avVNA testkablarför att hitta den som passar dina behov.

Frekvensområdet för VNA-testkablar

Frekvensområdet för VNA-testkablar är en nyckelspecifikation som avgör kabelns lämplighet för olika testapplikationer. Det hänvisar till det frekvensområde över vilka kabeln effektivt kan överföra signaler med acceptabla nivåer av dämpning, returförlust och fasstabilitet.

Låg - frekvensområde

De flesta VNA-testkablar kan hantera frekvenser från några kilohertz (kHz). Vid låga frekvenser är kabelns elektriska egenskaper relativt stabila, och dämpningen är minimal. Detta lågfrekvensområde används ofta för grundläggande elektriska tester, såsom mätning av komponenters resistans och kapacitans.

Hög - frekvensområde

Högfrekvensgränsen för VNA-testkablar kan variera avsevärt beroende på kabeltyp och konstruktion. För vanliga flexibla VNA-testkablar kan den övre frekvensgränsen sträcka sig från 26,5 GHz till 40 GHz. Dessa kablar används ofta i allmänna RF- och mikrovågstestapplikationer.

Halvstyva kablar, å andra sidan, kan erbjuda mycket högre frekvenskapacitet. De kan vanligtvis arbeta upp till 67 GHz eller till och med högre i vissa fall. Halvstyva kablar är att föredra för högpresterande applikationer där låga förluster och utmärkt fasstabilitet krävs, såsom inom flyg- och försvarsindustrin.

Anpassningsbara kablar är en kompromiss mellan flexibla och halvstyva kablar. De erbjuder en bra balans mellan flexibilitet och högfrekvent prestanda, med frekvensområden vanligtvis upp till 40 GHz.

Betydelsen av frekvensområdet

Frekvensområdet för VNA-testkablar är av yttersta vikt av flera skäl:

Mätnoggrannhet

Att använda en VNA-testkabel med ett lämpligt frekvensområde är avgörande för noggranna mätningar. Om kabelns frekvensområde är för lågt för testfrekvensen blir signaldämpningen överdriven, vilket leder till felaktiga avläsningar. Å andra sidan kan det bli dyrare att använda en kabel med ett mycket högre frekvensområde än nödvändigt och kanske inte ge några ytterligare fördelar.

Kompatibilitet med DUT

Kabelns frekvensområde måste vara kompatibelt med frekvensegenskaperna för enheten under test (DUT). Om du till exempel testar en högfrekvent RF-komponent som fungerar på 30 GHz, behöver du en VNA-testkabel som kan hantera frekvenser upp till minst 30 GHz.

Systemprestanda

I ett VNA-testsystem påverkas den övergripande prestandan kraftigt av testkablarnas prestanda. En kabel med ett brett och lämpligt frekvensområde kan hjälpa till att bibehålla integriteten hos testsignalerna, vilket säkerställer att VNA:n kan mäta nätverksparametrarna för DUT exakt.

Faktorer som påverkar frekvensområdet

Flera faktorer kan påverka frekvensområdet för VNA-testkablar:

Kabelkonstruktion

Konstruktionen av kabeln, inklusive typen av ledare, dielektriskt material och skärmning, spelar en betydande roll för att bestämma dess frekvensområde. Till exempel kan kablar med högkvalitativa dielektriska material, såsom PTFE (Polytetrafluoroetylen), erbjuda bättre högfrekvensprestanda på grund av deras låga förlustegenskaper.

Anslutningstyp

Den typ av kontakter som används på kabeln påverkar också dess frekvensområde. Högkvalitativa kontakter, såsom SMA (Sub - Miniature version A), 2,92 mm och 1,85 mm kontakter, är designade för att hantera höga frekvenser och ge en bra elektrisk anslutning. Användning av fel kontakttyp kan begränsa kabelns frekvensprestanda.

Kabellängd

Kabelns längd kan påverka dess frekvensområde. Längre kablar har generellt högre dämpning, speciellt vid höga frekvenser. Därför är det viktigt att välja lämplig kabellängd baserat på testkraven och tillgängligt utrymme i testuppställningen.

Kalibrering och frekvensomfång

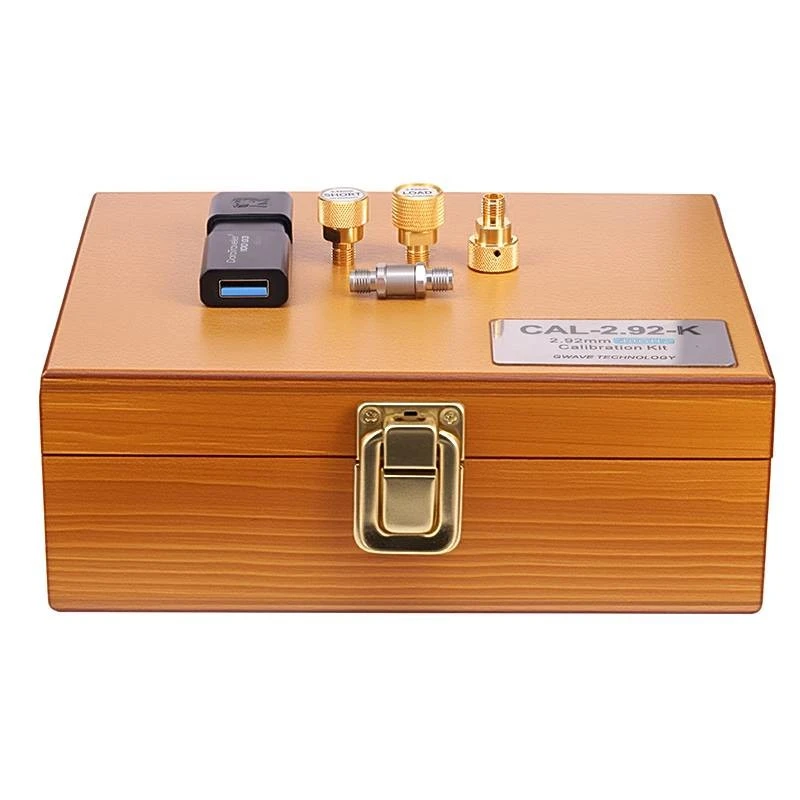

Kalibrering är ett viktigt steg i VNA-testning för att säkerställa korrekta mätningar.Kalibreringssatseranvänds för att kompensera för de fel som införs av testkablarna, kontakterna och själva VNA:n.

Kalibreringsprocessen utförs vanligtvis över ett specifikt frekvensområde. Det är viktigt att se till att kalibreringsfrekvensområdet matchar frekvensområdet för VNA-testkablarna och DUT. Om kalibreringen inte utförs korrekt kan mätresultaten bli felaktiga, särskilt vid kanterna av frekvensområdet.

Att välja rätt VNA-testkabel baserat på frekvensområde

När du väljer en VNA-testkabel är det avgörande att ta hänsyn till frekvensområdet för din testapplikation. Här är några steg som hjälper dig att göra rätt val:

1. Bestäm testfrekvensen: Identifiera frekvensområdet för de signaler du behöver mäta. Detta ger dig en tydlig uppfattning om det minsta frekvensintervall som krävs för kabeln.
2. Tänk på applikationskraven: Om du arbetar med en högpresterande applikation, som 5G-testning eller satellitkommunikation, kan du behöva en kabel med ett bredare och högre frekvensområde. För allmänt bruk kan det räcka med en flexibel standardkabel med ett måttligt frekvensområde.
3. Utvärdera kabelegenskaperna: Titta på andra kabelegenskaper, såsom dämpning, returförlust och fasstabilitet, utöver frekvensområdet. Dessa faktorer kan också påverka mätnoggrannheten och testsystemets övergripande prestanda.

Slutsats

Frekvensområdet för VNA-testkablar är en kritisk specifikation som direkt påverkar noggrannheten och tillförlitligheten av dina VNA-mätningar. Som leverantör av VNA-testkablar förstår vi vikten av att tillhandahålla kablar med rätt frekvensområde för dina specifika applikationer.

Om du är på marknaden för VNA-testkablar eller har några frågor om frekvensområdet och dess konsekvenser, tveka inte att kontakta oss. Vårt team av experter är redo att hjälpa dig att välja de bästa kablarna för dina testbehov och guidar dig genom upphandlingsprocessen.
