Inre DC -block

Kärnfunktionen för DC -blocket är att förhindra att likströmssignaler (DC) -signaler passerar genom att tillåta växlande strömsignaler, särskilt radiofrekvens (RF) -signaler, att passera smidigt . Denna egenskap är av stor betydelse i många cirkuiter som det kan förhindra att det kan förhindra att det kan för att ha oönskade effekter på efterföljande cirkuit likström och undviker störningar av DC -förspänning med normal överföring av RF -signaler .

For some application scenarios that require connection to coaxial cables, RF DC Blocks with coaxial packaging will be used. This packaging form has excellent RF performance and anti-interference capabilities, ensuring the efficient transmission of RF signals between the coaxial cable and the internal circuit. The RF DC Block with coaxial packaging typically has a central conductor and an outer conductor pin for connecting to the outer shielding layer of the coaxial cable. The internal circuit is connected to the pins through a special RF connection structure to meet the performance requirements of low loss and high isolation. Generally, the coaxial interfaces of DC BLOCKs include various types of RF interfaces such as SMA, 2.92mm, and 1 . 85mm. Den yttre ledaren är passiverad med rostfritt stål, och ledarmaterialet är mässing pläterat med guld.

I trådlös kommunikation: I trådlösa sändtagare används den för att separera DC- och AC -komponenterna i radiofrekvenssignaler ({0}} det undviker DC -förspänningen från att påverka bearbetningen av RF -signaler med efterföljande kretsar, vilket säkerställer normal överföring och amplifiering av RF -signaler {}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Sku	Anslutningsserie	Frekvens	Vswr	Insättningsförlust

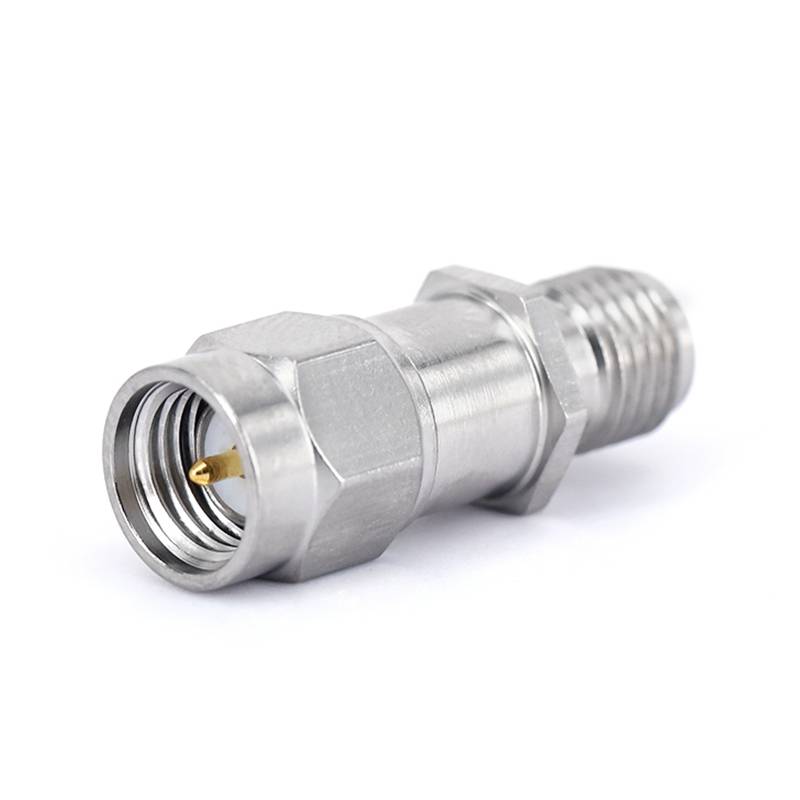

Fr 5- gdcb -18 G-SMAS -50	SMA -kvinna	10MHz ~ 18ghz	1.35	0,7dB
Spänning, DC max (volt)	Kraft, max ingång (watt)	Blocktyp	Kroppsmaterial	Kroppsplatt
+50	2	Innerblock	Rostfritt stål	Passiverad

Sku	Anslutningsserie	Frekvens	Vswr	Insättningsförlust

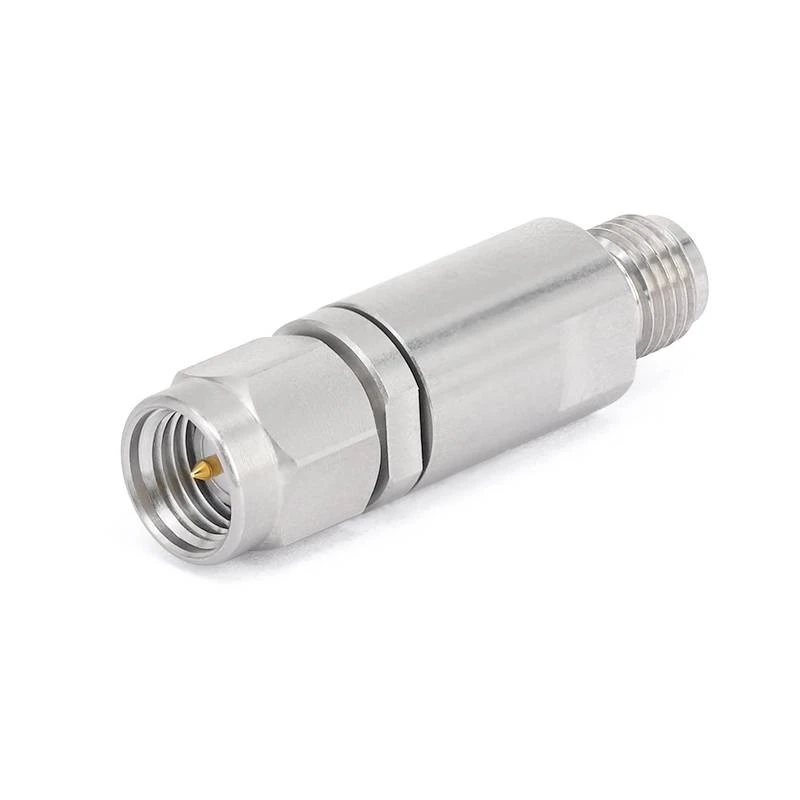

Fr 5- gdcb -27 g-sma-jk	SMA -kvinna	30MHz ~ 27ghz	1.25	0,8 dB
Spänning, DC max (volt)	Kraft, max ingång (watt)	Blocktyp	Kroppsmaterial	Kroppsplatt
+50	2	Innerblock	Rostfritt stål	Passiverad

Sku	Anslutningsserie	Frekvens	Vswr	Insättningsförlust

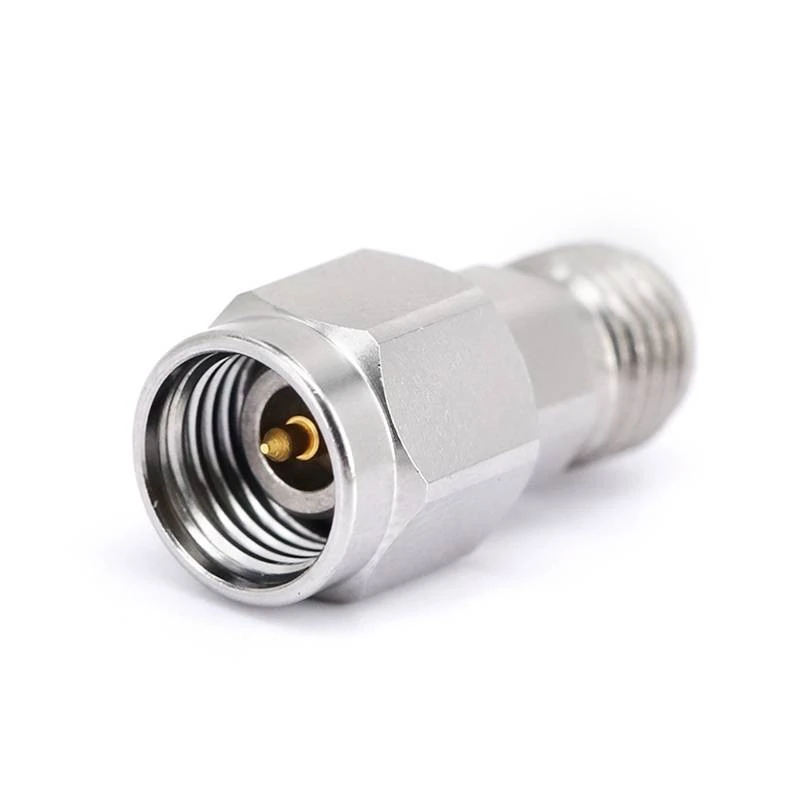

Fr 5- gdcb -40 g -292 e	2,92 mm kvinna	10MHz ~ 40 GHz	1.30	0,5dB
Spänning, DC max (volt)	Kraft, max ingång (watt)	Blocktyp	Kroppsmaterial	Kroppsplatt
+60	2	Innerblock	Rostfritt stål	Passiverad

Sku	Anslutningsserie	Frekvens	Vswr	Insättningsförlust

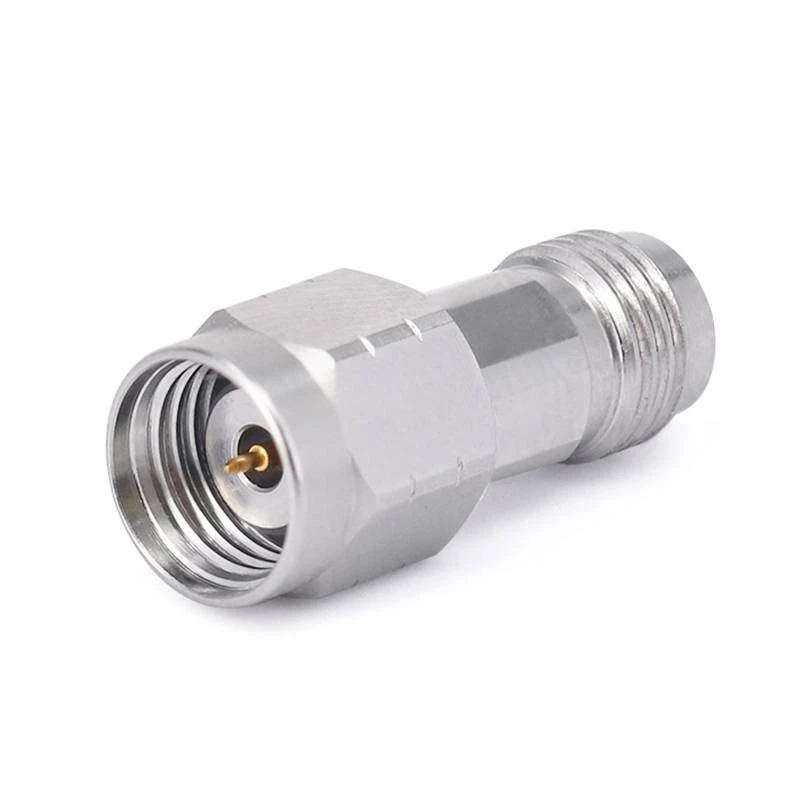

Fr 5- gdcb -67 g -185 e	1,85 mm kvinna	10MHz ~ 67 GHz	1.50	0,9dB
Spänning, DC max (volt)	Kraft, max ingång (watt)	Blocktyp	Kroppsmaterial	Kroppsplatt
+60	2	Innerblock	Rostfritt stål	Passiverad
