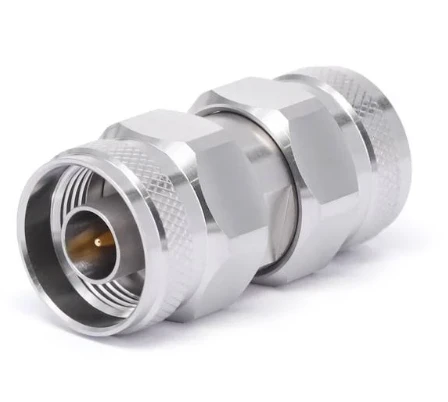

N adapter

N -typen Precision RF -adapter är en avgörande komponent i radiofrekvenssystem. N -typgränssnittet som det använder är en gängad koaxialkontakt känd för sin robusta mekaniska struktur och god elektrisk prestanda, vilket möjliggör tillförlitlig signalöverföring över ett brett frekvensområde.

Skicka förfrågan

Beskrivning

Produktintroduktion

Den maximala driftsfrekvensen för N -exakta adapter kan nå upp till 18 GHz. Det som skiljer sig emellertid från andra RF -adaptrar är att N -exakta adapter tål relativt hög driftskraft. Det används ofta i ingångs- och utgångsportarna för högkraftsutrustning såväl som i högkraftsignalöverföringssystem.

Produktstil

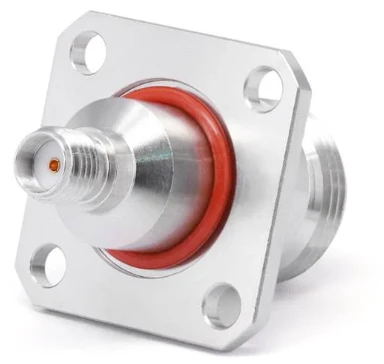

N Kvinna till SMA Kvinna med antingen en 4- Hålfläns eller Abulkhead -fäste används ofta för anslutningen på panelen med instrument och mätare. Den har stabil prestanda, med utmärkta resultat när det gäller stående vågförhållande och förlust av införing. Adapterens kroppsmaterial är tillverkat av fullt rostfritt stål, och den centrala ledaren är tillverkad av mässing med en guldpläterad beläggning. Materialen av hög kvalitet säkerställer att adaptern har en bra livslängd.

Vanliga frågor

1. Har du test- och revisionstjänsten?

Ja, vi kan hjälpa till att få den utsedda testrapporten för produkten och den utsedda fabriksrevisionsrapporten.

2. Vad är din service efter försäljning?

Vår kvalitetsgaranti är ett år. Alla kvalitetsproblem kommer att lösas till kundnöjdheter.

Produktspecifikationsdata

Konfiguration
Anslutning 1 Typ	N
Anslutning 1 impedans	50 ohms
Anslutning 1 polaritet	Standard
Anslutning 2 Typ	N \/ SMA \/ 3,5 mm \/ 2.92mm
Kontakt 2 impedans	50 ohms
Kontakt 2 polaritet	Standard
Anslutningsmetod	Ingen
Adapterkroppsstil	Rak\/4 håls fläns\/skottmontering\/höger vinkel
Materialinformation
Mittkontakt	Cube Gold Plated
Yttre kontakt	Rostfritt stål
Kropp	Rostfritt stål
Dielektrisk	Pei
Miljöuppgifter
Temperaturområde	-55 examen till +165 examen
2011\/65\/EU (ROHS)	Kompatibel

Produkttyp

N RF -adapter
Sku	Ritning	Frekvens	Vswr	Beskrivningstyp

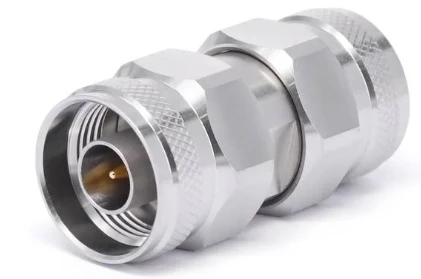

Fr 1- n-jjs		DC -18 GHz	1.15	N hane till n hane

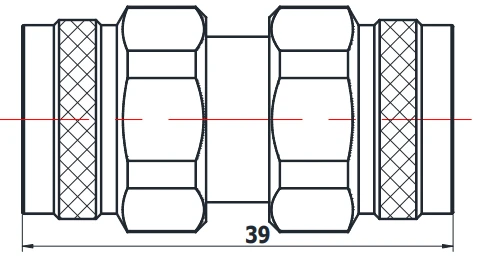

Fr 1- n-kks		DC -18 GHz	1.15	N kvinna till n kvinna

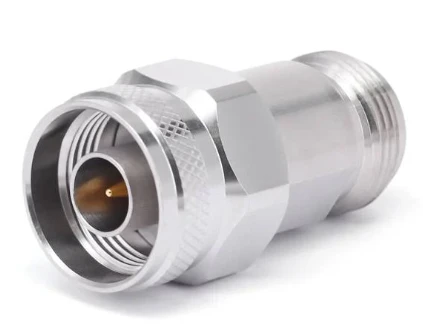

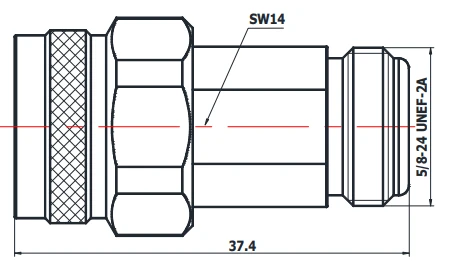

Fr 1- n-jks		DC -18 GHz	1.15	N hane till n kvinnlig

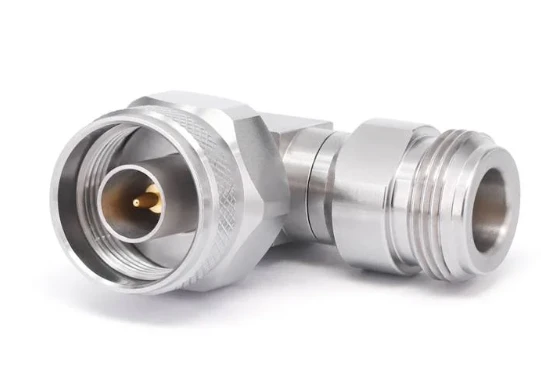

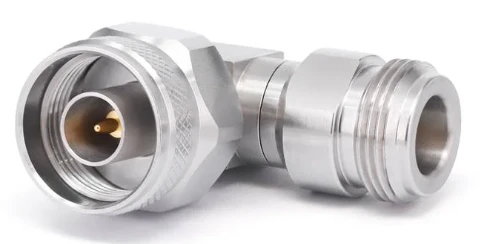

Fr 1- n-jwks		DC -18 GHz	1.15	N hane till n kvinna med rätt vinkel

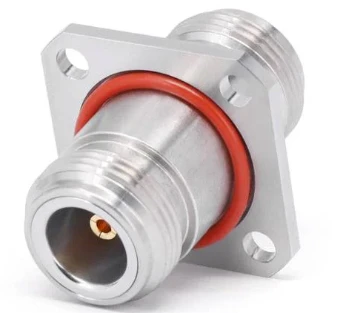

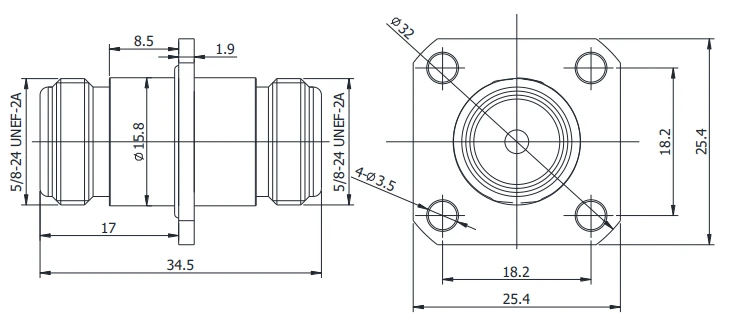

Fr 1- n-kfks		DC -18 GHz	1.15	N kvinna till n kvinna med 4 håls fläns

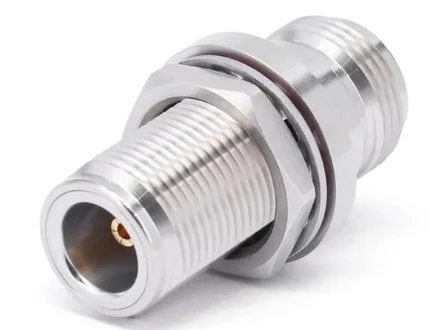

Fr 1- n\/sma-kyks		DC -18 GHz	1.15	N kvinna till n kvinna med skottmontering

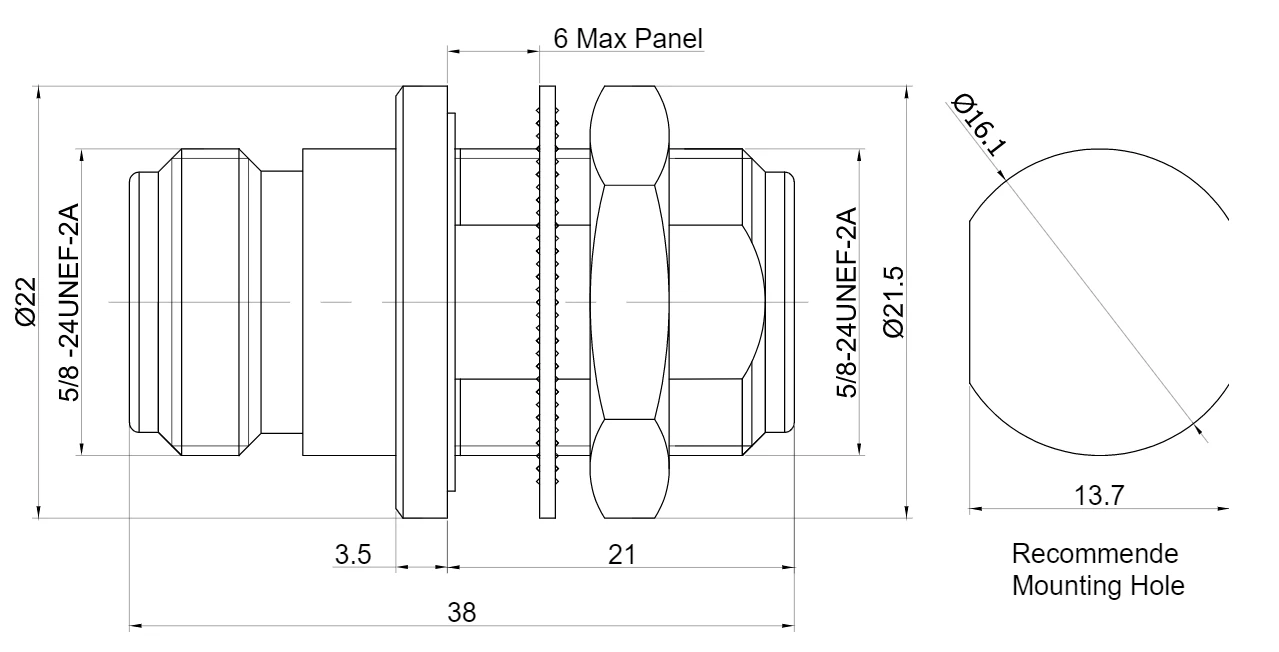

Fr 1- n-kyks -1		DC -18 GHz	1.15	N kvinna till n kvinna med skottmontering

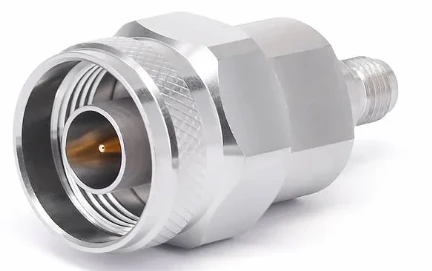

N till SMA RF -adapter
Sku	Ritning	Frekvens	Vswr	Beskrivningstyp

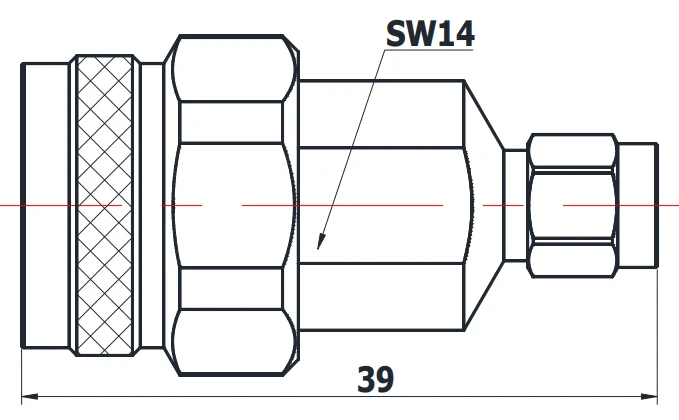

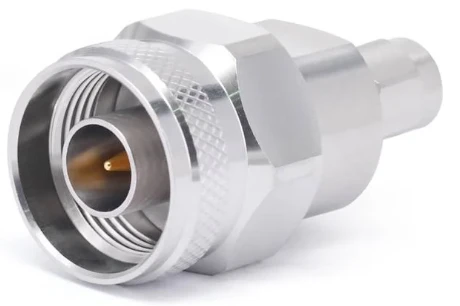

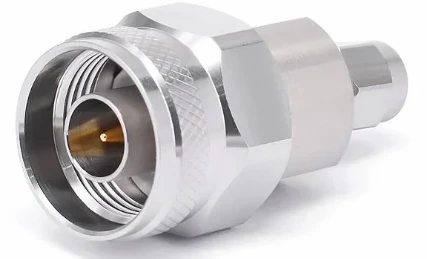

Fr 1- n\/sma-jjs		DC -18 GHz	1.15	N hane till SMA man

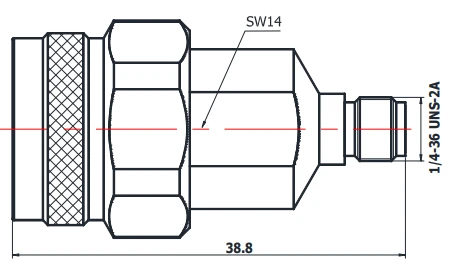

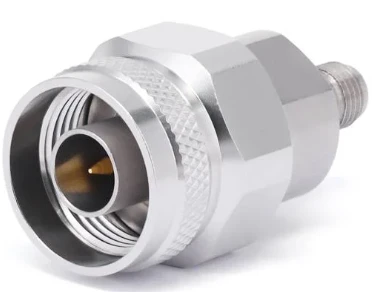

Fr 1- n\/sma-jks		DC -18 GHz	1.15	N hane till SMA -kvinnlig
Fr 1- n\/sma-kks		DC -18 GHz	1.15	N kvinna till SMA -kvinna

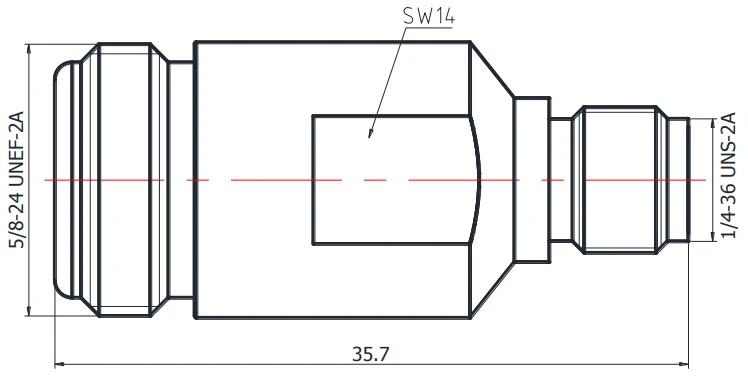

Fr 1- n\/sma-kjs		DC -18 GHz	1.15	N kvinna till SMA man

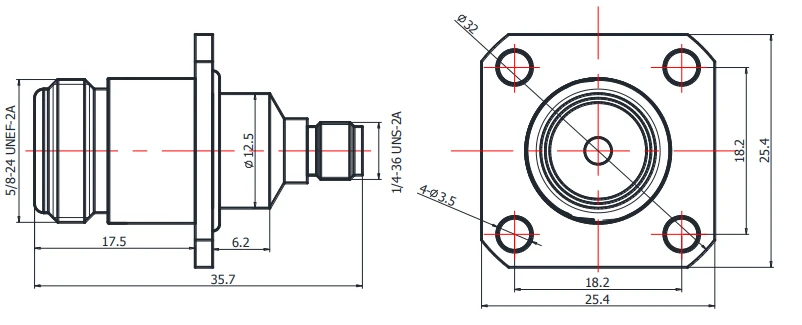

Fr 1- n\/sma-kfks		DC -18 GHz	1.15	N Kvinna till SMA Kvinna med 4 håls fläns

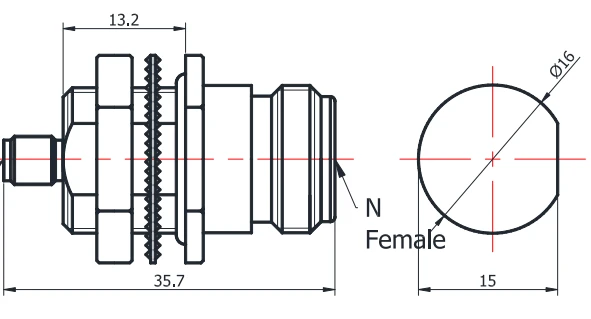

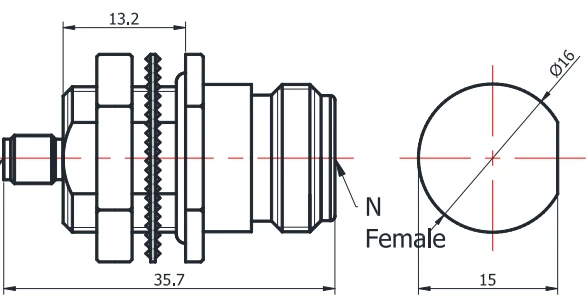

Fr 1- n\/sma-kyks		DC -18 GHz	1.15	N kvinna till SMA kvinnlig adapter med skottmontering
N till 3,5 mm RF -adapter
Sku	Ritning	Frekvens	Vswr	Beskrivningstyp
Fr 1- n\/3. 5- jjs		DC -18 GHz	1.15	N hane till 3,5 mm hane
Fr 1- n\/3. 5- kks		DC -18 GHz	1.15	N kvinna till 3,5 mm kvinna
Fr 1- n\/3. 5- jks		DC -18 GHz	1.15	N hane till 3,5 mm kvinna
Fr 1- n\/3. 5- kjs		DC -18 GHz	1.15	N kvinna till 3,5 mm hane
N till 2,92 mm RF -adapter
Sku	Ritning	Frekvens	Vswr	Beskrivningstyp
Fr 1- n\/2. 92- jjs		DC -18 GHz	1.15	N hane till 2,92 mm hane
Fr 1- n\/2. 92- kks		DC -18 GHz	1.15	N kvinna till 2,92 mm kvinna
Fr 1- n\/2. 92- jks		DC -18 GHz	1.15	N hane till 2,92 mm kvinna
Fr 1- n\/2. 92- kjs		DC -18 GHz	1.15	N kvinna till 2,92 mm hane
