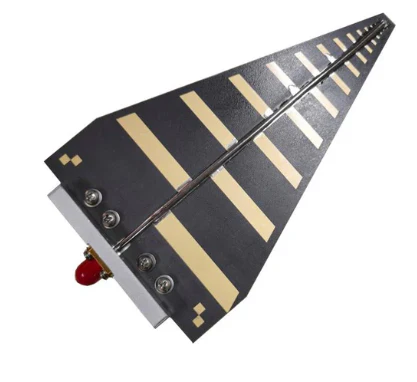

Hur logaritmiska periodiska antenner fungerar

Design och struktur

1. **Element Configuration**: LPAs consist of multiple elements (usually dipole-like) arranged in a periodic fashion. The elements are spaced logarithmically, meaning the distance between elements increases in a specific ratio as you move along the antenna. This logarithmic spacing allows the antenna to resonate at different frequencies effektivt .

2. ** Flera element **: Antennen innehåller vanligtvis flera par av element, där varje par är utformad för att resonera vid en specifik frekvens . Elementen är vanligtvis avsmalnande i storlek och arrangerade så att var och en är en annan längd, motsvarande våglängderna för frekvenserna som den är avsedd att ta emot eller transmitera {{{{{{{{{}}})

3. ** matningsmekanism **: matningspunkten är vanligtvis belägen på baksidan av matrisen, med en transmissionslinje som matar kraft till elementen . Designen gör det möjligt att vara effektivt upphetsat av insignalen .}

Driftsprincip

1. ** Bredbandsprestanda **: LPA: er är i sig bredband på grund av deras konstruktion . Varje element kan resonera vid olika frekvenser, vilket gör att antennen kan fungera effektivt över ett brett utbud utan behov av att ställa in .}

2. ** Logaritmiskt avstånd **: Det logaritmiska avståndet mellan elementen innebär att när frekvensen ökar ökar elementen också i storlek och avstånd . Detta gör att antennen kan upprätthålla konsekvent prestanda över hela frekvensområdet .}

3. ** Strålningsmönster **: LPAS har vanligtvis ett riktningsstrålningsmönster, som kan optimeras för specifika applikationer . Mönstret förblir relativt stabilt över driftsfrekvensområdet, vilket ger förutsägbar förstärkning och riktning .

4. ** Impedansmatchning **: Utformningen av LPA hjälper till att säkerställa god impedansmatchning över frekvensområdet, vilket minimerar reflektion och maximerar kraftöverföring .

Ansökningar

Logaritmiska periodiska antenner används ofta i olika applikationer på grund av deras mångsidighet, inklusive:

- ** Kommunikationssystem **: De är idealiska för kommunikationssystem som kräver bred bandbredd, till exempel TV -sändningar och mobilkommunikation .
- ** Radarsystem **: Deras förmåga att arbeta över ett brett frekvensområde gör dem lämpliga för radarapplikationer .
- ** Testning och mätning **: De används ofta i testutrustning där ett brett frekvenssvar är nödvändigt .

Sammanfattningsvis utnyttjar logaritmiska periodiska antenner sin unika struktur och elementarrangemang för att uppnå bredbandsprestanda, vilket gör dem värdefulla i många telekommunikation och elektroniska applikationer .
