Allmänna testkablar
Allmänna testkablar är allmänt använda kabelprodukter i fält som elektronisk testning, med flera egenskaper för att uppfylla olika användningskrav . När det gäller kontakter erbjuder denna kabel olika typer av kontakter, inklusive 1 . 85mm, 2 {{7} 4mm, 2.92mm, Sma, G3PO och GPO. Alla kontakter har en impedans på 50 ohm och en standardpolaritet.
Beskrivning
Allmänna testkablar

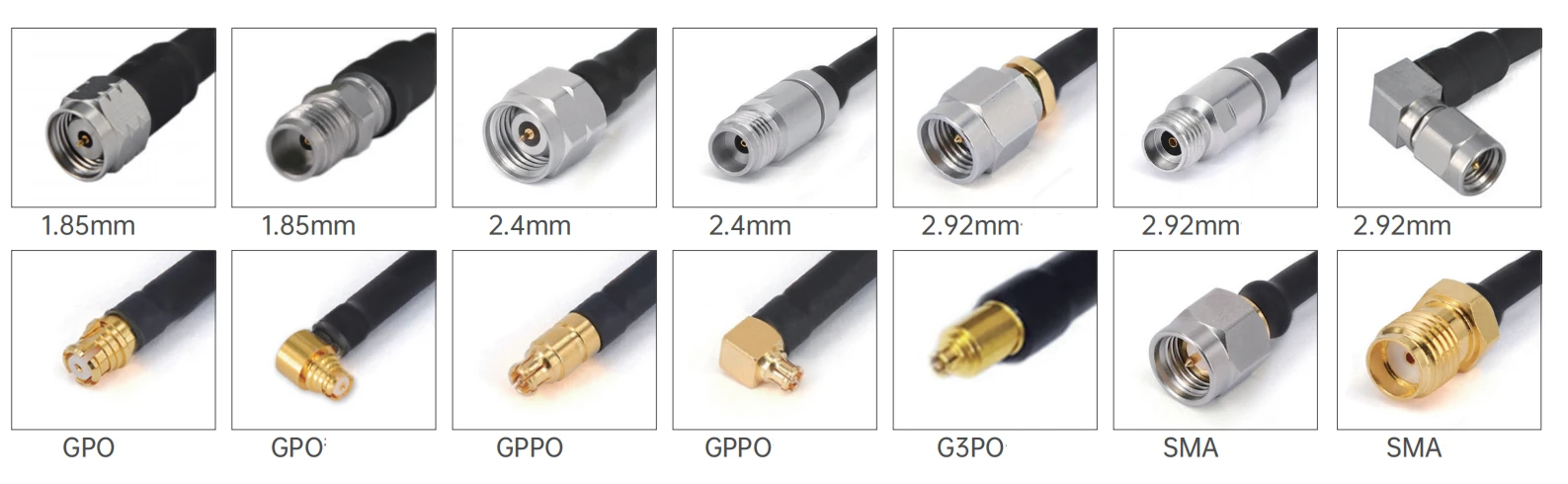

Allmänna testkablar är allmänt använda kabelprodukter i fält som elektronisk testning, med flera egenskaper för att uppfylla olika användningsbehov . När det gäller kontakter erbjuder denna kabel olika typer av kontakter, inklusive 1 . 85mm, 2. 4mm, 2 . 92MM, SMA, SMA, G3P, G3, GPO, och GPO. Alla kontakter har en impedans på 50 ohm och en standardpolaritet. Dessutom har anslutningarna flera installationsmetoder, inklusive raka och rätt vinkeltyper, som kan anpassas flexibelt till olika enhetsgränssnitt.
Produktintroduktion
In terms of material selection, the central contact, external contact, and main body are made of materials such as brass plated with gold, beryllium copper plated with gold, or passivated stainless steel, which have good electrical conductivity and corrosion resistance. The dielectric is made of PEI or PTFE materials to ensure signal transmission performance. The central conductor of the cable is silver - plated copper - klädstål, isoleringsskiktet är fast PTFE, det skärmskiktet består av silver - pläterat koppartejp och koppartråd, och manteln är gjord av FEP -material . Detta sköldar inte bara effektivt störande signaler utan har också viss mekanisk styrka och miljömässigt motstånd .}}
Produktansökan
Under forskning, utveckling, produktion och testning av kommunikationsbasstationer, mobiltelefoner, satellitkommunikationsutrustning, etc. ., allmänt - Syfte Testkablar krävs för att ansluta olika testinstrument till kommunikationsenheter för att säkerställa stabil signalöverföring, så att det är exakt, för att testa olika prestanda för utrustning, såsom signalstyrka, frekvenskarakteristik, transmission, osv. Kabel används för att ansluta signalgeneratorer, spektrumanalysatorer och annan utrustning för att exakt testa basstationernas frekvensprestanda, vilket säkerställer att basstationerna kan tillhandahålla stabila och effektiva kommunikationstjänster .
Viktiga anteckningar
1. För kabelmonteringar med anpassad längd, glöm inte att lämna din längdinformation på kassasidan;
2. Alla kabelaggregat kan vara försedda med fasmatchade par eller grupper; Om du behöver kablar för att matchas, skicka e -post till oss: sales@flexirf.com
Produktspecifikationsdata
|
Konfiguration |
|
|
Anslutning 1 Typ |
1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/N |
|
Anslutning 1 impedans |
50 ohms |
|
Anslutning 1 polaritet |
Standard |
|
Anslutning 2 Typ |
1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/N |
|
Kontakt 2 impedans |
50 ohms |
|
Kontakt 2 polaritet |
Standard |
|
Anslutningsmetod |
Ingen |
|
Anslutningskroppsstil |
Rak och rätt vinkel |
|
Materialinformation |
|
|
Mittkontakt |
Mässingguldpläterad, beryllium kopparguldpläterad |
|
Yttre kontakt |
Mässingguldpläterad, beryllium kopparguldpläterad, rostfritt stål passivated |
|
Kropp |
Mässingguldpläterad, beryllium kopparguld, rostfritt stål passivated |
|
Dielektrisk |
PEI/PTFE |
|
Miljöuppgifter |
|
|
Temperaturområde |
-40 examen till +165 examen |
|
2011/65/EU (ROHS) |
Kompatibel |
|
Kabelspecifikationer |
|
|
Centrum |
Silverpläterad kopparweld |
|
Dielektrisk |
Fast PTFE |
|
Två skärmning |
Silverpläterat kopparband och tråd |
|
Jacka |
Fep |
|
Kapacitans (pf/m) |
95.1 |
|
Förökningshastighet (%) |
70 |
|
Skärpande effektivitet |
<-100dB @ 1GHz |
|
Krafthantering |
10watt @ 18ghz vid havsnivå, vswr1.0 |
Produkttyp
| GAF71/RG405SS 405 -serie flexibel kabelmontering | ||||
 |
Struktur Materialdiameter (mm) |
|||
|
1 |
Innerledare |
Silverpläterad kopparklädd stål |
0.51±0.05 |
|
|
2 |
Isolator |
Fast PTFE |
1.63±0.05 |
|
|
3 |
Innerskydd |
Silverpläterad kopparband |
1.80±0.05 |
|
|
4 |
Yttre skärmning |
Flätning av silverpläterad koppling |
2.18±0.05 |
|
|
5 |
jacka |
Fep |
2.54±0.1 |
|
| Dämpning, kraft (testtillstånd vid 20 graders havsnivå) | |||||||
|
Frekvens (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Dämpning (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Dämpning (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Vanliga modeller och tekniska indikatorer
|
|||||
|
Bild |
Sku |
Anslutning 1 |
Kontakt 2 |
Frivillighet |
Returförlust/vswr |
 |

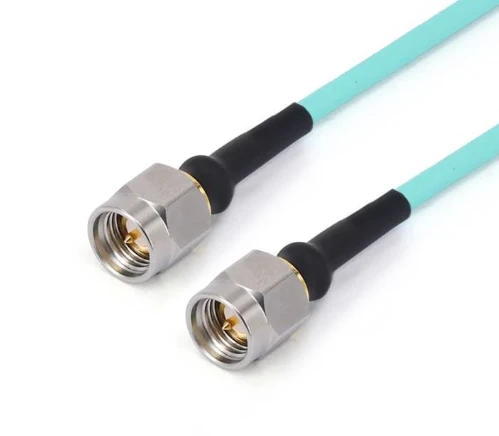

FRF 71- SMMSM-XXX |
SMA -man |
SMA -man |
DC -26.5 GHz |
1.30 |
 |

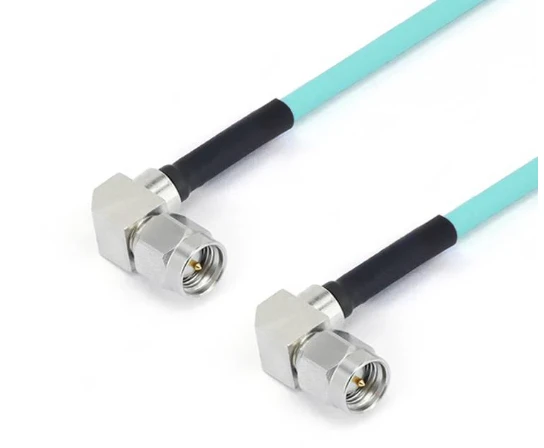

Frf 71- smwmsmwm-xxx -18 g |
SMA -hane med rätt vinkel |
SMA -hane med rätt vinkel |
DC -18 GHz |
1.30 |
 |

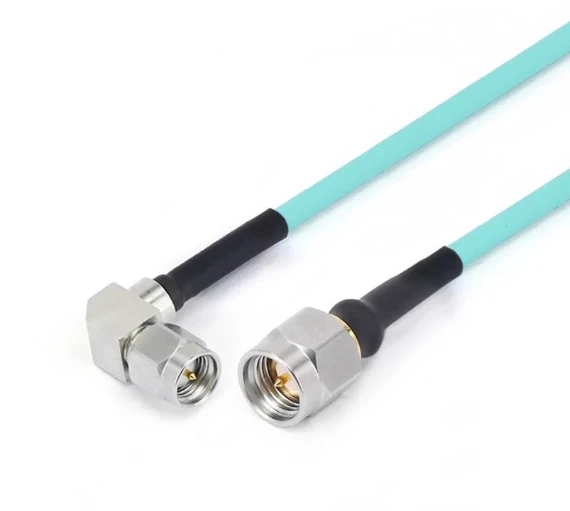

FRF 71- SMMSMWM-XXX -18 G |
SMA -man |
SMA -hane med rätt vinkel |
DC -18 GHz |
1.30 |
 |
Frf 71- SMMGPF-xxx |
SMA -man |
GPO (SMP) kvinnlig |
DC -26.5 GHz |
1.35 |
 |
Frf 71- SMMGPWF-xxx |
SMA -man |
GPO (SMP) Kvinna med rätt vinkel |
DC -26.5 GHz |
1.35 |
 |
Frf 71- SMFGPF-xxx |
SMA -kvinna |
GPO (SMP) kvinnlig |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA -kvinna med 4 håls fläns |
GPO (SMP) kvinnlig |
DC -26.5 GHz |
1.35 |
 |
Frf 71- SMMGPPF-xxx |
SMA -man |
GPPO (mini-SMP) kvinna |
DC -26.5 GHz |
14dB |
 |
Frf 71- SMMGPPWF-xxx |
SMA -man |
GPPO -kvinna med rätt vinkel |
DC -26.5 GHz |
14dB |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA -hane med rätt vinkel |
GPPO (mini-SMP) kvinna |
DC -18 GHz |
15dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA -hane med rätt vinkel |
GPPO -kvinna med rätt vinkel |
DC -18 GHz |
15dB |
 |
Frf 71- SMFGPPF-xxx |
SMA -kvinna |
GPPO (mini-SMP) kvinna |
DC -26.5 GHz |
14dB |
 |
Frf 71- smffgppf-xxx |
SMA -kvinna med 4 håls fläns |
GPPO (mini-SMP) kvinna |
DC -26.5 GHz |
14dB |
 |
Frf 71-292 m292m-xxx |
2,92 mm hane |
2,92 mm hane |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm hane |
GPO (SMP) kvinnlig |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm hane |
GPO (SMP) Kvinna med rätt vinkel |
DC -40 GHz |
12dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm kvinna |
GPO (SMP) kvinnlig |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm kvinna med 4 håls fläns |
GPO (SMP) kvinnlig |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgppf-xxx |
2,92 mm hane |
GPPO (mini-SMP) kvinna |
DC -40 GHz |
14dB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm kvinna |
GPPO (mini-SMP) kvinna |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm kvinna med 4 håls fläns |
GPPO (mini-SMP) kvinna |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm hane |
GPPO (mini-SMP) Kvinna med rätt vinkel |
DC -40 GHz |
12dB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm hane |
G3PO (SMPS) Kvinna |
DC -40 GHz |
14dB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm kvinna |
G3PO (SMPS) Kvinna |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm kvinna med 4 håls fläns |
G3PO (SMPS) Kvinna |
DC -40 GHz |
14dB |
 |
Frf 71-24 m24m-xxx |
2,4 mm hane |
2,4 mm hane |
DC -50 GHz |
14dB |
 |
Frf 71-24 fgpf-xxx |
2,4 mm kvinna |
GPO (SMP) kvinnlig |
DC -40 GHz |
12dB |
 |
Frf 71-24 ffgpf -100 |
2,4 mm kvinna med 4 håls fläns |
GPO (SMP) kvinnlig |
DC -40 GHz |
12dB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm hane |
GPO (SMP) Kvinna med rätt vinkel |
DC -40 GHz |
10dB |
 |
Frf 71-24 mgppf-xxx |
2,4 mm hane |
GPPO (mini-SMP) kvinna |
DC -40 GHz |
12dB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm hane |
GPPO (mini-SMP) Kvinna med rätt vinkel |
DC -40 GHz |
10dB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm kvinna |
GPPO (mini-SMP) kvinna |
DC -40 GHz |
12dB |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm kvinna med 4 håls fläns |
GPPO (mini-SMP) kvinna |
DC -40 GHz |
12dB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm hane |
G3PO (SMPS) Kvinna |
DC - 67 GHz |
10dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm kvinna |
G3PO (SMPS) Kvinna |
DC - 67 GHz |
10dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm med 4 -håls fläns |
G3PO (SMPS) Kvinna |
DC - 67 GHz |
10dB |
|

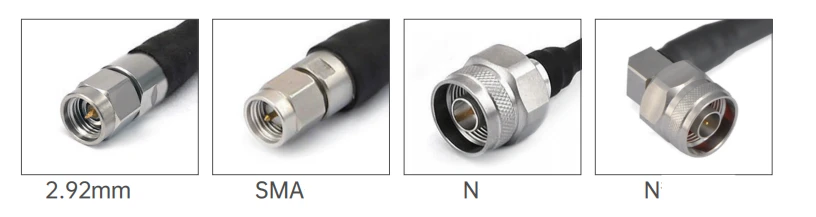

GAF72/RG402SS 402 Series flexibel kabelmontering |
||||||
|
Struktur Materialdiameter (mm) |
||||||
 |
1 |
Innerledare |
Silverpläterad kopparklädd stål |
0.92±0.05 |
||
|
2 |
Isolator |
Fast PTFE |
2.97±0.05 |
|||
|
3 |
Innerskydd |
Silverpläterad kopparband |
3.25±0.05 |
|||
|
4 |
Yttre skärmning |
Flätning av silverpläterad koppling |
3.58±0.1 |
|||
|
5 |
jacka |
Fep |
4.12±0.13 |
|||
| Dämpning, kraft (testtillstånd vid 20 graders havsnivå) | |||||||
|
Frekvens (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Dämpning (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Dämpning (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Vanliga modeller och tekniska indikatorer
|
|||||
|
Bild |
Sku |
Anslutning 1 |
Kontakt 2 |
Frivillighet |
Returförlust/vswr |
|
|
FRF 72- SMMSM-XXX |
SMA -man |
SMA -man |
DC -26.5 GHz |
1.30 |
|
|

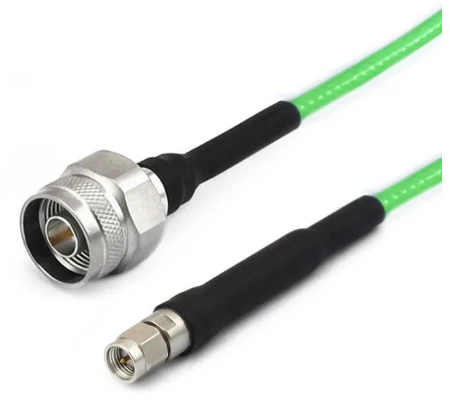

Frf 72- nmsmm-xxx |
N hane |
SMA -man |
DC -18 GHz |
1.25 |
|
|

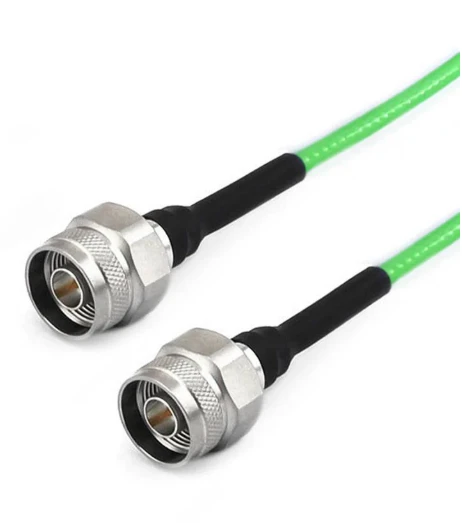

Frf 72- nmnm-xxx |
N hane |
N hane |
DC -18 GHz |
1.25 |
