Fas eller fördröjning av test RF -kabel för differentiellt singalest

Vid differentiell signalprovning bestäms kravet på fas- eller fördröjningsmatchning av test -RF -kablar främst av överföringskarakteristiken för differentiella signaler och noggrannhetskraven i testscenariot . Detta kan förstås från följande nyckelperspektiv:

1. Skyddande av det väsentliga kännetecknet för differentiella signaler - Grunden för avbokning av störningar

Kärnanfördelen med differentiella signaler ligger i deras förmåga att avbryta interferens med gemensamt läge (såsom elektromagnetisk störning och brus) genom "skillnadsberäkning" vid mottagaren, förlitar sig på att "signaler på de två linjerna har lika amplitud och motsatt polaritet ."tidsskillnad eller fasskillnadMellan de två signalerna som anländer till mottagaren, som stör det synkrona förhållandet "lika amplitud och motsatt polaritet ." i sådana fall kan störningar inte effektivt avbrytas och kan till och med amplifieras, vilket direkt undergräver anti-interferensförmågan hos differentiella signaler .}

2. Undvika signalförvrängning för att säkerställa testnoggrannhet

Överföringen av differentiella signaler beror på "symmetri" för de två linjerna:

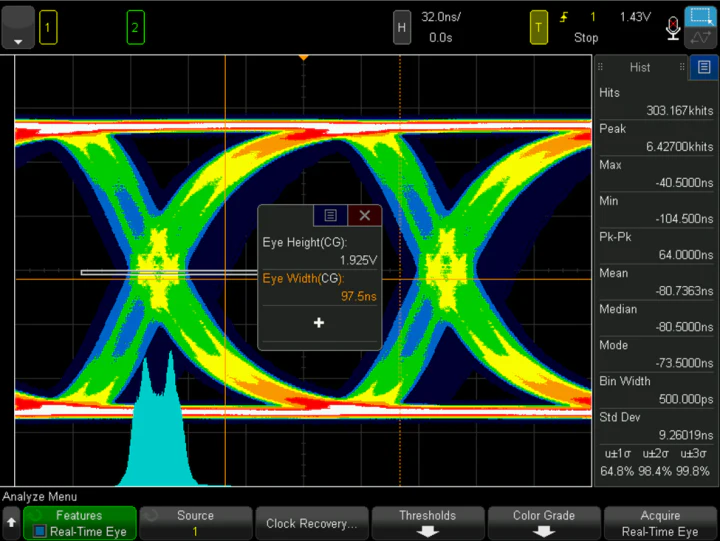

En fördröjningsmatchning kommer att få de två signalerna att komma fram till mottagaren asynkront, vilket leder till störd vågformsöverlappning (E . G ., felinställning mellan stigande och fallande kanter) och resulterar ivågformförvrängning;

En fasmatchning (särskilt i högfrekventa RF-scenarier) kommer att få signalförhållandet att avvika från de utformade förväntningarna, vilket stör störningslogiken för signalerna .
Dessa snedvridningar kommer direkt att påverka äktheten av testresultat, vilket leder till felbedömningar om signalkvalitet och överföringsprestanda .

3. Förhindra att tidsfel ska anpassa sig till höghastighetssignscenarier

In high-speed differential signal transmission (such as USB, PCIe, HDMI, etc.), the signal period is extremely short (nanosecond or even picosecond level). Even a tiny delay or phase deviation (e.g., a delay difference of a few picoseconds) may exceed the "setup time" or "Håll tid" på signalen, orsakartimingfel{{0}} Detta kommer att leda till felbedömning av datalogik (förvirring mellan 0 och 1) vid mottagaren, öka bitfelfrekvensen eller till och med orsaka systemkommunikation . som en "mellanliggande länk" i signalöverföring, den matchande prestanda av testkablar direkt avvikelse om ytterligare tidtagning kommer att vara introducerad, påverkar den anslå, påverkan av den accutuationen som är införd, vilket påverkar den high-speed-systemet prestanda .

4. Att upprätthålla signalintegritet och minska sekundärstörningen

Kablar med felaktig fas eller fördröjning kommer att störa transmissionslinjens impedanskontinuitet, vilket orsakarsignalreflektionochöverhörning:

Reflektion kommer att leda till signal superposition och svängning, vilket resulterar i vågformsförvrängningar såsom överskridande och underskott;

Övergången kommer att orsaka onödig elektromagnetisk koppling mellan de två signallinjerna, vilket ytterligare stör signalerna .
Matchade kablar kan å andra sidan minimera dessa problem, vilket säkerställer "integriteten" av signalen från sändaren till mottagaren och gör testresultaten mer konsekvent med systemets faktiska tillstånd .

Sammanfattningsvis är fas- eller fördröjningsmatchning en kärnförutsättning för att säkerställa noggrannheten och tillförlitligheten för differentiell signaltest ., särskilt i högfrekvent och höghastighetsscenarier, dess inverkan hänför sig direkt till giltigheten av test slutsatser och noggrannheten för systemprestanda .}}}
