PCB -kortstruktur

Strukturen för ett PCB-kort innehåller huvudsakligen olika kortlagerstrukturer såsom enskiktsskivor, dubbelskiktskivor och flera skiktskivor . Följande är en detaljerad strukturanalys:

1. Single-Layer Board
Strukturkomposition: Det finns kopparfolie på endast ena sidan, och ingen kopparfolie på andra sidan . Komponenter placeras vanligtvis på sidan utan kopparfolie, och sidan med kopparfolie används huvudsakligen för ledningar och lödning .
Applikationsscenarier: Lämpliga för enkla kretsar, såsom elektroniska klockor, leksaker, etc. . Dess produktionsprocess är enkel och kostnaden är låg, men dess funktioner är relativt singel .

2. Dubbelskiktskiva
Substratmaterial: Det vanligt använda är fr -4, som är en blandning av glasfiber och epoxiharts . Den har god mekanisk styrka, isolering och värmebeständighet, och kan ge stabilt stöd för kretskortet .}
Conductive layer: That is, copper foil, which is distributed on the upper and lower sides of the substrate. Various circuit patterns are formed through the etching process for current transmission. The thickness of the copper foil can be selected according to requirements. For example, 1 ounce (oz) copper foil is suitable for large currents, and 1/2 ounce Kopparfolie är lämplig för vanliga kretsar .
Isoleringsmaterial: PP (PrePreg) används som isoleringsmaterial mitt i dubbelskiktskivan . Det är en blandning av halvtäckt harts och glasfiber, som kan binda de två skikten och se till att det inte finns någon kortkrets mellan de två skikten .}
Ytskyddsmaterial: Inklusive lödmask och silkscreen -skikt . Lödmasken är i allmänhet grön, röd eller svart bläck, som används för att skydda kopparfolien från oxidation och rost, och förhindra löd från flödande till oönskade platser under lödning, med endast kuddarna som exponerar koppar; Silkscreen -skiktet är vanligtvis vitt bläck, används för att skriva ut text eller symboler som komponentpositioner och modeller på PCB -kortet, underlätta montering och underhåll .
Applikationsscenarier: Produktionsprocessen är relativt enklare än för flera skiktskivor . Det är lämpligt för medelstora komplexitetskretsar, såsom ljudutrustning, TV-apparater osv.

3. Multi-lagers styrelse
Signalskikt: Används för att placera komponenter och ledningar, det är huvudskiktet som ansluter olika komponenter, inklusive det övre lagret (övre skiktet), bottenlagret (bottenlagret) och flera mellanliggande signalledningar . sin ledningsdesign direkt påverkar prestandan och tillförlitligheten för hela PCB .}}
Power layer and ground layer: Usually located in the middle layer, used to provide stable power supply and grounding for the entire circuit board. For example, in a four-layer board, the middle layer 1 may serve as a "power supply dedicated channel", such as the +5V line for powering the entire board, or a copper sheet as the "ground" (Ground), and the middle layer 2 may be divided into another power layer eller tjäna som ledningsskikt för en annan grupp signallinjer .
Isoleringsskikt: fr -4 eller andra isoleringsmaterial används för att separera de olika ledande skikten, förhindra kortkretsar och säkerställa självständigheten och stabiliteten hos signaler .

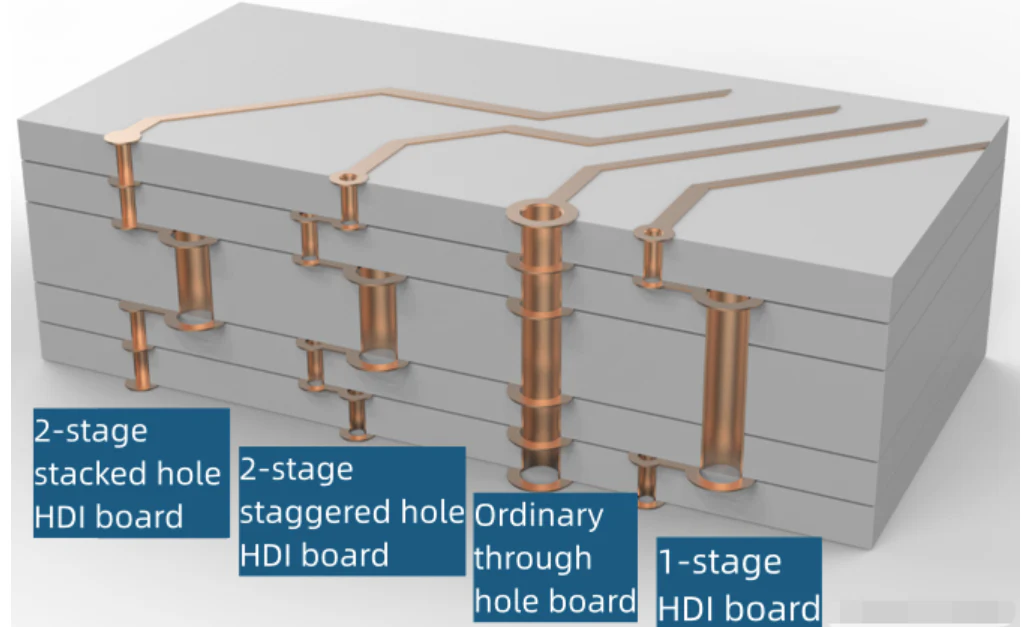

Vias: inklusive genom hål, blinda hål och begravda hål . genom hål som rinner genom hela brädet och används för att ansluta kretsar i olika lager och montera traditionella komponenter; Blindhål används för att ansluta det översta skiktet och inre skikten, vanligtvis för högfrekvent signalöverföring, vilket kan minska banlängden och göra signalöverföring snabbare; Begravda hål är ansvariga för elektriska anslutningar mellan inre skikt . I högdensitetskort kan kombinationen av blinda hål och begravda hål rymma fler linjer samtidigt som det undviker att brädet är för tjockt .}
Ytbehandlingsskikt: I likhet med dubbelskiktskivan har det en lödmask och ett silkescreenskikt, som också spelar rollen för skydd och identifiering . Dessutom kommer vissa avancerade multi-skiktbrädor också att genomgå ytguldplätering och andra behandlingar för att förbättra ledningsförmågan och korrosionsmotståndet .}}}}}}}}}}}}}}}}}}
Applikationsscenarier: Lämpliga för höghastighets-, höghastighets- och högfrekvenskomplexkretsar, såsom datormoderbrädor, mobiltelefonmoderbrädor, etc.
