Kraftdelare och delare
Lämna ett meddelande

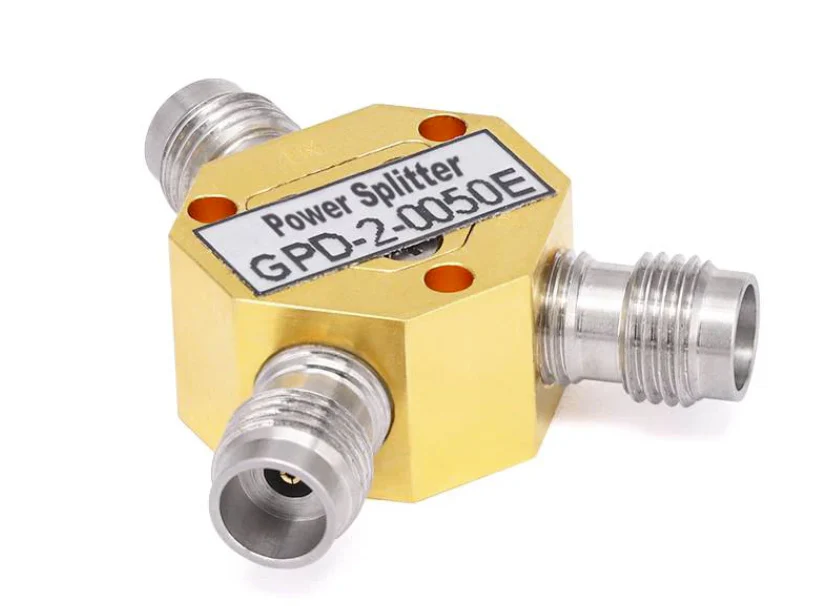

Kraftdelare och kraftdelare är relaterade i funktion och applikation och används ofta omväxlande . Strikt sett finns det emellertid subtila skillnader, främst i termer avDesignmål, funktionella fokus och applikationsscenarier. De specifika skillnaderna är följande:
1. Kärnfunktioner och designmål
Kraftdelare
Dess kärna ligger i"Bidirectionality". Det kan inte bara dela en ingångseffekt i flera utgångar (distributionsläge) utan också kombinera flera ingångsprafter i en utgång (kombineringsläge), så det kallas också en "Power Divider-Combiner" .}
Designen betonarhamnmatchning, låg förlust och hög isoleringFör att säkerställa effektiv drift under både framåtfördelning och omvänd kombination, minska signalreflektion och störningar mellan portar .
Kraftdelare
Dess kärna är"Unidirectionality", fokuserar endast på att dela en ingångseffekt i flera utgångar utan att beakta den omvända kombinationen av funktionen .
Designen lägger mer tonvikt påEnkla kraftfördelningsförhållandenmed lägre krav för omvänd isolering och matchning, och strukturen kan vara enklare (till exempel att använda ett motståndsnätverk eller en enkel transmissionslinje) .
2. Skillnader i tekniska indikatorer
| Indikator | Kraftdelare | Kraftdelare |
|---|---|---|
| Isolering | Hög (vanligtvis ＞ 20dB) för att undvika störningar mellan portarna | Låg (kanske inte krävs strikt)) |
| Dubbelriktning | Stöder dubbelriktad drift (distribution/kombination) | Stöder bara enkelriktad distribution |
| Spänningsstativvågförhållande (VSWR) | Låg (vanligtvis ＜ 1,2) för att säkerställa god dubbelriktad matchning | Högre (endast grundläggande matchning av ingångsporten krävs) |
| Insättningsförlust | Låg (främst distributionsförlust, till exempel 3DB för tvåvägsdelning) | Kan vara högre (inklusive ytterligare förluster som motståndsspänningsförlust) |
3. typiska strukturer och applikationsscenarier
Kraftdelare
Typiska strukturer: Wilkinson Power Dividers, BranchLine Bridges, etc ., som förlitar sig på transmissionslinjer eller kopplingsstrukturer för att uppnå högprecisionsdistribution .
Applikationsscenarier: System som kräver dubbelriktad drift, såsom radaröverföring/mottagningsmoduler (behöver båda för att distribuera sändande signaler och kombinera mottagande signaler), antennuppsättningar (signalfördelning och kombination), radiofrekvenseffektkombinationer, etc .}
Kraftdelare
Typiska strukturer: Motståndsnätverk, enkla transmissionslinjer för T-typ, etc ., med en enklare struktur .
Applikationsscenarier: Scenarier som endast kräver enkelriktad distribution, såsom distribution av kabel-TV-signaler till flera användarterminaler, flerkanalsparallell utgång av signalkällor i radiofrekvenstestning, signal shunting av lågeffektenheter, etc .}
