Varför VNA Network Analyzer (VNA) testkablar är ofta dyra



De höga kostnaderna för VNA-testkablar beror på olika faktorer, inklusive stränga prestandakrav, specifika material, tillverkningsprocesser med hög precision och högkvalitativ kontroll. Låt oss analysera det från många aspekter:



1. Requirements for High Performance SpecificationsThe working frequency of VNA test cables typically covers (from MHz to GHz), while maintaining a high integrity of signal transmission to ensure the stability of measured S-parameters, insertion loss, standing wave, and phase matching parameters.Lower insertion loss: In some high-frequency ranges (>40 GHz), lägre dielektrisk förlust kan också påverka mätresultaten. Kablarna måste använda dielektriska material med låg densitet för att säkerställa maximal minskning av signalöverföringsförlust.Kablar måste upprätthålla en exakt karakteristisk impedans (vanligtvis 5 0 ω) med minimal variation över hela längden och frekvensområdet. Varje impedansmatchning kommer att införa fel, så dimensionella toleranser för ledare och dielektrik måste nå mikrometernivån (vanligtvis ± 0,001 tum).



Fasstabilitet:Vid rutinmässig RF -testning är stabiliteten hos testkabeln som används en viktig faktor att tänka på för att säkerställa exakta och repeterbara mätningar. Den stabila och fasstabila kabeln har följande egenskaper: den kan säkerställa god fasspårning med temperaturändringen, vilket kan minska det återstående felet och osäkerheten; Även om kabeln används under lång tid och ständigt flyttas och böjs många gånger, kommer dess förlust och fasstabilitet inte att förändras väsentligt. Den VNA-specifika testkabeln har en så bra fasamplitudstabilitetsprestanda.



VNA: s utmärkta skärmegenskaper:Detta gör att alla typer av elektromagnetisk störning och signalläckage alltid kan blockeras i testsystemet. Hur kan vi ha bättre skyddande prestanda och läckmotstånd? Först och främst bör kabeln anta en flerskiktsskyddsstruktur, vanligtvis inklusive metallflätskikt och metallfolieskikt, minst 2 eller fler lager av skärmningsskiktstruktur. Skärmningsprestanda för RF -koaxiella kablar är också relaterade till faktorer såsom materialet i skärmtejpen som är lindad runt den, tillverkningsprocessen och andra faktorer. Material av hög kvalitet och avancerade tillverkningsprocesser kan förbättra konduktiviteten och stabiliteten i det skärmskiktet och därmed förbättra kabelns skärmning.

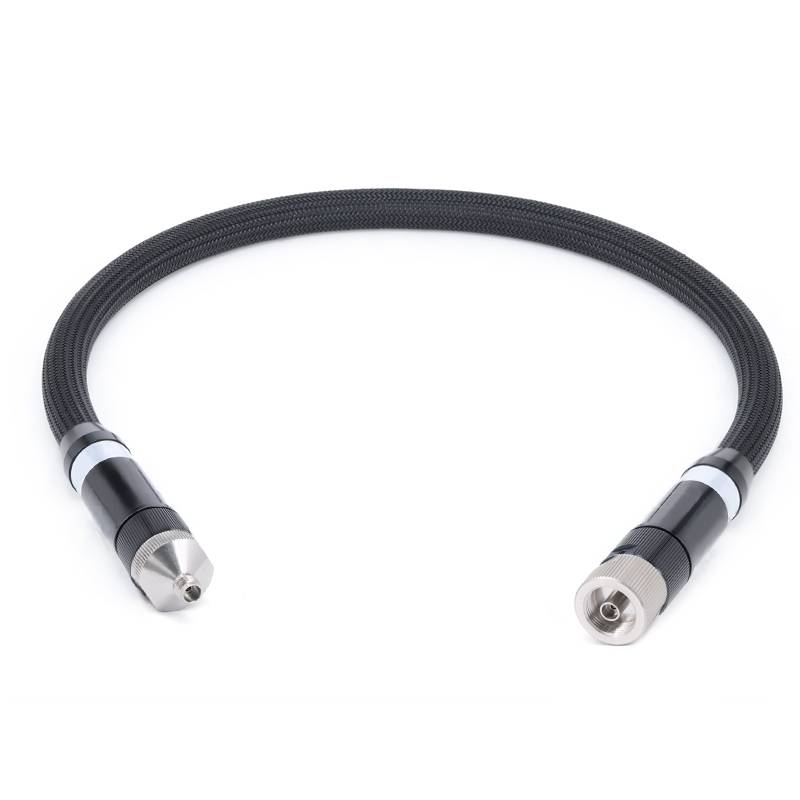

2. Specialmaterial: Materialet som används för tillverkning av VNA-kablar måste uppfylla strikta kvalitetsstandarder för att uppfylla högfrekventa prestandakrav: Central ledare: Använd hög renhet syrefri koppar eller silverpläterad koppar för att minska hudeffektförluster vid höga frekvenser. Insulerande medium: Kräver låg förlust, mycket stabil dielektrisk, såsom lågdensitet Ptfe. extremt enhetlig och konsekvent. Lägg sedan till ett lager av flätad silverpläterad koppartråd, tätt och enhetligt vävd för att uppnå bättre skärmning effektivitet. Armormanteldel: Den yttre använder rostfritt stål rustning och nylonflätad struktur, medan den inre anslutningen använder en vridfri design för att säkerställa maximal kompressionsbeständighet, tensil styrka och vridmotstånd för testerkabeln, vilket ger en undantagsliv.



3. Precisionstillverkning och processdesign

Design och produktion av VNA-kablar kräver precision på mikrometer på mikrometer på mikrometer:

Dimensionella toleranser: Geometrierna för inre ledare, dielektrik och yttre sköldar måste vara enhetliga för att undvika impedansförändringar. Exempelvis måste koncentriken hos inre och yttre ledare (för att förhindra reflektioner orsakade av excentricitet) kontrolleras inom mikrometerområdet.

Komplexa strukturer: Många högfrekventa kablar använder avancerade mönster, såsom 塑形-strukturer för fasstabilitet och PTFE med låg densitet för att minska vikt och förlust.

Manuell enhet med hög precision: Kritiska komponenter i kablar med extremt högfrekvent (som anslutningar) kan kräva manuell montering och felsökning för att möta specifikationer, vilket ökar arbetskraftskostnaderna.



4. Högpresterande kontakter

Kontakter är en kritisk del av VNA -kablar, och dåligt utförande av kontakter kan vara en viktig källa till mätfel. De kräver:

Precisionsbearbetning: Anslutningar (såsom SMA, 3,5 mm, 2,4 mm, 1,85 mm) bearbetas från högklassig mässing eller beryllium koppar (som har fjäderliknande egenskaper) med toleranser som kontrolleras inom ± 0. 0001 tum.

Pläteringsbehandling: Guld- eller rodiumplätering (5–50 mikroincher tjocka) säkerställer låg kontaktmotstånd, korrosionsmotstånd och repeterbar parningsprestanda (avgörande för kalibrering).

Testning och verifiering: Varje kontakt måste testas för spänningsstativvågförhållande (VSWR), införingsförlust och mekanisk hållbarhet (tusentals insättnings-\/extraktionscykler), vilket ökar produktionstiden.



5. Miljöhållbarhet

VNA -kablar måste motstå hårda förhållanden i laboratorie-, fabriks- eller fälttestning:

Flexibilitet och robusthet: De måste tåla upprepad böjning, vridning och nötning utan nedbrytning i prestanda. Detta kräver förbättrade interna stödkonstruktioner och hållbar mantel.

Temperatur och vädermotstånd: Material måste förbli stabila under ett brett temperaturintervall, fuktiga miljöer och exponering för kemikalier (såsom oljor och lösningsmedel). Därför används dyra tekniska plast och elastomerer
