Skillnaderna mellan att använda en stiftdiod för att styra spänningen och använda en D-sub 9- PIN-gränssnitt för att styra en RF-mekanisk switch

Skillnaderna mellan att använda en stiftdiod för spänningsstyrning och användning av en D-Sub 9- PIN-gränssnitt för att styra en RF-mekanisk switch återspeglas i flera aspekter, inklusive arbetsprinciper, prestationsindikatorer och praktiska tillämpningar . här är en detaljerad analys:



1. Arbetsprinciper

Stiftdiodkontroll:
En stiftdiod är en halvledaranordning med en stiftstruktur . den modulerar överföringen av RF -signaler genom att ändra konduktiviteten för det inneboende (i) skiktet genom en likspänningspänning .

Framspänning: Minskar motståndet hos I -lagret, vilket gör att RF -signaler kan passera med minimal förlust .

Omvänd förspänning: Utvidgar utarmningsregionen och blockerar RF -signaler .
Denna elektroniska switch är en fast tillståndsanordning som uppnår växlingshastigheter från nanosekunder till mikrosekunder beroende på spänningsnivåer .

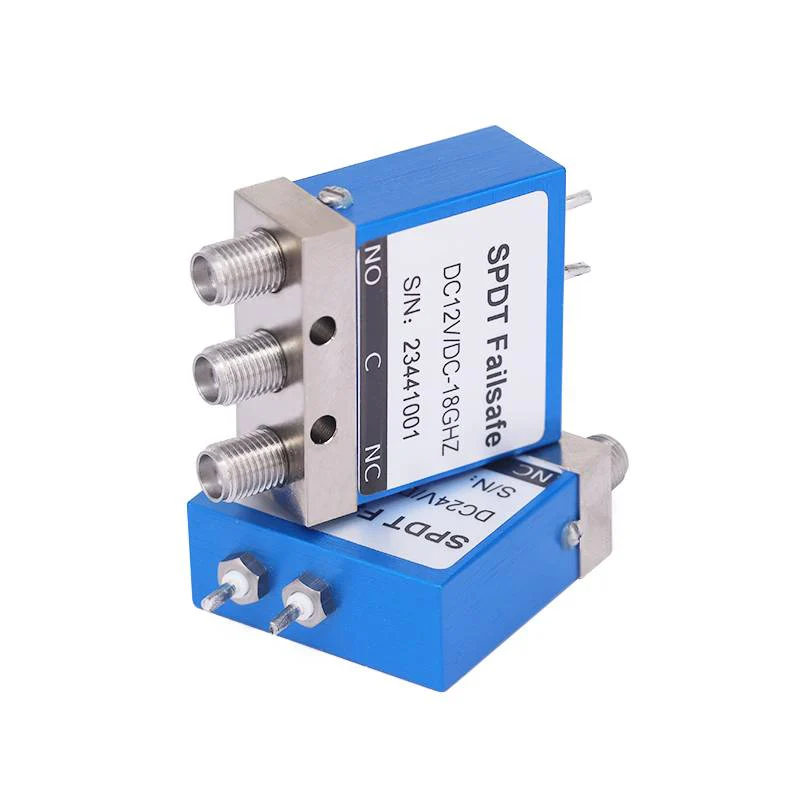

D-SUB 9- Pin + Mechanical Switch:
The D-Sub 9-pin interface (such as the DE-9 connector) typically transmits digital control signals (e.g., TTL logic) to drive the RF mechanical switch. The switch switches RF signal paths by physically moving contacts. It requires an external drive circuit (som en relä eller transistor) för att konvertera logiksignaler med låg effekt till mekanisk rörelse .



2. Prestationsindikatorer

Växlingshastighet
PIN-dioder har en växlingshastighet på nanosekunder till mikrosekunder, lämpliga för högfrekventa applikationer såsom 5G och radar;
På grund av fysisk rörelse fungerar mekaniska switchar med en hastighet av millisekunder och är inte lämpliga för snabb signalomkoppling .

Insättningsförlust och isolering

Stiftdioder: Införandet av införing är vanligtvis 0 . 5–2 dB i staten, beroende på frekvens och förspänning . Isoleringen är 20–60 dB i omvänd förspänning men minskar vid höga frekvenser .} nonlinearity of pin diodes kan generera harmonik, men kräver noggrann konstruktion.

D-SUB 9- Pin + Mechanical Switches: Införingsförlusten är extremt låg (0 . 1–1 . 5 dB) över ett brett frekvensband . Isoleringen är utmärkt (60–100 dB), vilket är avgörande för högeffekt eller känsliga mottagare. Det finns ingen harmonisk distorsion på grund av rent mekanisk drift.



3. Krafthanteringskapacitet

Stiftdioder kan hantera upp till kilowatt kraft i pulserade applikationer (som radar) med korrekt termisk hantering, men deras kontinuerliga våg (CW) -kraft begränsas av självuppvärmning .
Mekaniska switchar fungerar bra i kontinuerliga vågscenarier med hög effekt (såsom sändsändare) med en nominell kraft på upp till tiotals kilowatt .



4. Tillförlitlighet och livslängd

Stiftdioder:
De har inga rörliga delar, kan uppnå mer än 10^9 -operationer och har stark vibrationsmotstånd .
De är mottagliga för termisk stress, och deras livslängd beror på tullcykeln och kylförhållandena .

Mekaniska omkopplare:
Deras livslängd är begränsad (10^5–10^6 operationer) på grund av kontaktkläder .
De är känsliga för fysiska chocker och vibrationer, vilket minskar deras tillförlitlighet i hårda miljöer .
