Sondkalibreringssatser: En detaljerad guide från förberedelser till underhåll

Probe calibration kits are critical tools in high-frequency electronic testing (such as RF, microwave, millimeter-wave, and terahertz applications). They eliminate systematic errors introduced by test probes, cables, and connectors. Proper use of these kits ensures accurate measurements of device-under-test (DUT) parameters, including impedance, S-parametrar och insättningsförlust . nedan är en omfattande guide som täcker allt från förberedelser till underhåll .

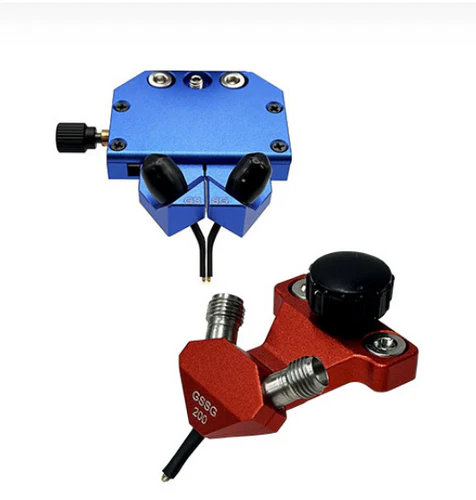

1. Förstå rollen för sondkalibreringssatser

Sondkalibreringssatser består av precisionskonstruerade standarder (e . g ., kort, öppen, last, genom, reflekterande och transmissionslinjestandarder) utformade för att karakterisera och korrigera fel i sondbaserade testsystem . Dessa fel inkluderar:



Reflektionsfel: Orsakad av impedansmatchningar i sonder, kablar eller kontakter .

Överföringsfel: Dämpning eller fasförskjutningar i signalvägen .

Kontaktrelaterade fel: Dålig elektrisk kontakt mellan sonder och duter eller kalibreringsstandarder .



Genom att mäta dessa kända standarder beräknar testsystem (E . G ., Vector Network -analysatorer, VNA) en felmodell, som sedan används för att korrigera efterföljande DUT -mätningar .}

2. lägger grunden för exakt kalibrering

2.1 Kontrollera testmiljön

Temperatur och fuktighet: Utför kalibrering i en stabil miljö (vanligtvis 23 grader ± 2 grader med 45–55% relativ luftfuktighet) . Temperaturfluktuationer orsakar materialutvidgning eller sammandragning, vilket förändrar de elektriska egenskaperna för sonder och standarder .}

Renlighet: Arbeta i ett dammfritt område . föroreningar (damm, oljor, flödesrester) på sondspetsar eller kalibreringsstandarder försämrar elektrisk kontaktkvalitet och införa mätbrus .

2.2 Inspektera utrustning

Prober: Kontrollera om fysisk skada (e . g ., böjda tips, slitna kontakter) eller förorening . rena spetsar med hjälp av tryckluft eller luddfria våtserfäng med isopropylalkohol .}

Kablar och kontakter: Inspektera koaxiella kablar för kinks eller skador; Se till att anslutningarna är rena och korrekt parade för att förhindra signalförlust .

Kalibreringssatser: Verifiera att standarder är oskadade (e . g ., inga repor på lastytor, inga böjda stift i standarder) .

2.3 Ställa in systemet

Ström på VNA och testsystemet minst 30 minuter före kalibrering för att tillåta komponenter att nå termisk stabilitet .

Anslut sonder till VNA via kablar, säkerställa snäva (men inte översträckta) anslutningar för att förhindra signalläckage .

3. Att välja lämplig kalibreringsmetod

Sondkalibreringssatser stöder flera metoder, valda baserat på frekvensområde, sondtyp (E . G ., GSG, SG) och DUT -geometri:



Metod	Nyckelstandarder	Frekvensområde	Idealiska applikationer
Solt	Kort, öppen, last, genom	DC - 18 GHz	Koaxiella sonder, plana strukturer (PCB)
Trl	Genom, reflektera, linje	10 GHz - 1110 GHz	Högfrekventa, icke-koaxiella strukturer (E . G ., vågledare, mikrostremmar)
Lrm	Linje, reflektera, matcha	1 GHz - 40 GHz	Balanserade sonder, asymmetriska strukturer

4. detaljerade kalibreringssteg

4.1 Montering av kalibreringsstandarder

Säkra kalibreringssatsens substrat (e . g ., aluminiumoxid, kvarts) till en stabil arbetsbänk och anpassa det till sondpositionen . Se till att substratet är platt för att undvika sondspets Misalignment .}

4.2 Positioneringssonder korrekt

Använd ett mikroskop för att anpassa sondspetsar med kuddarna med kalibreringsstandarder (e . g ., korta kuddar, öppna kuddar) .

Applicera ljus, enhetligt tryck för att säkerställa god elektrisk kontakt utan att skada standarder eller sonder . överdrivna tryck deformerar kuddar, medan otillräckligt tryck orsakar intermittenta anslutningar .

4.3 Utför kalibrering via VNA

Starta VNA: s kalibreringsprogramvara och välj den valda metoden (E . G ., Solt) .

Följ instruktioner för att mäta varje standard i följd:

Kort: En teoretiskt perfekt kort (0 ω) för att karakterisera reflektion vid sondspetsen .

Öppna: En struktur med oändlig impedans (e . g ., ett luftgap) för att mäta fransfält .

Ladda: En 50 Ω belastning för att kalibrera för signalförlust .

Genom: En direkt anslutning mellan sondpar för att kalibrera överföringsvägar .

VNA beräknar feltermer (e . g ., reflektionsspårning, transmissionspårning, isolering) och lagrar dem för realtidskorrigering .

5. vanliga misstag att undvika

Försumma miljöfaktorer: Kalibrering i dåligt ventilerade eller högtemperaturmiljöer orsakar termisk drift .

Smutsiga standarder eller sonder: Föroreningar fungerar som parasitmotstånd/kondensatorer, snedvridande resultat .

Överdriven sondtryck: Skadar sondspetsar och standardkuddar, vilket leder till permanenta fel .

Slutsats

Proper use of probe calibration kits is fundamental to reliable electronic testing. By following strict preparation protocols, selecting appropriate methods, executing precise calibration steps, and maintaining standards, engineers ensure measurements accurately reflect DUT characteristics-critical for designing high-performance RF, microwave, and millimeter-wave devices.
