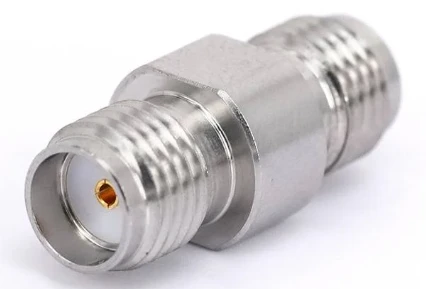

SMA -adapter
SMA -serien Coaxial RF -adaptrar är det bredaste applikationsintervallet och den största sorten bland alla adapterserier . Det finns ungefär hundratals valfria typer . dess maximala driftsfrekvens kan nå upp till 26 . 5 ghz.} bland dem, de är designade enligt tre frekvenser för 6. applikationsprodukter.
Beskrivning
Produktintroduktion
SMA -serien Coaxial RF -adaptrar är det bredaste applikationsintervallet och den största sorten bland alla adapterserier . Det finns ungefär hundratals valfria typer . dess maximala driftsfrekvens kan nå upp till 26 . 5 ghz.} bland dem, de är designade enligt tre frekvenser för 6. applikationsprodukter.
Produktmaterial
The outer conductor of the SMA connector's body is usually made of metal materials such as brass or stainless steel. It plays a crucial role in shielding and signal transmission. Its cylindrical structure surrounds the inner conductor and dielectric, providing a low-resistance path for the return current of the electromagnetic signal, thus ensuring the stability and integrity of the signal överföring .
Produktstil
SMA -kontakter finns i olika kroppsformer, inklusive rak typ, rätt vinkeltyp, 4- hålflänsfäste, skottstyp och lufttätt vakuum bulkheadmonteringstyp .
Vanliga frågor
Produktspecifikationsdata
|
Konfiguration |
|
|
Anslutning 1 Typ |
Sma |
|
Anslutning 1 impedans |
50 ohms |
|
Anslutning 1 polaritet |
Standard |
|
Anslutning 2 Typ |
SMA/GPPO/GPO/2.4mm/2.92mm/3,5 mm/n/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
Kontakt 2 impedans |
50 ohms |
|
Kontakt 2 polaritet |
Standard |
|
Anslutningsmetod |
Ingen |
|
Adapterkroppsstil |
Rak/4 håls fläns/skottmontering/höger vinkel/ |
|
Materialinformation |
|
|
Mittkontakt |
Cube Gold Plated |
|
Yttre kontakt |
Mässingguldpläterat / rostfritt stål |
|
Kropp |
Mässingguldpläterat / rostfritt stål |
|
Dielektrisk |
Pei/ptfe/glas |
|
Miljöuppgifter |
|
|
Temperaturområde |
-55 examen till +165 examen |
|
2011/65/EU (ROHS) |
Kompatibel |
SMA -adaptertyper
|
SMA RF -adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- sma-jjs |
|
|
DC -18 GHz |
1.15 |

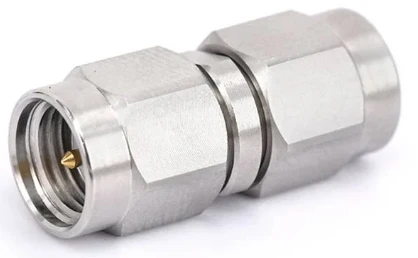

SMA -hane till SMA -hane |
|
Fr 1- sma-kks |
|
|
DC -18 GHz |
1.15 |

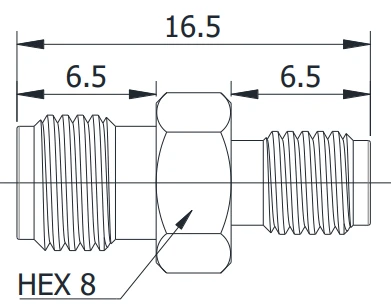

SMA Kvinna till SMA -kvinna |
|
Fr 1- sma-jks |
|
|
DC -18 GHz |
1.15 |

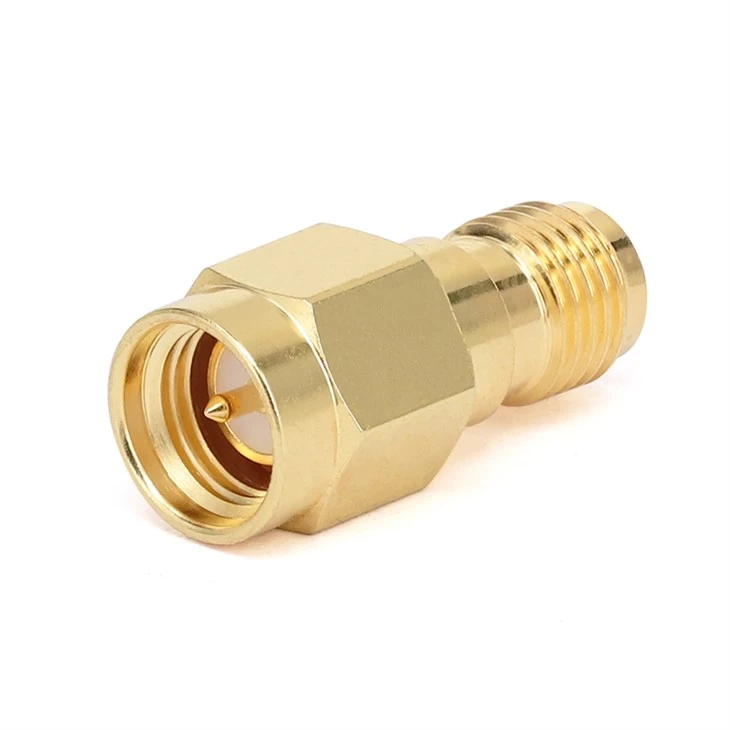

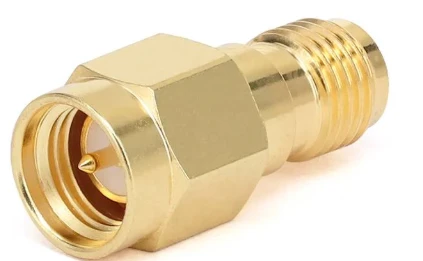

SMA -hane till SMA -kvinna |
|

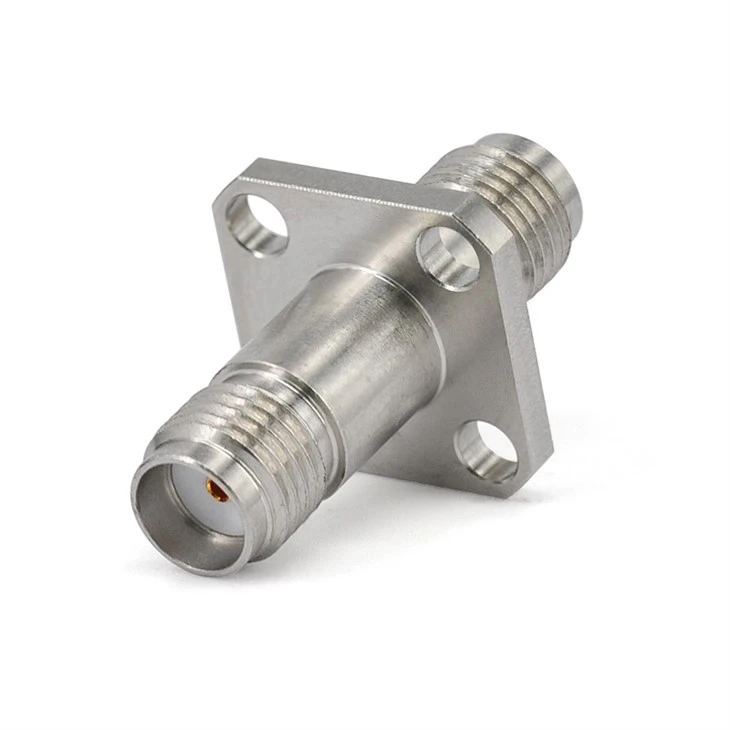

Fr 1- sma-kfkg -1 |
|
|
DC -18 GHz |
1.15 |

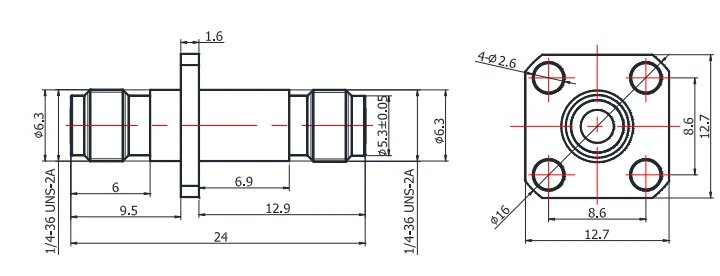

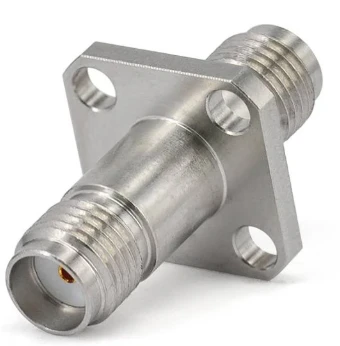

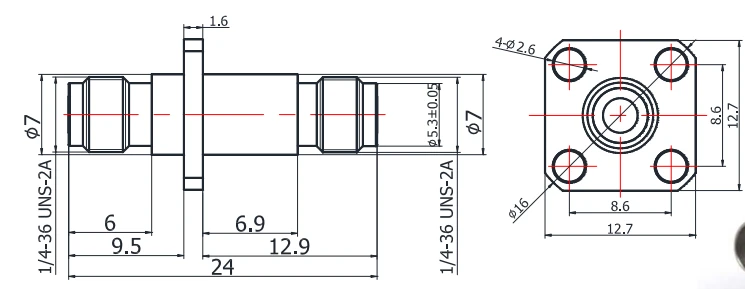

SMA Kvinna till SMA -kvinna med 4 -håls fläns |
|
Fr 1- sma-kfkg |
|
|
DC -26.5 GHz |
1.15 |
SMA Kvinna till SMA -kvinna med 4 -håls fläns |
|
Fr 1- Sma-kykg -1 |
|
|
DC -26.5 GHz |
1.25 |
SMA Kvinna till SMA -kvinna med skottmontering |
|
Fr 1- sma-jfkg |
|
|
DC -18 GHz |
1.20 |

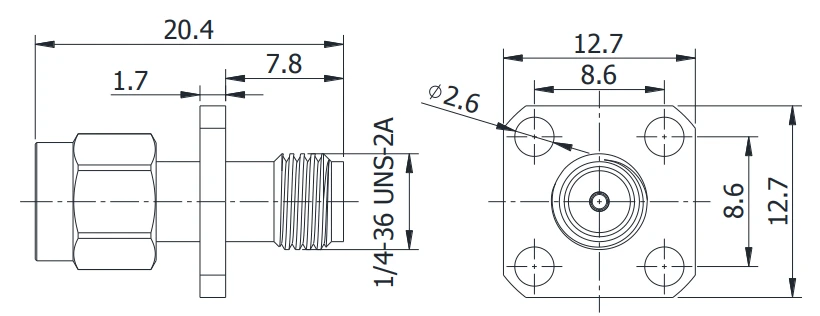

SMA -hane till SMA -kvinna med 4 -håls fläns |
|
Fr 1- sma-jwjs -18 g |
|
|
DC -18 GHz |
1.25 |
SMA -hane till SMA -hane med rätt vinkel |
|
Fr 1- Sma-kwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA Kvinna till SMA -kvinna med rätt vinkel |
|
Fr 1- Sma-jwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA -hane till SMA -kvinna med rätt vinkel |
|
Fr 1- sma-jk |
|
|
DC -18 GHz |
1.25 |
SMA -hane till SMA -kvinna |
|
Fr 1- Sma-kk-e |
|
|
DC -18 GHz |
1.25 |
SMA Kvinna till SMA -kvinna |
|
Fr 1- SMA-kk1 |
|
|
DC -18 GHz |
1.25 |
SMA Kvinna till SMA -kvinna |
|
Fr 1- Sma-kyk1 |
|
|
DC -18 GHz |
1.25 |

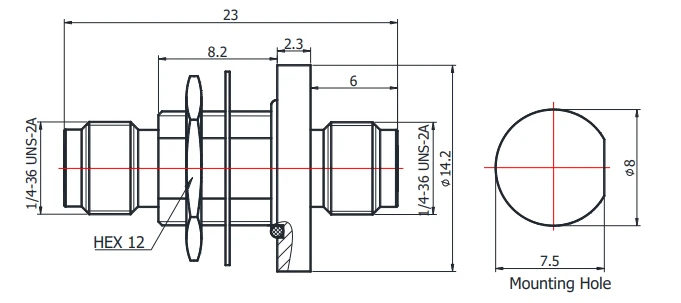

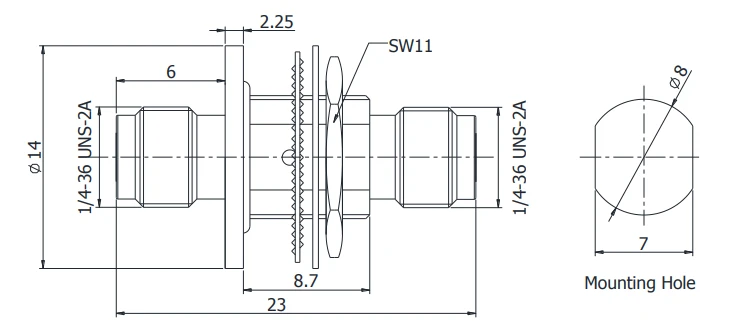

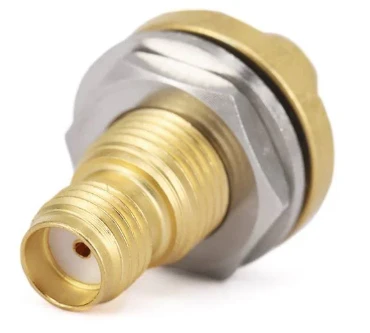

SMA Kvinna till SMA -kvinna med skottmontering |
|
Fr 1- smam-kyk |
|
|
DC -18 GHz |
1.35 |
SMA Kvinna till SMA -kvinna med skottmontering och vakuumtäthet |
|
Fr 1- qsma/sma-jks |
|
|
DC -18 GHz |
1.25 |

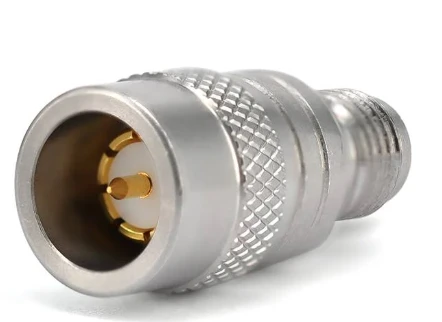

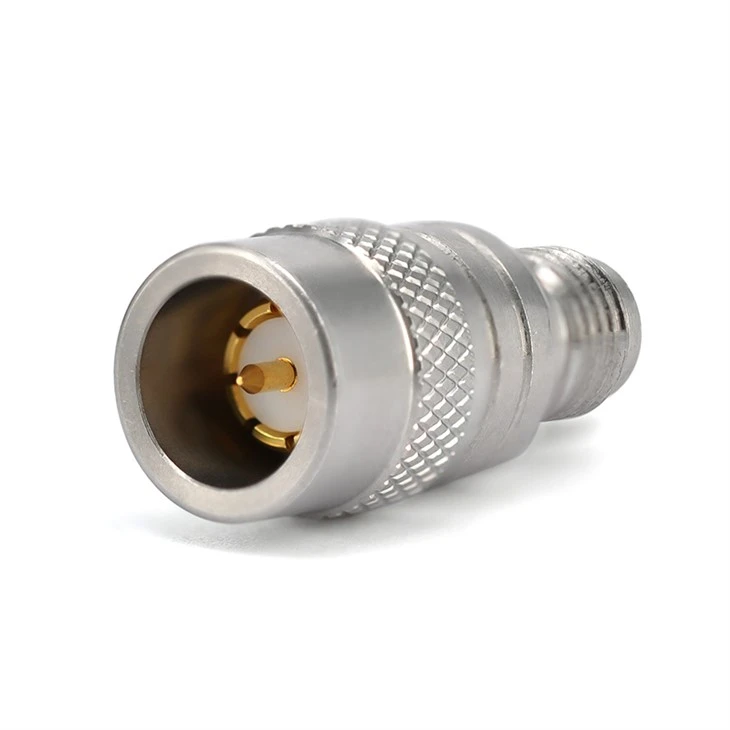

Snabb SMA -hane till SMA -kvinna |
|
SMA till 2,4 mm RF -adapter |
|||||
|
Sku |
Ritning |
Fequency |
Vswr |
Beskrivningstyp |
|
|
Fr 1- SMA/2.4- KJS |
|
|
DC -26.5 GHz |
1.15 |

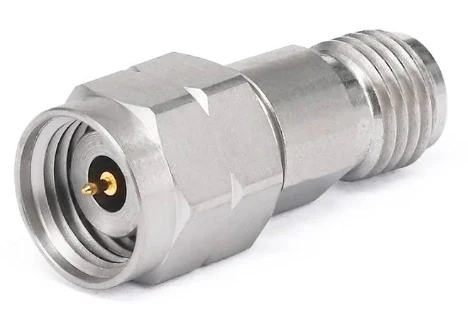

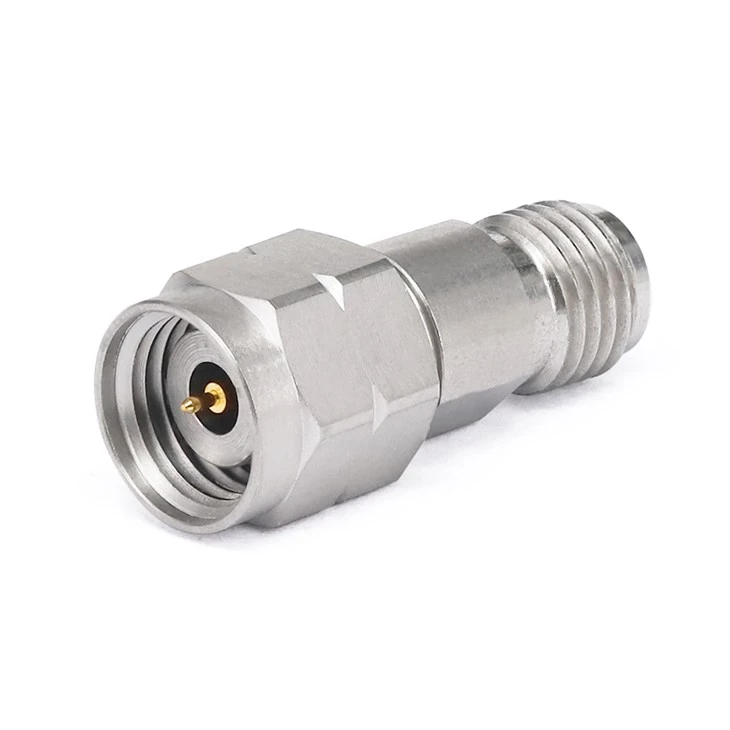

SMA Kvinna till 2,4 mm hane |
|
SMA till 2,92 mmRF -adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- SMA/2.92- jjs |
|
|
DC -18 GHz |
1.15 |

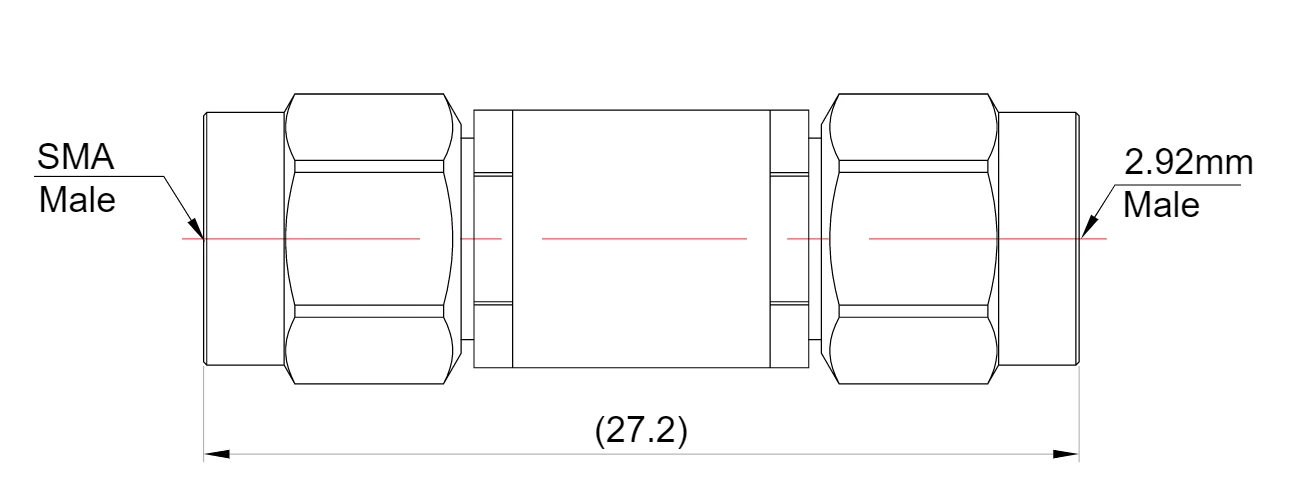

SMA -hane till 2,92 mm hane |
|
Fr 1- SMA/2.92- kks |
|
|
DC -18 GHz |
1.15 |

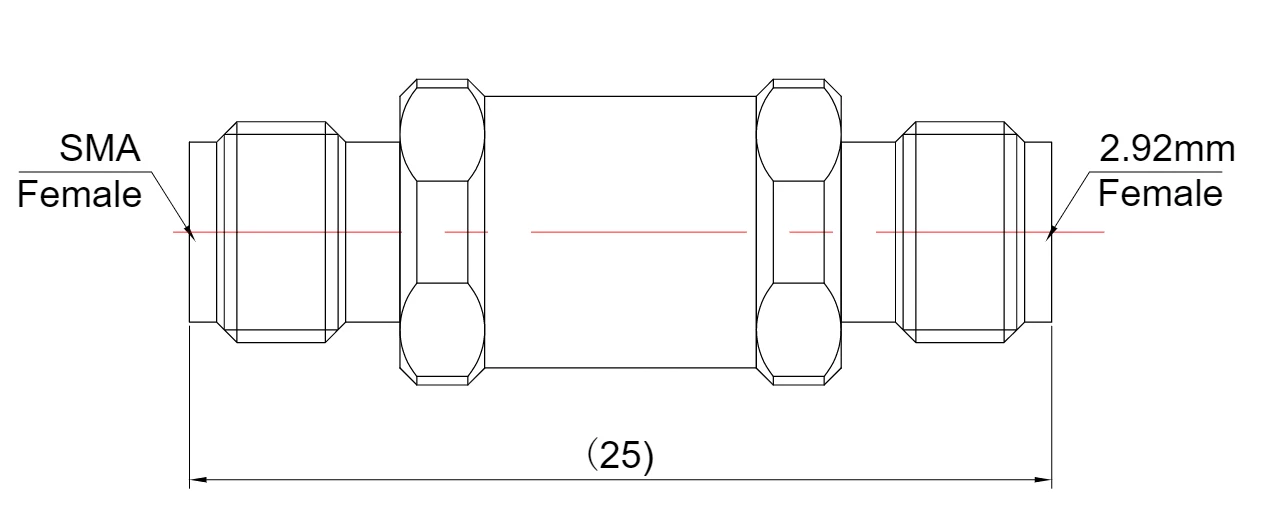

SMA -kvinna till 2,92 mm kvinna |
|
Fr 1- SMA/2.92- jks |
|
|
DC -18 GHz |
1.15 |

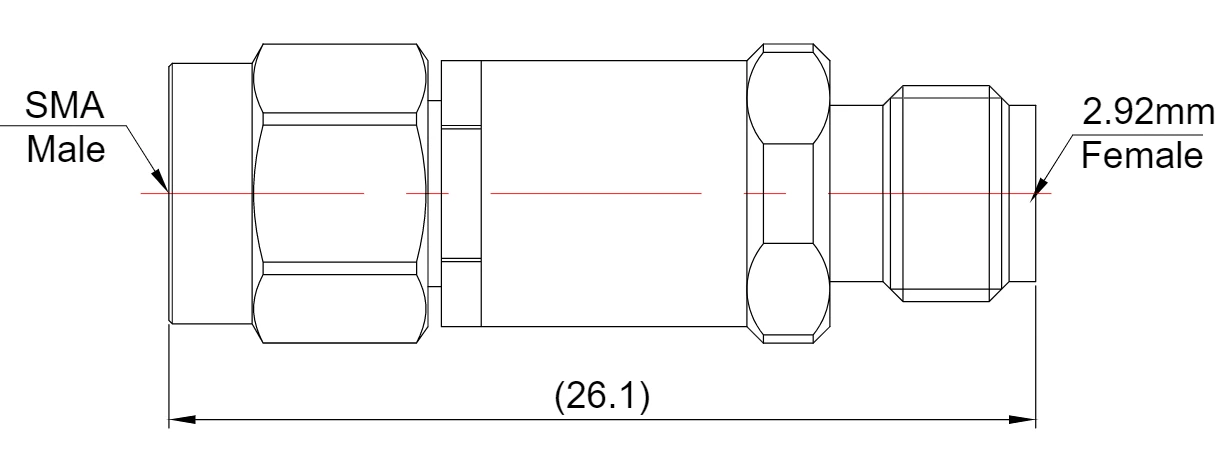

SMA -hane till 2,92 mm kvinna |
|
Fr 1- SMA/2.92- KJS |
|
|
DC -18 GHz |
1.15 |

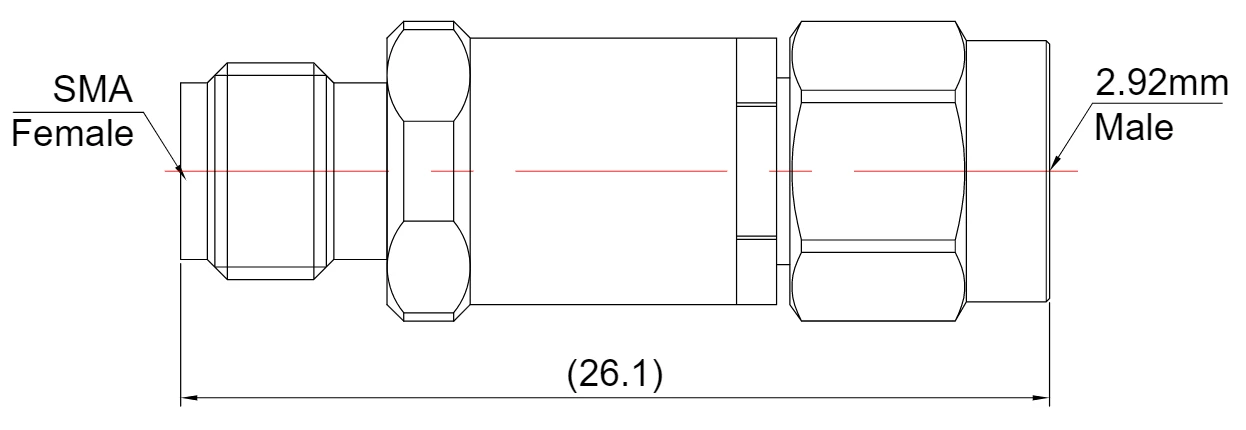

SMA Kvinna till 2,92 mm hane |
|

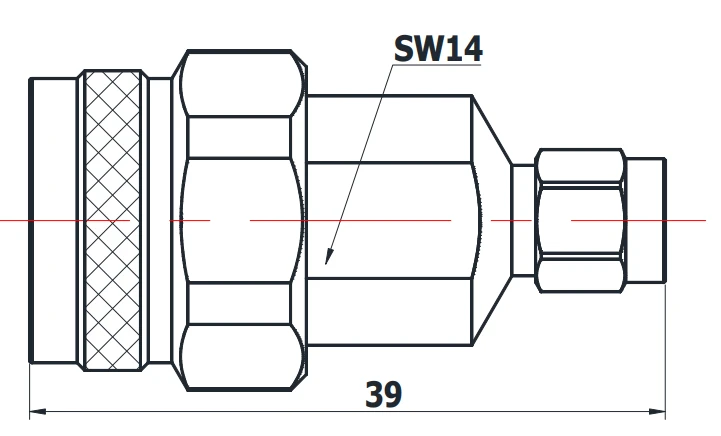

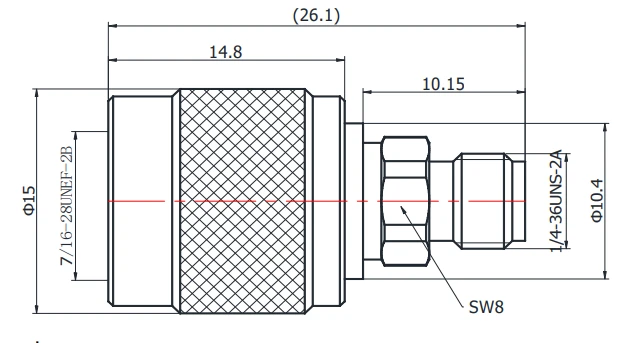

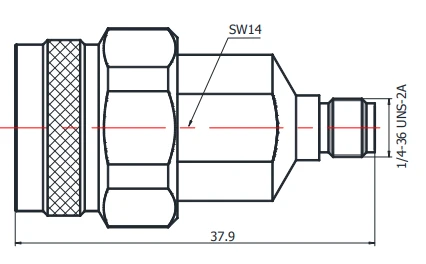

SMA till N RF -adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- n/sma-jjs |
|
|
DC -18 GHz |
1.15 |
N hane till SMA man |
|
Fr 1- n/sma-kks |
|
|
DC -18 GHz |
1.15 |
N kvinna till SMA -kvinna |
|
Fr 1- n/sma-jks |
|
|
DC -18 GHz |
1.15 |
N hane till SMA -kvinnlig |
|
Fr 1- n/sma-kjs |
|
|
DC -18 GHz |
1.15 |
N kvinna till SMA man |
|
Fr 1- n/sma-kykg |
|
|
DC -18 GHz |
1.15 |

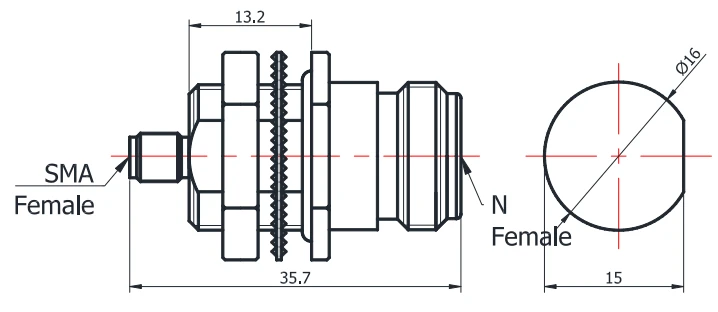

N kvinna till SMA Kvinna med skottmontering |
|
Fr 1- n/sma-kfkg |
|
|
DC -18 GHz |
1.15 |

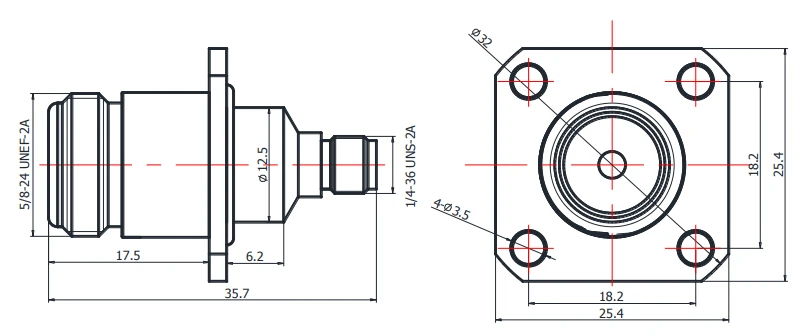

N Kvinna till SMA Kvinna med 4 håls fläns |
|

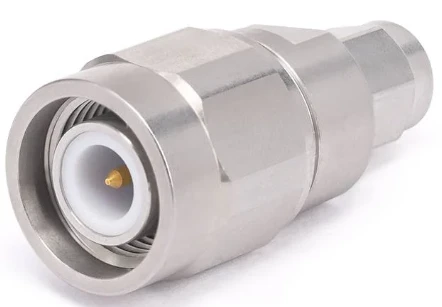

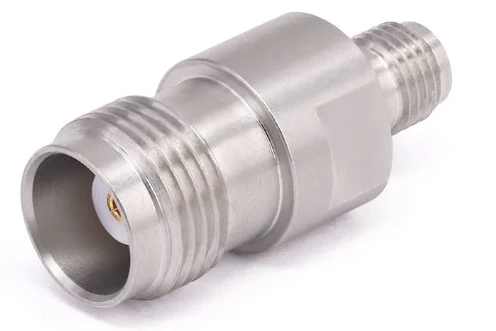

SMA till TNC RF -adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- tnc/sma-jjs |
|
|
DC -18 GHz |
1.25 |
Tnc man till SMA -hane |
|
Fr 1- tnc/sma-kks |
|
|
DC -18 GHz |
1.25 |
TNC Kvinna till SMA -kvinna |
|
Fr 1- tnc/sma-jks |
|
|
DC -18 GHz |
1.25 |
TNC -hane till SMA -kvinna |
|
Fr 1- tnc/sma-kjs |
|
|
DC -18 GHz |
1.25 |
TNC Kvinna till SMA Male |
|
Fr 1- tnc/sma-jj |
|
|
DC -3 GHz |
1.25 |
Tnc man till SMA -hane |
|
Fr 1- tnc/sma-kk |
|
|
DC -3 GHz |
1.25 |
TNC Kvinna till SMA -kvinna |
|
Fr 1- tnc/sma-jk |
|
|
DC -3 GHz |
1.25 |
TNC -hane till SMA -kvinna |
|
Fr 1- tnc/sma-kj |
|
|
DC -3 GHz |
1.25 |
TNC Kvinna till SMA Male |
|
Fr 1- tnc/sma-kfk1 |
|
|
DC -4 GHz |
1.25 |

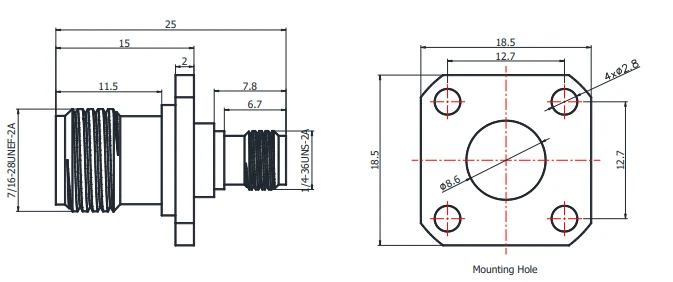

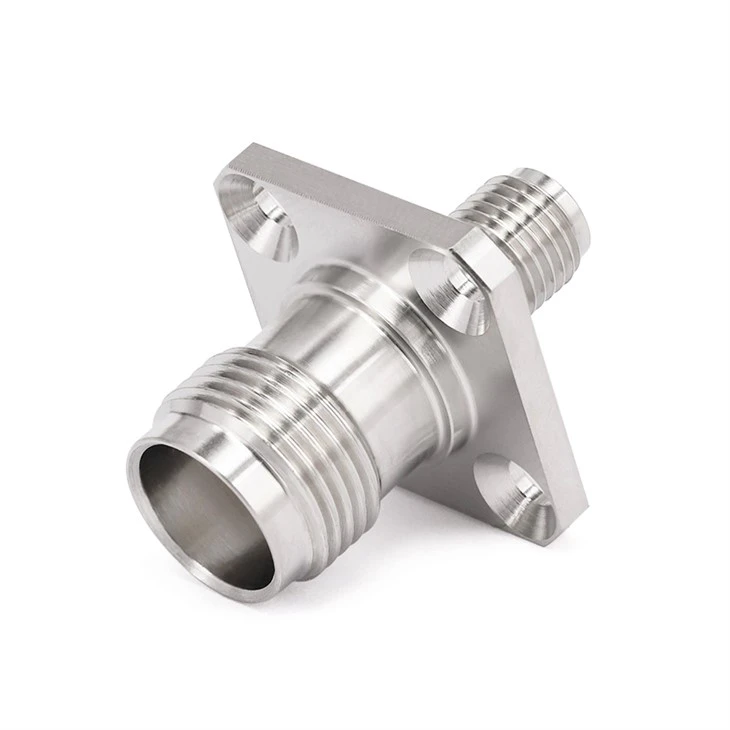

TNC Kvinna till SMA -kvinna med 4 -håls fläns |
|
SMA till BNC RF -adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- bnc/sma-jjs |
|
|
DC -18 GHz |
1.15 |
BNC -hane till SMA -hane |
|
Fr 1- bnc/sma-kks |
|
|
DC -18 GHz |
1.15 |
BNC Kvinna till SMA -kvinna |
|
Fr 1- bnc/sma-jks |
|
|
DC -18 GHz |
1.15 |
BNC -man till SMA -kvinnlig |
|
Fr 1- bnc/sma-kjs |
|
|
DC -18 GHz |
1.15 |
BNC Kvinna till SMA Male |
|
SMA till GPPO (mini-SMP) RF-adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- SMA/gppo-jj |
|
|
DC -18 GHz |
1.20 |
SMA -hane till gppo hane |
|
Fr 1- SMA/gppo-kk |
|
|
DC -18 GHz |
1.20 |
SMA Kvinna till Gppo -kvinna |
|
Fr 1- SMA/gppo-jk |
|
|
DC -18 GHz |
1.20 |
SMA -hane till gppo -kvinna |
|
Fr 1- SMA/gppo-kj |
|
|
DC -18 GHz |
1.20 |
SMA Kvinna till gppo hane |
|
SMA till GPO (SMP) RF -adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- SMA/gpo-jj |
|
|
DC -18 GHz |
1.20 |
Sma hane till gpo man |
|
Fr 1- sma/gpo-kk |
|
|
DC -18 GHz |
1.20 |
SMA Kvinna till GPO -kvinna |
|
Fr 1- sma/gpo-jk |
|
|
DC -18 GHz |
1.20 |
SMA -hane till GPO -kvinna |
|
Fr 1- SMA/gpo-kj |
|
|
DC -18 GHz |
1.20 |
SMA Kvinna till GPO Male |
|
SMA till SSMA RF -adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- SMA/SSMA-JJ |
|
|
DC -27 GHz |
1.25 |
SMA -hane till SSMA Male |
|
Fr 1- sma/ssma-kk |
|
|
DC -6 GHz |
1.25 |
SMA Kvinna till SSMA Kvinna |
|
Fr 1- SMA/SSMA-JK |
|
|
DC -18 GHz |
1.25 |
Sma hane till SSMA -kvinna |
|
Fr 1- SMA/SSMA-KJ |
|
|
DC -18 GHz |
1.25 |
SMA Kvinna till SSMA Male |
|
SMA till SSMC RF -adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- SMA/SSMC-JJ |
|
|
DC -6 GHz |
1.20 |
SMA -hane till SSMC -hane |
|
Fr 1- sma/ssmc-kk |
|
|
DC -6 GHz |
1.20 |
SMA Kvinna till SSMC -kvinna |
|
Fr 1- SMA/SSMC-JK |
|
|
DC -6 GHz |
1.20 |
SMA -hane till SSMC -kvinna |
|
Fr 1- SMA/SSMC-KJ |
|
|
DC -6 GHz |
1.20 |
SMA Kvinna till SSMC -hane |
|
SMA till MCX RF -adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- SMA/mmcx-jj |
|
|
DC -6 GHz |
1.20 |
SMA -hane till MMCX -hane |
|
Fr 1- SMA/mmcx-kk |
|
|
DC -6 GHz |
1.20 |
SMA Kvinna till MMCX Kvinna |
|
Fr 1- SMA/MMCX-JK |
|
|
DC -6 GHz |
1.20 |

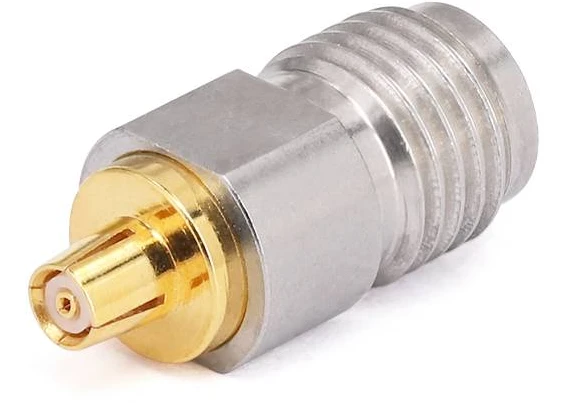

SMA -hane till mmcx kvinna |
|
Fr 1- SMA/mmcx-kj |
|
|
DC -6 GHz |
1.20 |
SMA Kvinna till mmcx hane |
|
SMA till IPEX RF -adapter |
|||||
|
Sku |
Ritning |
Frekvens |
Vswr |
Beskrivningstyp |
|
|
Fr 1- SMA/IPX 1- JJ |
|
|
DC -6 GHz |
1.35 |

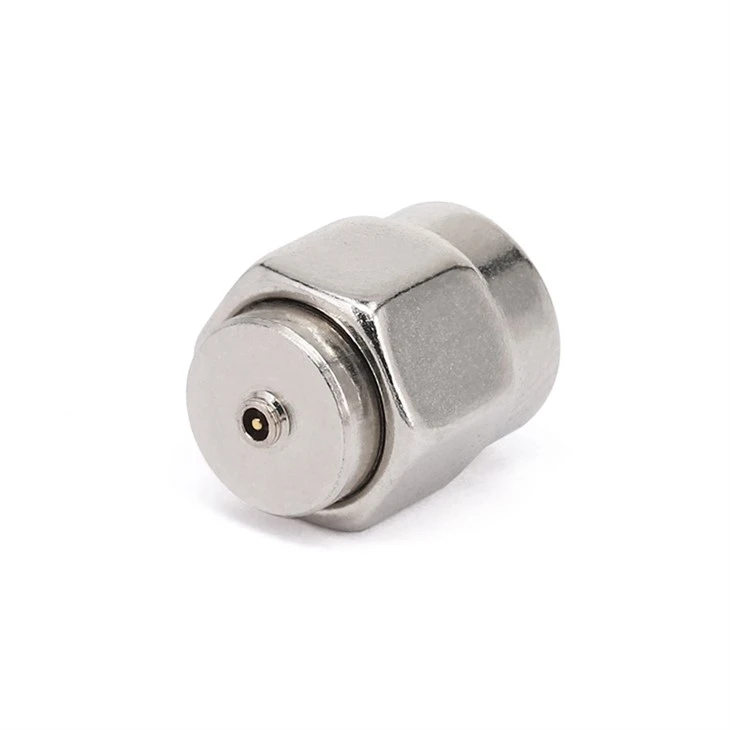

SMA -hane till IPX1 -hane |
|
Fr 1- SMA/IPX 1- kks |
|
|
DC -6 GHz |
1.20 |
SMA -hane till IPX1 -kvinna |
|
Fr 1- SMA/IPX 4- JJ |
|
|
DC -6 GHz |
1.35 |

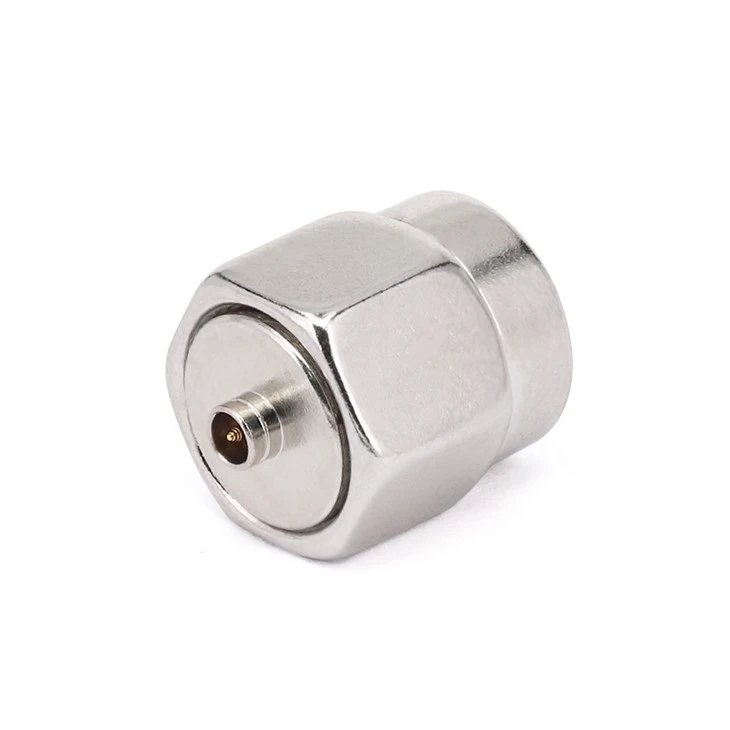

SMA -hane till IPX4 -hane |
