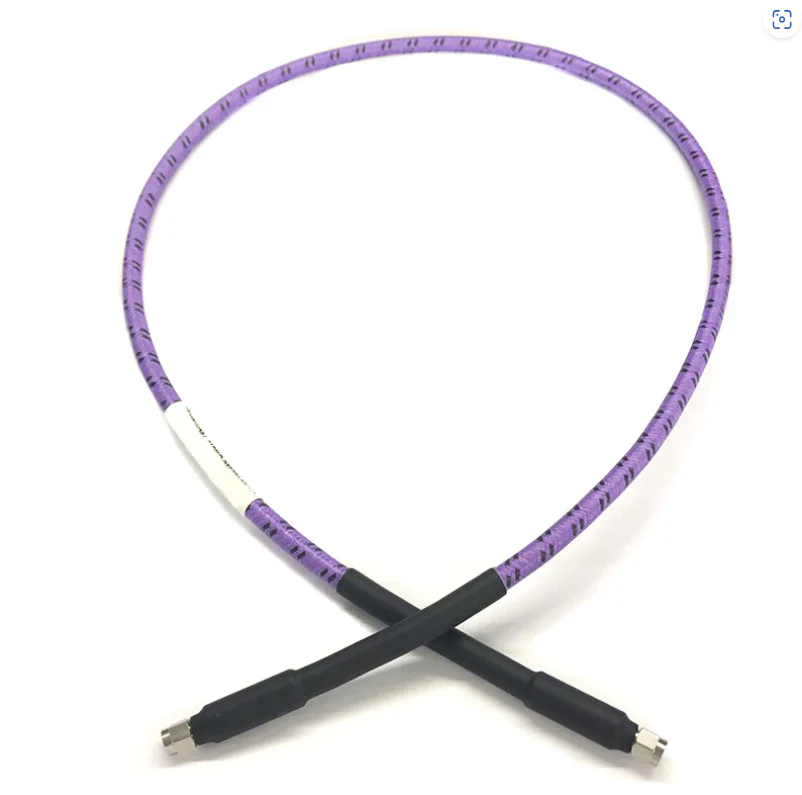

Hur man väljer RF -kabelmontering



Att välja rätt RF-kabelmontering är avgörande för att säkerställa tillförlitlig signalöverföring inom fält som telekommunikation, radar, test och mätning, flyg- och industriella system . Urvalsprocessen kräver balansering av elektriska prestanda, mekaniska egenskaper, miljöbeständighet och specifika applikationskrav . här är en styvsteg till hjälp till hjälp för att göra ett resultat:



1. Förklarar applikationskrav och scenarier

Test och mätning: Frekvent böjning, upprepade anslutningar och krav med hög precision (e . g ., laboratorieutrustning, oscilloskop) .

Fast installation: Långsiktig stabilitet och lågt underhållsbehov .

Hårda miljöer: Exponering för extrema temperaturer, luftfuktighet, vibrationer eller kemikalier (E . G ., utomhustorn, flyg-, industrimaskiner) .}

Högmobilitetssystem: Flexibilitet och hållbarhet i rörliga tillstånd (e . g ., drönare, robotar, bärbara enheter) .



2. Utvärdera viktiga elektriska prestandaparametrar

A . Frekvensområdet

RF -kablar har en maximal driftsfrekvens, utöver vilken signalförlust (dämpning) ökar kraftigt . Se till att kabelens nominella frekvens täcker ditt systems driftsområde:

Lågfrekvens (mindre än eller lika med 6 GHz): RG 58, RG316 (vanligt i konsumentelektronik) .

Mediumfrekvens (6–26 GHz): .086, .141 Semi-flexibla och halvstyre kablar .

Högfrekvens (26–40 GHz): ultralågförlustamplitud och fasstabila koaxiella kablar (E . G ., för satellitkommunikation, radar) .}

Ultrahög frekvens (40–110 GHz): Ultra-låg förlustamplitud och fasstabila koaxiella kablar (millimetervågsystem) .

B . dämpning (signalförlust)

Dämpning (db/ft) mäter signalförlust över avstånd och ökar med frekvens . För långdistansöverföring, prioritera lågtenueringskablar .

c . impedansmatchning

Impedansmatchning orsakar signalreflektion, minskar effektiviteten och skapar störningar . Matcha kabelens impedans till ditt system:

De flesta RF -system (E . G ., militär, telekommunikation, testutrustning): 50Ω .

Video / kabel -tv -system: 75Ω .

Undvik blandningsimpedanser (E . G ., 50Ω kabel med 75Ω -kontakter) .

d . Power Handling kapacitet

Kabeln måste tåla systemets kraft (genomsnittlig och toppeffekt) för att undvika överhettning eller nedbrytning . Nyckelfaktorer:

Genomsnittlig kraft: Kontinuerlig kraft (E . G ., 100w i basstationer) .

Peak Power: Short-Puls Power (E . G ., Kilowatt-nivå i radar) .

Dera i miljöer med hög temperatur (E . G ., 20% reduktion vid 60 grader) .

e . fasstabilitet

I faskänsliga system, såsom de med differentiella signaler, minimerar fasdrift orsakade av temperaturförändringar eller böjning . välj kablar med stabila amplitud- och fasegenskaper .



3. Utvärdera mekaniska egenskaper

A . flexibilitet

Hög flexibilitet: Använd flexibla kablar för scenarier som kräver ofta böjning (e . g ., testledningar) .

Låg flexibilitet: För fasta installationer som behöver stabilitet, använd halvstyv (fast kopparutledare) eller semi-flexibla kablar .

B . hållbarhet

Böjningsradie: Se till att kabeln tål minsta böjningsradie utan prestanda nedbrytning .

Slitmotstånd: Använd kablar med robusta mantlar (e . g ., rostfritt stål nylonflätade mantlar) i hårda industriella miljöer .}



4. Tänk på miljöbeständighet

Kabeln måste fungera korrekt under sina driftsförhållanden:

Temperature range: Industrial grade (-40℃to 125℃), aerospace grade (-55℃to 165℃), or extreme environments. High-temperature superconductors (e.g., PTFE insulation can withstand -65℃to 200℃) .

Fuktmotstånd / IP-klassificering: Utomhusanvändning kräver vattentäta kablar / kontakter (E . G ., IP67 / IP68 N-TYPE-kontakter med o-ringar) .}

Chemical resistance / UV resistance: For scenarios exposed to oil, fuel, or sunlight (e.g., ethylene-tetrafluoroethylene copolymer sheaths for chemical resistance; UV-stabilized PVC for outdoor use).

Vibrations- / chockmotstånd: Militära / rymdapplikationer kräver kablar med robust skärmning och stamavlastning (E . G ., Meeting Mil-Dtl -17 standarder) .}



5. Välj kompatibla kontakter

Kontakter måste matcha kabel- och utrustningsgränssnittet, med låg insättningsförlust och tillförlitlig anslutning:

Vanliga typer: SMA (upp till 18 GHz), N-typ (upp till 18 GHz, hög effekt), TNC (vibrationsresistent), BNC (lågfrekvens, snabbanslutning), 2 . 92 mm (upp till 40 GHz), 1,85 mm (upp till 67 GHz).

Funktioner: Välj crimp, löd eller kompressionskontakter baserat på installationsbehov . I hårda miljöer, välj rostfritt stålkontakter över mässing .

Kön och polaritet: Se till att manliga / kvinnliga ändar matchar utrustningen (e . g ., Sma hane till n-typ kvinnlig) .



6. Balanskostnad och tillförlitlighet

Högpresterande kablar (e . g ., silverpläterade ledare, skummad ptfe / lågdensitet ptfe) är dyrare men har lägre förlust och längre livslängd (lämplig för kritiska system) .}

Ekonomiska alternativ (e . g ., silver-koppar-klädd stål, konserverad kopparfläta, pvc-mantlar) är lämpliga för lågfrekvent, icke-kritisk användning (e . g ., konsumentelektronik).. g ., konsumentelektronik).. g ., konsumentelektronik).. g ., konsumentelektronik).. g ., konsumentelektronik).. g ., konsumentelektronic)

För säkerhetskritiska applikationer (e . g ., medicinsk utrustning, luftfart), prioritera tillförlitlighet framför kostnad .



Sammanfattning av viktiga steg

Förklara applikationsscenariot (fast / mobil, inomhus / utomhus, frekvensområde) .

Matcha elektriska specifikationer (impedans, kraft, dämpning) .

Välj lämpliga mekaniska egenskaper (flexibilitet, storlek, hållbarhet) .

Se till att miljöbeständighet (temperatur, luftfuktighet, kemikalier) .

Välj kompatibla kontakter .

Balansprestanda, kostnad och tillförlitlighet .



Genom att följa dessa steg kan du välja en RF -kabelmontering som optimerar signalintegritet och livslängd för dina specifika behov .
