2- Way Power Dividers

2- Way Power Divider är radio - frekvens- och mikrovågenheter som kan jämnt fördela ingångseffekten eller fördela den till två utgångsportar enligt ett specifikt förhållande . De spelar en avgörande roll inom många områden som kommunikation, radar och test och mätning .}}

Skicka förfrågan

Beskrivning

Produktintroduktion

2- Way Power Divider är radio - frekvens- och mikrovågsanordningar som kan jämnt fördela ingångseffekten eller fördela den till två utgångsportar enligt ett specifikt förhållande . De spelar en avgörande roll i många fält som kommunikation, radar och test och mätning.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} frekvensområdet Can Cance från DC till 67 till 67 till 6. Tillgänglig .

Produktstrukturfunktioner

Way Power Dividers are mostly made of aluminum alloy, and some high - frequency products use brass. Through fine processing, it has excellent mechanical strength and stability. It can resist vibration and impact and adapt to harsh working environments. The surface treatment methods of the aluminum alloy shell are diverse, including black painting and oxidation treatment. These Behandlingar förbättrar inte bara anti -korrosionsprestanda utan förbättrar också produktens värmeavledningsförmåga, vilket säkerställer effektiv värmeavledning under hög kraftverksamhet och upprätthåller stabil prestanda .

Enligt olika applikationsfrekvenser och scenarier är en mängd olika anslutningstyper utrustade, såsom SMA, N, TNC, 2 . 92mm, 2 . 4mm, 1,85mm, etc. Dessa anslutningar har egenskaperna för låg insättningsförlust och hög returförlust, vilket kan uppnå tillförlitlig anslutning med andra avvikelser och säkerställa effektiva signal.

Produktansökan

Det används för kraftfördelning i radartransmitterare, vilket gör det möjligt för flera sändningsmoduler att arbeta tillsammans . Detta förbättrar detekteringsintervallet och noggrannheten för radaren . Samtidigt bearbetar det eko -signalerna i radarmottagare

Vanliga frågor

F: Hur många olika typer av produkter som ditt företag tillverkar?

A: Nu har vi mer än 1, 000 Produkter . Vi har en stark fördel med OEM, bara ge oss de faktiska produkterna eller din idé som du vill, vi kommer att tillverka för dig .}

Produkttyp

SMA 2- Way Power Divider

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2-5 m 010- e	SMA -kvinna	5mhz ~ 1ghz	1.30	18
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 3 grader	1	±0.3	Aluminiumlegering	Svart färg


Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2-005060- e	SMA -kvinna	500MHz ~ 6ghz	1.40	18
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 2 grader	30	±0.2	Aluminiumlegering	Oxidation


Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2-011017- e	SMA -kvinna	1,1 GHz ~ 1,7 GHz	1.20	20
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 2 grader	30	±0.2	Aluminiumlegering	Oxidation


Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2-005080- e	SMA -kvinna	0,5 GHz ~ 8ghz	1.40	18
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 3 grader	20	±0.2	Aluminiumlegering	Svart färg


Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2-020080- e	SMA -kvinna	2ghz ~ 8ghz	1.25	20
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 3 grader	30	±0.2	Aluminiumlegering	Svart färg


Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2-020080- e	SMA -kvinna	2ghz ~ 8ghz	1.25	20
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 3 grader	30	±0.2	Aluminiumlegering	Svart färg


Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)

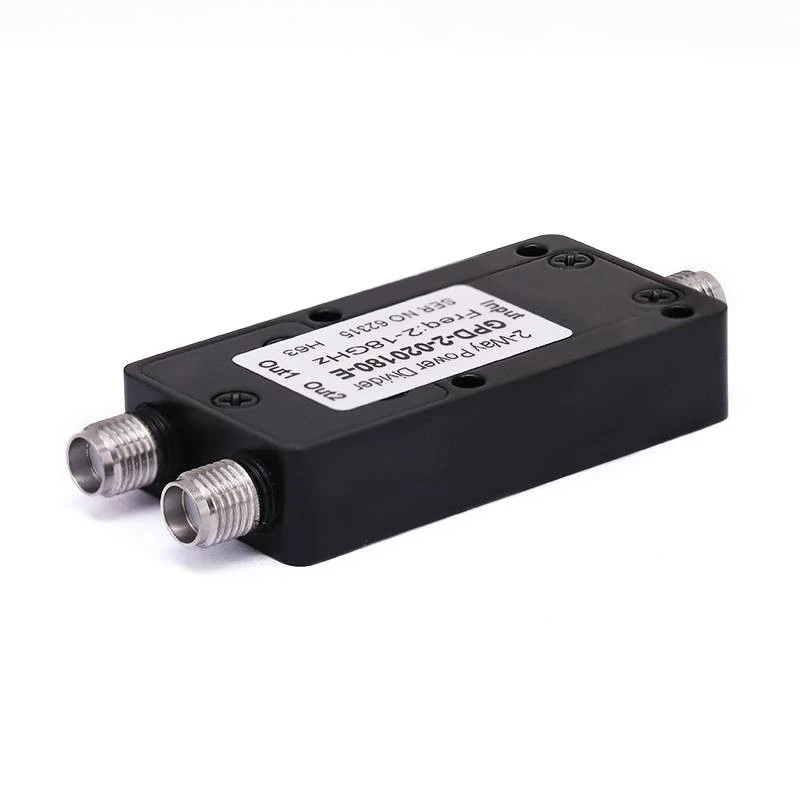

Gpd -2-020180- e	SMA -kvinna	2ghz ~ 18ghz	1.35	18
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 4 grader	20	±0.3	Aluminiumlegering	Svart färg


Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2-0026 e	SMA -kvinna	DC ~ 26,5 GHz	1.50	10
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 5 grader	1	±0.5	Mässing	Guld

N 2- Way Power Divider

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2 n -011017- e	N kvinna	1,1 GHz till 1,7 GHz	1.20	20
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 2 grader	30	±0.2	Aluminiumlegering	Oxidation


Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2 n -005060- e	N kvinna	5ghz till 6ghz	1.20	20
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 3 grader	30	±0.2	Aluminiumlegering	Oxidation

TNC 2- Way Power Divider

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)

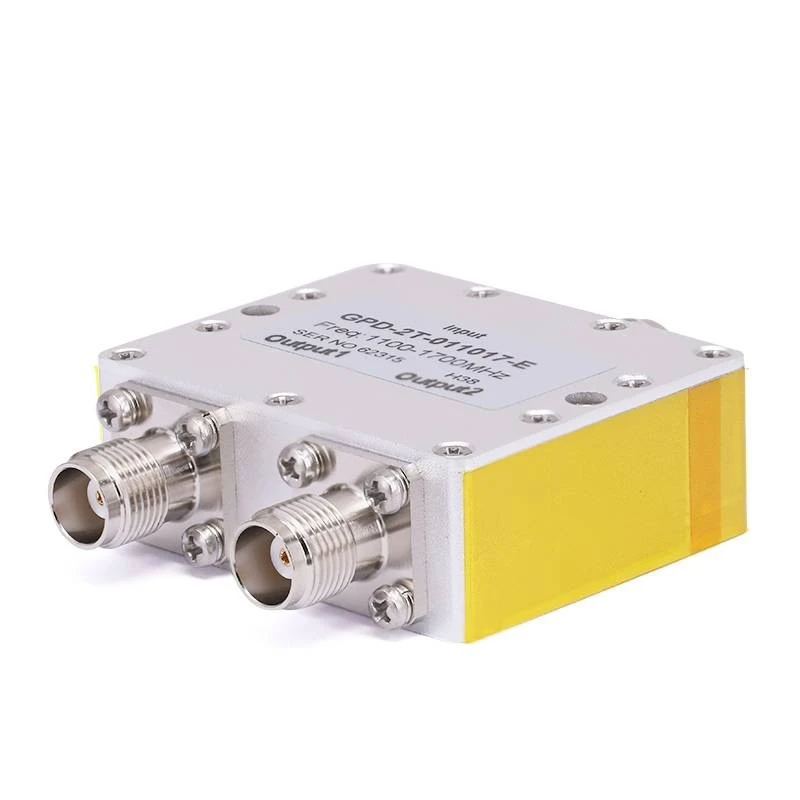

Gpd -2 t -011017- e	TNC -kvinna	1,1 GHz till 1,7 GHz	1.20	20
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 2 grader	30	±0.2	Aluminiumlegering	Oxidation

2,92mm 2- Way Power Divider

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2-040400- t	2,92 mm kvinna	4ghz till 40 GHz	1.60	18
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 4 grader	20	±0.2	Aluminiumlegering	Svart färg


Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)

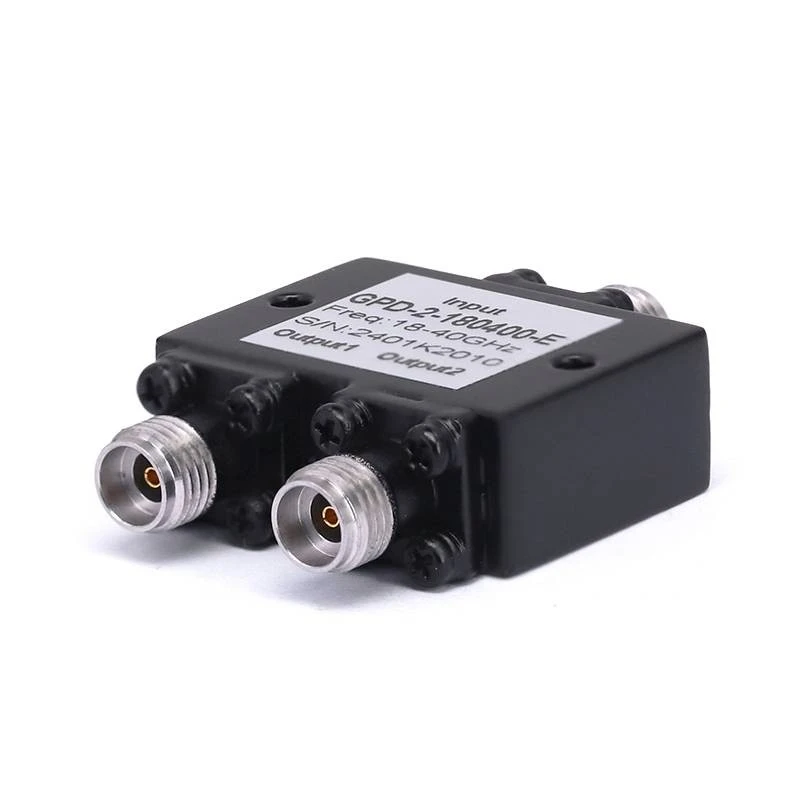

Gpd -2-180400- e	2,92 mm kvinna	18Hz till 40 GHz	1.50	16
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 5 grader	20	±0.4	Aluminiumlegering	Svart färg


Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)

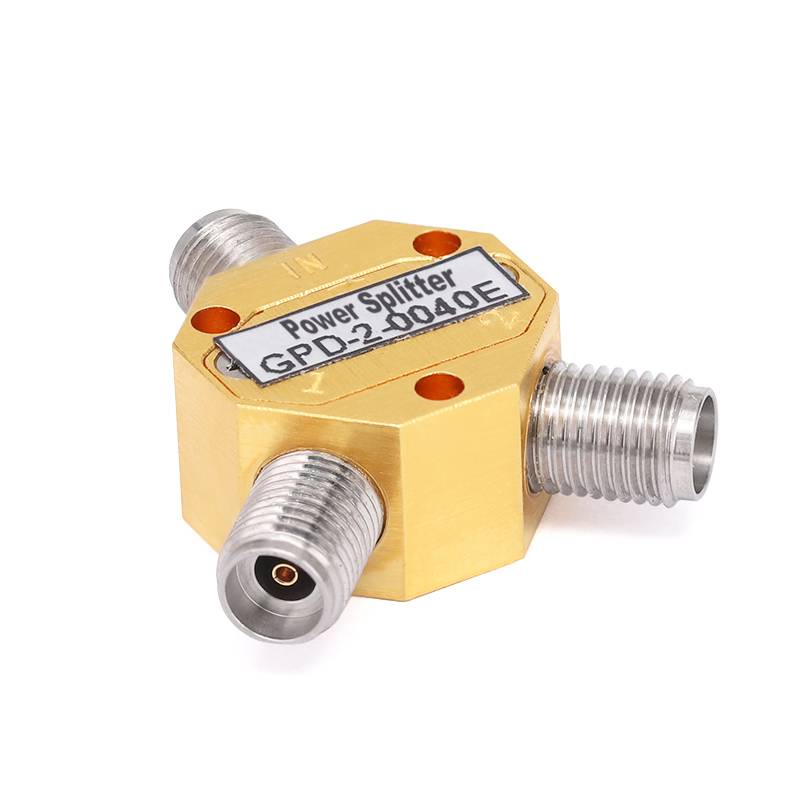

Gpd -2-0040 e	2,92 mm kvinna	DC till 40 GHz	1.50	10
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 7 grader	1	±0.7	Mässing	Guld

2,4 mm 2- Way Power Divider

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -2-0050 e	2,4 mm kvinna	DC till 50 GHz	1.60	10
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 7 grader	1	±0.7	Mässing	Guld

1,85mm 2- Way Power Divider

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)

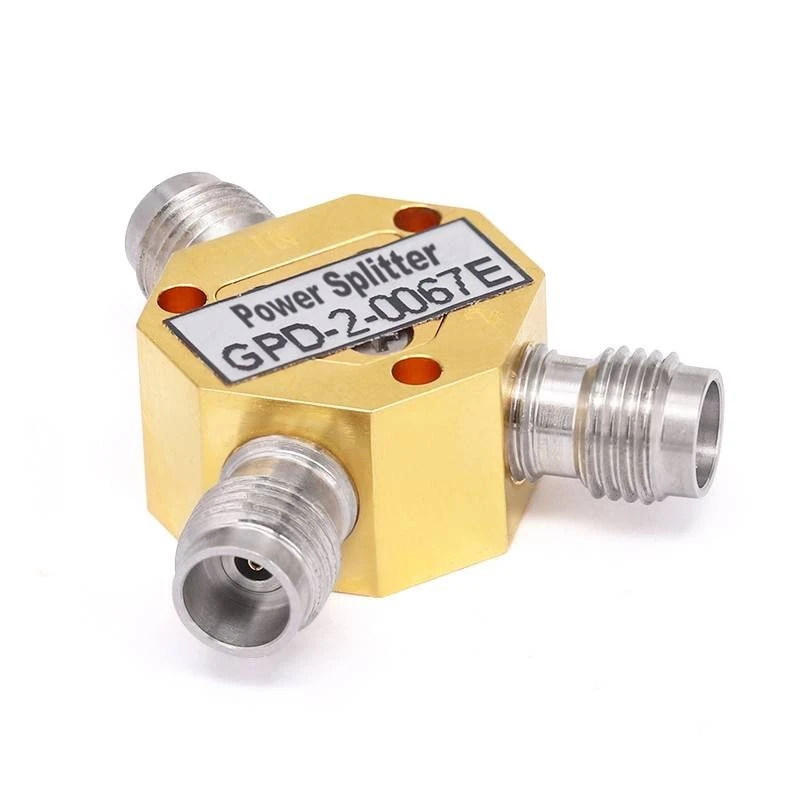

Gpd -2-0067 e	1,85 mm kvinna	DC till 67 GHz	1.80	10
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 8 grader	1	±0.8	Mässing	Guld
