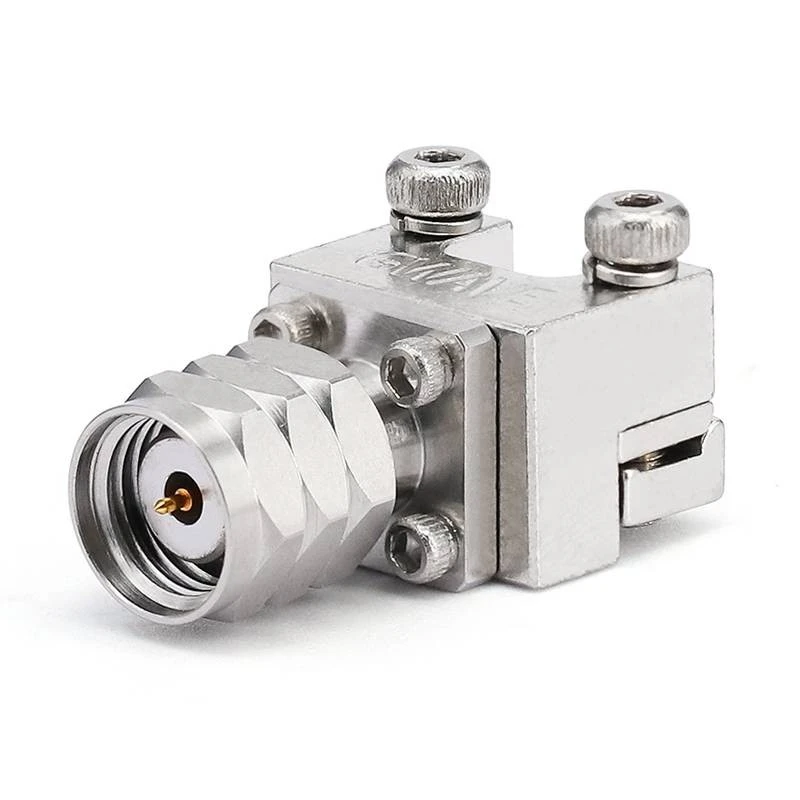

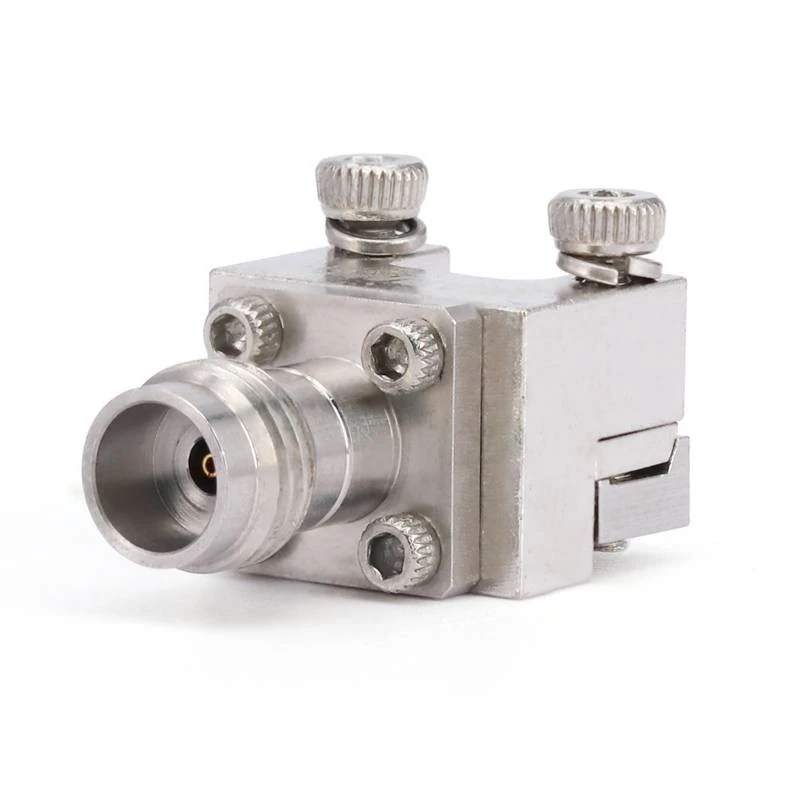

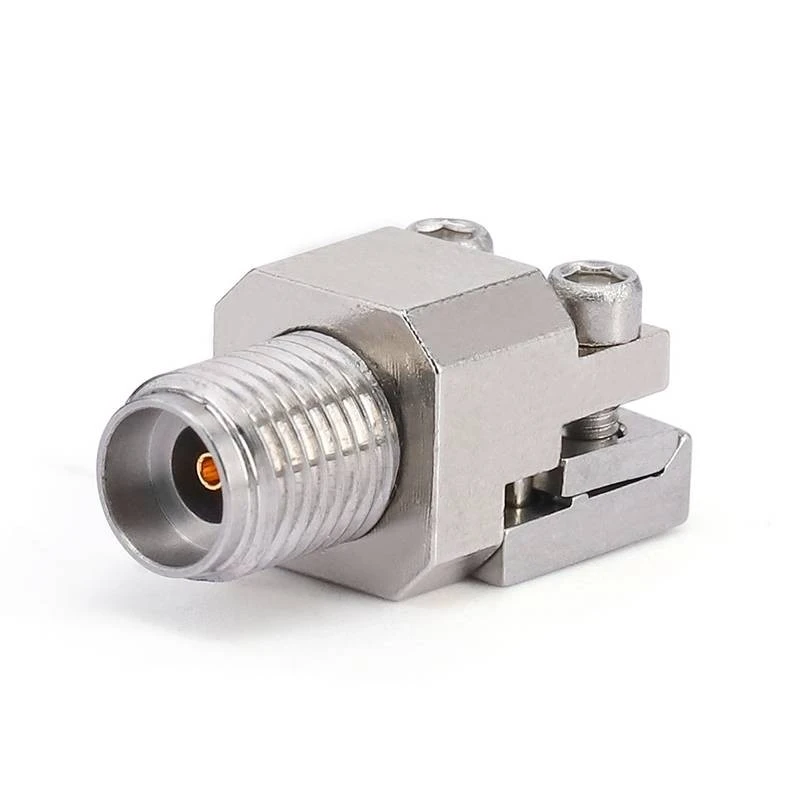

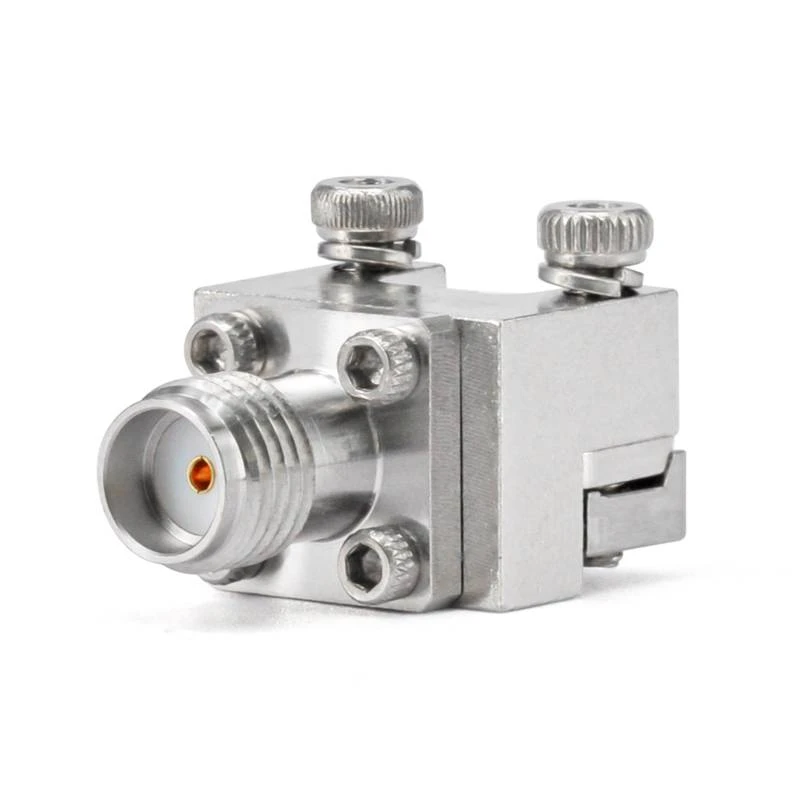

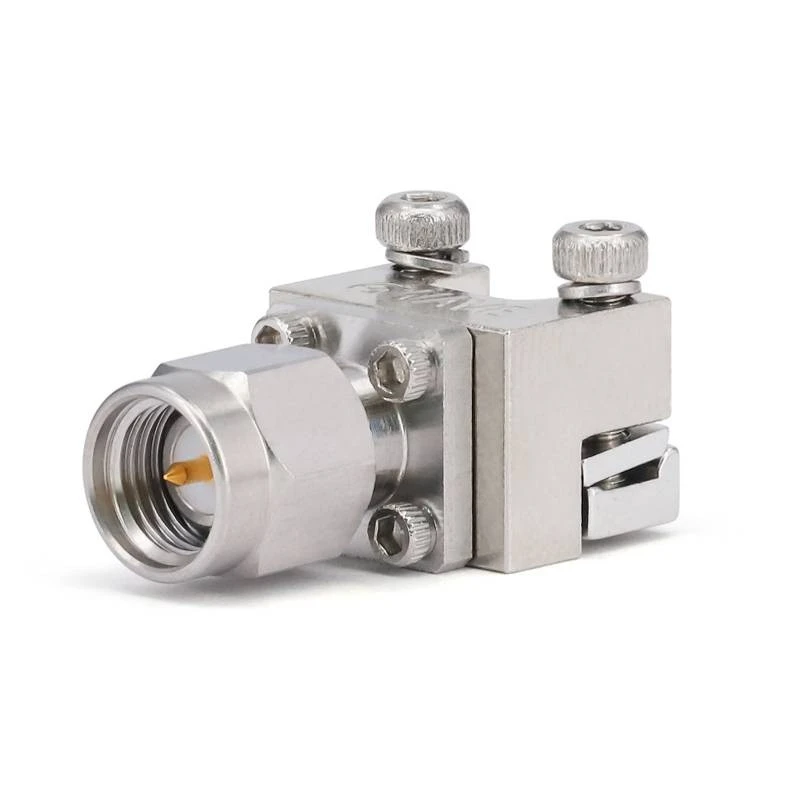

Slutlanseringskontakter
FlexIRF: s slutanslutningar, tillgängliga i SMA, 2 . 92mm, 2,4 mm, 1,85 mm och 1,0 mm varianter, är utformade för att uppfylla de mest krävande kraven i höga frekvensapplikationer.
Dessa slutanslutningar har exceptionella elektriska prestanda . Med sin precision - konstruerade design kan de stödja frekvenser upp till extremt höga nivåer .
Beskrivning
Produktintroduktion
FlexIRF: s slutanslutningar, tillgängliga i SMA, 2 . 92mm, 2,4 mm, 1,85 mm och 1,0 mm varianter, är utformade för att uppfylla de mest krävande kraven i höga frekvensapplikationer.
Dessa slutanslutningar har exceptionella elektriska prestanda . Med sin precision - konstruerade design kan de stödja frekvenser upp till extremt höga nivåer . 2 . 92mm -kontakter, till exempel kan {{14 {{{{{{{{}}}} 4mm counterparts; 1,85 mm -kontakter erbjuder enastående prestanda upp till 67 GHz, och 1,0 mm kontakter stöder frekvenser så höga som 110 GHz. Detta gör dem idealiska för användning i avancerade trådlösa kommunikationssystem, flyg- och försvarsapplikationer och höghastighetsdataöverföring.
Produktstil
Anslutning Lödlös slutstart för PCB, mittstiftet har diameter 0 . 23mm, 0 . 3mm och 0 . 51mm. Denna kontakt har en mässingstri-metallkropp och säkerställer en utmärkt mikrovågsuppträdande med låg insättningsförlust och VSWR av 1.35. Detta kontakt är exakt tillverkat till RF-industrier som Military & Space. Konstruerad med högkvalitativa material, deras kompakta och lätta design gör dem också lämpliga för applikationer där utrymme och vikt är kritiska faktorer.
Produktansökan
End launch Solderless connectors find extensive applications in diverse fields. In the realm of telecommunications, they play a crucial role in high - speed data transmission, ensuring seamless transfer of microwave energy from coaxial cables to PCB circuits. In radar systems, these connectors are utilized to transition signals with high integrity, enabling accurate detection and tracking of Mål . deras förmåga att minimera reflektioner gör dem idealiska för denna applikation där exakt signalmottagning och överföring är vita .
Vanliga frågor
Produktspecifikationsdata
|
Konfiguration |
|
| Anslutningstyp |
SMA/2.92mm/2.4mm/1.85mm |
|
Anslutningsimpedans |
50 ohms |
|
Anslutningspolaritet |
Standard |
|
Anslutningsmetod |
2 -håls fläns |
|
Anslutning 2 -gränssnittstyp |
0,30 mm / 0,51 mm stift |
|
Bifogningsmetod |
Kontakta |
|
Materialinformation |
|
|
Mittkontakt |
Cube Gold Plated |
|
Yttre kontakt |
Rostfritt stål |
|
Kropp |
Mässing trimetal pläterad |
|
Dielektrisk |
Kik/ptfe |
|
Miljöuppgifter |
|
|
Temperaturområde |
-55 examen till +165 examen |
|
2011/65/EU (ROHS) |
Kompatibel |
Produkttyp
|
Anslutningstyp |

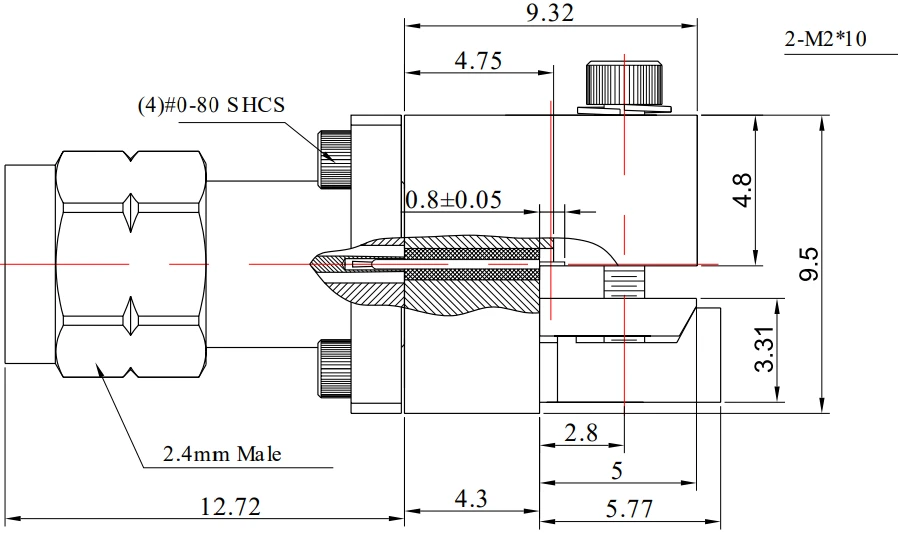

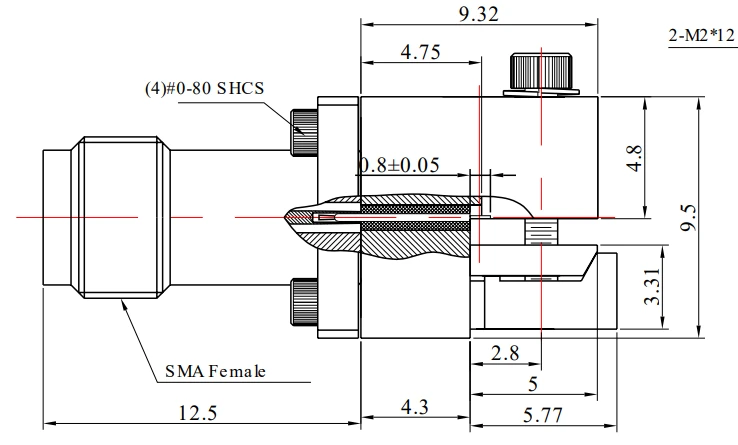

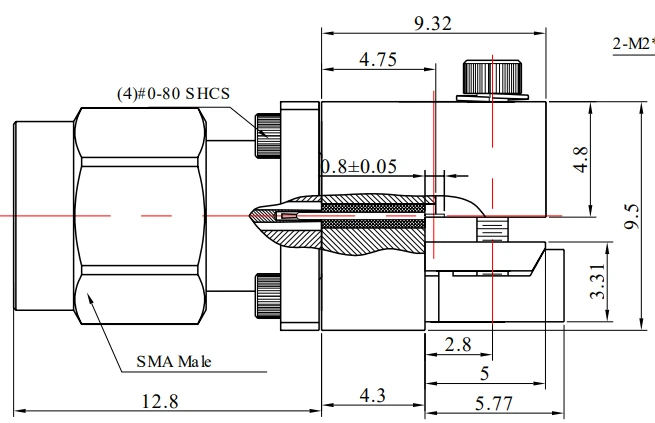

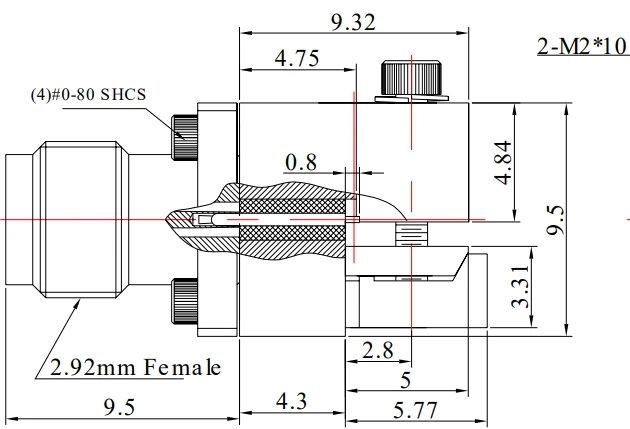

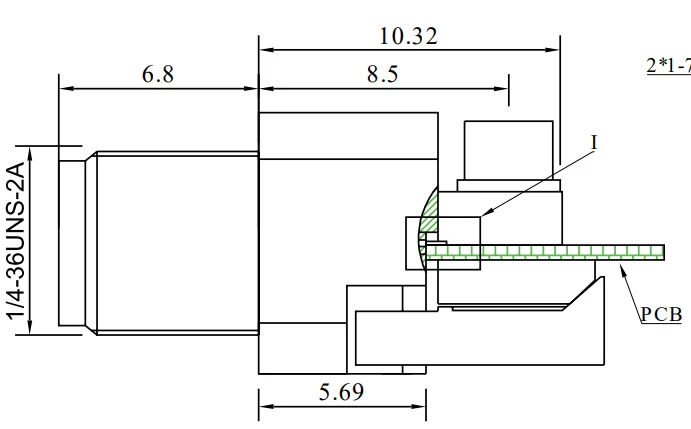

Ritning |
Sku |
Stiftdiameter |
Frekvens |
Vswr |
Monteringshålavstånd |
|
|
Sma |
|
|
Fr 2- SMA-KFD0830 |
0,30 mm |
DC -26.5 GHz |
1.25 |
9,5 mm |
|
Fr 2- SMA-KFD0851 |
0,51 mm |
DC -26.5 GHz |
1.25 |
9,5 mm |
|||
|
|
|
Fr 2- SMA-JFD0830 |
0,30 mm |
DC -26.5 GHz |
1.25 |
9,5 mm |
|
|
Fr 2- SMA-JFD0851 |
0,51 mm |
DC -26.5 GHz |
1.25 |
9,5 mm |
|||
|
Anslutningstyp |

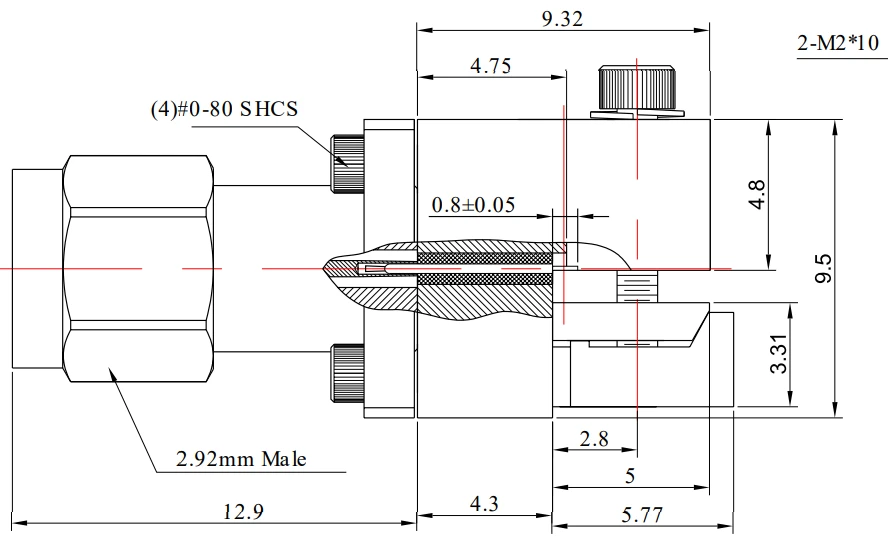

Ritning |
Sku |
Stiftdiameter |
Frekvens |
Vswr |
Monteringshålavstånd |
|
|
2,92 mm |
|
|
Fr 2-2.92- kfd0830 |
0,30 mm |
DC -40 GHz |
1.30 |
9,5 mm |
|
Fr 2-2.92- KFD0851 |
0,51 mm |
DC -40 GHz |
1.30 |
9,5 mm |
|||
|
|
|
Fr 2-2.92- KFD0923 |
0,23 mm |
DC -40 GHz |
1.30 |
5,84 mm |
|
|
|
|
Fr 2-2.92- JFD0830 |
0,30 mm |
DC -40 GHz |
1.30 |
9,5 mm |
|
|
Fr 2-2.92- JFD0851 |
0,51 mm |
DC -40 GHz |
1.30 |
9,5 mm |
|||
|
Anslutningstyp |

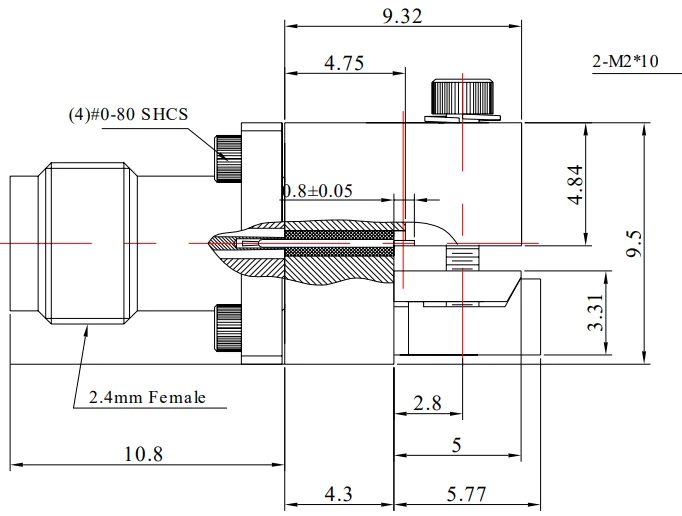

Ritning |
Sku |
Stiftdiameter |
Frekvens |
Vswr |
Monteringshålavstånd |
|
|
2,4 mm |
|
|
Fr 2-2.4- kfd0830 |
0,30 mm |
DC -50 GHz |
1.30 |
9,5 mm |
|
Fr 2-2.4- KFD0851 |
0,51 mm |
DC -50 GHz |
1.30 |
9,5 mm |
|||
|
|
|
Fr 2-2.4- JFD0830 |
0,30 mm |
DC -50 GHz |
1.30 |
9,5 mm |
|
|
Fr 2-2.4- JFD0851 |
0,51 mm |
DC -50 GHz |
1.30 |
9,5 mm |
|||
|
Anslutningstyp |
Ritning |
Sku |
Stiftdiameter |
Frekvens |
Vswr |
Monteringshålavstånd |
|
|
1,85 mm |
|
|
Fr 2-1.85- kfd0830 |
0,30 mm |
DC -65 GHz |
1.35 |
9,5 mm |
|
Fr 2-1.85-- KFD0851 |
0,51 mm |
DC -65 GHz |
1.35 |
9,5 mm |
|||
|
|
|
Fr 2-1.85- KFD0923 |
0,23 mm |
DC -65 GHz |
1.35 |
5,84 mm |
|
|
|
|
Fr 2-1.85-- JFD0830 |
0,30 mm |
DC -65 GHz |
1.35 |
9,5 mm |
|
|
Fr 2-1.85-- JFD0851 |
0,51 mm |
DC -65 GHz |
1.35 |
9,5 mm |
|||
