Allt om SMA -kontakter

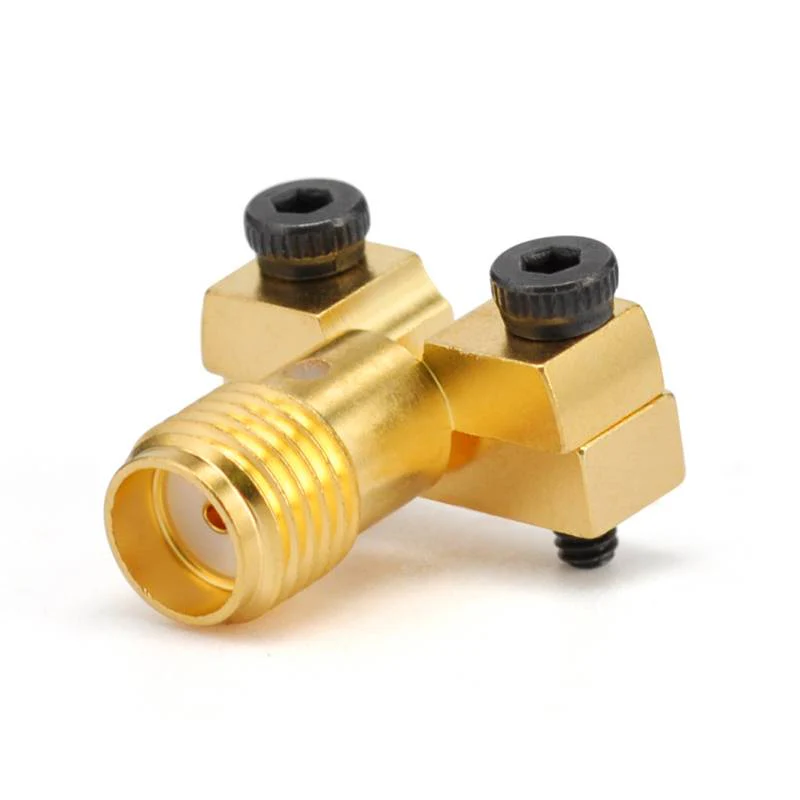

The SMA connector is a widely used RF coaxial connector, renowned for its high performance and versatility. It was developed by Bendix Scintilla in the 1950s, and the name "SMA" stands for SubMiniature version A. Its design is intended to work efficiently in high-frequency environments, thus playing a crucial role in various industries involving RF signaler .



1. Huvudfunktioner i SMA -kontakter

Storlek: SMA -kontakter har en kompakt struktur med en yttre ledardiameter på 0 . 141 tum, vilket gör dem lämpliga för applikationer med begränsat utrymme.

Frekvensområde: De kör vanligtvis upp till 18 GHz, även om vissa högpresterande versioner kan nå 26 . 5 GHz eller ännu högre.

Impedans: De flesta SMA -anslutningar är 50 ohm, vilket är standardkonfigurationen för RF- och mikrovågsystem .

Kopplingsmekanism: Antar en gängad kopplingsdesign med 1/4 tum, 36 trådar per tum UNC -trådar, vilket säkerställer en fast och stabil anslutning med stark vibrationsmotstånd .

SMA -material och ytbehandlingsprocesser

Skalet är vanligtvis tillverkat av mässing och rostfritt stål och kan pläteras (såsom nickel, guld) för att förbättra korrosionsbeständighet och konduktivitet .

Centerledaren kan vara koppar, mässing eller beryllium koppar, med en guldpläterad yta för att uppnå optimal signalöverföring .

Spänningsstativvågförhållande (VSWR): SMA-anslutningar av hög kvalitet har en låg VSWR (vanligtvis under 1 . 2: 1 under 12 GHz), vilket innebär effektiv signalöverföring med minimal reflektion.



2. typer av SMA -kontakter

SMA -kontakter finns i olika konfigurationer som passar olika applikationer:

Enligt porttyper kan de delas in i: Standard Port SMA, snabbanslutning SMA och omvänd polaritet SMA .

Enligt strukturella stilar kan de delas upp i raka och högervinkeltyper . raka anslutningar används för seriekontakter, medan högervinkeltyper är lämpliga för trånga utrymmen . 90- examen Bending Design kan spara utrymme eller minska kabelspänningen.}

Enligt installationsmetoder kan de delas in i vanliga och panelmonterade typer . panelmonterade anslutningar är utformade för installation på paneler eller kapslingar, med olika typer som 2- hålflänsar, 4- hålflänsar och runda flänsar .}}}



3. Vanliga användningar av SMA

Inom telekommunikationsfältet används SMA -kontakter i stor utsträckning i mobiltelefonstationer, satellitsystem och trådlös kommunikationsutrustning .

I testutrustning används de i testanordningar som oscilloskop, nätverksanalysatorer och signalgeneratorer .

I antennsystem används SMA -anslutningar ofta för att ansluta antenner i trådlösa system .

I RF -kretsar finns de i många RF -enheter som förstärkare, filter och blandare .

Anteckningar



4. Krafthanteringskapacitet:

Även om SMA-kontakter är lämpliga för RF-system med låg effekt och medelstora effekt, kanske de inte är lämpliga för applikationer med hög effekt . För högre kraftscenarier kan andra kontakter som n-typ eller 7/16- vara mer lämplig .}

Mekanisk hållbarhet: Jämfört med vissa större kontakter är SMA -kontakter relativt bräckliga, särskilt när det gäller stiftjustering och motståndande mekanisk stress . Därför bör extra försiktighet vidtas under hantering och installation .}



Kompatibilitet: När du väljer SMA -kontakter, se till att de manliga och kvinnliga kontakterna matchar i termer av trådstorlek och impedans för att säkerställa en bra anslutning . kan de också vara sammankopplade med 2 . 92mm och 3,5 mm portar.
