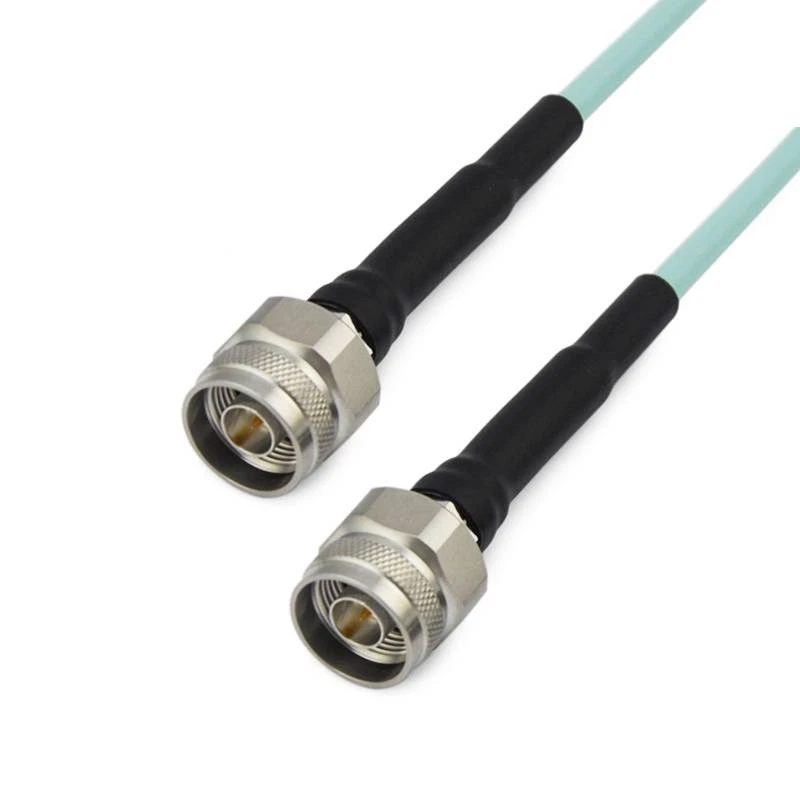

gaa3-nmnm-xxx-1

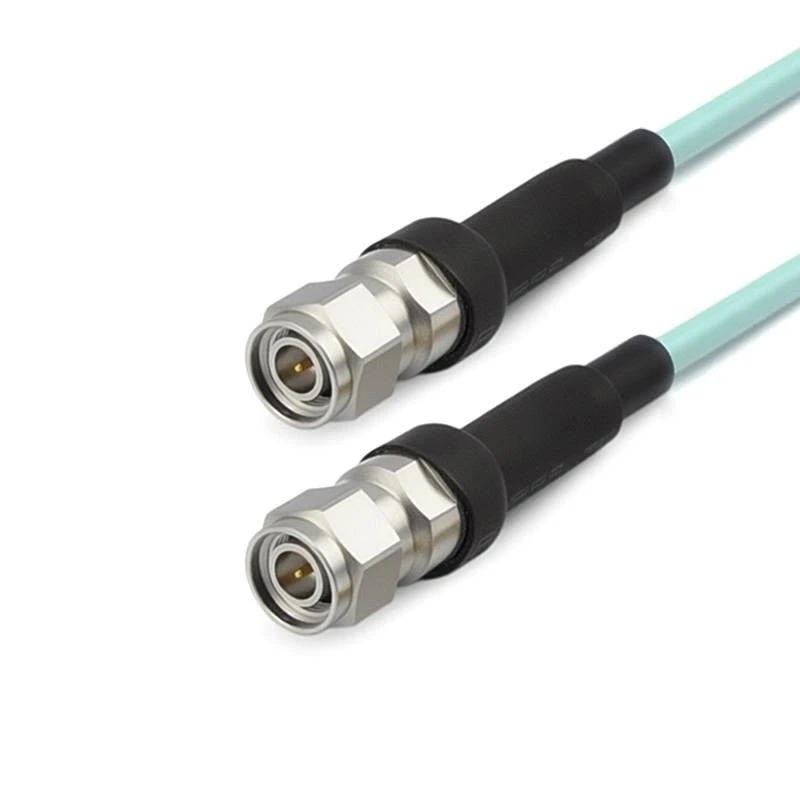

gaa3-tncmtncm-xxx-1

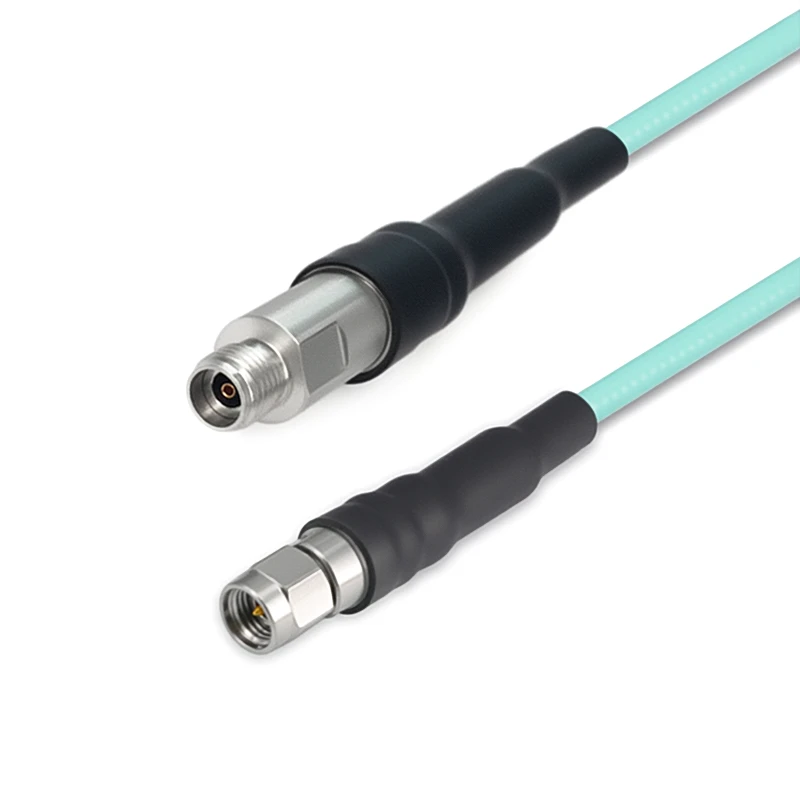

gau1-292m292f-xxx-1
gau2-185mgppf-xxx-7

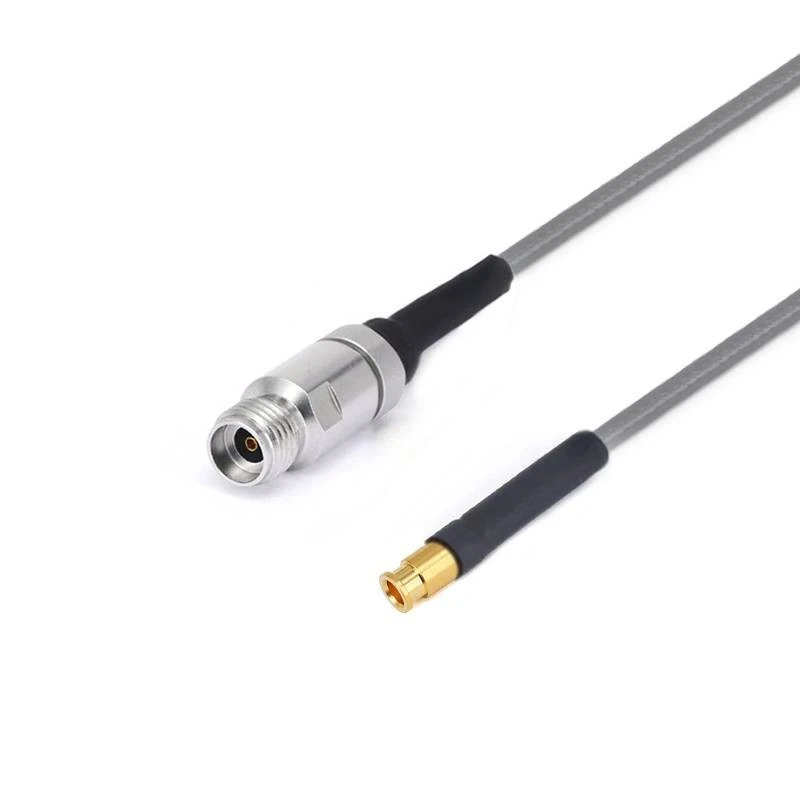

gau2-292fmmpxf--1
gau2-292mgpwf-xxx-1

Lågförlustfas stabila serier

I dagens skärande kantfält som kommunikation, elektronisk testning och mätning har stabiliteten i signalöverföring och lågförlustegenskaper blivit kärnfaktorer som bestämmer systemets prestanda, och de relevanta kraven blir allt strängare .}

Skicka förfrågan

Beskrivning

Produktintroduktion

In today's cutting - edge fields such as communication, electronic testing, and measurement, the stability of signal transmission and low - loss characteristics have become core factors determining the performance of systems, and the relevant requirements are becoming increasingly stringent. The low - loss amplitude - and - phase - stable cable assemblies stand out with their extraordinary performance, playing a crucial role in numerous application scenarios and laying a solid foundation for achieving Exakt och effektiv signalöverföring .

Produktstrukturfunktioner

Utmärkta lågförlustegenskaper:

De uppvisar extremt enastående lågförlustprestanda under olika frekvensförhållanden . som tar FRU1/GT147A -modellen (40 GHz) Som ett exempel, även i en högfrekvensmiljö på upp till 40 GHz, är dess dämpning endast 2 . 85 dB per meter.

Fantastisk fasstabilitet:

De har till exempel mycket stabila fasegenskaper ., när FRU1/GT147A arbetar med en frekvens av 10 GHz, kan dess mekaniska fasstabilitet nå 10 GHz/3 grader; När frekvensen är 18 GHz kan den nå 18 GHz/5 -grader . Sådan stabil fas kan effektivt undertrycka fasfluktuationer under signalöverföring, till stor del undvika signalförvrängning och störningar orsakade av instabila faser .} för kommunikationssystem och testutrustning med extremt höga krav för fasanalys, denna karakteristiska är nyckeln till att säkerställa den stabila operationen}} för kommunikationssystem och testutrustning med extremt höga krav för fasanläggningar, denna karakteristiska är nyckeln till att säkerställa den styra)

Bred frekvens täckning:

Produkterna har ett brett frekvens täckningsområde, som sträcker sig från likström (DC) till 110 GHz . Olika modeller av kabelmonteringar kan anpassas exakt till olika frekvensområden för att uppfylla olika applikationskrav .}

Produktansökan

I mikrovågs -anekoisk kammartestning ansluter de testutrustning och enheter som testas, och deras stabila signalöverföringskarakteristika säkerställer noggrannheten och tillförlitligheten för testresultaten . som nyckelförbindande komponenter i instrument som nätverksanalyser och spektrumanalyser, de garanterar den exakta mätningen av svaga tecknen med instrumenten, som ger starka stöd för elektroniska produkter)

Viktiga anteckningar

1. För kabelmonteringar med anpassad längd, glöm inte att lämna din längdinformation på kassasidan;
2. Alla kabelaggregat kan vara försedda med fasmatchade par eller grupper; Om du behöver kablar för att matchas, skicka e -post till oss: sales@flexirf.com

Produktspecifikationsdata

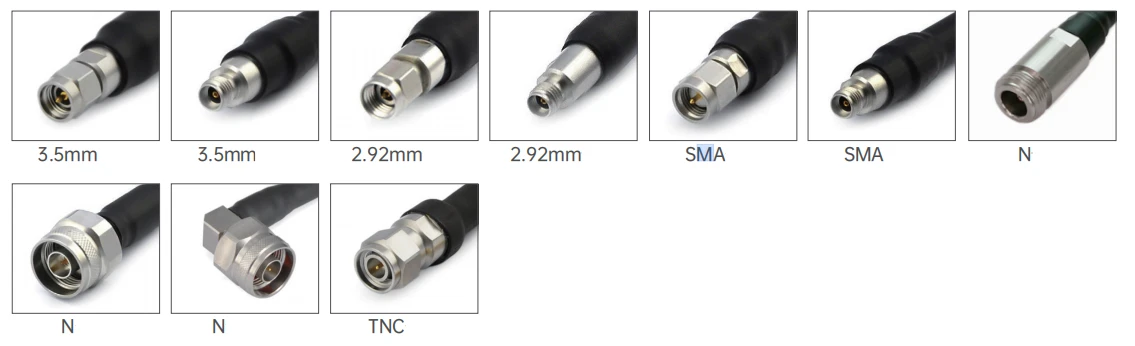

Konfiguration

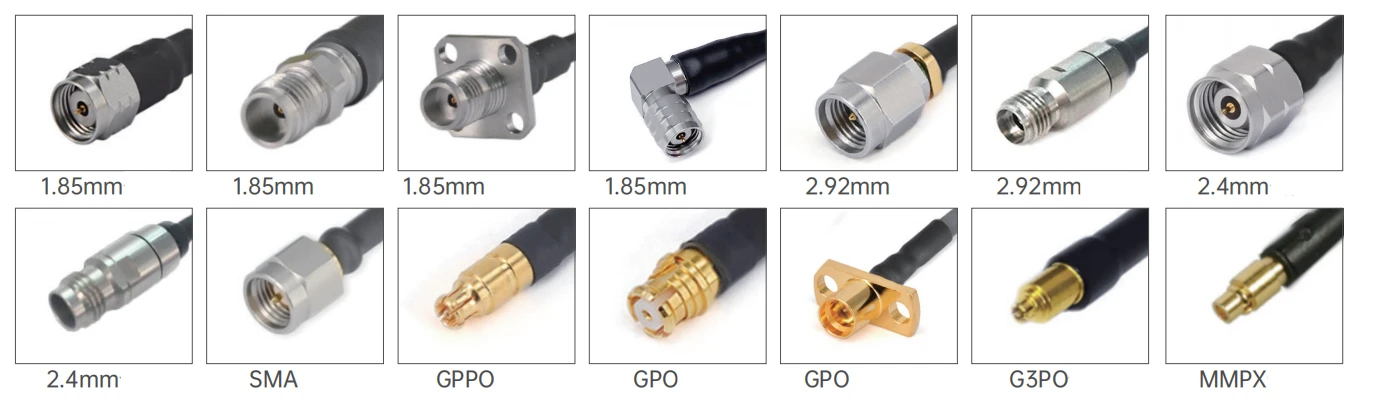

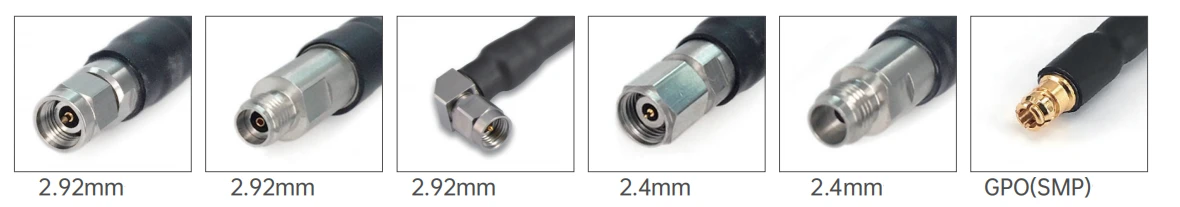

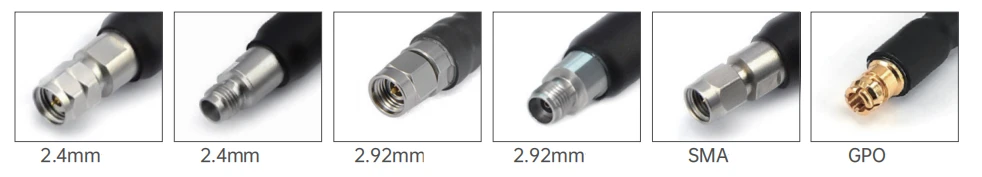

Anslutning 1 Typ	1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/N/TNC
Anslutning 1 impedans	50 ohms
Anslutning 1 polaritet	Standard
Anslutning 2 Typ	1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/N/TNC
Kontakt 2 impedans	50 ohms
Kontakt 2 polaritet	Standard
Anslutningsmetod	Ingen
Anslutningskroppsstil	Rak och rätt vinkel
Materialinformation
Mittkontakt	Mässingguldpläterad, beryllium kopparguldpläterad
Yttre kontakt	Mässingguldpläterad, beryllium kopparguldpläterad, rostfritt stål passivated
Kropp	Mässingguldpläterad, beryllium kopparguld, rostfritt stål passivated
Dielektrisk	PEI/PTFE
Miljöuppgifter
Temperaturområde	-40 examen till +165 examen
2011/65/EU (ROHS)	Kompatibel

Produkttyp

FRU1/GT147A Lågförlust stabil faskabelmontering (40GHz)
	Struktur Materialdiameter (mm)
	1	Innerledare	Silverpläterad kopparklädd stål	0.91±0.05
	2	Isolator	Fast PTFE	2.69±0.05
	3	Innerskydd	Silverpläterad kopparband	2.86±0.05
	4	Yttre skärmning	Flätning av silverpläterad koppling	3.28±0.05
	5	jacka	Fep	3.73±0.13

Dämpning, kraft (testtillstånd vid 20 graders havsnivå)
Frekvens (GHz)	1	10	18	26.5	40
Dämpning (db/m)	0.39	1.31	1.81	2.23	2.85
Kraft (W)	380	120	90	75	65

Elektriska och mekaniska egenskaper
Frekvens (GHz)	Impedans (Ω)	Överföringsfrekvens	Kapacitans	Skärmning	Driftstemperatur räckvidd	Minsta böjradie	Mekanisk fasens stabilitet
40	50	77%	86 pf/m	>100dB	-65 examen ~ +165 examen	6.35 mm	10GHz/3 -grader 18GHz/5 -grad
Vanliga modeller och tekniska indikatorer

Bild	Sku	Anslutning 1	Kontakt 2	Frivillighet	Returförlust/vswr

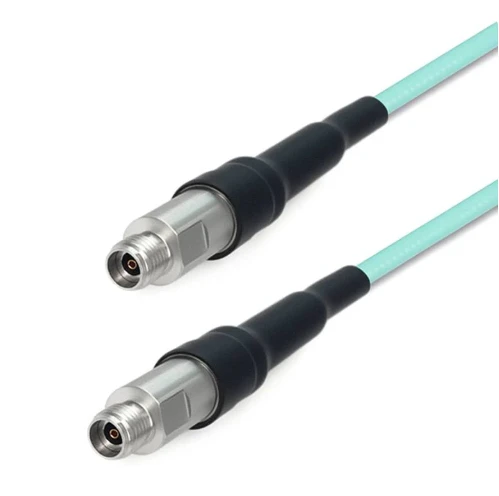

	Fru 1-292 f292f-xxx	2,92 mm kvinna	2,92 mm kvinna	DC -40 GHz	1.44

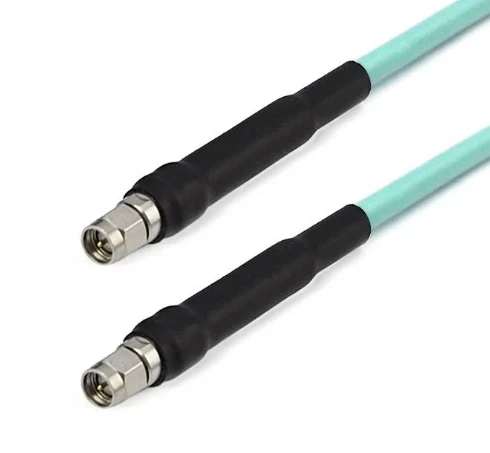

	Fru 1-292 M292M-xxx	2,92 mm hane	2,92 mm hane	DC -40 GHz	1.44
	Fru 1-292 M292f-xxx	2,92 mm hane	2,92 mm kvinna	DC -40 GHz	1.44

FRU2/GT3506 Lågförlust stabil faskabelmontering (65 GHz)
	Struktur Materialdiameter (mm)
	1	Innerledare	Silverpläterad kopparklädd stål	0.51±0.05
	2	Isolator	Fast PTFE	1.38±0.05
	3	Innerskydd	Silverpläterad kopparband	1.58±0.05
	4	Yttre skärmning	Flätning av silverpläterad koppling	1.90±0.05
	5	jacka	Fep	2.20±0.13

Dämpning, kraft (testtillstånd vid 20 graders havsnivå)
Frekvens (GHz)	1	3	6	10	12	16	18	26.5	40	67
Dämpning (db/m)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
Kraft (W)	55	32	22	17	15	13	12	10	8	6

Elektriska och mekaniska egenskaper
Frekvens (GHz	Impedans (ω)	Överföringsfrekvens	Kapacitans	Skärmning	Driftstemperatur räckvidd	Minsta böjradie	Dielektrisk tål spänning
67 GHz	50Ω	82%	94pf/m	>90dB	-55 examen ~ +125 examen	11 mm	800V@DC
Vanliga modeller och tekniska indikatorer

Bild	Sku	Anslutning 1	Kontakt 2	Frivillighet	Returförlust/vswr
	Fru 2- SMMSM-XXX	SMA -man	SMA -man	DC -26.5 GHz	1.30
	Fru 2- SMMGPF-xxx	SMA -man	GPO (SMP) kvinnlig	DC -26.5 GHz	1.35
	Fru 2- SMMGPWF-xxx	SMA -man	GPO (SMP) Kvinna med rätt vinkel	DC -26.5 GHz	12dB
	Fru 2- SMMGPPF-xxx	SMA -man	GPPO (mini-SMP) kvinna	DC -26.5 GHz	13dB
	Fru 2- SMMGPPWF-XXX	SMA -man	GPPO (mini-SMP) Kvinna med rätt vinkel	DC -26.5 GHz	12dB
	Fru 2- SMFFGPF-XXX	SMA -kvinna med 4 håls fläns	GPO (SMP) kvinnlig	DC -18 GHz	1.30
	Fru 2- SMFFGPPF-XXX	SMA -kvinna med 4 håls fläns	GPPO (mini-SMP) kvinna	DC -18 GHz	16dB
	Fru 2-292 M292M-xxx	2,92 mm hane	2,92 mm hane	DC -40 GHz	1.35
	Fru 2-292 mgpf-xxx	2,92 mm hane	GPO (SMP) kvinnlig	DC -40 GHz	14dB

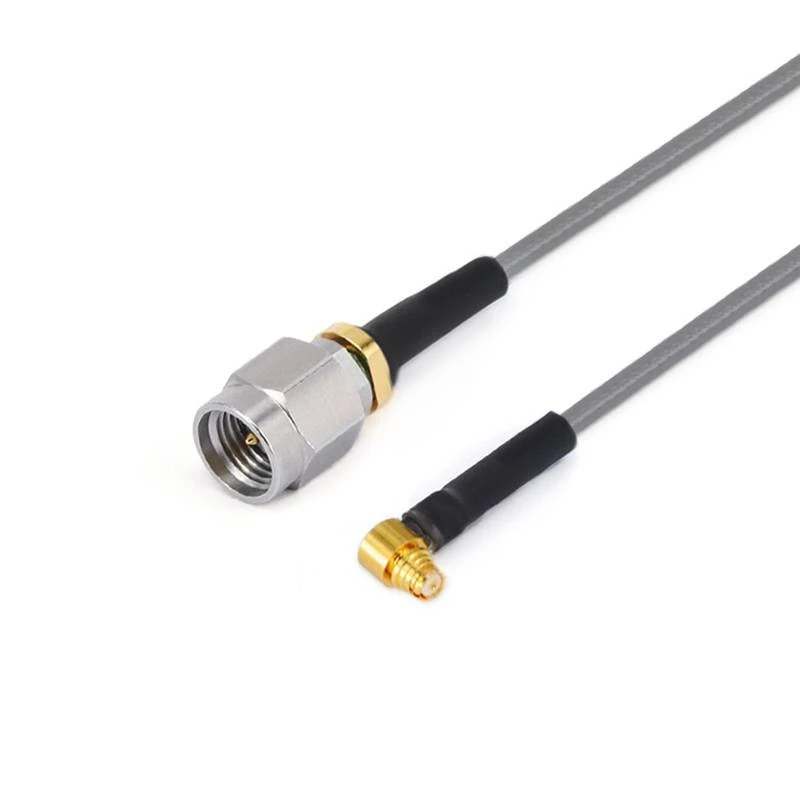

	Fru 2-292 mgpwf-xxx	2,92 mm hane	GPO (SMP) Kvinna med rätt vinkel	DC -40 GHz	12dB
	Fru 2-292 mmmpxm-xxx	2,92 mm hane	Mmpx	DC -40 GHz	14dB
	Fru 2-292 mmmpxf-xxx	2,92 mm hane	Mmpx kvinnlig	DC -40 GHz	14dB
	Fru 2-292 mg3pf-xxx	2,92 mm hane	G3PO (SMPS) Kvinna	DC -40 GHz	14dB
	Fru 2-292 mgppwf-xxx	2,92 mm hane	GPPO (mini-SMP) Kvinna med rätt vinkel	DC -40 GHz	12dB
	Fru 2-292 m24m-xxx	2,92 mm hane	2,4 mm hane	DC -40 GHz	1.35
	Fru 2-292 mgppf-xxx	2,92 mm hane	GPPO (mini-SMP) kvinna	DC -40 GHz	14dB
	Fru 2-292 fg3pf-xxx	2,92 mm kvinna	G3PO (SMPS) Kvinna	DC -40 GHz	14dB
	Fru 2-292 ffg3pf-xxx	2,92 mm kvinna med 4 håls fläns	G3PO (SMPS) Kvinna	DC -40 GHz	14dB
	Fru 2-292 fmmpxm-xxx	2,92 mm kvinna	Mmpx	DC -40 GHz	14dB
	Fru 2-292 ffmmpxm-xxx	2,92 mm kvinna med 4 håls fläns	Mmpx	DC -40 GHz	14dB
	Fru 2-292 ffgpf-xxx	2,92 mm kvinna med 4 håls fläns	GPO (SMP) kvinnlig	DC -40 GHz	14dB
	Fru 2-24 m24m-xxx	2,4 mm hane	2,4 mm hane	DC -50 GHz	1.44
	Fru 2-24 mgpf-xxx	2,4 mm hane	GPO (SMP) kvinnlig	DC -40 GHz	14dB
	Fru 2-24 mgpwf-xxx	2,4 mm hane	GPO (SMP) Kvinna med rätt vinkel	DC -40 GHz	12dB
	Fru 2-24 mmmpxm-xxx	2,4 mm hane	Mmpx	DC -50 GHz	10dB
	Fru 2-24 mmmpxm-xxx	2,4 mm hane	Mmpx	DC -50 GHz	10dB
	Fru 2-24 mgppf-xxx	2,4 mm hane	GPPO (mini-SMP) kvinna	DC -50 GHz	10dB
	Fru 2-24 mgppwf-xxx	2,4 mm hane	GPPO (mini-SMP) Kvinna med rätt vinkel	DC -50 GHz	10dB
	Fru 2-24 ffgpf-xxx	2,4 mm kvinna med 4 håls fläns	GPO (SMP) kvinnlig	DC -50 GHz	10dB
	Fru 2-24 ffgppf-xxx	2,4 mm kvinna med 4 håls fläns	GPPO (mini-SMP) kvinna	DC -50 GHz	10dB

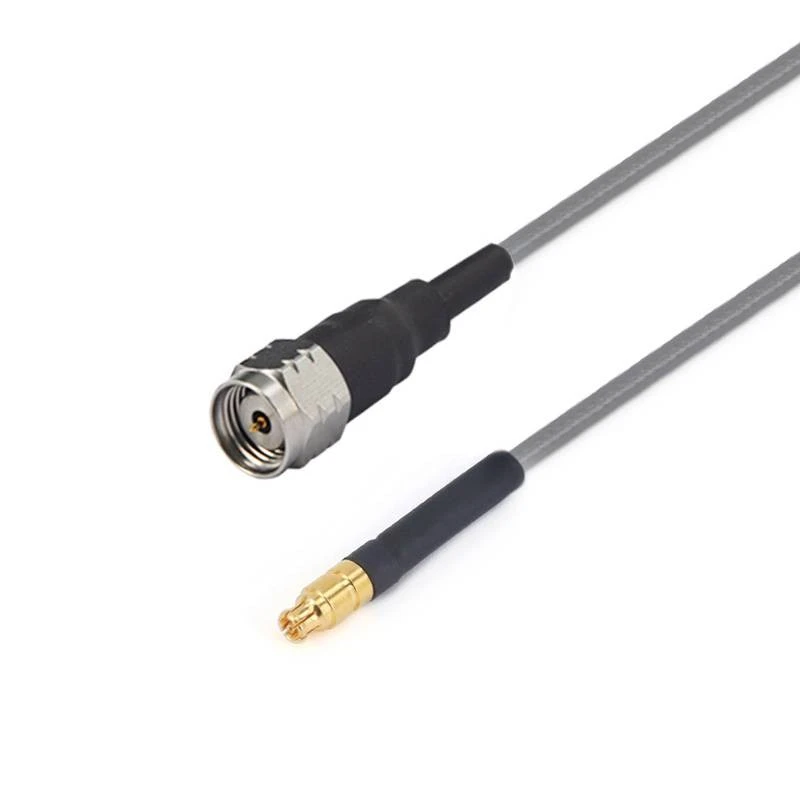

	Fru 2-185 mgppf-xxx	1,85 mm hane	GPPO (mini-SMP) kvinna	DC -67 GHz	10dB
	Fru 2-185 wmgppf-xxx	1,85 mm hane med rätt vinkel	GPPO (mini-SMP) kvinna	DC -67 GHz	10dB
	Fru 2-185 mg3pf-xxx	1,85 mm hane	G3PO (SMPS) Kvinna	DC -67 GHz	10dB
	Fru 2-185 mmmpxm-xxx	1,85 mm hane	Mmpx	DC -67 GHz	10dB
	Fru 2-185 mmmpxf-xxx	1,85 mm hane	Mmpx kvinnlig	DC -67 GHz	10dB
	Fru 2-185 fgppf-xxx	1,85 mm kvinna	GPPO (mini-SMP) kvinna	DC -67 GHz	10dB
	Fru 2-185 ffgppf-xxx	1,85 mm kvinna med 4 håls fläns	GPPO (mini-SMP) kvinna	DC -67 GHz	10dB
	Fru 2-185 fg3pf-xxx	1,85 mm kvinna	G3PO (SMPS) Kvinna	DC -67 GHz	10dB
	Fru 2-185 ffg3pf-xxx	1,85 mm kvinna med 4 håls fläns	GPPO (mini-SMP) kvinna	DC -67 GHz	10dB
	Fru 2-185 fmmpxm-xxx	1,85 mm kvinna	Mmpx	DC -67 GHz	10dB
	Fru 2-185 fmmpxf-xxx	1,85 mm kvinna	Mmpx kvinnlig	DC -67 GHz	10dB

FRU3/GT3507 Lågförlust stabil faskabelmontering (40GHz)
	Struktur Materialdiameter (mm)
	1	Innerledare	Silverpläterad kopparklädd stål	0.91±0.05
	2	Isolator	Fast PTFE	2.69±0.05
	3	Innerskydd	Silverpläterad kopparband	2.86±0.05
	4	Yttre skärmning	Flätning av silverpläterad koppling	3.28±0.05
	5	jacka	Fep	3.73±0.13

Dämpning, kraft (testtillstånd vid 20 graders havsnivå)
Frekvens (GHz)	1	10	18	26.5	40
Dämpning (db/m)	0.39	1.31	1.81	2.23	2.85
Kraft (W)	380	120	90	75	65

Elektriska och mekaniska egenskaper
Frekvens (GHz)	Impedans (ω)	Överföringsfrekvens	Kapacitans	Skärmning	Driftstemperatur räckvidd	Minsta böjradie	Mekanisk fasens stabilitet
40	50	85%	86 pf/m	>90dB	-65 examen ~ +165 examen	11mm	10GHz/3 -grader 18GHz/5 -grad
Vanliga modeller och tekniska indikatorer

Bild	Sku	Anslutning 1	Kontakt 2	Frivillighet	Returförlust/vswr
	Fru 3-292 M292M-xxx	2,92 mm hane	2,92 mm hane	DC -40 GHz	1.44
	Fru 3-292 m24m-xxx	2,92 mm hane	2,4 mm hane	DC -40 GHz	1.35
	Fru 3-24 m24m-xxx	2,4 mm hane	2,4 mm hane	DC -40 GHz	1.35

FRA3/GT2501 Lågförlust stabil faskabelmontering (26,5 GHz)
	Struktur Materialdiameter (mm)
	1	Innerledare	Silverpläterad kopparklädd stål	1.45±0.05
	2	Isolator	Fast PTFE	3.99±0.05
	3	Innerskydd	Silverpläterad kopparband	4.19±0.05
	4	Yttre skärmning	Flätning av silverpläterad koppling	4.42±0.05
	5	jacka	Fep	5.21±0.13

Dämpning, kraft (testtillstånd vid 20 graders havsnivå)
Frekvens (GHz)	1	5	10	18	26.5
Dämpning (db/m)	0.26	0.52	0.76	1.05	1.28
Kraft (W)	800	350	---	100	---

Elektriska och mekaniska egenskaper
Frekvens (GHz)	Impedans (ω)	Överföringsfrekvens	Kapacitans	Skärmning	Driftstemperatur räckvidd	Minsta böjradie	Mekanisk fasens stabilitet
26.5	50	80.4%	86 pf/m	>100dB	-65 examen ~ +165 examen	6.35 mm	10GHz/3 -grader 18GHz/5 -grad
Vanliga modeller och tekniska indikatorer

Bild	Sku	Anslutning 1	Kontakt 2	Frivillighet	Returförlust/vswr

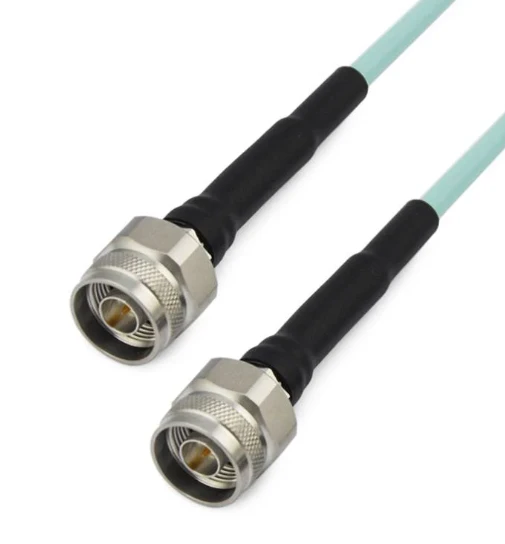

	Fra 3- nmnm-xxx	N hane	N hane	DC -18 GHz	1.25

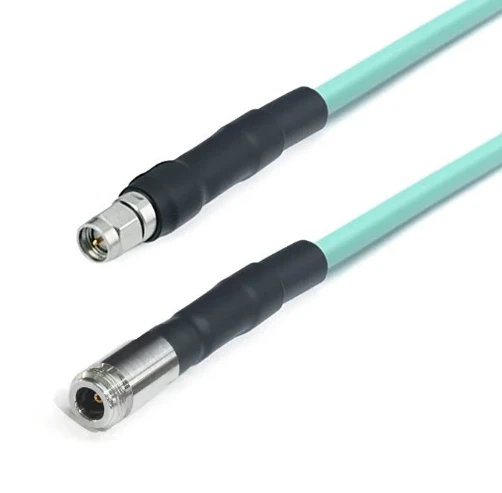

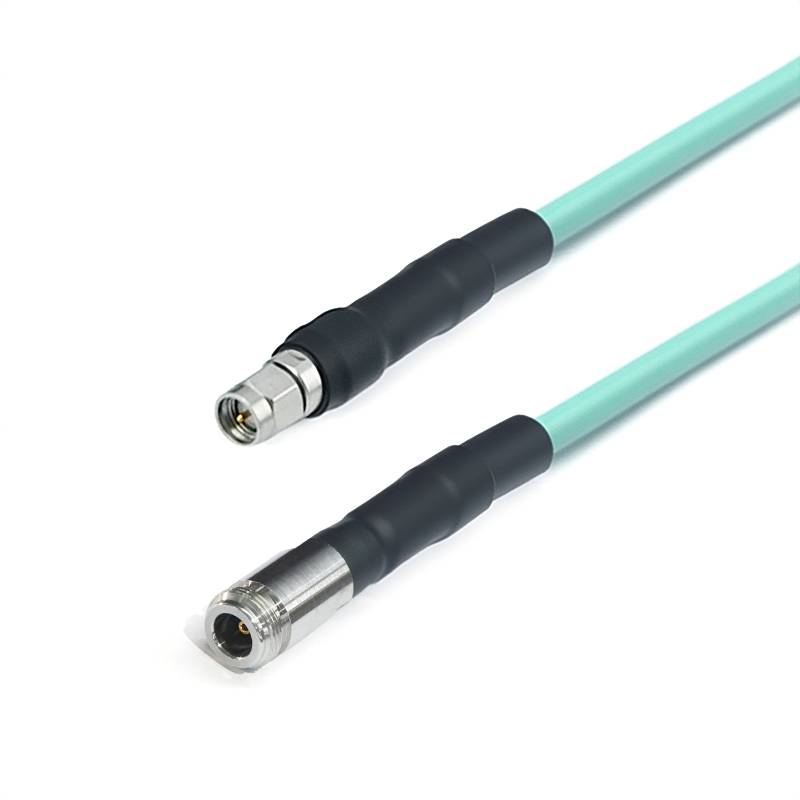

	Fra 3- nfsmm-xxx	N kvinna	SMA -man	DC -18 GHz	1.25

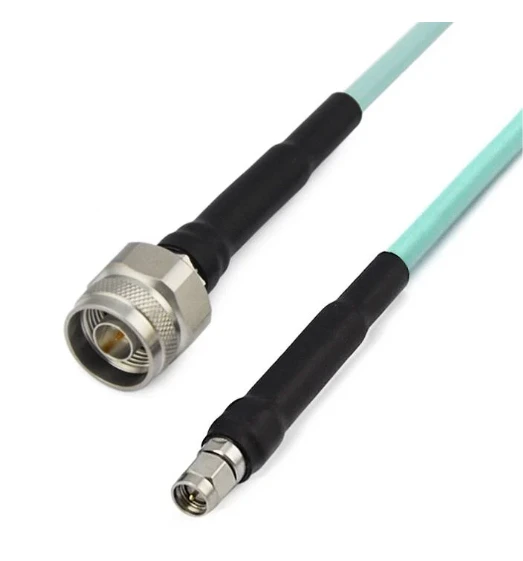

	FRA 3- nmsm-xxx	N hane	SMA -man	DC -18 GHz	1.25
	FRA 3- SMMSM-XXX	SMA -man	SMA -man	DC -18 GHz	1.25

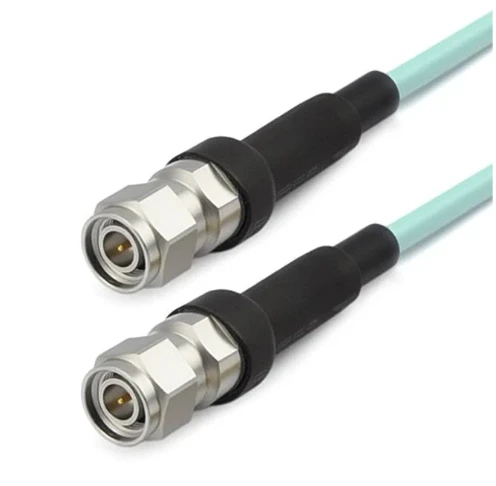

	Fra 3- tncmtncm-xxx	Tnc	Tnc	DC -18 GHz	1.30
