Halvstyv kabelaggregat

Semi-rigid cable assemblies are high-performance products widely used in the radio frequency (RF) and microwave fields, capable of meeting a variety of complex connection and signal transmission requirements. The semi-rigid structure allows the cable to maintain a fixed shape. Once installed, it is less likely to shift or deform, ensuring the reliability of connections and the stability of signal Transmission . Därför är den lämplig för komplexa ledningssystem med krav på hög stabilitet .

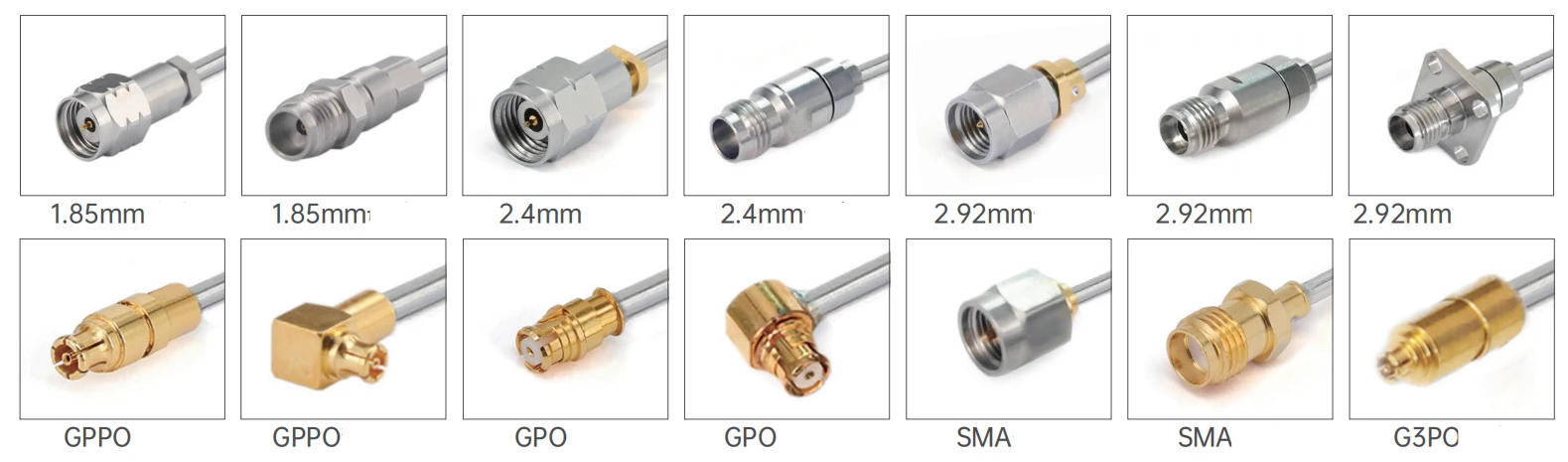

The product comes in a wide range of models. Take the FR710S & FR710/GUT - 085 086" series as an example. Different models are suitable for different frequency ranges and device interfaces. For instance, the FR710S - SMMSMM - XXX model is equipped with SMA male connectors, has a frequency range from DC to 26,5 GHz, och en returförlust/spänningsstativ vågförhållande av 1.30.

The center contact is made of gold-plated brass or gold-plated beryllium copper. For the outer contact, you can choose from gold-plated brass, gold-plated beryllium copper, passivated stainless steel, etc. The main body material is similar, which has good electrical conductivity and corrosion resistance. The insulating medium is selected from PEI or Ptfe . Kabelns centrala ledare är silverpläterad kopparklädd stål, och det isolerande lagret är fast Ptfe . Manteln kan göras av inget material eller FEP, vilket säkerställer signalöverföringsprestandan

På grund av deras utmärkta prestanda spelar halvstyre kabelmonteringar en avgörande roll inom många fält med stränga krav för signalöverföring . De används ofta i olika branscher som kommunikation, elektronik och flyg- och rymd .}

Elektronisk krigsföringsutrustning måste arbeta i högintensiva elektromagnetiska interferensmiljöer . Den höga skärmningseffektiviteten och stabila elektriska prestanda för halvstyre kabelmonteringar gör dem till ett idealiskt val för interna anslutningar inom elektronisk krigsutrustning .

I de komplexa systemen i rymdskepp används halvstyre kabelaggregat för att ansluta olika instrument och enheter .

1. För kabelmonteringar med anpassad längd, glöm inte att lämna din längdinformation på kassasidan;
2. Alla kabelaggregat kan vara försedda med fasmatchade par eller grupper; Om du behöver kablar för att matchas, skicka e -post till oss: sales@flexirf.com

FR710S & FR710/GUT -085 086 "Serie Semi-styv kabelmontering
	Struktur Materialdiameter (mm)
	1	Innerledare	Silverpläterad kopparklädd stål	0.51±0.0127
	2	Isolator	Fast PTFE	1.688±0.0254
	3	Yttre ledare	Konserverad koppar/koppar	2.2±0.05

Dämpning, kraft (testtillstånd vid 20 graders havsnivå)
Frekvens (GHz)	0.5	1	5	10	20
Dämpning (db/m)	0.446	0.640	1.506	2.215	3.29
Kraft (W)	190.3	133.2	57.2	39.3	26.7
Vanliga modeller och tekniska indikatorer
Bild	Sku	Anslutning 1	Kontakt 2	Frivillighet	Returförlust/vswr

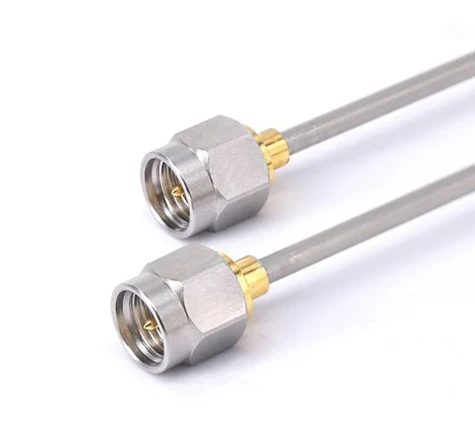

	FR710S-SMMSM-XXX	SMA -man	SMA -man	DC -26.5 GHz	1.30

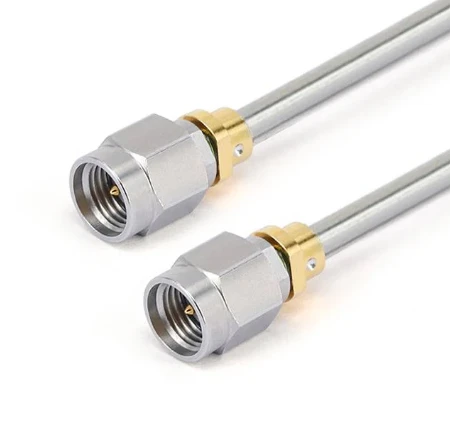

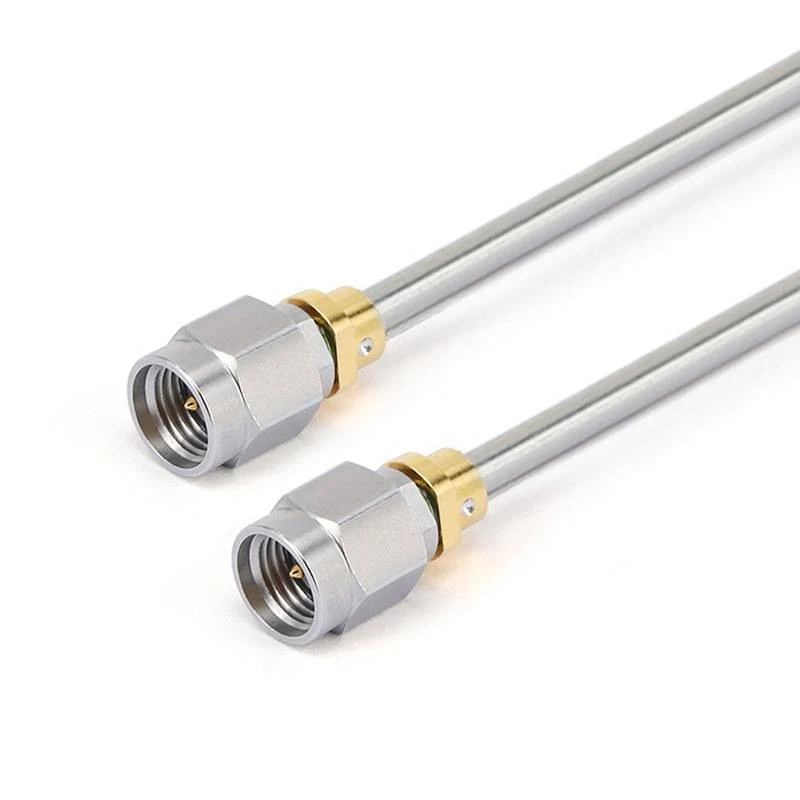

	Fr710s -292 m292m-xxx	2,92 mm hane	2,92 mm hane	DC -40 GHz	1.35

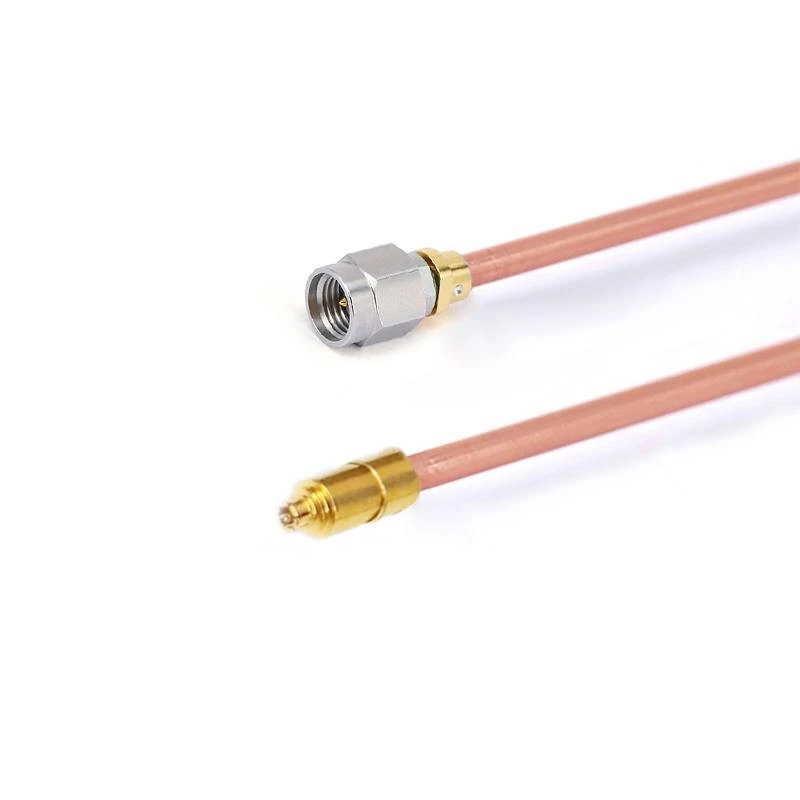

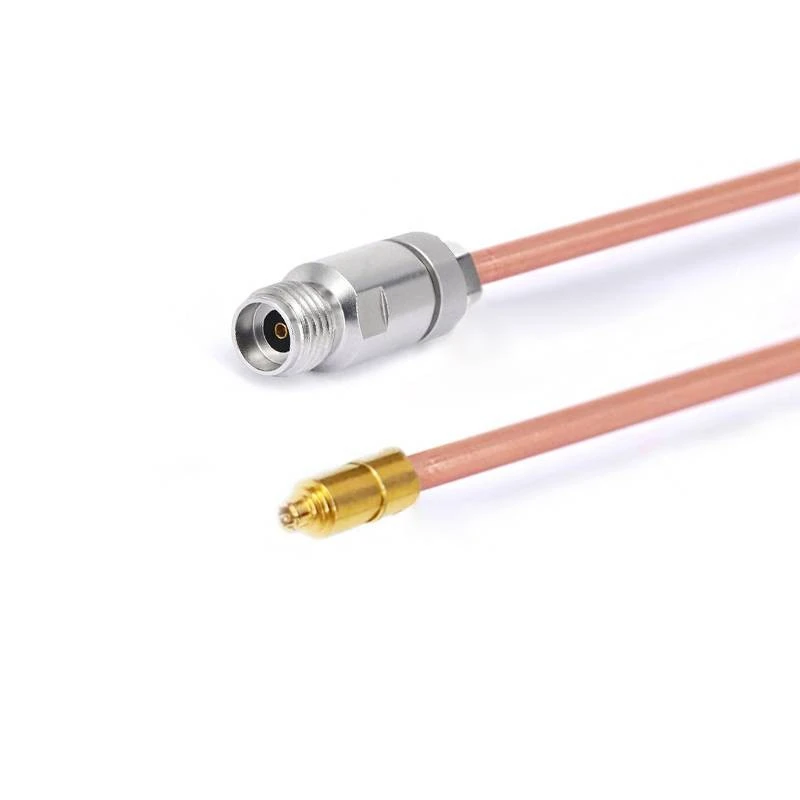

	Fr 710-292 mg3pf-xxx	2,92 mm hane	G3PO (SMPS) Kvinna	DC -40 GHz	14dB

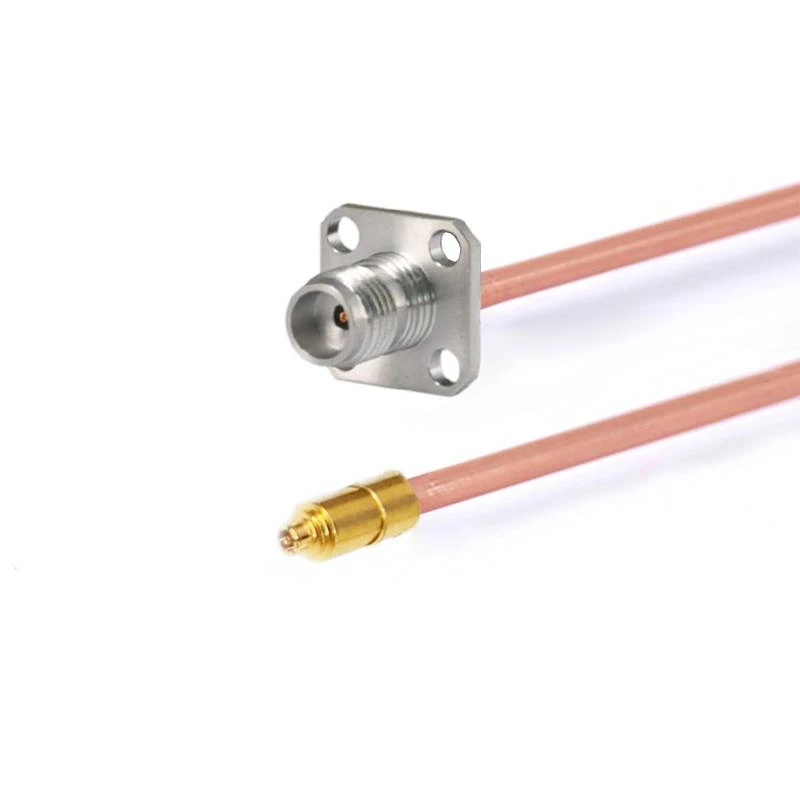

	Fr 710-292 ffg3pf-xxx	2,92 mm hane med 4 -håls fläns	G3PO (SMPS) Kvinna	DC -40 GHz	14dB
	Fr 710-185 mg3pf-xxx	185mm hane	G3PO (SMPS) Kvinna	DC -67 GHz	10dB
	Fr 710-185 fg3pf-xxx	185mm kvinna	G3PO (SMPS) Kvinna	DC -67 GHz	10dB
	Fr 710-185 ffg3pf-xxx	185mm kvinna med 4 håls fläns	G3PO (SMPS) Kvinna	DC -67 GHz	10dB

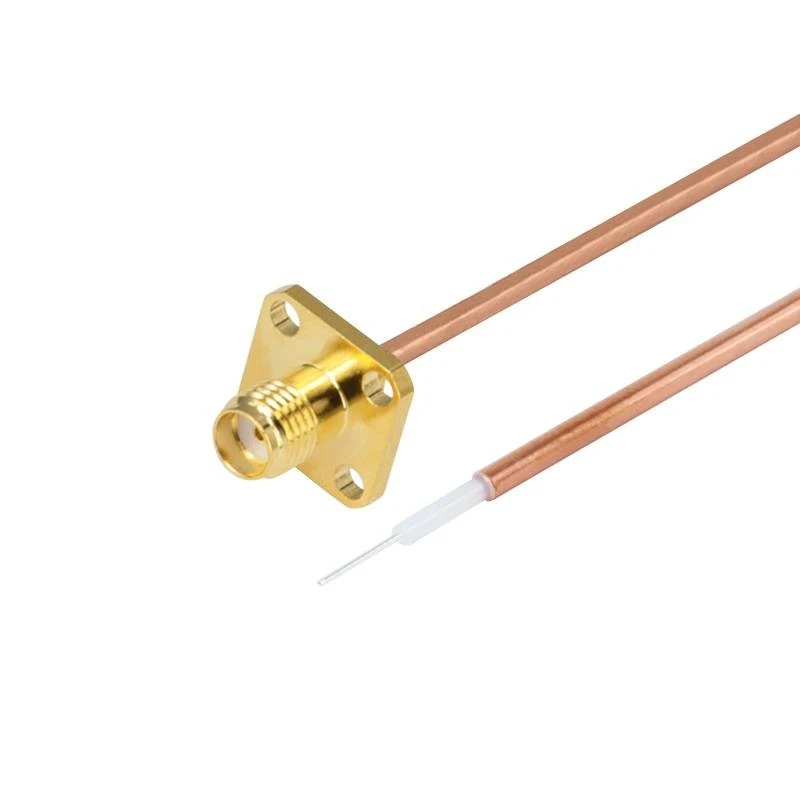

	Fr 710- smff 000- xxx	SMA -kvinna med 4 håls fläns	Öppna	DC -18 GHz	1.30
	Fr 710- smff 000- xxx	SMA -kvinna	Öppna	DC -18 GHz	1.30
	Fr 710-292 f 000- xxx	2,92 mm kvinna	Öppna	DC -40 GHz	1.35

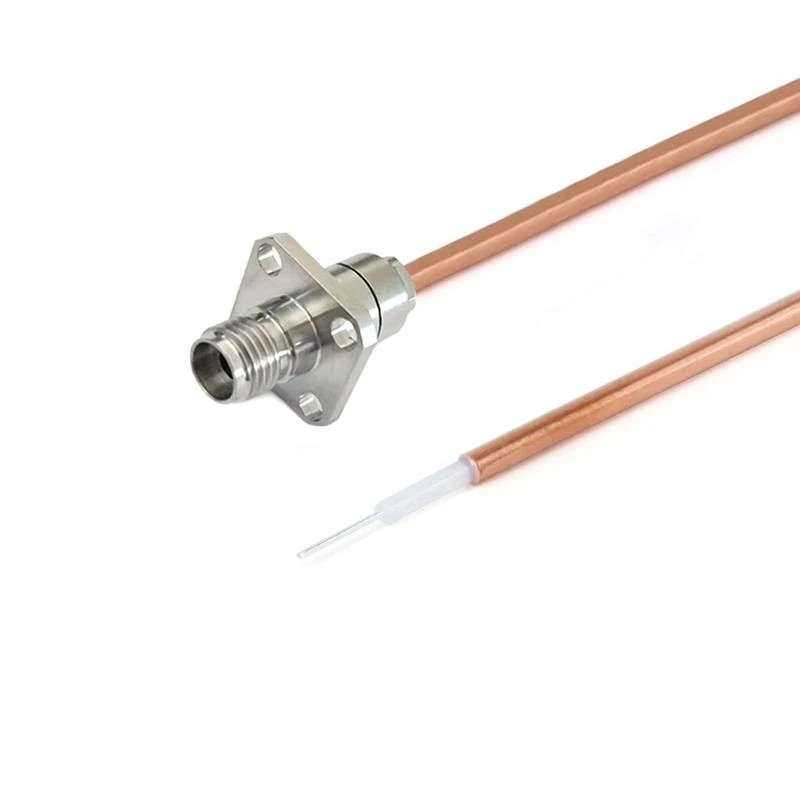

	Fr 710-292 f 000- xxx	2,92 mm kvinna med 4 håls fläns	Öppna	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 mm kvinna	Öppna	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm kvinna	Öppna	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 mm kvinna	Öppna	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm kvinna med 4 håls fläns	Öppna	DC -67 GHz	1.50
