4- Way Power Dividers

De { {0} } vägdelerna är avgörande enheter inom RF- och mikrovågsområdena { {1} }. Deras huvudfunktion är att jämnt fördela ingångseffekten eller allokera den till fyra utgångsportar enligt ett specifikt förhållande { {2} }. De spelar en oumbärlig roll inom många viktiga områden såsom kommunikation, radar och test och mätning { {3} }.

Den här produkten finns i en rik variation av modeller. Till exempel inkluderar SMA-gränssnittserien flera modeller såsom GPD E (driftsfrekvens 5 MHz - 3 GHz) och GPD E (500 MHz - 6 GHz). Olika modeller varierar i parametrar som frekvensområde, spänningsreflektionsförhållande (VSWR), isolering, faskompensering och kapacitet för effektupptagning, vilket kan möta olika applikationskrav. GPD E i 2-15 92mm gränssnittserien, med en driftsfrekvens på 18 GHz - 13 GHz, erbjuder också ett utmärkt alternativ för högfrekventa applikationsscenarier.

Dess struktur har betydande fördelar . Huvuddelen är mestadels gjord av aluminiumlegering, och vissa höga frekvensprodukter använder mässing . genom fin bearbetningsteknik, produkten har utmärkt mekanisk styrka och stabilitet . Det kan effektivt motstå vibration och påverkan och anpassa sig till olika hårda arbetsmiljö Metoder såsom svart målning och oxidationsbehandling . Dessa behandlingar förbättrar inte bara produktens anti -korrosionsprestanda utan också optimerar dess värmeavbrottskapacitet, vilket säkerställer effektiv värmeavledning under hög kraftdrift och upprätthållande av stabila prestanda .}

I 5G och till och med framtida 6G -basstationer är det nödvändigt att distribuera RF -signalkraften till flera antennenheter . genom att använda en 1 - till - 4 kanal RF -kraft, kan det säkerställa att varje antenna får en lämplig kraft av signal, möjliggör effektiv signal transmission och mottagning {{{{{{{{{. yta) Förbättrar kommunikationskvaliteten, minskar signalblinda fläckar och garanterar användare en stabil och höghastighetskommunikationsupplevelse .

SMA 4- Way Power Divider
Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -4-005060- e	SMA -kvinna	5mhz ~ 6ghz	1.25	20
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 4 grader	30	±0.3	Aluminiumlegering	Oxidation

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)

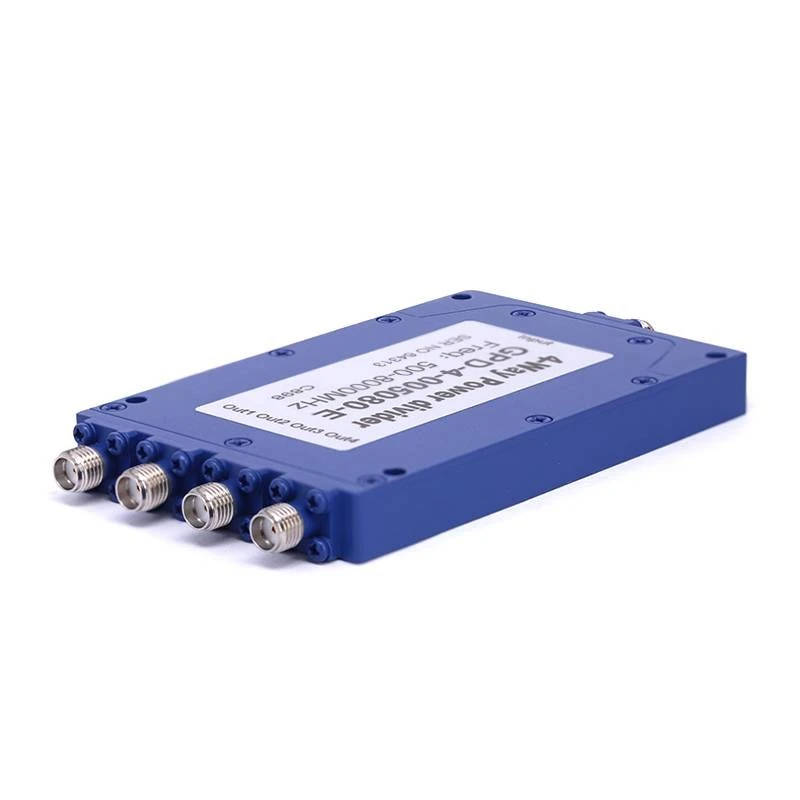

Gpd -4-005080- e	SMA -kvinna	500MHz ~ 8ghz	1.30	18
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 4 grader	20	±0.3	Aluminiumlegering	Blåfärg

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -4-020080- e	SMA -kvinna	2ghz ~ 8ghz	1.35	20
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 4 grader	30	±0.3	Aluminiumlegering	Svart färg

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)

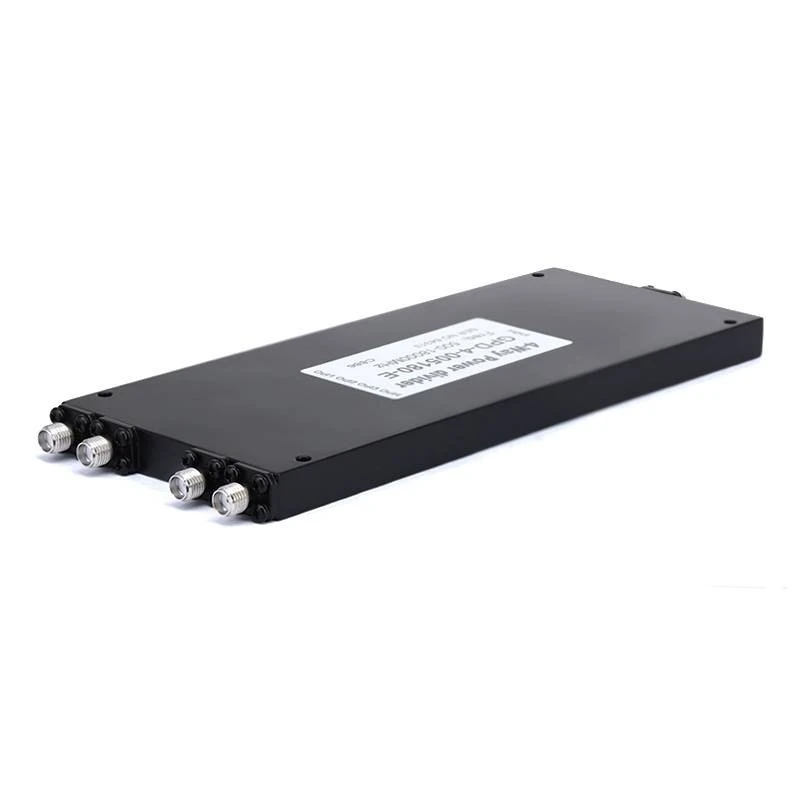

Gpd -4-005180- e	SMA -kvinna	0,5 GHz ~ 18 GHz	2.0	15
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 8 grader	30	±0.8	Aluminiumlegering	Svart färg

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)

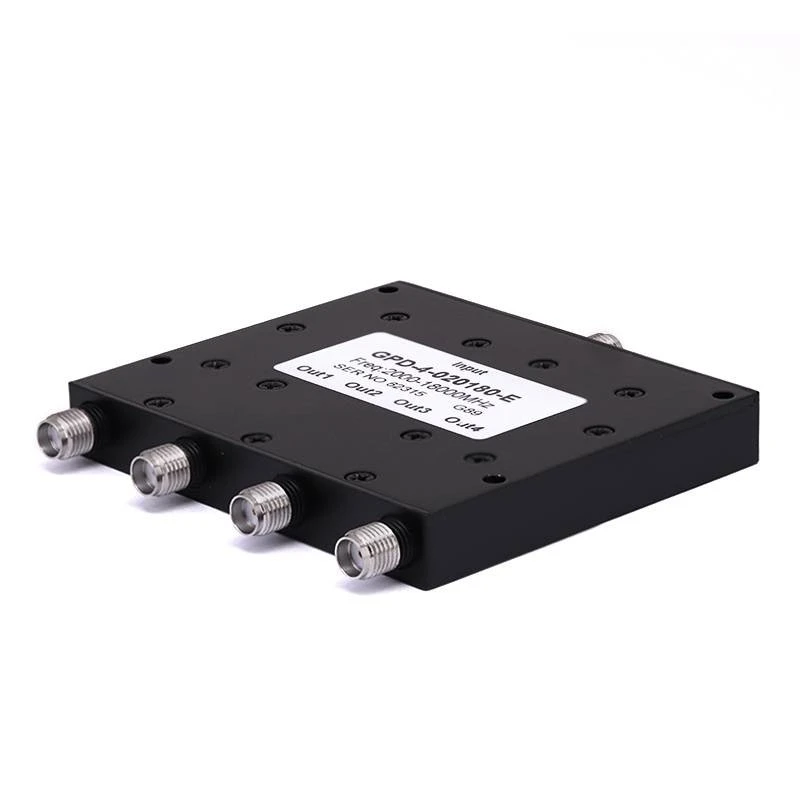

Gpd -4-020180- e	SMA -kvinna	2ghz ~ 18ghz	1.50	17
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 6 grader	20	±0.4	Aluminiumlegering	Svart färg

Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)
Gpd -4-060180- e	SMA -kvinna	6ghz ~ 18ghz	1.40	18
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 5 grader	20	±0.3	Aluminiumlegering	Svart färg

2,92mm 4- Way Power Divider
Sku	Anslutningsserie	Frekvens	VSWR -ingång	Isolering min . (db)

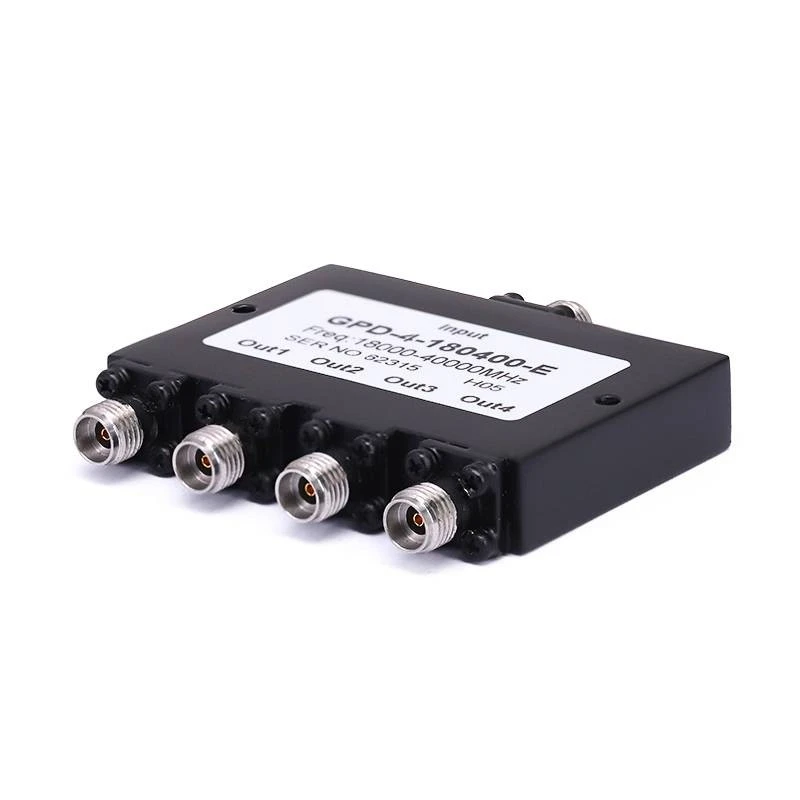

Gpd -4-180400- e	2,92 mm kvinna	18Hz ~ 40ghz	1.50	16
Fasbalans (grad)	Kraft, max ingång (watt)	Amplitudbalans (DB)	Kroppsmaterial	Kroppsplatt
± 5 grader	20	±0.6	Aluminiumlegering	Svart färg
