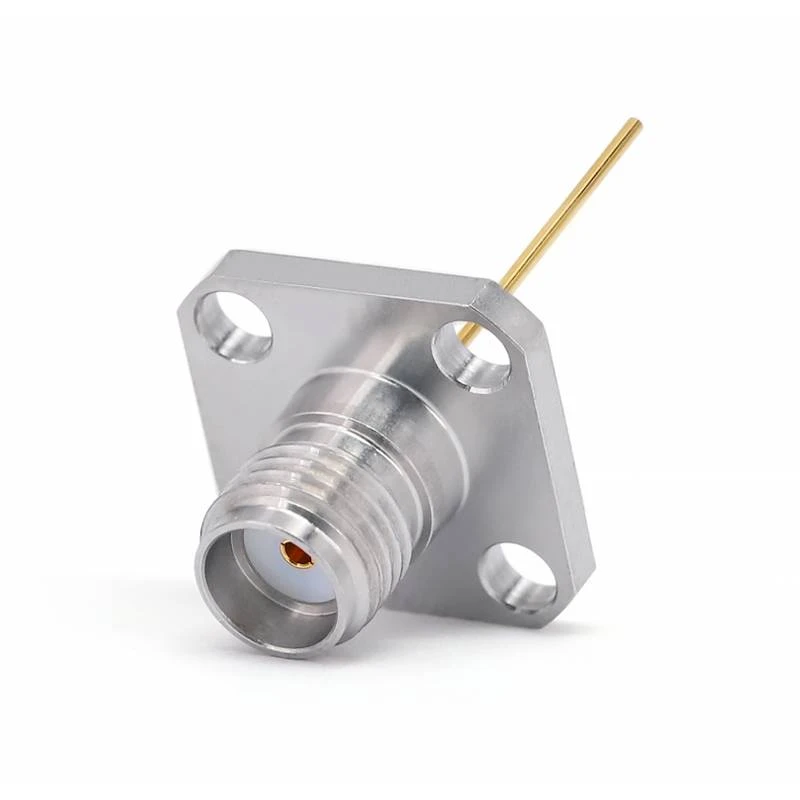

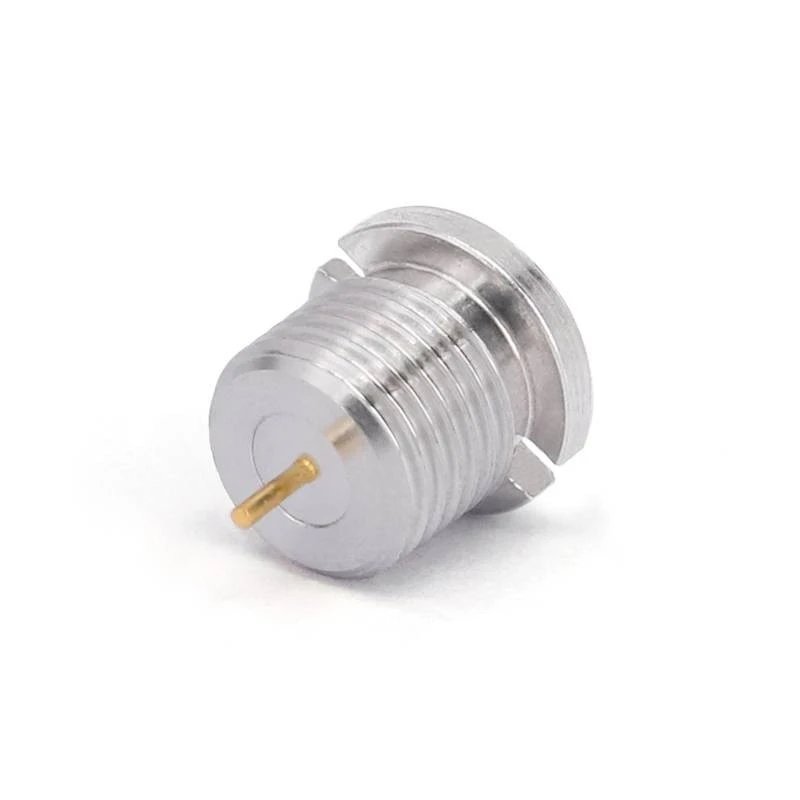

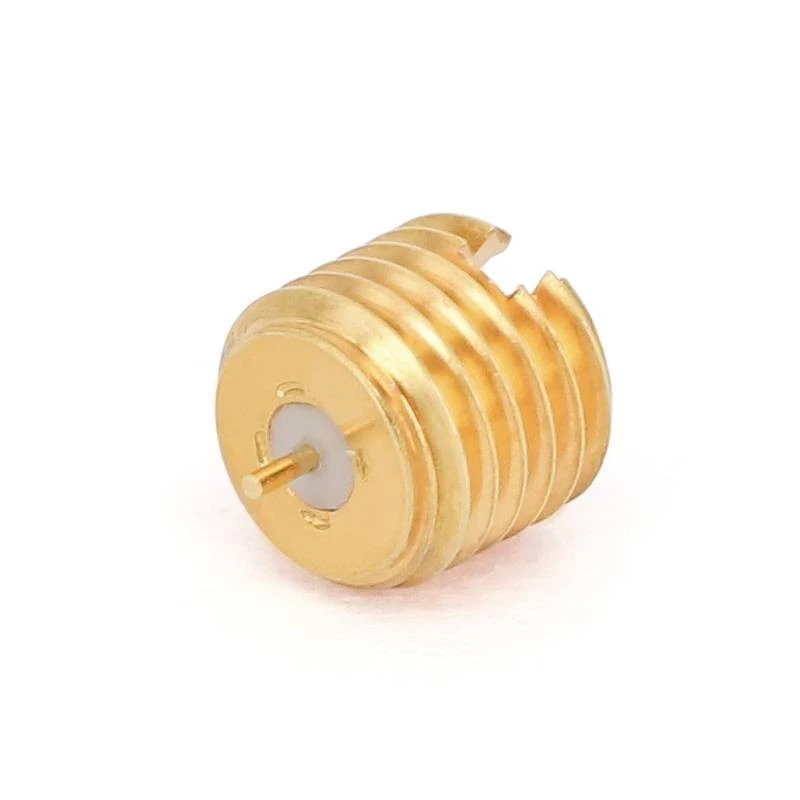

Terminalanslutare
Den här terminalanslutningen har enastående prestanda. Den kan effektivt överföra signaler över det ultra-breda RF-frekvensbandet från DC till 110 GHz, vilket skyddar signalens integritet i hög grad och minskar signalens dämpning och reflektion avsevärt. Den har utmärkt vibrations- och stötmotstånd, vilket gör att den kan hantera komplexa och svåra miljöer med lätthet.
Beskrivning
Produktintroduktion
This Terminal Connectors boasts outstanding performance. It can efficiently transmit signals across the ultra - wide RF frequency band from DC~110GHz, safeguarding signal integrity to a great extent and significantly reducing signal attenuation and reflection. It features excellent vibration and shock resistance, enabling it to handle complex and harsh environments with ease. Dessutom kan det tåla många insättningar och borttagningar, vilket säkerställer höga anslutningar av tillförlitlighet .
It excels in maintenance convenience, allowing for straightforward replacement and easy disassembly and repair. With a commonly used matching impedance of 50 ohms, it has a low insertion loss, effectively minimizing signal energy loss. It offers a diverse range of port types, including SMA, 2.92mm, 2.4mm, GPO (SMP), GPPO (mini-SMP) etc., vilket möjliggör flexibel anpassning till kraven i olika RF-enheter och system.
Produktstil
Terminalanslutningar har främst en rak genom design . Ändå finns en delmängd av dessa kontakter i en 90 -graders vinklad konfiguration, vilket erbjuder flexibilitet för att uppfylla olika installationskrav .
När det gäller installation finns det en mängd olika alternativ tillgängliga. Monteringsflänsarna inkluderar både genomgående hål och gängade hålkonstruktioner, vilket möjliggör säker fästning i olika installationer. Dessutom ger terminalkontakter med externa gängade anslutningar pålitliga kopplingar och enkel installation.
Produktansökan
När det gäller gränssnitt med kapslingar eller håligheter stöder terminalanslutningar tre distinkta övergångsmetoder . AIR - dielektrisk vägg - penetrationsmetod säkerställer effektiv signalöverföring med minimal interferens . den isolerande - dielektriska väggen - penetration erbjuder förbättrad elektrisk isolering, lämplig för tillämpning av tillämpning av tillämpning av strikt insolering {{{}}}) Penetrationsmetod ger överlägsen skärmning och mekanisk robusthet, idealisk för högprestanda och robusta miljöer .
With their outstanding performance, these terminal connectors are widely used in the field of communication infrastructure and are indispensable key components of base stations, satellite communication equipment, and wireless local area network (WLAN) systems. In the transceiver systems of various devices, they can efficiently match with RF components such as antennas and various transceiver modules, ensuring the accurate input and output of RF signals och bidra till den stabila och effektiva driften av hela kommunikationslänken .
Vanliga frågor
Produktspecifikationsdata
|
Konfiguration |
|
|
Anslutningstyp |
SMA/3,5 mm/2,92mm/2,4 mm/1,85 mm/1,0 mm/gppo/gpo |
|
Anslutningsimpedans |
50 ohms |
|
Anslutningspolaritet |
Standard |
|
Anslutningsmetod |
Rak/höger vinkel |
|
Bifogningsmetod |
Terminal |
|
Materialinformation |
|
|
Mittkontakt |
Cube Gold Plated |
|
Yttre kontakt |
Mässingguldpläterat och rostfritt stål |
|
Kropp |
Mässingguldpläterat och rostfritt stål |
|
Dielektrisk |
PEI/PTFE |
|
Miljöuppgifter |
|
|
Temperaturområde |
-55 examen till +165 examen |
|
2011/65/EU (ROHS) |
Kompatibel |
Produkttyp
| SMA -terminalanslutningar | |||||
 |
 |
||||
|
Sku |
Frekvens |
Pin l |
Stift |
Vswr |
Installation |
|

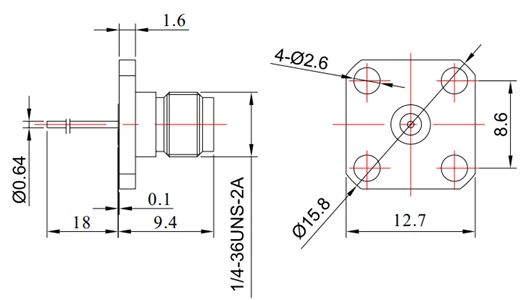

Fr 2- SMA-KFD0110 |
DC - 26.5 GHz |
18 mm |
0,64 mm |
1.15 |
Skruvlåsning |
 |
 |
|||||
|
Sku |
Frekvens |
Pin l |
Stift |
Kontakta D |
Vswr |
Installation |
|
Fr 2- SMA-KFD0101 |
DC - 26.5 GHz |
2 mm |
0,8 mm |
4 mm |
1.15 |
Skruvlåsning |
 |
 |
|||||
|
Sku |
Frekvens |
Pin l |
Stift |
Dielektrisk d |
Vswr |
Installation |
|
Fr 2- SMA-KFD0405A |
DC - 26.5 GHz |
1,3 mm |
0,4 mm |
3,2 mm |
1.15 |
Skruvlåsning |
| SMA -terminalanslutningar | |||||
 |
 |
||||
|
Sku |
Frekvens |
Pin l |
Stift |
Vswr |
Installation |
|

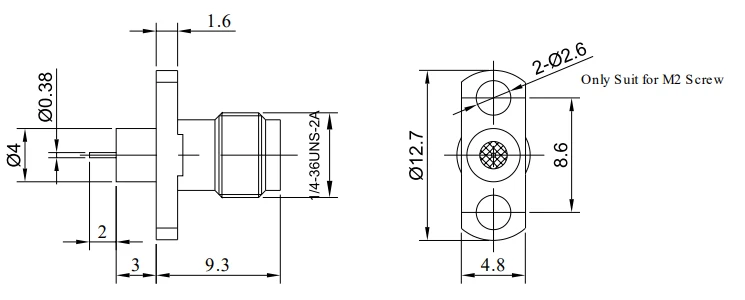

Fr 2- SMA-KFD0702 |
DC - 26.5 GHz |
2 mm |
0,38 mm |
1.15 |
Skruvlåsning |
|
2,92 mm terminalanslutningar |
||||||
|
|
|
|||||
|
Sku |
Frekvens |
Pin l |
Stift |
Dielektrisk d |
Vswr |
Installation |
|

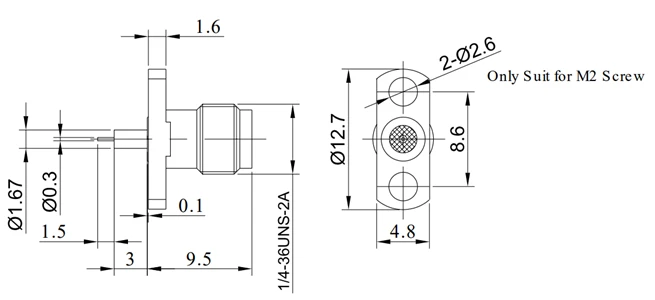

Fr 2-2.92- KFD0705 |
DC - 26.5 GHz |
1,5 mm |
0,30 mm |
1,67 mm |
1.15 |
Skruvlåsning |
 |
 |
|||||
|
Sku |
Frekvens |
Pin l |
Stift |
Kontakta D |
Vswr |
Installation |
|
Fr 2-2.92- kfd0402 |
DC - 26.5 GHz |
1,5 mm |
0,3 mm |
4 mm |
1.15 |
Skruvlåsning |
 |
 |
|||||
|
Sku |
Frekvens |
Pin l |
Stift |
Dielektrisk d |
Vswr |
Installation |
|
Fr 2-2.92- KFD0405 |
DC - 26.5 GHz |
1,5 mm |
0,3 mm |
1,67 mm |
1.15 |
Skruvlåsning |
|
GPO (SMP) & GPPO (mini-SMP) terminalanslutningar |
||||||
 |
 |
|||||
|
Sku |
Frekvens |
Pin l |
Stift |
Kontakta D |
Vswr |
Installation |
|
Fr 2- gppo (m) -jd 1- f |
DC - 65 GHz |
1,8 mm |
0,30 mm |
2,18 mm |
1,32@18ghz |
Lödning |
 |
 |
|||||
|
Sku |
Frekvens |
Pin l |
Stift |
Skruva |
Vswr |
Installation |
|

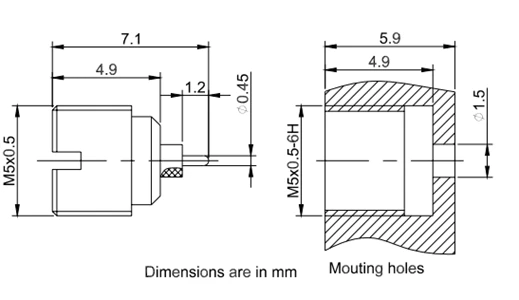

Fr 2- gpo-jyd12g |
DC - 26.5 GHz |
1,2 mm |
0,45 mm |
M5*0.5 |
1.40 |
Skruvtråd |
 |
 |
|||||
|
Sku |
Frekvens |
Pin l |
Stift |
Skruva |
Vswr |
Installation |
|
Fr 2- gppo-jyd 2- f |
DC - 40 GHz |
1 mm |
0,3 mm |
M4*0.5_6g |
1.22 |
Skruvtråd |
|
GPO (SMP) terminalanslutningar |
||||||
 |
 |
|||||
|
Sku |
Frekvens |
Pin l |
Stift |
Skruva |
Vswr |
Installation |
|
Fr 2- gpo-jyd26ag-l |
DC - 26.5 GHz |
2 mm |
0,45 mm |
M5*0.5 |
1.40 |
Skruvtråd |
 |
 |
|||||
|
Sku |
Frekvens |
Pin l |
Stift |
Skruva |
Vswr |
Installation |
|
Fr 2- gpo-jyd26g-l |
DC - 40 GHz |
2 mm |
0,7 mm |
M5*0.5 |
1.43 |
Skruvtråd |
