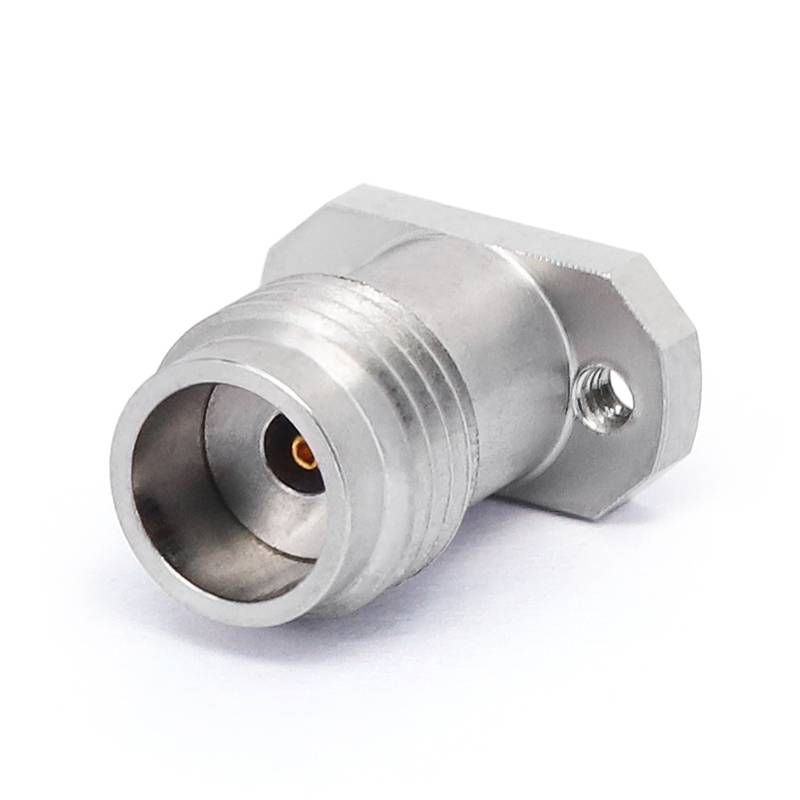

Fältutbytbara kontakter
RF-fältutbytbara koaxiella kontakter är avgörande komponenter i RF-system . De är specifikt utformade för installation och ersättning på plats . Det finns inget behov av lödning; De kan fixas med skruvar, vilket förenklar underhållsprocessen . Även under hårda förhållanden kan dessa kontakter anmärkningsvärt upprätthålla signalintegritet .
Beskrivning
Produktintroduktion
RF-fältutbytbara koaxiella kontakter är avgörande komponenter i RF-system . De är specifikt utformade för installation och ersättning på plats . Det finns inget behov av lödning; they can be fixed with screws, which simplifies the maintenance process. Even in harsh conditions, these connectors can remarkably maintain signal integrity. In RF circuits, they enable the quick replacement of damaged components. Their reliable performance ensures the stable transmission of RF signals, with low signal loss and minimal interference. This design is easy to Använd och minska komplexiteten i installationen .
Sammantaget förbättrar RF-fältets utbytbara koaxiella kontakter flexibiliteten och tillförlitligheten i systemet och minskar långsiktiga underhållskostnader . Anslutningsporttyperna inkluderar olika alternativ som SMA, 2 . 92mm, 2 . 4mm, 1,85mm, 1.0mm, gpo (SMP), etc. och det frekvensområdet från DC till 110 till 110.
Produktstil

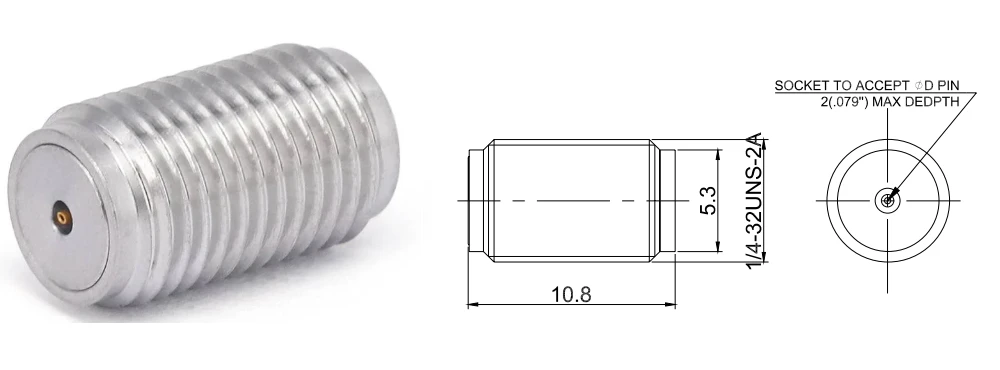

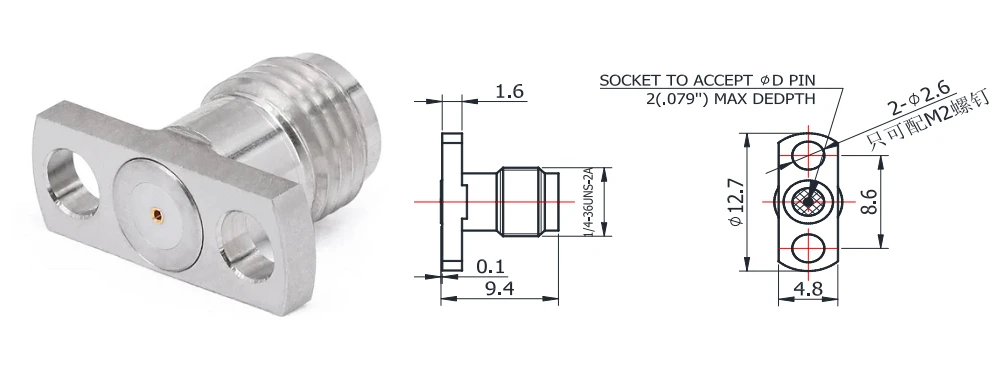

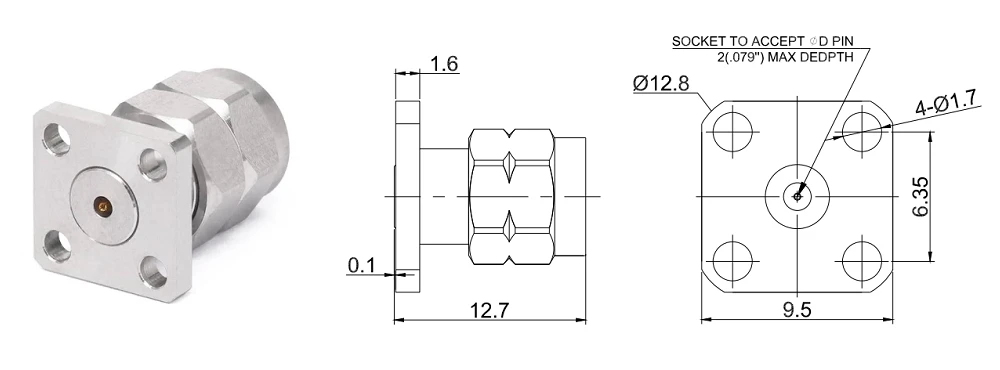

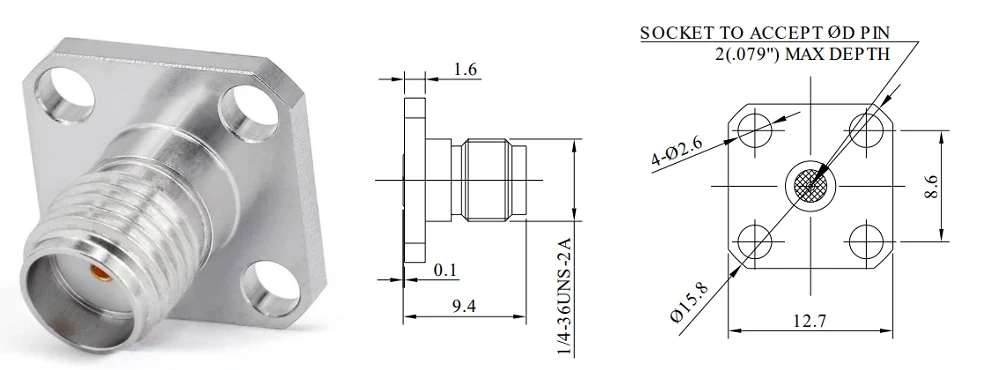

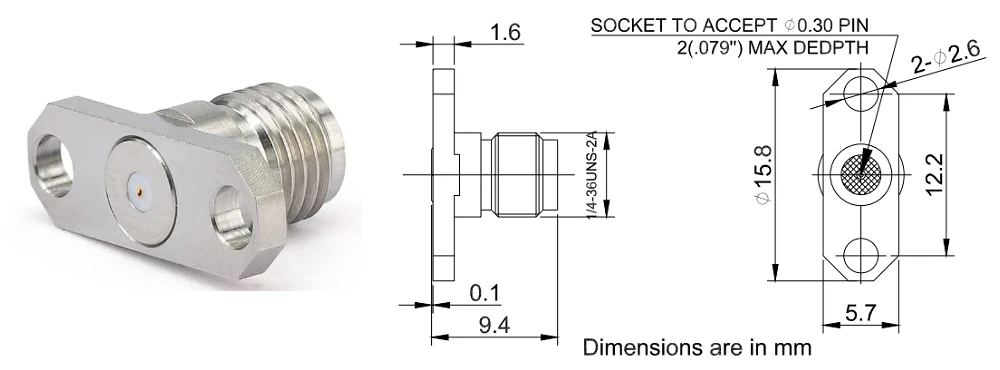

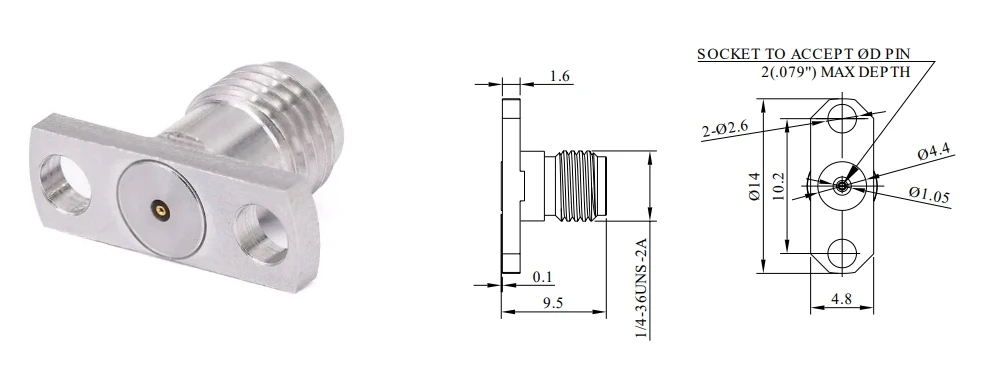

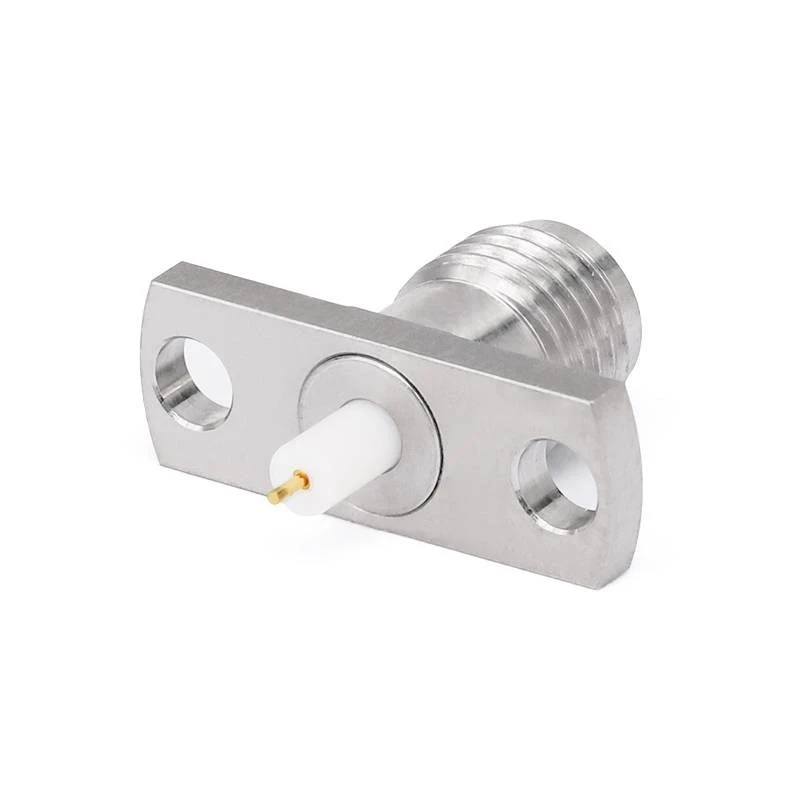

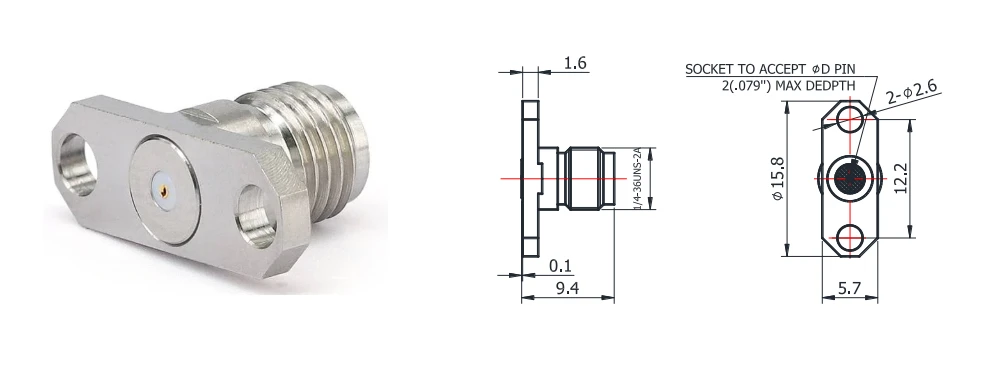

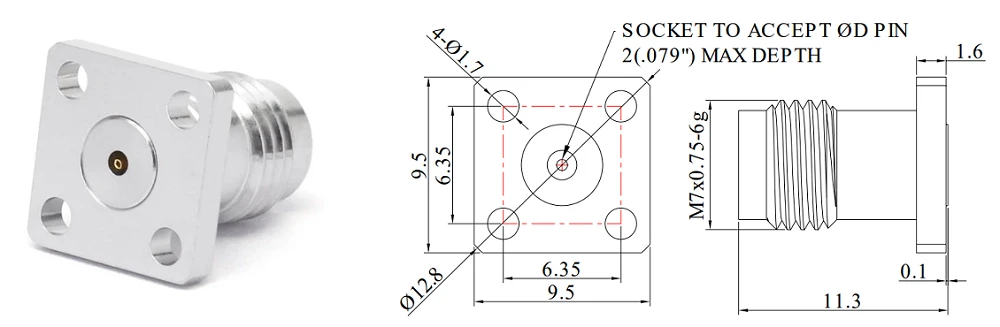

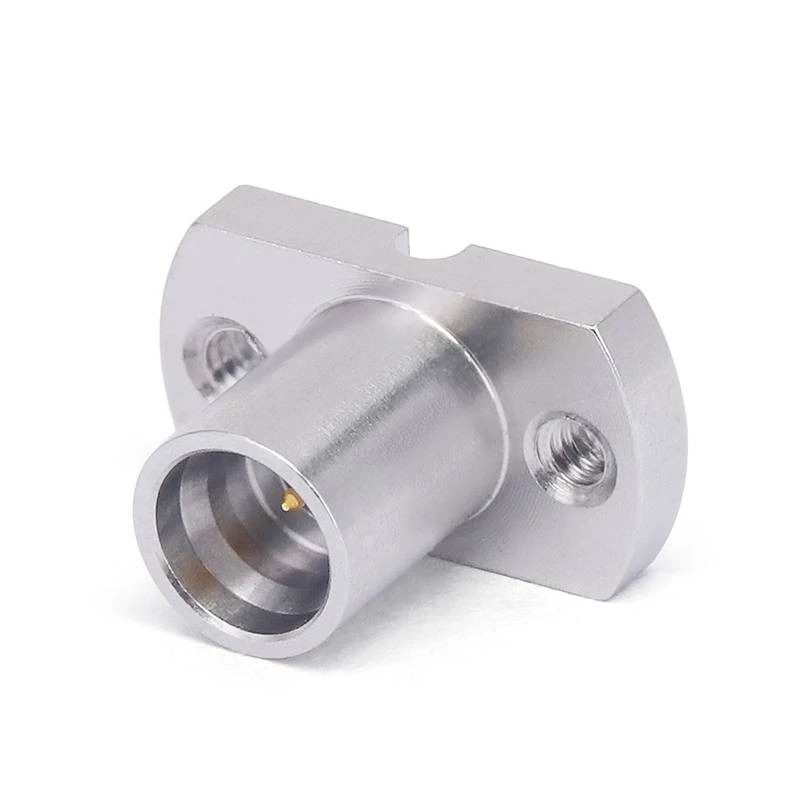

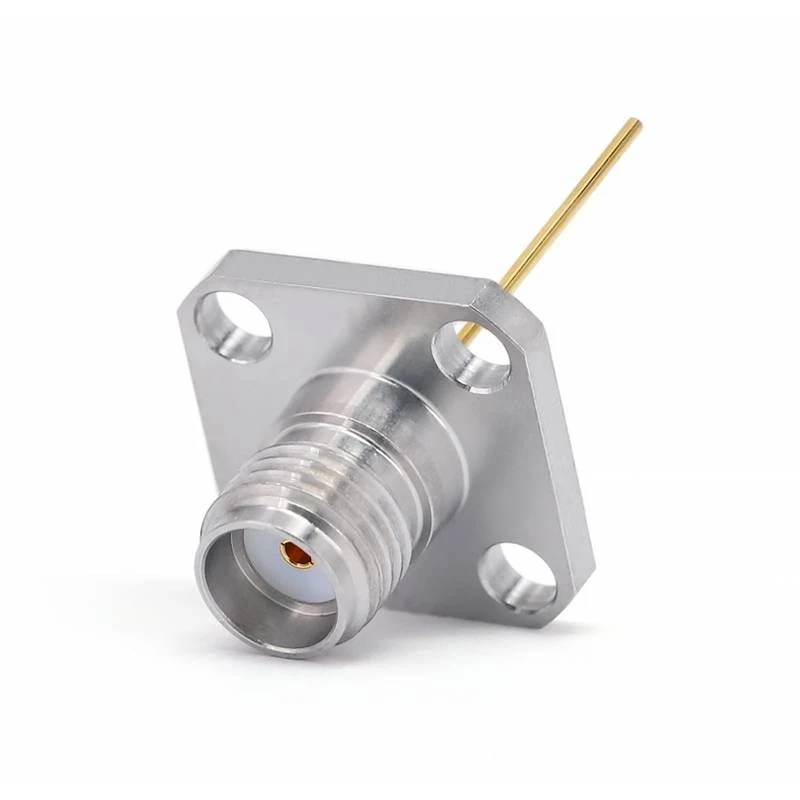

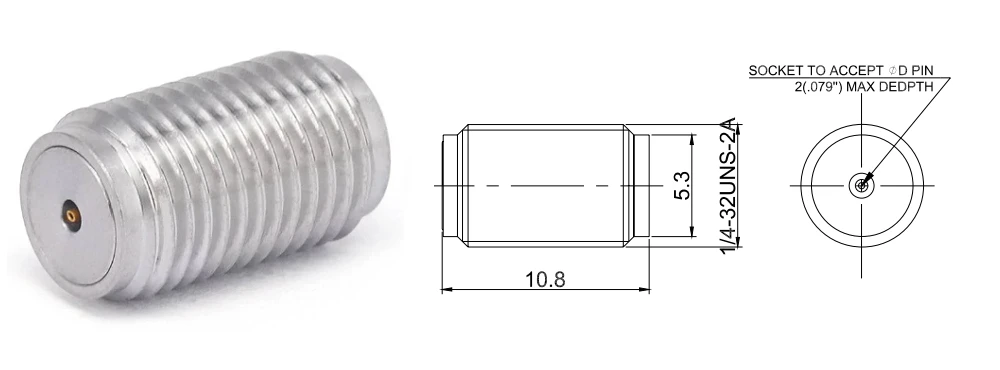

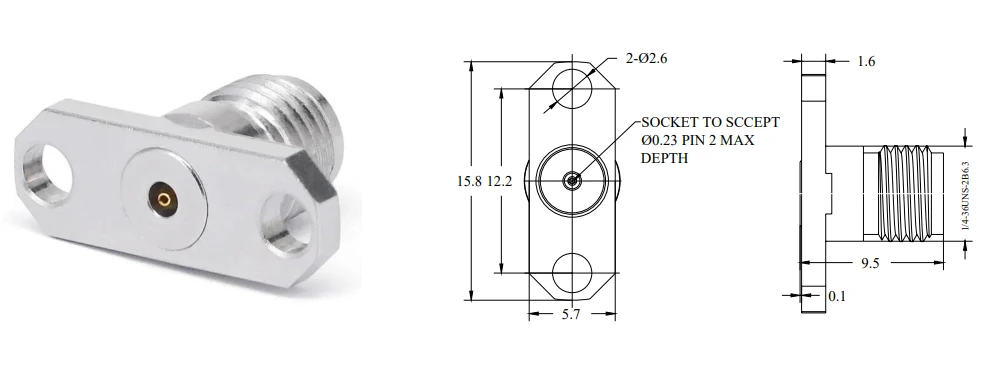

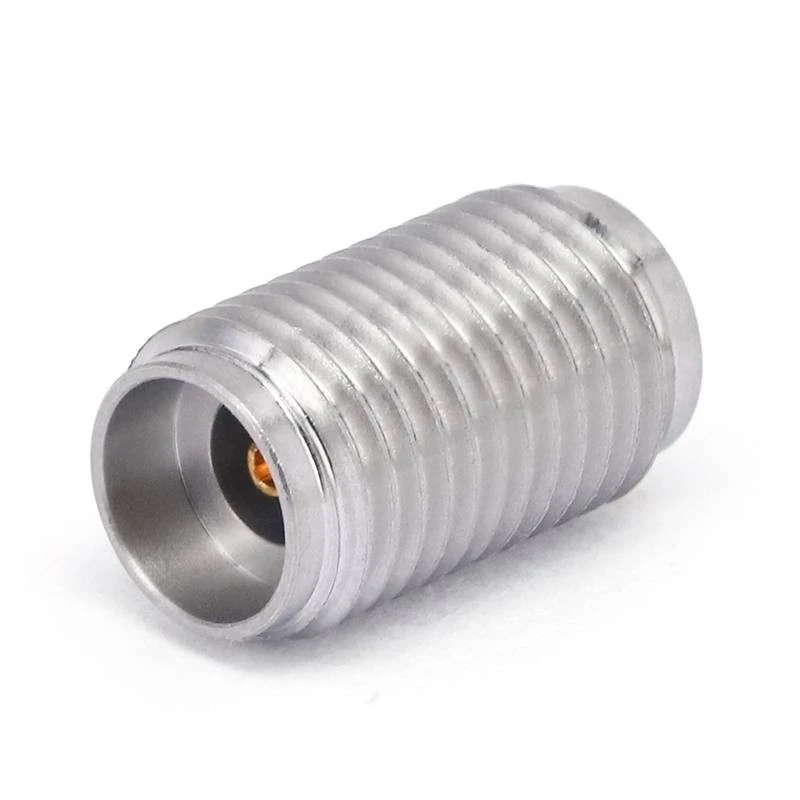

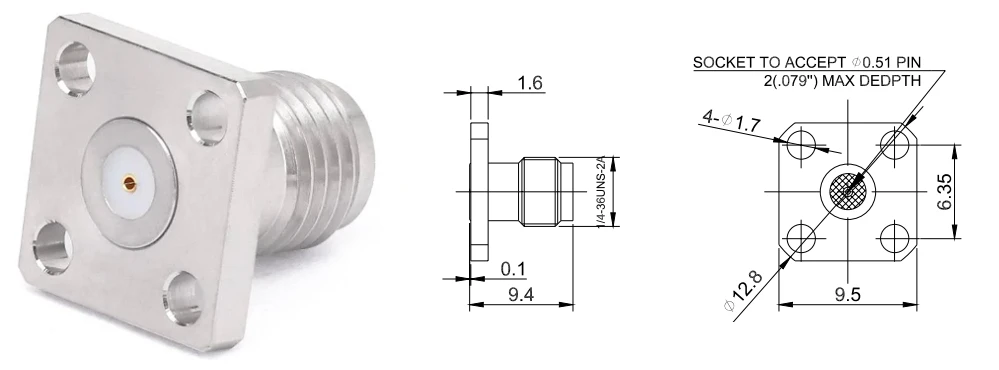

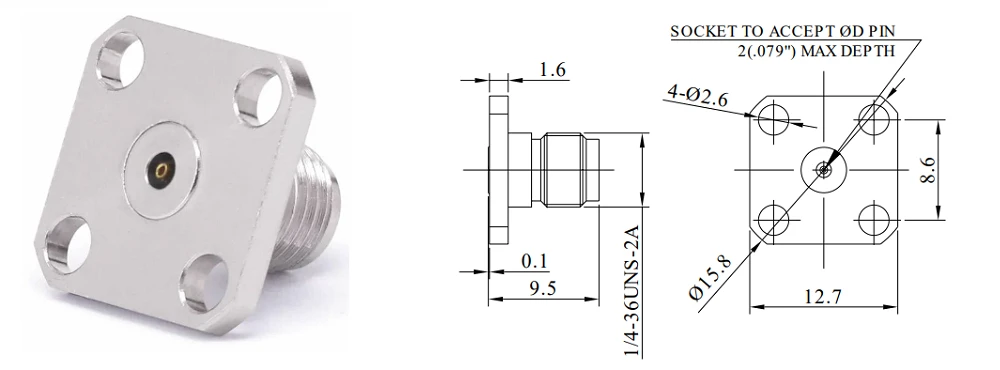

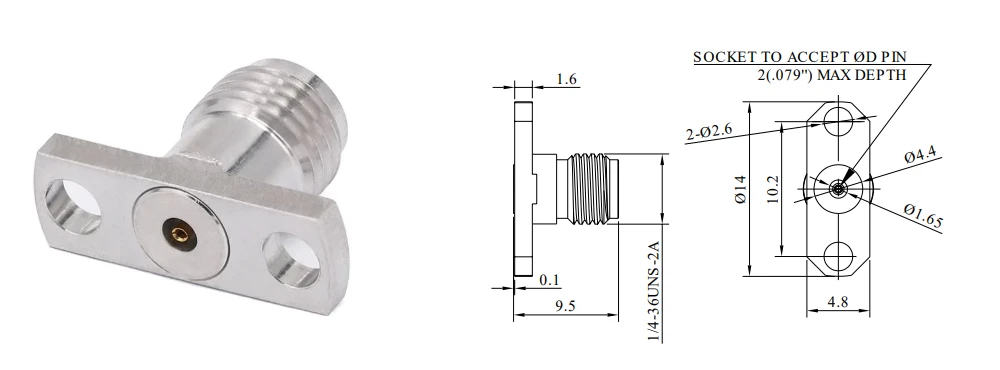

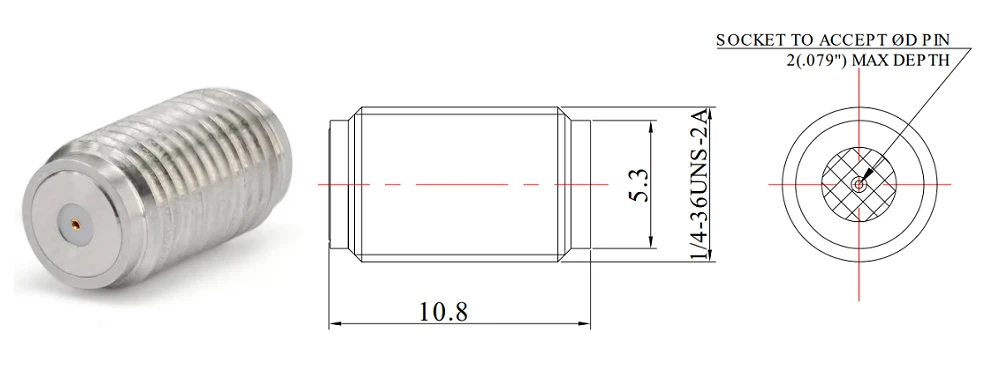

The Field replaceable coaxial connectors have four types of body forms, such as Straight, 4 Hole Flange, fully threaded embedded type, 2Hole Flange.This connectors has a Stainless Steel body and ensures an excellent microwave performance with low insertion loss and VSWR of 1.25. This connector is precisely manufactured to RF industries like military & space.
Produktansökan
RF Fält bytbart koaxialkopplingar används för att ansluta RF-kretsarna i antenner, RF-moduler, filter, navigation enheter, radarsystem, etc.. De kanske står inför hårda väderförhållanden och komplexa elektromagnetiska miljöer. Dessa kopplingar måste ha bra väderbeständighet och anti-störnings kapabiliteter för att säkra den stabila överföringen av signaler.
Vanliga frågor
Produktspecifikationsdata
|
Konfiguration |
|
|
Anslutningstyp |
SMA/2.92mm/2.4mm/1,85mm/GPO |
|
Anslutningsimpedans |
50 ohms |
|
Anslutningspolaritet |
Standard |
|
Anslutningsmetod |
Rak/ 2 håls fläns/ 4 håls fläns |
|
Bifogningsmetod |
Kontakta |
|
Materialinformation |
|
|
Mittkontakt |
Cube Gold Plated |
|
Yttre kontakt |
Rostfritt stål |
|
Kropp |
Rostfritt stål |
|
Dielektrisk |
PEI/PTFE |
|
Miljöuppgifter |
|
|
Temperaturområde |
-55 examen till +165 examen |
|
2011/65/EU (ROHS) |
Kompatibel |
Produkttyp

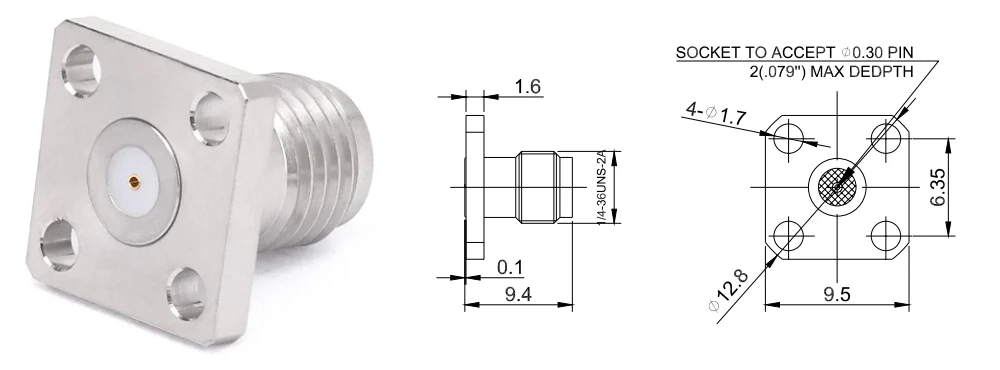

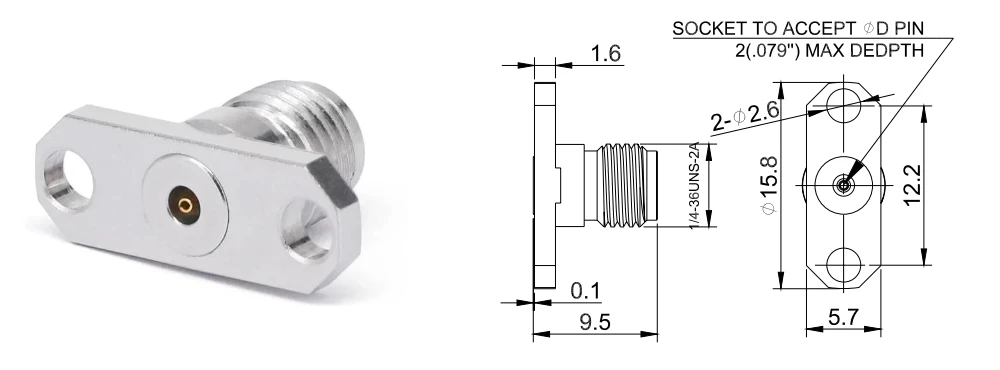

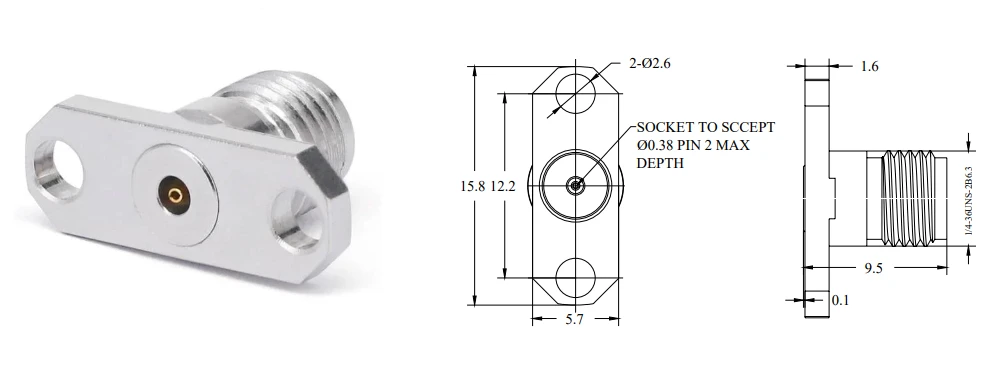

| SMA -fältutbytbara kontakter |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0151 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0138 |
DC - 26.5 GHz |
1.15 |
0,38 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0151 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0138 |
DC - 26.5 GHz |
1.15 |
0,38 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0130 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|

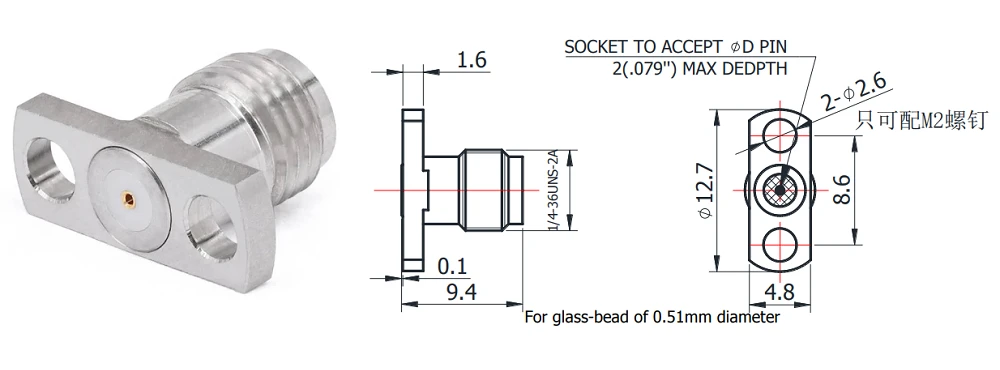

Fr 2- SMA-KFD0230 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|

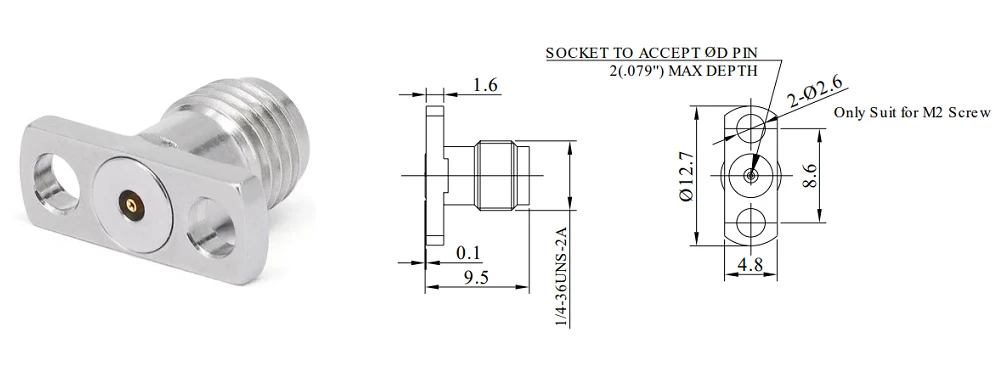

Fr 2- SMA-KFD0251 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0430 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0451 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0438 |
DC - 26.5 GHz |
1.15 |
0,38 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0751 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0730 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2- SMA-KFD0751 |
DC - 26.5 GHz |
1.15 |
0,51 mm |

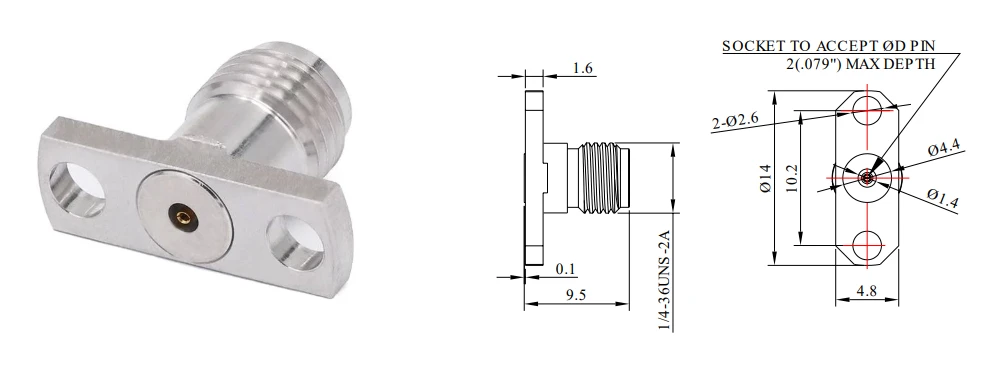

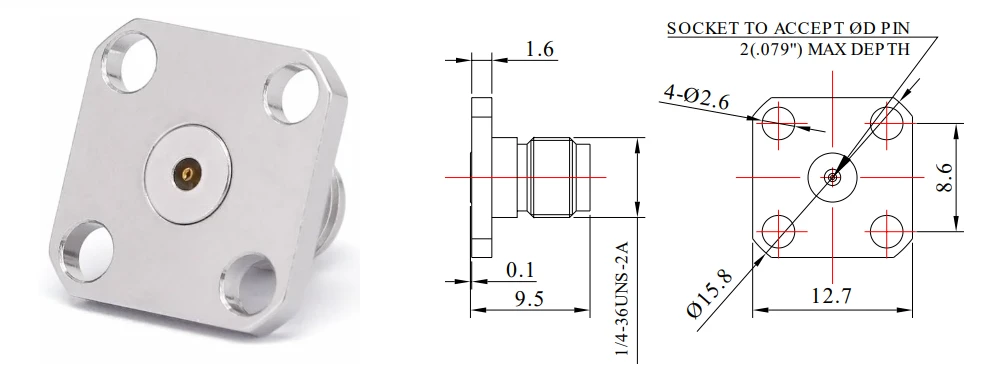

| 2,92 mm fältutbytbara anslutningar |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- kfd0130 |
DC - 40 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- KFD0151 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- JFD0130 |
DC - 40 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- KFD0451 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- KFD0423 |
DC - 40 GHz |
1.15 |
0,23 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- kfd0430 |
DC - 40 GHz |
1.15 |
0,30 mm |
| 2,92 mm fältutbytbara anslutningar |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- KFD0423 |
DC - 40 GHz |
1.15 |
0,23 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- kfd0523 |
DC - 40 GHz |
1.15 |
0,23 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- kfd0530 |
DC - 40 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- KFD0551 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- kfd0538 |
DC - 40 GHz |
1.15 |
0,38 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- kfd0730 |
DC - 40 GHz |
1.15 |
0,30 mm |
| 2,92 mm fältutbytbara anslutningar |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- kyd0251 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.92- kyd0251 |
DC - 40 GHz |
1.15 |
0,51 mm |
| 2,4 mm fältutbytbara anslutningar |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.4- kfd0130 |
DC - 50 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.4- JFD0230 |
DC - 50 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-2.4- JFD0130 |
DC - 50 GHz |
1.15 |
0,30 mm |

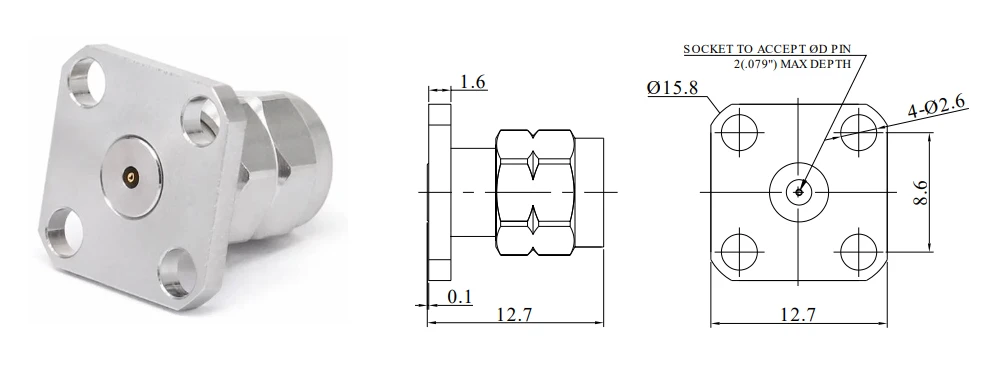

| 1,85 mm fältutbytbara anslutningar |
|
Sku |
Frekvens |
Vswr |
Stiftmatch |
|
Fr 2-1.85- kfd0230 |
DC - 67 GHz |
1.25 |
0,30 mm |
