Hand Formable Cable Assemblies

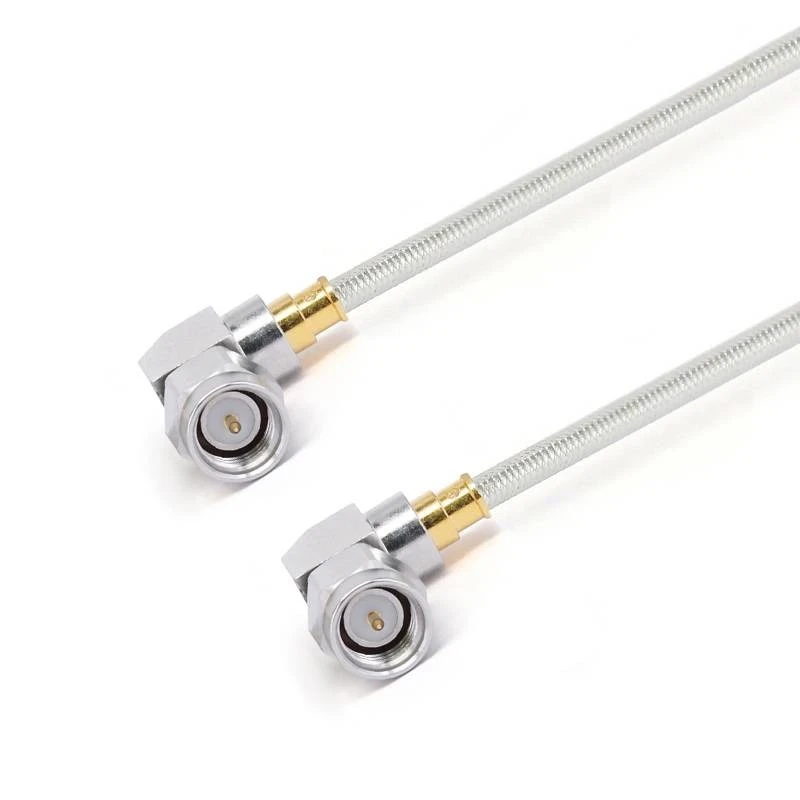

ga711-smwmsmwm-xxx-18g-3

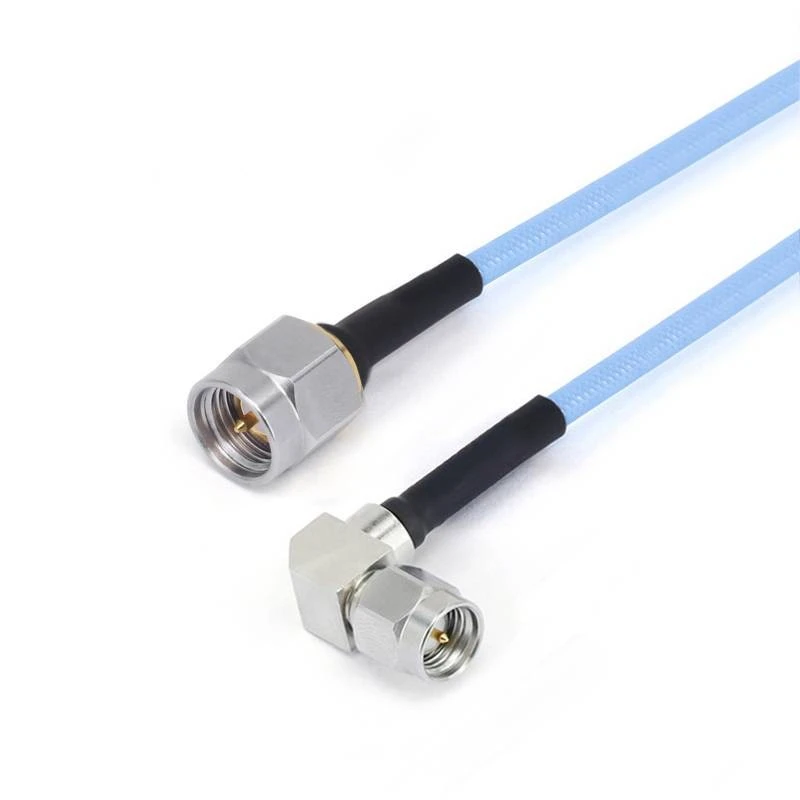

ga712-smmsmwm-xxx-18g-1

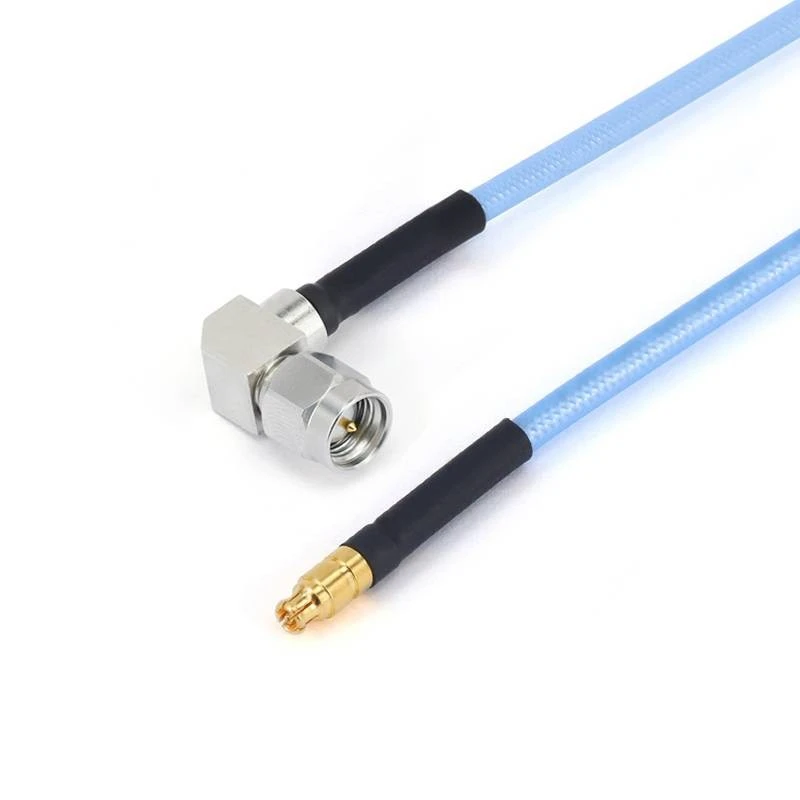

ga712-smwmgppf-xxx-18g-1 (1)
ga712-smwmgppf-xxx-18g-1

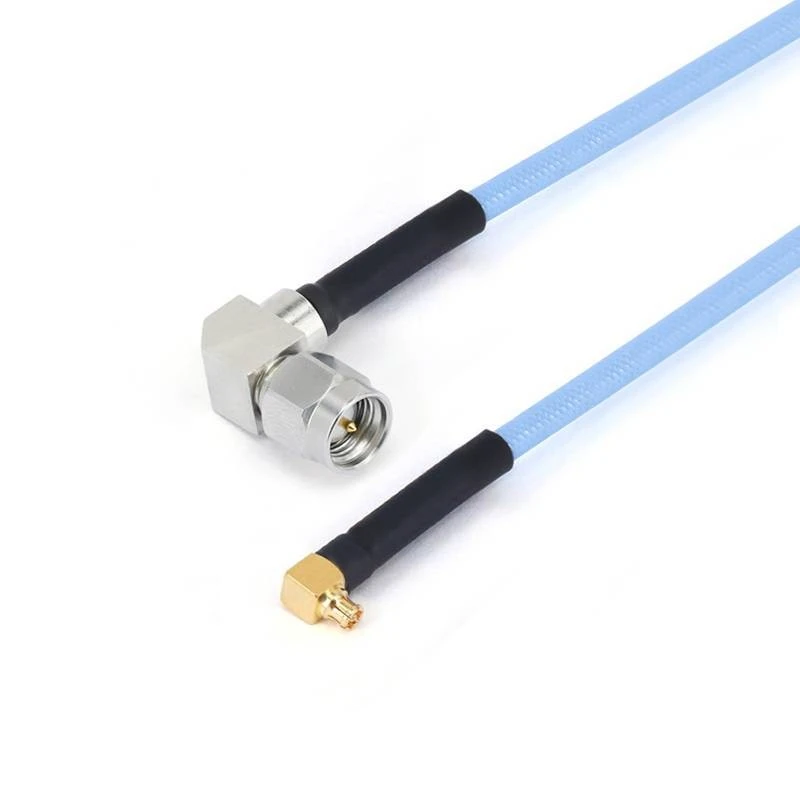

ga712-smwmgppwf-xxx-18g-1

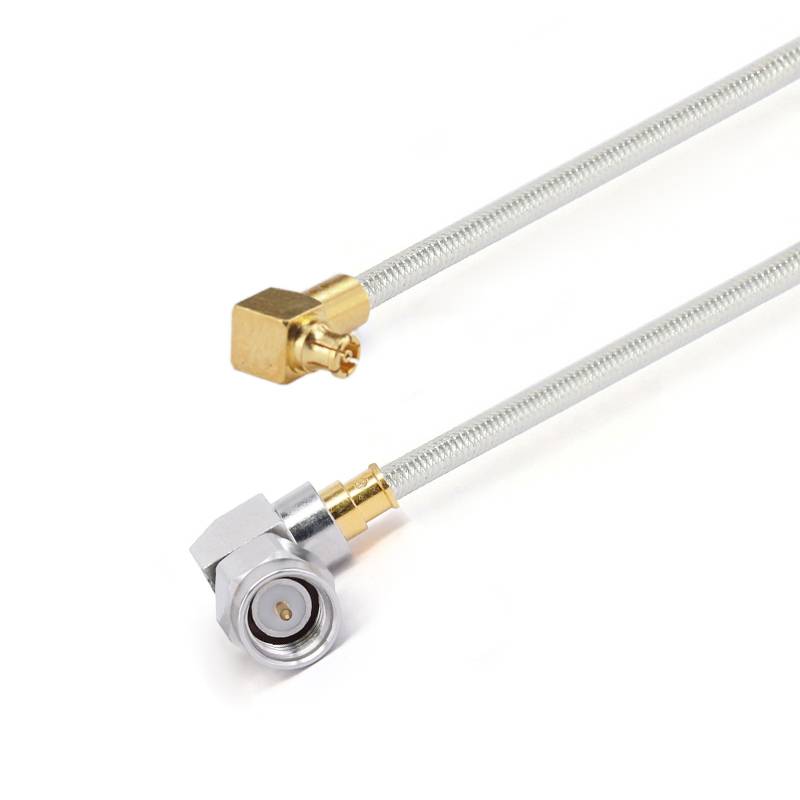

Handformella kabelmonteringar

Hand Formable Cable Assemblies Semi-flexible Coax is a high-peRFormance semi-flexible coaxial cable assembly that plays a crucial role in multiple fields. This product is crafted by a professional team. With its excellent design and reliable peRFormance, it meets the needs of numerous industries. There are various cable specifications available, such as 047", 086 "och 141" .

Skicka förfrågan

Beskrivning

Hand Formable Cable Assemblies Semi-flexible Coax is a high-performance semi-flexible coaxial cable assembly that plays a crucial role in multiple fields. This product is crafted by a professional team. With its excellent design and reliable performance, it meets the needs of numerous industries. There are various cable specifications available, such as 047", 086 "och 141" .

Dessutom erbjuder produkten flera alternativ när det gäller anslutningstyper, impedans, polaritet, monteringsmetoder, kontakt- och bostadsmaterial . Anslutningstyperna inkluderar 1 . 85mm, 2 . 4mm, 2. 92mm, SMA, G3PO, GPPO, MMP, MMP, etc. Impedansen är 50 ohm och polariteten är standard. Det finns olika monteringsmetoder, och kontakterna och husen är gjorda av material som mässing pläterade med guld, beryllium koppar pläterad med guld och passiverat rostfritt stål för att säkerställa god elektrisk konduktivitet och korrosionsbeständighet.

Produktintroduktion

There are series such as the FR701 & FR702/GUT-047-Form 047" series and the FR711&FR712/GUT-085-Form 086" series. Products from different series vary in structural dimensions and electrical performance. For example, the inner conductor diameter of the FR701 & Fr702/tarm -047- Form 047 "-serien är 0 . 29 ± 0 . 0127mm, medan den för FR711 & fr712/gut -085- form 086" -serie är 0 . 51} 512/gut -085- Form 086 "-serie är 0 . 51} 512/gut -085- Form 086" -serie är 0 . 51} 512/gut -085- Form 086 "-serie är 0 . 51} 5127m. Motsvarande dämpning och kraftdata tillhandahålls för olika frekvenser. Det finns också flera vanliga modeller och tekniska indikatorer tillgängliga för att uppfylla kraven i olika applikationsscenarier.

När det gäller elektrisk prestanda är mittledaren silverpläterad kopparklädd stål, i kombination med en fast PTFE-isolator och en konserverad koppartråd yttre ledare . Den har låg kapacitans (95,1PF/m), hög förökningshastighet (70%) och utmärkt sköldeffektivitet (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

Produktansökan

Due to its characteristics of being bendable and having excellent electrical performance, it is widely used in fields such as communication, electronic devices, and test and measurement. In scenarios like on - site detection of communication networks and troubleshooting of industrial equipment, semi - flexible cables are used as temporary connection cables. They are easy to carry and operate. They can quickly establish Testlänkar mellan olika enheter, vilket möjliggör effektiv slutförande av detekteringsarbete .

Viktiga anteckningar

1. För kabelmonteringar med anpassad längd, glöm inte att lämna din längdinformation på kassasidan;
2. Alla kabelaggregat kan vara försedda med fasmatchade par eller grupper; Om du behöver kablar för att matchas, skicka e -post till oss: sales@flexirf.com

Produktspecifikationsdata

Konfiguration
Anslutning 1 Typ	1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO
Anslutning 1 impedans	50 ohms
Anslutning 1 polaritet	Standard
Anslutning 2 Typ	1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/
Kontakt 2 impedans	50 ohms
Kontakt 2 polaritet	Standard
Anslutningsmetod	Ingen
Anslutningskroppsstil	Rak och rätt vinkel
Materialinformation
Mittkontakt	Mässingguldpläterad, beryllium kopparguldpläterad
Yttre kontakt	Mässingguldpläterad, beryllium kopparguldpläterad, rostfritt stål passivated
Kropp	Mässingguldpläterad, beryllium kopparguld, rostfritt stål passivated
Dielektrisk	PEI/PTFE
Miljöuppgifter
Temperaturområde	-40 examen till +165 examen
2011/65/EU (ROHS)	Kompatibel
Kabelspecifikationer
Centrum	Silverpläterad kopparweld
Dielektrisk	Fast PTFE
Jacka	Ingen eller fep
Kapacitans (pf/m)	95.1
Förökningshastighet (%)	70
Skärpande effektivitet	<-100dB @ 1GHz
Krafthantering	10watt @ 18ghz vid havsnivå, vswr1.0

Produkttyp

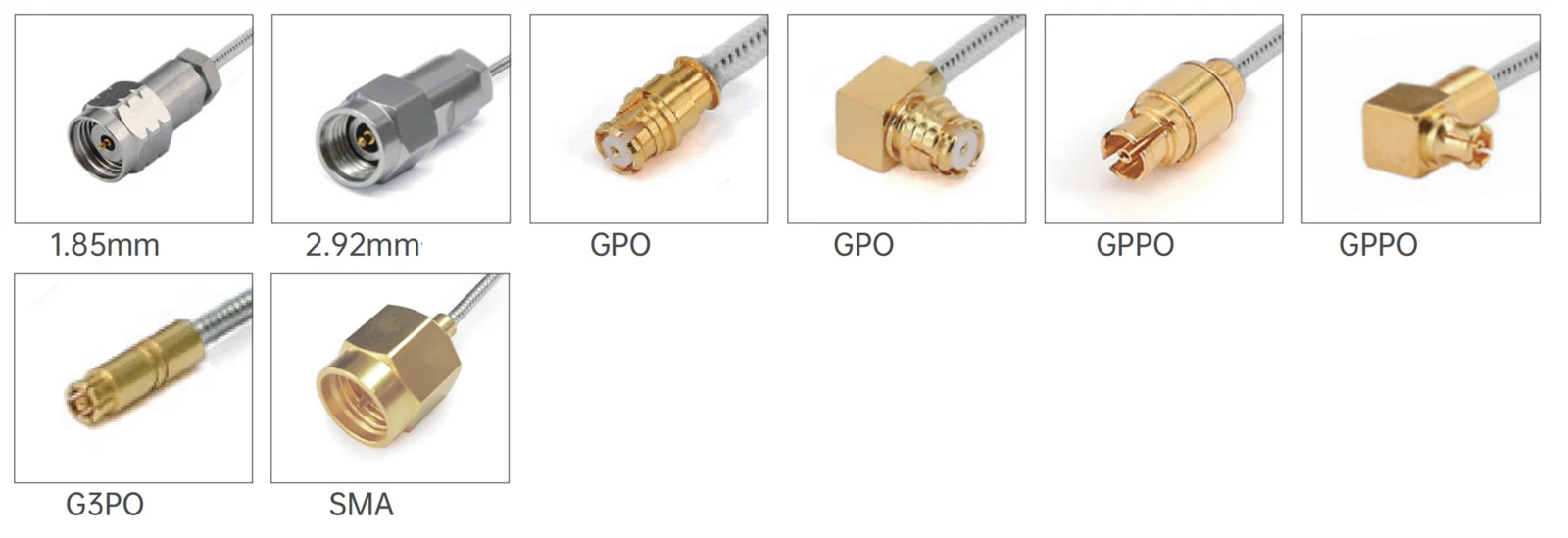

FR701 & FR702/GUT -047- Form 047 "Seriekabelmontering
	Struktur Materialdiameter (mm)
	1	Innerledare	Silverpläterad kopparklädd stål	0.29±0.0127
	2	Isolator	Fast PTFE	0.94±0.0254
	3	Yttre ledare	Konserverad koppartråd	1.19±0.05
	4	Jacka	Fep	1.6±0.13

Dämpning, kraft (testtillstånd vid 20 graders havsnivå)
Frekvens (GHz)	0.5	1	5	10	20
Dämpning (db/m)	0.787	1.112	2.585	3.734	5.443
Kraft (W)	67.4	47.4	20.7	14.4	9.9

Vanliga modeller och tekniska indikatorer
Bild	Sku	Anslutning 1	Kontakt 2	Frivillighet	Returförlust/vswr
	Fr 701-292 ff1g3pf-xxx	2,92 mm kvinna med 2 håls fläns	G3PO (SMPS) Kvinna	DC -40 GHz	12dB
	Fr 701-292 mg3pf-xxx	2,92 mm hane	G3PO (SMPS) Kvinna	DC -40 GHz	12dB
	Fr 701-292 fg3pf-xxx	2,92 mm kvinna	G3PO (SMPS) Kvinna	DC -40 GHz	12dB
	Fr 701-185 mg3pf-xxx	1,85 mm hane	G3PO (SMPS) Kvinna	DC -67 GHz	10dB
	Fr 701-185 fg3pf-xxx	1,85 mm kvinna	G3PO (SMPS) Kvinna	DC -67 GHz	10dB

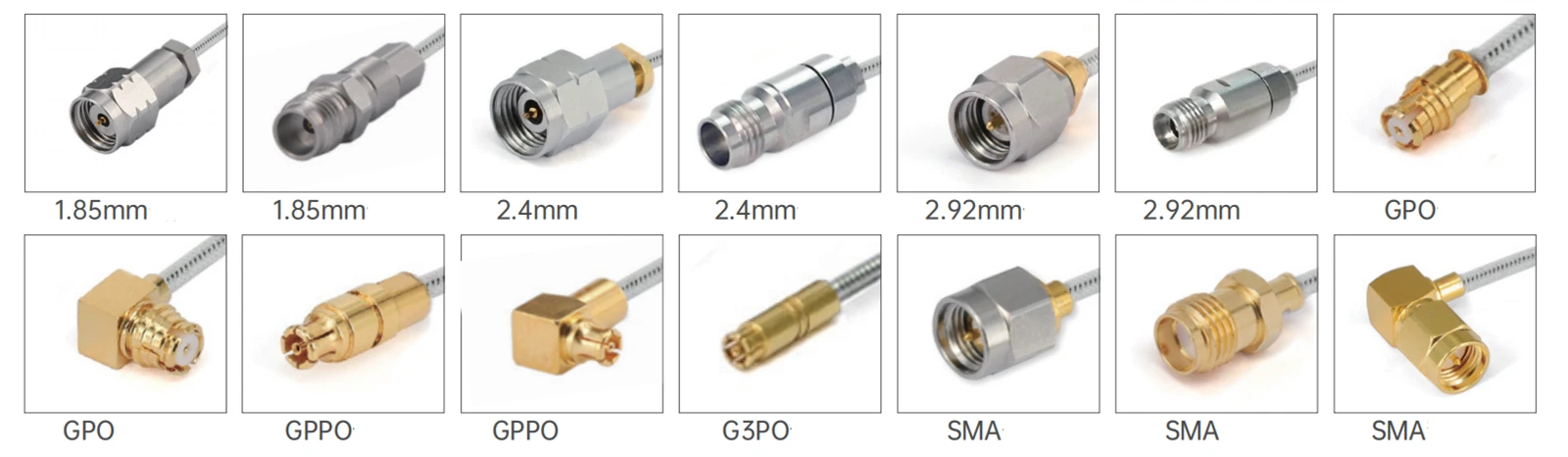

FR711 & FR712/GUT -085- Form 086 "Seriekabelmontering
	Struktur Materialdiameter (mm)
	1	Innerledare	Silverpläterad kopparklädd	0.51±0.0127
	2	Isolator	Fast PTFE	1.69±0.0254
	3	Yttre ledare	Konserverad koppartråd	2.2±0.05
	4	Jacka	Fep	2.54

Dämpning, kraft (testtillstånd vid 20 graders havsnivå)
Frekvens (GHz)	0.4	1	5	10	18
Dämpning (db/m)	0.43	0.70	1.72	2.49	3.46
Kraft (W)	253	157	69	47	33

Vanliga modeller och tekniska indikatorer

FR712/GUT -085- Form-Fep (med FEP JACKE)
Bild	Sku	Anslutning 1	Kontakt 2	Frivillighet	Returförlust/vswr
	Fr 712- SMMSMM-xxx	SMA -man	SMA -man	DC -26.5 GHz	1.35
	Fr 12- SMMSMWM-XXX -18 G	SMA -man	SMA -hane med rätt vinkel	DC -18 GHz	1.35
	Fr 712- smwmsmwm-xxx -18 g	SMA -hane med rätt vinkel	SMA -hane med rätt vinkel	DC -18 GHz	1.40
	Fr 712- smmgpf-xxx	SMA -man	GPO (SMP) kvinnlig	DC -26.5 GHz	1.35
	Fr 712- smmgpwf-xxx	SMA -man	GPO (SMP) Kvinna med rätt vinkel	DC -26.5 GHz	1.40
	Fr 712- smmgppf-xxx	SMA -man	GPPO (mini-SMP) kvinna	DC -26.5 GHz	1.35
	Fr 712- smmgppwf-xxx	SMA -man	GPPO (mini-SMP) Kvinna med rätt vinkel	DC -26.5 GHz	1.40
	Fr 712- smwmgppf-xxx -18 g	SMA -hane med rätt vinkel	GPPO (mini-SMP) kvinna	DC -18 GHz	15dB
	Fr 712- smwmgppwf-xxx -18 g	SMA -hane med rätt vinkel	GPPO (mini-SMP) Kvinna med rätt vinkel	DC -18 GHz	15dB
	Fr 712- smfgpf-xxx	SMA -kvinna	GPO (SMP) kvinnlig	DC -18 GHz	1.35
	Fr 712- smffgpf-xxx	SMA -kvinna med 4 håls fläns	GPO (SMP) kvinnlig	DC -18 GHz	1.35
	Fr 712- smfgppf-xxx	SMA -kvinna	GPPO (mini-SMP) kvinna	DC -26.5 GHz	1.40
	Fr 712- smffgppf-xxx	SMA -kvinna med 4 håls fläns	GPPO (mini-SMP) kvinna	DC -26.5 GHz	1.40
	Fr 712-292 m292m-xxx	2,92 mm hane	2,92 mm hane	DC - 40 GHz	1.44
	Fr 712-292 mgpf-xxx	2,92 mm hane	GPO (SMP) kvinnlig	DC - 40 GHz	10dB
	Fr 712-292 mgpwf-xxx	2,92 mm hane	GPO (SMP) Kvinna med rätt vinkel	DC - 40 GHz	10dB
	Fr 712-292 fgpf-xxx	2,92 mm kvinna	GPO (SMP) kvinnlig	DC - 40 GHz	10dB
	Fr 712-292 ffgpf-xxx	2,92 mm kvinna med 4 håls fläns	GPO (SMP) kvinnlig	DC - 40 GHz	10dB
	Fr 712-292 mgppf-xxx	2,92 mm hane	GPPO (mini-SMP) kvinna	DC - 40 GHz	14dB
	Fr 712-292 mgppwf-xxx	2,92 mm hane	GPPO (mini-SMP) Kvinna med rätt vinkel	DC - 40 GHz	14dB
	Fr 712-292 fgppf-xxx	2,92 mm kvinna	GPPO (mini-SMP) kvinna	DC - 40 GHz	14dB
	Fr 712-292 ffgppf-xxx	2,92 mm kvinna med 4 håls fläns	GPPO (mini-SMP) kvinna	DC - 40 GHz	14dB
	Fr 712-292 mg3pf-xxx	2,92 mm hane	G3PO (SMPS) Kvinna	DC - 40 GHz	12dB
	Fr 712-292 fg3pf-xxx	2,92 mm kvinna	G3PO (SMPS) Kvinna	DC - 40 GHz	12dB
	Fr 712-292 ffg3pf-xxx	2,92 mm kvinna med 4 håls fläns	G3PO (SMPS) Kvinna	DC - 40 GHz	12dB
	Fr 712-185 mg3pf-xxx	1,85 mm hane	G3PO (SMPS) Kvinna	DC - 67 GHz	10dB
	Fr 712-185 fg3pf-xxx	1,85 mm kvinna	G3PO (SMPS) Kvinna	DC - 67 GHz	10dB
	Fr 712-185 ffg3pf-xxx	1,85 mm kvinna med 4 håls fläns	G3PO (SMPS) Kvinna	DC - 67 GHz	10dB

FR711/GUT -085- Form (utan FEP -jacka)
Bild	Sku	Anslutning 1	Kontakt 2	Frivillighet	Returförlust/vswr
	Fr 711- SMMSMM-xxx	SMA -man	SMA -man	DC -26.5 GHz	1.35
	Fr 11- SMMSMWM-XXX -18 G	SMA -man	SMA -hane med rätt vinkel	DC -18 GHz	1.35
	Fr 711- smwmsmwm-xxx -18 g	SMA -hane med rätt vinkel	SMA -hane med rätt vinkel	DC -18 GHz	1.40
	Fr 711- smwmgppwf-xxx -18 g	SMA -hane med rätt vinkel	GPPO (mini-SMP) Kvinna med rätt vinkel	DC -18 GHz	1.40
	Fr 711-292 mmmpxm-xxx	2,92 mm hane	Mmpx	DC -40 GHz	14dB
	R 711-292 mmmpxf-xxx	2,92 mm hane	Mmpx kvinnlig	DC -40 GHz	14dB
	Fr 711-24 mmmpxm-xxx	2,4 mm hane	Mmpx	DC -50 GHz	12dB
	Fr 711-24 mmmpxf-xxx	2,4 mm hane	Mmpx kvinnlig	DC -50 GHz	12dB
	Fr 711-185 mmmpxm-xxx	1,85 mm hane	Mmpx	DC -67 GHz	10dB
	Fr 711-185 mmmpxf-xxx	1,85 mm hane	Mmpx kvinnlig	DC -67 GHz	10dB
	Fr 711-185 mg3pf-xxx	1,85 mm hane	G3PO (SMPS) Kvinnlig	DC -67 GHz	10dB
	Fr 711-185 fg3pf-xxx	1,85 mm kvinna	G3PO (SMPS) Kvinnlig	DC -67 GHz	10dB
	Fr 711-185 ffg3pf-xxx	1,85 mm kvinna med 4 håls fläns	G3PO (SMPS) Kvinnlig	DC -67 GHz	10dB
