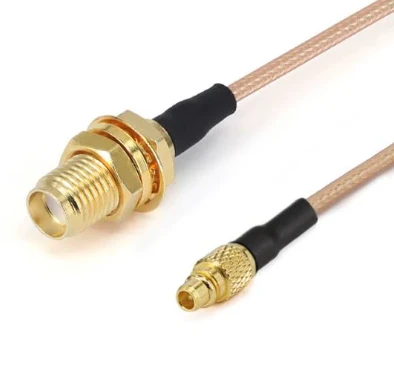

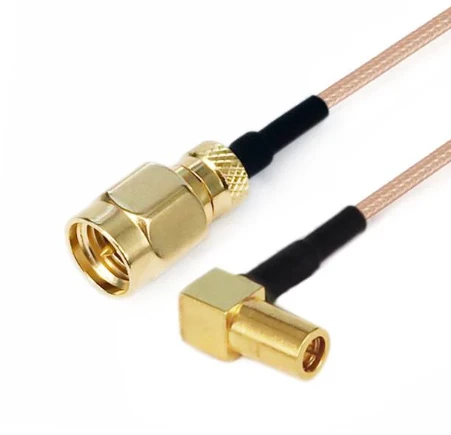

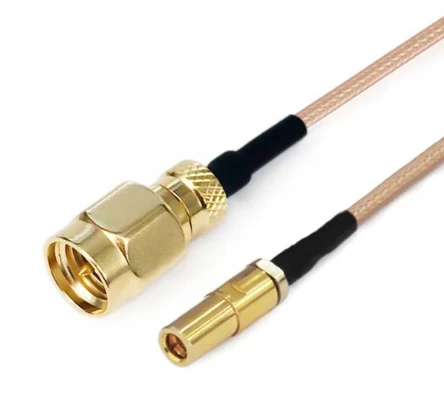

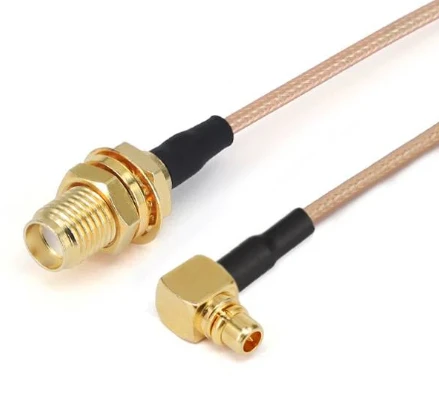

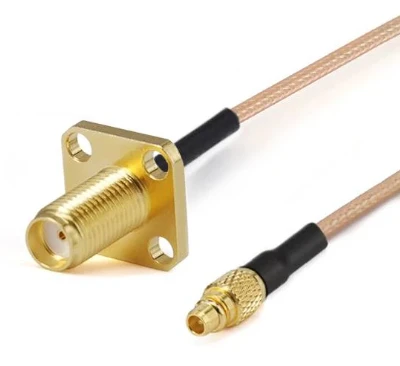

RG Series Cable Assemblies

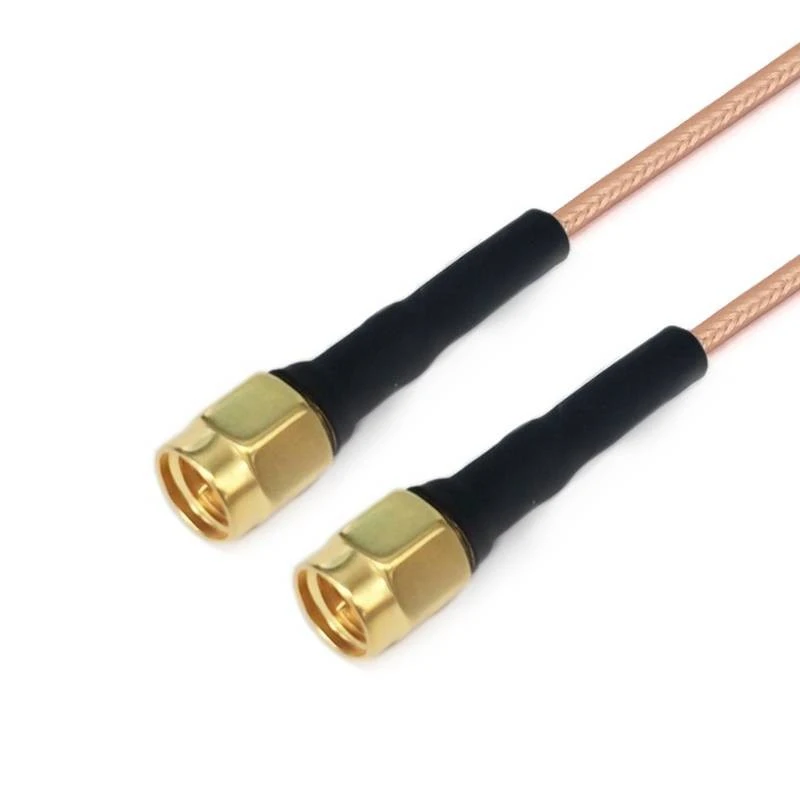

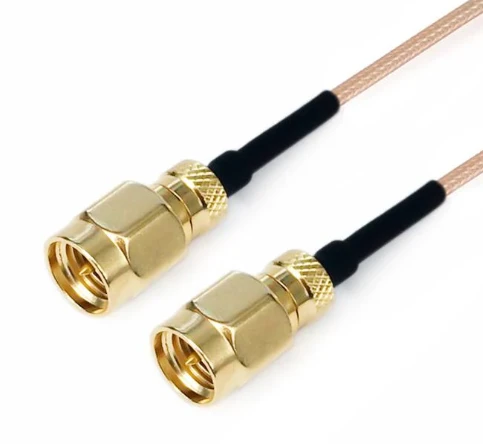

gar3-smmsmm-xxx-1

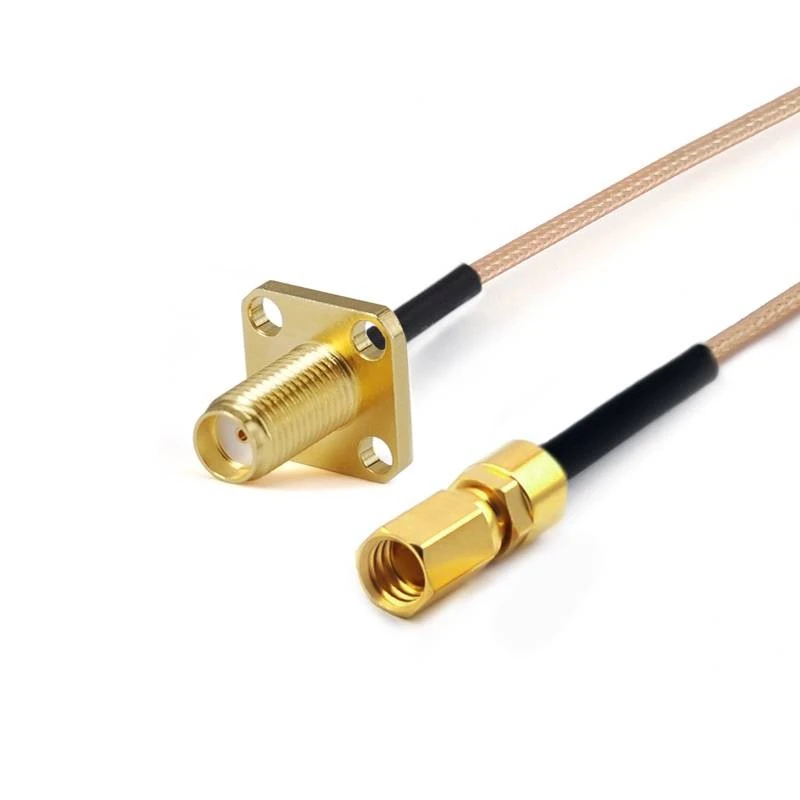

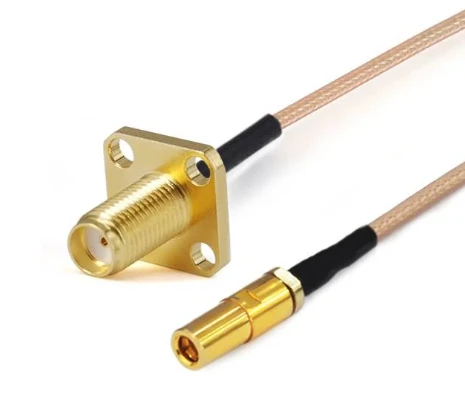

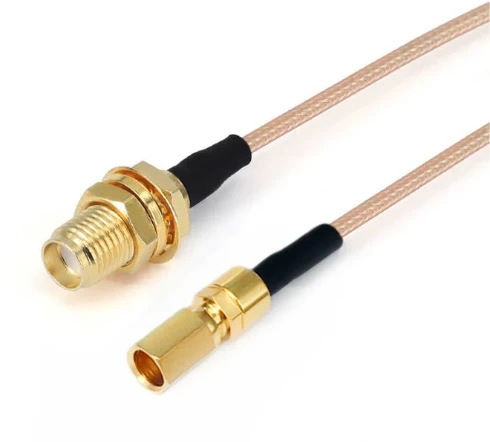

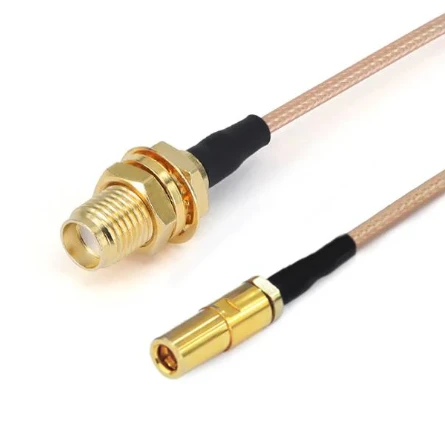

gar8-smffssmcf-xxx-1

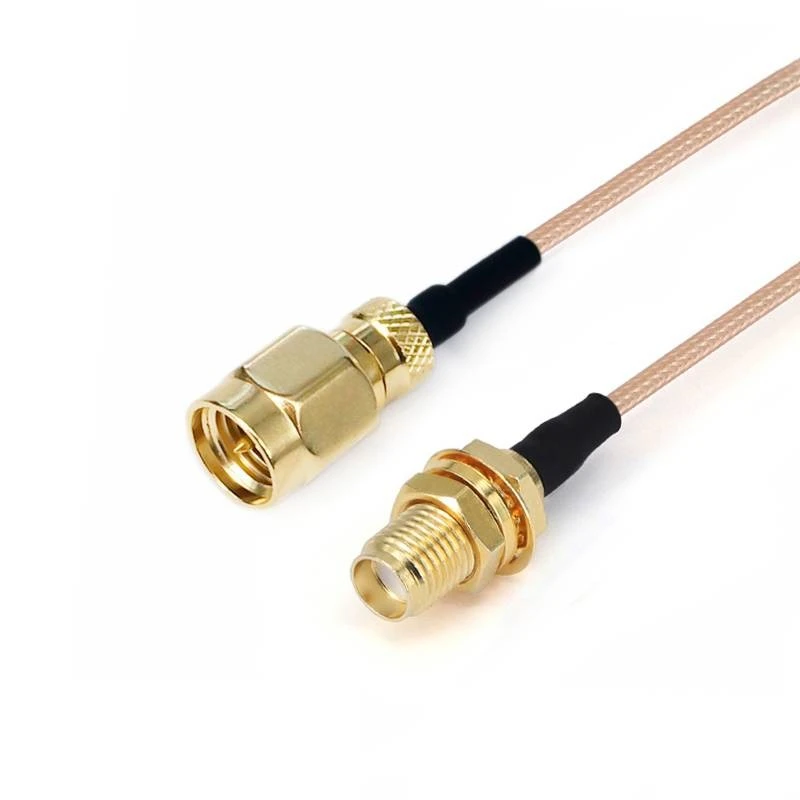

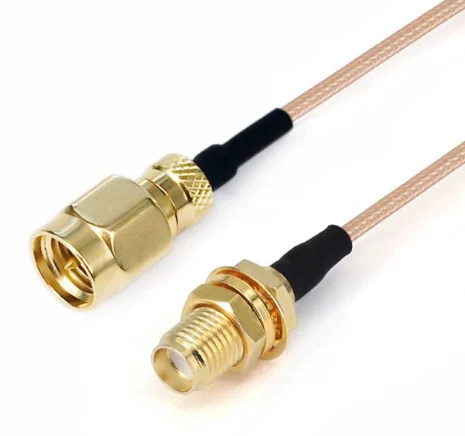

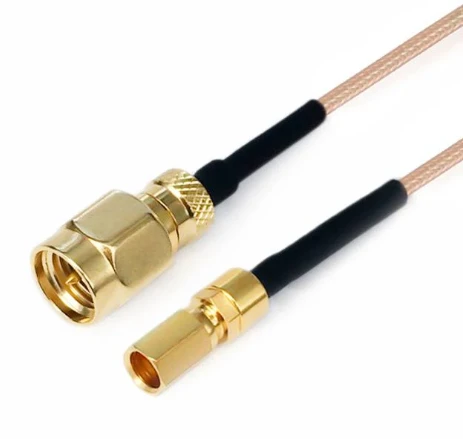

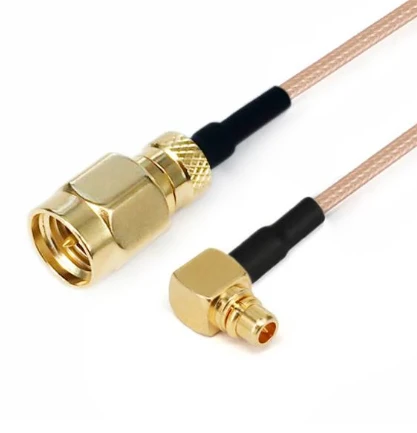

gar8-smmsmyf-xxx-1

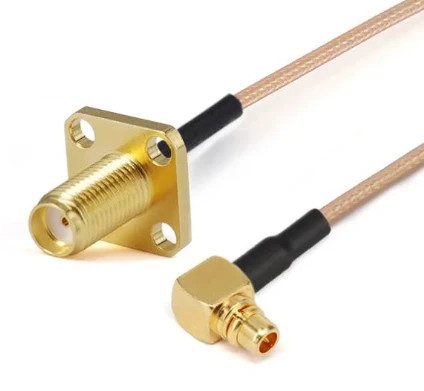

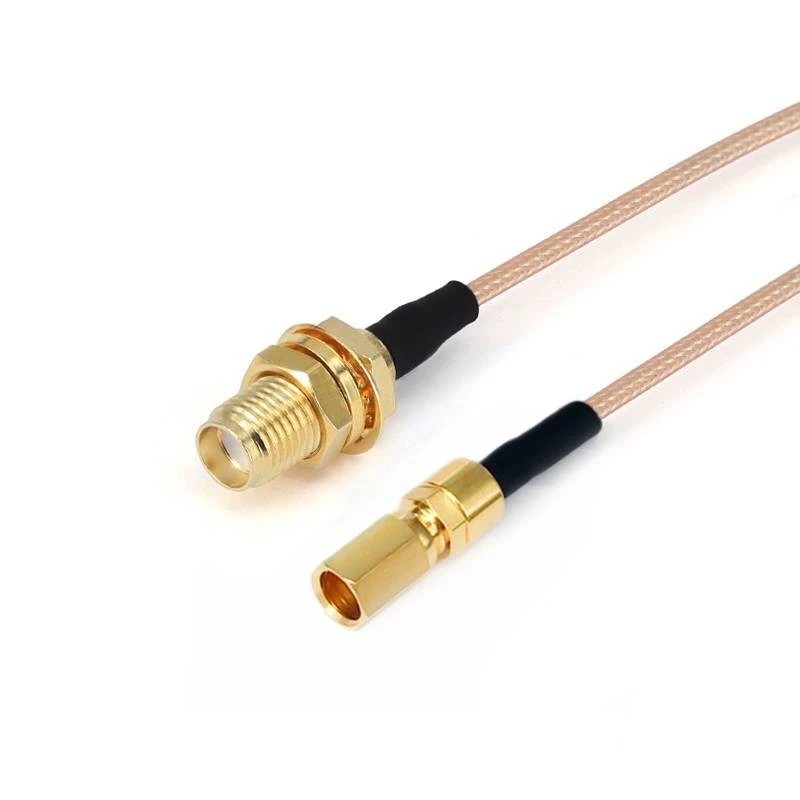

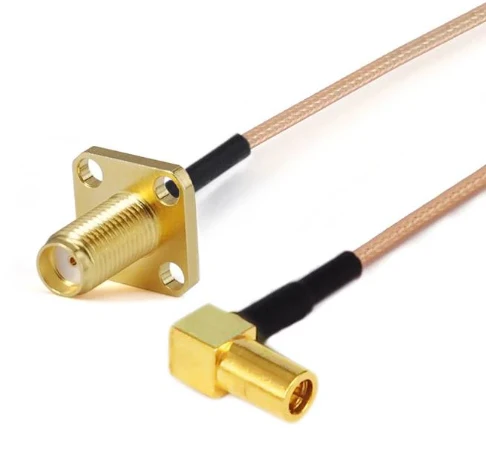

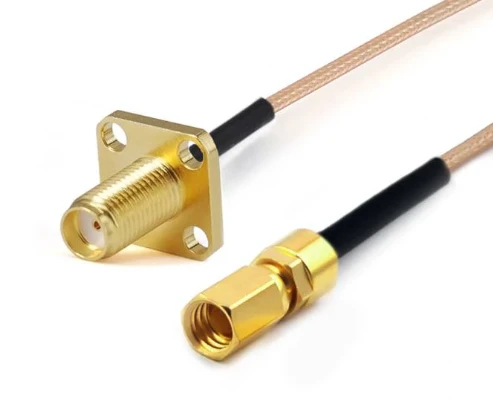

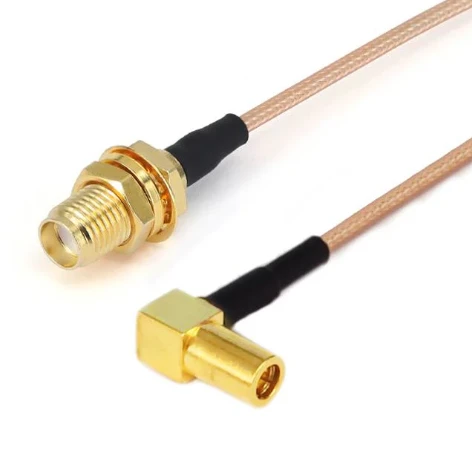

gar8-smyfssmcf-xxx-1

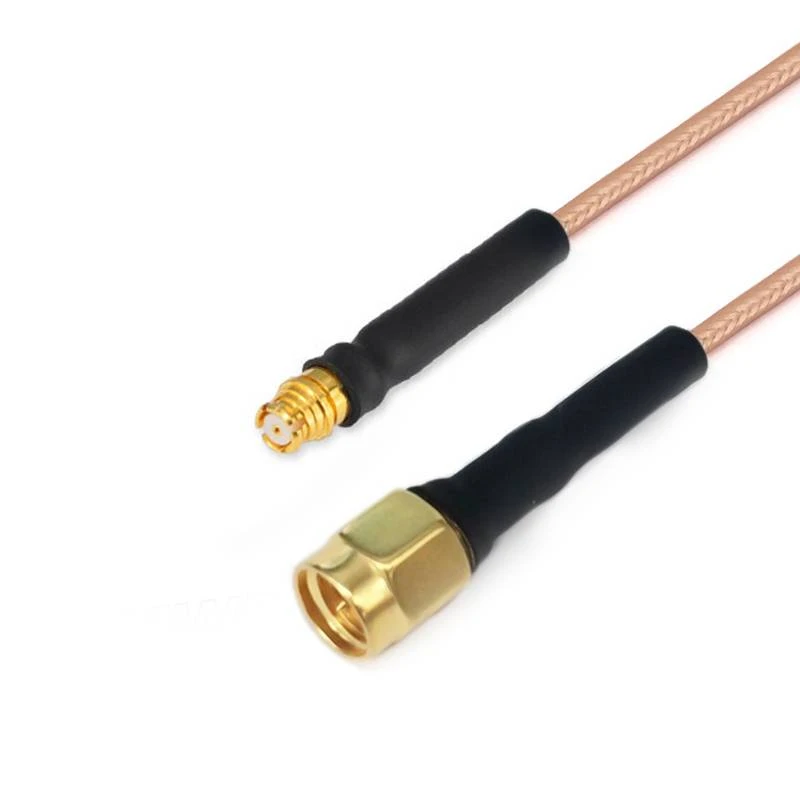

RG -serie kabelmontering

RG-serien lågfrekventa kabelmontering (DC -3 GHz) är en typ av kabelkomponenter med specifika prestanda och applikationsscenarier . Deras frekvens täckning inkluderar tydligt DC till 3GHz-bandet, som uppfyller de olika signalöverföringskraven inom detta frekvensområde .}}

Skicka förfrågan

Beskrivning

Produktintroduktion

The RG series low-frequency cable assemblies (DC-3GHz) are a type of cable components with specific performance and application scenarios. Their frequency coverage clearly includes the DC to 3GHz band, meeting the diverse signal transmission requirements within this frequency range. Common RG series cables include models such as RG178, RG174, RG316, och rg 223.

FlexIRF: s RG -låga frekvenskablar uppvisar utmärkt elektromagnetisk interferensimmunitet och god flexibilitet . De är lätta och har egenskaper som hög temperaturmotstånd, fuktmotstånd och korrosionsbeständighet .

Produktstrukturfunktioner

De inre ledarna i RG -serien Lågfrekvenskablar är gjorda av multitrandsilver -belagda kopparklädda stål (SCC) . Detta material säkerställer inte bara utmärkt elektrisk konduktivitet och flexibilitet utan förbättrar också signalöverföringsprestanda och korrosionsbeständighet genom silver -platingprocessen .}

Dielektrisk:Extruderad fast polytetrafluoroetylen (ptfe) . PTFE har utmärkta elektriska isoleringsegenskaper, kemisk stabilitet och hög temperaturresistens, som effektivt kan isolera ledaren från den yttre miljön och minska signalläckage och interferens .}}

Skydda:Konstruerad med silverpläterad koppar (SPC) flätning . Detta skärmningskikt blockerar effektivt extern elektromagnetisk störning från att tränga in i kabelinredningen samtidigt som inre signalläckage, säkerställer stabil och intakt signalöverföring .

Produktansökan

Industriell elektronikområde:

Tillämpas på industriell automatiseringsutrustning, såsom högfrekvenssignalöverföring i sensorer, industriella kontrollsystem och övervakningsanordningar, tillgodose behoven för högprecisionskontroll och datainsamling i industriella miljöer .

Kommunikationsfält:

Används för produktionstestning av kommunikationsenheter (såsom mobiltelefoner, WiFi -moduler, GPS -moduler, samt signalanslutning mellan antenner och moduler . Det säkerställer stabil signalöverföring i DC -3 GHz frekvensband för trådlös kommunikationsutrustning.}

Viktiga anteckningar

1. För kabelmonteringar med anpassad längd, glöm inte att lämna din längdinformation på kassasidan;
2. Alla kabelaggregat kan vara försedda med fasmatchade par eller grupper; Om du behöver kablar för att matchas, skicka e -post till oss: sales@flexirf.com

Produktspecifikationsdata

Konfiguration

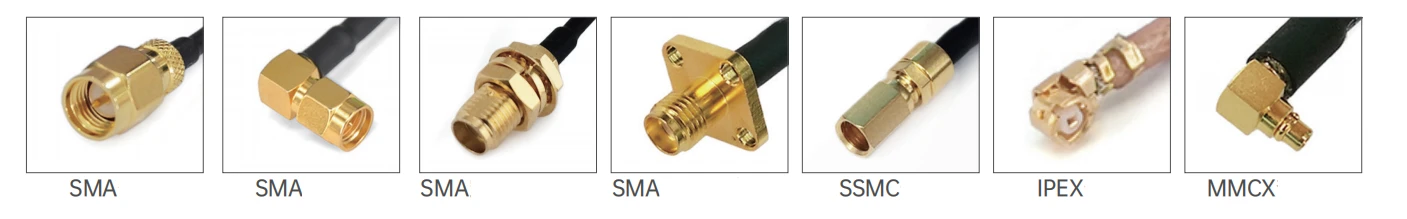

Anslutning 1 Typ	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Anslutning 1 impedans	50 ohms
Anslutning 1 polaritet	Standard
Anslutning 2 Typ	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Kontakt 2 impedans	50 ohms
Kontakt 2 polaritet	Standard
Anslutningsmetod	Ingen
Anslutningskroppsstil	Rak och rätt vinkel
Materialinformation
Mittkontakt	Mässingguldpläterad, beryllium kopparguldpläterad
Yttre kontakt	Mässingguldpläterad, beryllium kopparguldpläterad, rostfritt stål passivated
Kropp	Mässingguldpläterad, beryllium kopparguld, rostfritt stål passivated
Dielektrisk	Ptfe
Miljöuppgifter
Temperaturområde	-40 examen till +165 examen
2011/65/EU (ROHS)	Kompatibel

Produkttyp

FRR3/RG316 RG Series Cable Assemblies (3GHz)
	Struktur Materialdiameter (mm)
	1	Innerledare	Silverpläterad kopparklädd stål	7x0.17±0.05
	2	Isolator	Ptfe	1.56±0.05
	3	Innerskydd	Silverpläterad koppartråd	1.95±0.05
	4	jacka	Fep	2.56±0.13

Dämpning, kraft (testtillstånd vid 20 graders havsnivå)
Frekvens (GHz)	0.1	0.4	0.9	1.5	2.5
Dämpning (db/m)	0.27	0.54	0.82	1.06	1.39
Kraft (W)	340	170	113	88	68

Elektriska och mekaniska egenskaper

Frekvens (GHz)

Impedans (ω)

Överföringsfrekvens

Kapacitans

Skärmning

Driftstemperatur

räckvidd

Minsta böjradie

Driftspänning

70%

94pf/m

>70dB

-65 examen ~ +200 examen

15 mm

1200V

Bild	Sku	Anslutning 1	Kontakt 2	Frivillighet	Returförlust/vswr
	Frr 3- smmgpf-xxx	SMA -man	GPO -kvinna	DC -3 GHz	1.25
	Frr 3- smmmm-xxx	SMA -man	SMA -man	DC -3 GHz	1.25

FRR8/RG178 RG Series Cable Assemblies (3GHz)
	Struktur Materialdiameter (mm)
	1	Innerledare	Silverpläterad kopparklädd stål	7x0.102±0.05
	2	Isolator	Ptfe	0.86±0.05
	3	Innerskydd	Silverpläterad koppartråd	1.30±0.05
	4	jacka	Fep	1.86±0.13

Dämpning, kraft (testtillstånd vid 20 graders havsnivå)
Frekvens (GHz)	0.1	0.4	1	2	3
Dämpning (db/m)	0.45	0.92	1.45	2.0	2.6
Kraft (W)	340	170	113	88	68
